课程编号:CS170005
举办地点与时间

主办单位:讯技光电科技(上海)有限公司、上海讯稷光电科技有限公司
授课时间:2月13日(一)-19日(日)(每天3小时)AM 9:00-12:00
授课地点:常熟高新区湖山路333号同济科技广场1号305室
课程讲师:讯技光电资深工程师
课程费用:5600(老师:3600RMB;学生:2800RMB)(包含课程材料费、开票税金、午餐费用)

课程简介

当收到需求者的光学规格及非光学规格如环境测试要求时,既可以着手选用所需的基板,镀膜材料及膜数与厚度设计。设计开始可以从标准模系着手,例如高反射镜不管波宽大小,开始我们一定是以四分之一波膜堆为设计基础,倘若是截止滤光片,则应以对称膜堆为设计基础。当初始设计无法满足要求时,我们需要考虑商业软件或自行设计电脑软件来参与合成或优化,设计好之后,即刻进行制造成功率分析,亦看膜层厚度的误差值的容许度,若是镀膜机的精密度做不到,则要修改设计,重新分析直达合格为止。

光学仿真与设计在研究过程中起到至关重要的作用,而光学软件则为研究者提供了仿真与设计的平台。在这里,我们整合了大量优秀的光学理论与算法,并提供了简洁的人机交互界面,使光学建模更加便捷。在这次寒假体验课程中我们整合了商业上常用的光学规格参数,结合数学设计方法和Macleod优化算法,学会利用Macleod降低成本、提高效率的和加速创新的可行步骤。

课程大纲

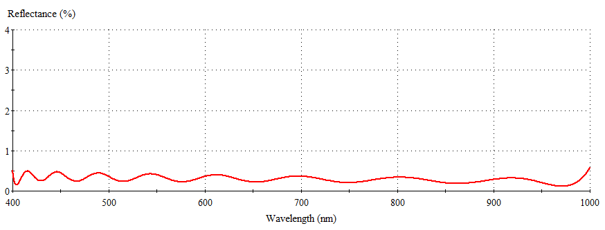

1. 超宽带抗反射薄膜
• 规格:400nm到1000nm波段的平均反射率0.3%。
• 设计:公式加针合成


• 设计与最后获得的实际结果之间的差异的分析:公差分析/反演工程

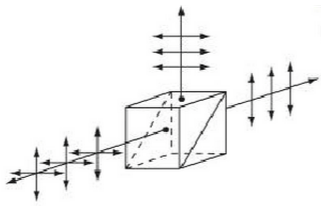

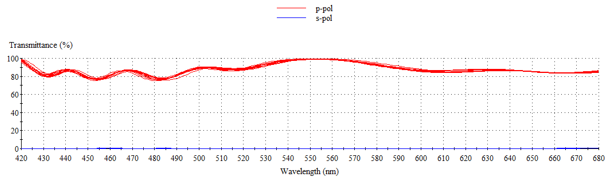

2. 投影电视-棱镜偏振分光镜
• 规格:
入射角度0°±5°,波长范围420nm到680nm
Tpave>85%, Tsave<0.1%,平均分离比Tp/Ts>1500
平均分离比Tp/Ts>1500

• 设计

利用公式计算不同折射率基板所需搭配之高低折射率材料,选择1.7折射率当做基板,Ta2O5和SiO2分别为高低折射率材料,为拓宽膜堆采用两个膜堆设计,以630nm为监控波长,

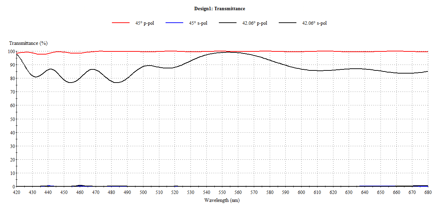

空气端的入射角度0°±5°,则薄膜面上的入射角度为42.06°-47.94°。

• 制造误差分析

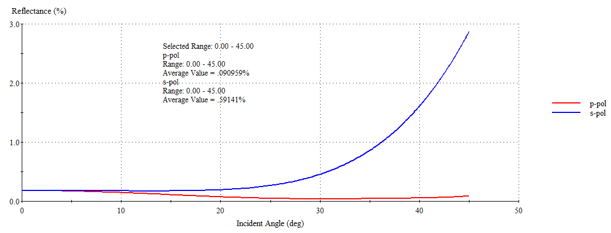

3. 抗眩光镀膜-广角抗反射膜

• 规格

入射角=0°到45°,波长范围420nm到680nm,Rave=0.65%,基板BK7

• 设计
光角广波域之镀膜可以利用折射率渐变膜或多种材料之组合膜堆,本课程以TiO2\Ta2O5\Al2O3\MgF2,选取合适的初始结构,S|NMNHML|air进行优化膜层厚度得到。


• 制造误差分析

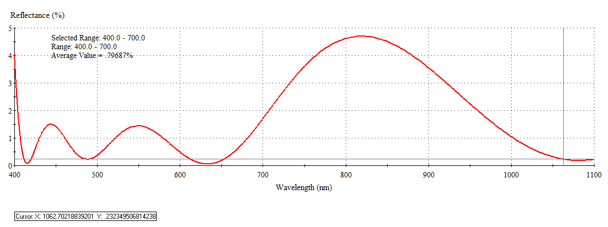

4. 激光测距仪-双波域抗反射膜

• 规格

波长在400-700nm, Rave=1.5%
波长在1063nm,R<0.5%

• 设计
开始试用1/4-1/2-1/4模系,利用单纯形优化和合成优化得到八层模系。

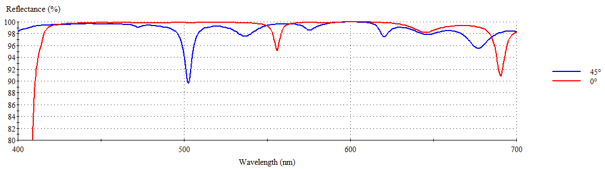

5. 广角高反射镜
• 规格
入射角度0°至45°,波长范围420nm-680nm, Rave>98%,基板BK-7
• 设计
高反射而且广交需要使用多膜堆且每个膜堆需要多层,我们采用SiO2和TiO2为高折射率材料,监控波长470nm。


6. 电容触摸屏设计分析

• 原理
• 电阻式触摸屏
• 电容式触摸屏
• 对薄膜的要求

7. 塑料基板的镀膜

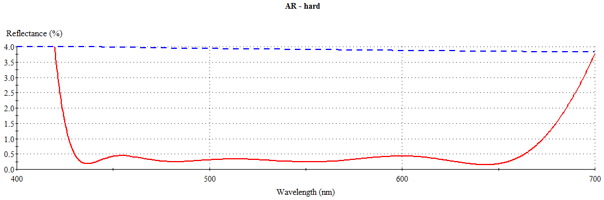

• AR-hard

AR-hard兼具抗反射与耐刮的镀膜方法。用很薄的高折射材料(如Ta2O5)周期性的分布在较厚很多的低折射率(如SiO2)之间。

• LCD增亮膜
在太阳光或强光下,因反射光太强,其强度大于LCD的背光板光源的光强,造成影像无法看清。这时候可以在LCD面板及背光板之间加一片由多个双折射塑料堆成的分光偏光膜,可使P光在可见光区的平均透射率为75%(Tp=75%-80%,Rp=25%-20%),s光的可见光透射率为Ts=25%-20%,Rs=75%-80%)。

8. 渐变折射膜

• 黑膜的设计(宽谱全吸收薄膜)
黑膜表示此膜没有反射光,在显示时有衬托作用。利用折射率高低不同的两种材料逐渐调变比例混合获得。

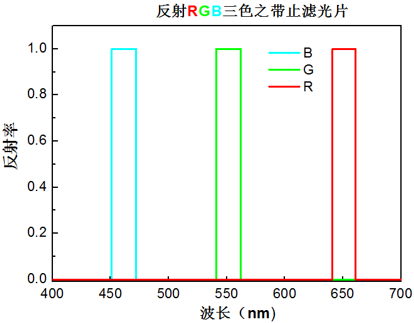

• 显示器用反射RGB三色带止滤光片的设计(多通带滤光片)

如公式K为截止带数量,截止带中心波长在λj,可应用于显示器中。


9. 功能扩展

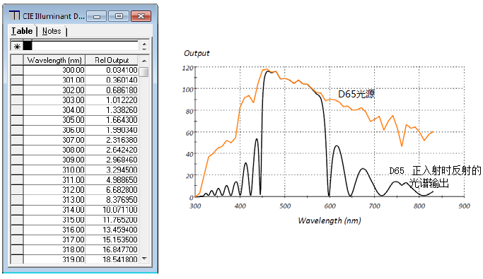

• D65 正入射时反射的光谱输出
我们想要通过21 层的SiO2 和 Ta2O5 四分之一波长的堆栈,建立一个Illuminant D65 正入射时反射的光谱输出的表格

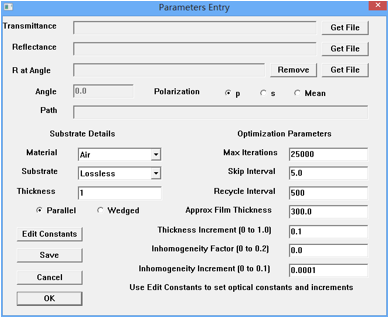

• 金属材料的光学常数提取方法


报名方式

1. 本次课程人数限定15人,报名联络方式如下:
电话:021-64860708 传真:021-64860709
Email:[email protected];[email protected]

2. 本次课程针对所有对光学设计有兴趣的人员,不需要任何光学软件基础,如确认报名,请填写报名表,并传真至021-64860709或邮件[email protected];[email protected]的形式发至讯技/讯稷课程小组。

3. 在客服与您确认信息无误后,客户需将课程费用汇款至讯技/讯稷指定账户,并在汇款凭证上注明课程名称、日期与报名人员后,以传真(021-64860709)或邮件([email protected];[email protected])的形式发至客服。

讯技/讯稷指定汇款账户: 户名:常熟黉论教育咨询有限公司;
银行名称:招商银行股份有限公司苏州分行常熟支行;
银行帐号:5129 0647 6910 906
(常熟黉(Hong,读音似红)论教育咨询有限公司为讯技/讯稷旗下专注于培训与项目服务的公司,可开具培训费、咨询费、服务费等)

4. 课程采用小班授课模式,并通过理论联系实际的方式为学员讲解,本次课程报名缴费截止日期为2017年2月5日,如有兴趣建议您尽早报名。

5. 学员需自备有管理员权限的电脑,讯稷提供上课用的完整版软件工具。

6.报名费用包含(课程材料费、开票税金及午餐费用),其他费用学员自理。
7.学员上课期间采购任意书籍可享客户价。
8.讯技,讯稷以及常熟黉论对课程有异动权及最终解释权。
