课程编号:CS170004

时间地点

主办单位:讯技光电科技(上海)有限公司 上海讯稷光电科技有限公司 常熟黉论教育咨询有限公司
授课时间:2月6日(一)-12日(日) (每天3小时)AM 9:00-12:00
授课地点:常熟高新区湖山路333号同济科技广场1号305/308 室
课程讲师:讯技光电资深工程师
课程费用:5600(老师:3600RMB;学生:2800RMB)(包含课程材料费、开票税金、午餐费用)

课程简介

光学仿真与设计在研究杂散光过程中起到至关重要的作用,而光学软件则为研究者提供了仿真与设计的平台。在这里,我们整合了大量优秀的杂散光光学理论与算法,并提供了简洁的人机交互界面,使光学建模更加便捷。在这次寒假体验课程中,我们主要介绍杂散光分析的理论及结合软件进行实际计算。

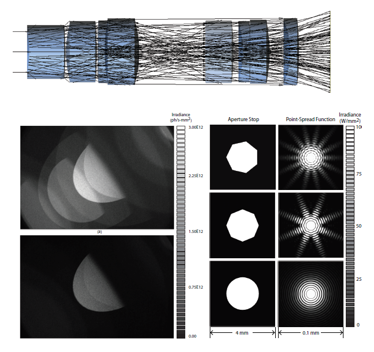

杂散光在光学系统中定义为到达焦平面的不想要的光,杂散光对光学系统性能的影响因系统不同而变化,因此在现代光学设计中,杂散光的问题越来越受到设计者的重视,杂散光分析已经成为光学设计工作中的一个重要环节。在光学模拟与设计中,基于几何光学的光线追迹(RayTracing)无疑是最为有效的概念方法。它在百余年的发展历程中理论与操作方式皆趋于成熟。作为公认的光学工程软件开发和应用方面的专家,FRED正是基于光线追迹,致力于“现实”世界的光学问题,FRED光学工程仿真软件在您的项目中是一个必不可少的工具,它可以快速的、自信的实现从光机系统独特概念到工作原型。在这次课程中,所讨论的主题包括BSDF的辐射度、散射模型定义、应用和解释BSDF函数、散射模型近似、PST的杂散光计算、照明面和关键面、对比度/眩光、鬼像、热自发射和衍射、有效挡板等。

课程大纲

1. 杂散光术语
­ 杂散光路径

­ 关键面和照明面
­ In-field 和 out-of-field 杂光
­ 内部和外部杂散光
­ 杂散光控制”Move It 、Block It 、Paint/Coat It 、Clean It”
2. 基本辐射度量学-辐射
­ 辐射度量学术语
• 光通量、功率、光度学与辐射度量学
• 立体角与投射立体角/亮度/强度/BSDF/
­ PST(点源透射比)
­ 探测器FOV(反向光线追迹)
­ 面纱眩光指数(VGI)
3. 杂散光分析中的光线追迹
­ 构建杂散光模型
• 定义光学和机械几何
• 定义光学属性
­ 光线追迹
• 使用光线追迹来量化收敛速度
• 瞄准散射射线以增加收敛的速度
• 反向光线追迹
• 使用探测器FOV找到杂散光路径
• 控制光线Ancestry以增加收敛速度

• 使用蒙特卡洛光线劈裂增加收敛速度
• 杂散光对MTF的影响

4. 来自RMS表面粗糙的散射
­ 来自表面粗糙的散射
• RMS粗糙度与BSDF的关系
• 由PSD推导BSDF
• 拟合BSDF测量数据
­ 来自划痕的的散射
5. 来自颗粒污染的散射
­ 来自球形颗粒中的散射(米氏散射理论)
­ 颗粒密度函数模型
6. 来自黑处理表面的散射
­ 表面涂黑处理的原理
­ 拟合BRDF测量数据
­ 使用已知的BSDF数据
­ 凯塞格林望远镜表面Aeroglaze-Z306散射模型的仿真
7. 鬼像反射、孔径衍射

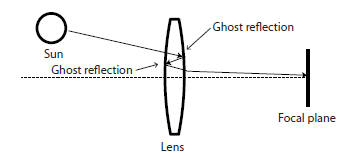

­ 鬼像反射
• 表面镀膜
• 表面镀AR增透膜的仿真

­ 孔径衍射理论

8. 光学设计中的杂散光控制
­ 使用视场光阑
­ 减小孔径光阑和焦平面间的几何元件数量
­ 使用眩光光阑(Lyot stop)
­ 使用光瞳掩膜来阻止衍射及来自支柱的散射
­ 使用滤光片
9. 挡板的设计
10. BSDF及TIS的测量

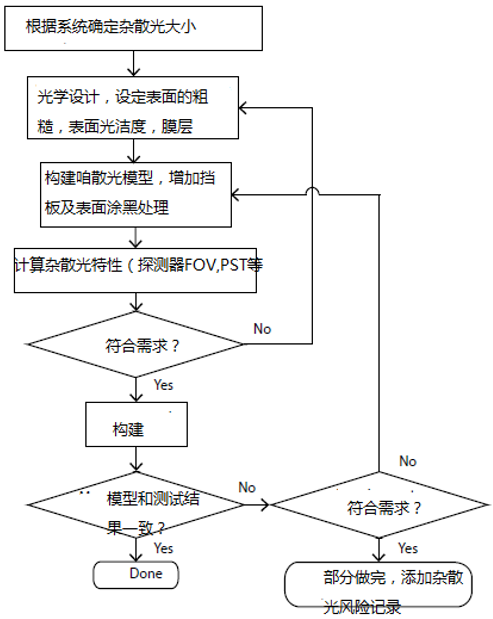

11. 杂散光工程设计流程

报名方式

1. 本次课程人数限定15人,报名联络方式如下:
电话:021-64860708 传真:021-64860709
Email:[email protected];[email protected]

2. 本次课程针对所有对光学设计有兴趣的人员,不需要任何光学软件基础,如确认报名,请填写报名表,并传真至021-64860709或邮件[email protected];[email protected]的形式发至讯技/讯稷课程小组。

3. 在客服与您确认信息无误后,客户需将课程费用汇款至讯技/讯稷指定账户,并在汇款凭证上注明课程名称、日期与报名人员后,以传真(021-64860709)或邮件([email protected];[email protected])的形式发至客服。

讯技/讯稷指定汇款账户:
户名:常熟黉论教育咨询有限公司;
银行名称:招商银行股份有限公司苏州分行常熟支行;
银行帐号:5129 0647 6910 906
(常熟黉(Hong,读音似红)论教育咨询有限公司为讯技/讯稷旗下专注于培训与项目服务的公司,可开具培训费、咨询费、服务费等)

4. 课程采用小班授课模式,并通过理论联系实际的方式为学员讲解,本次课程报名缴费截止日期为2017年1月31日,如有兴趣建议您尽早报名。

5. 学员需自备有管理员权限的电脑,讯稷提供上课用的完整版软件工具。

6. 报名费用包含(课程材料费、开票税金及午餐费用),其他费用学员自理。

7. 培训成绩合格将授予讯技/讯稷颁发的结业证书。

8. 学员上课期间采购任意书籍可享客户价。

9. 讯技,讯稷以及常熟黉论对课程有异动权及最终解释权。
