LITESTAR 4D应用：大批量道路照明设计

时间:2025-08-25 18:49来源:讯技光电作者: 技术部点击:次打印

背景介绍

利用LITESTAR 4D的ROAD PLUS附加模块，使用Excel 表格将所需的道路和灯具参数填写上去，能够进行大规模的自动道路计算，可以节省大量时间且计算结果详细。

设计要求

符合国家道路照明标准，灯光布置合理，灯光均匀，绿色环保等;

设计内容

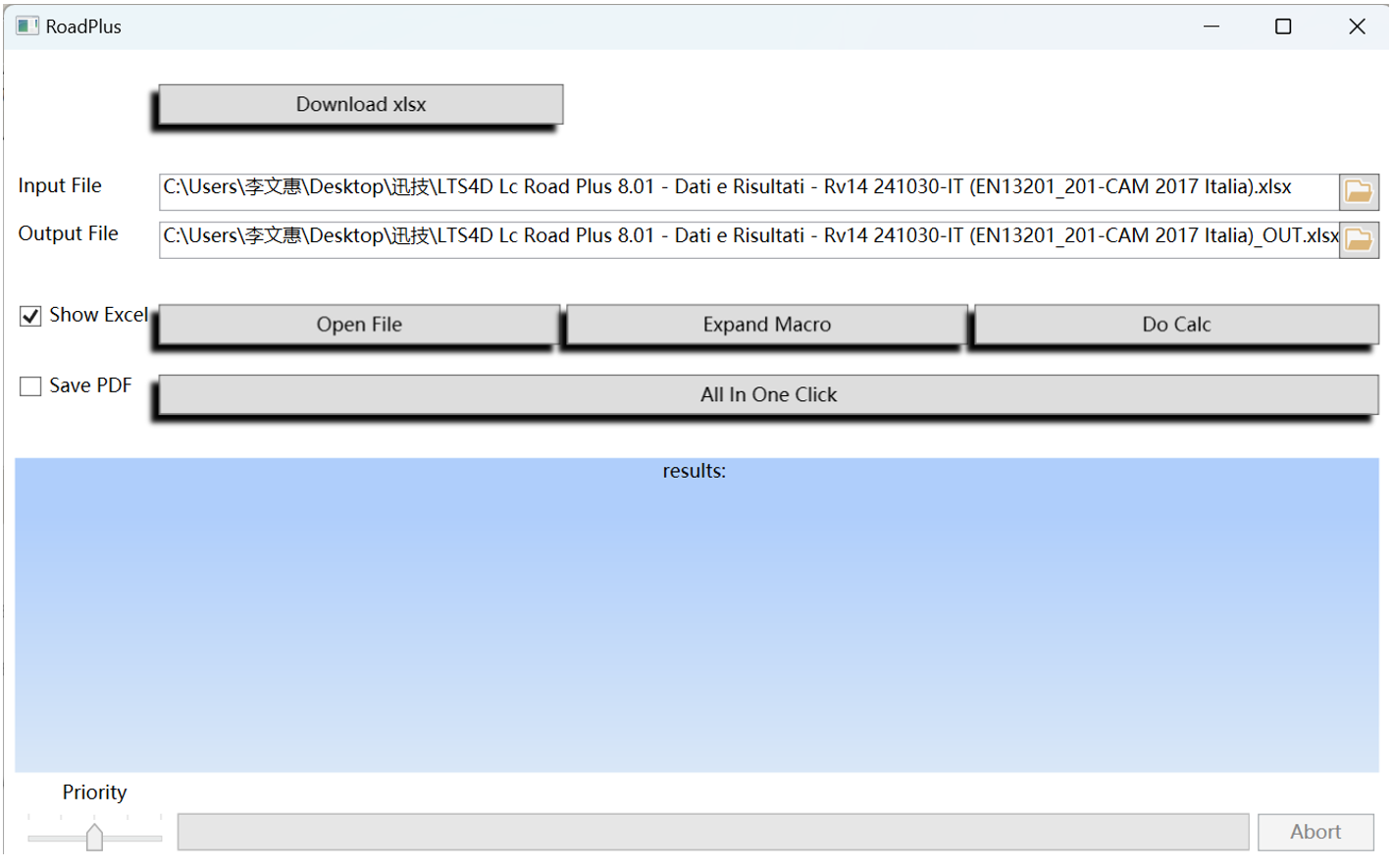

在高级道路模块的自动计算道路中，将下载好的excel表格导入并打开，设置好相应的道路及灯具参数，核对路径是否一致，一致后可导入计算。

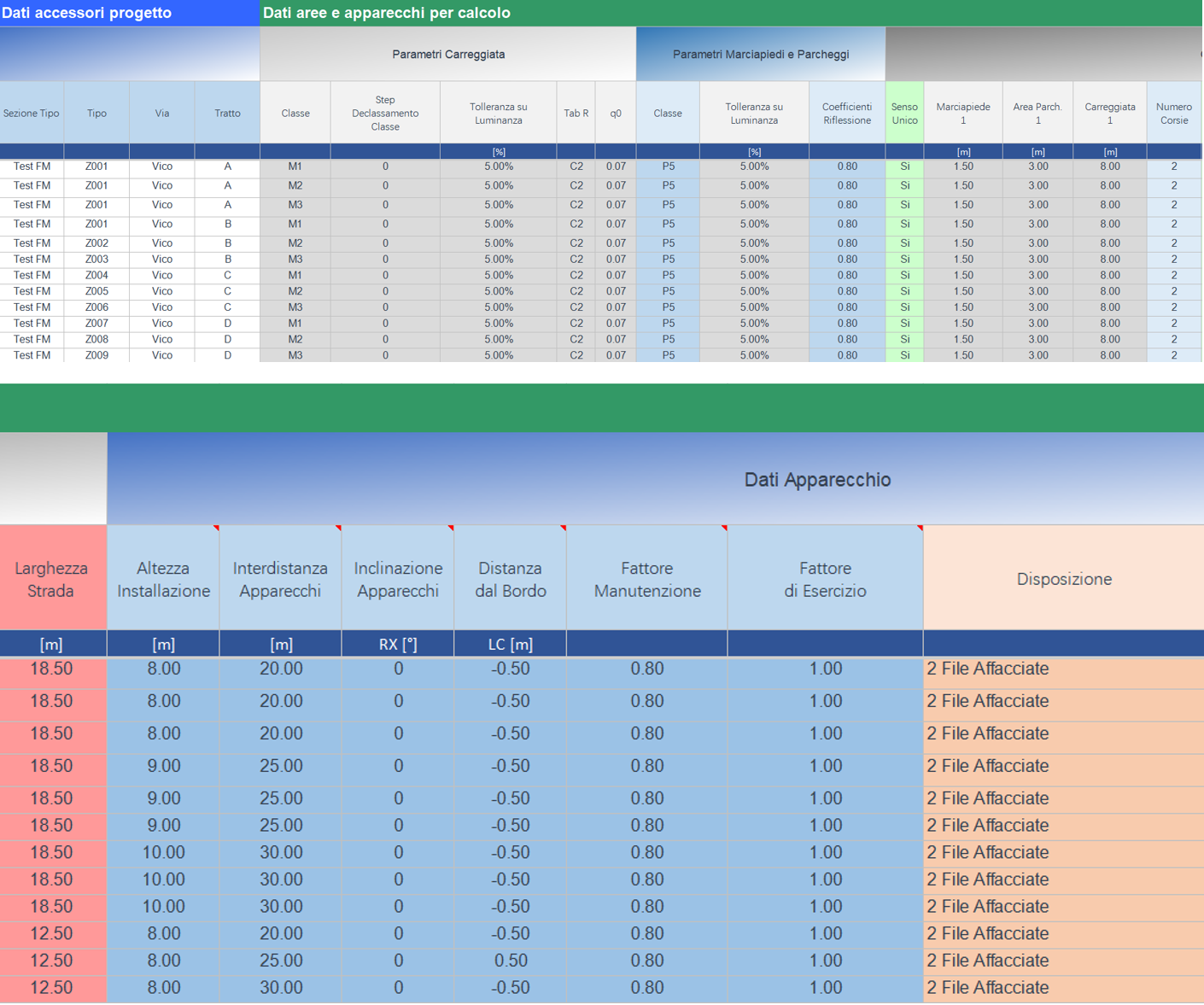

显示工程数据：（截取部分）

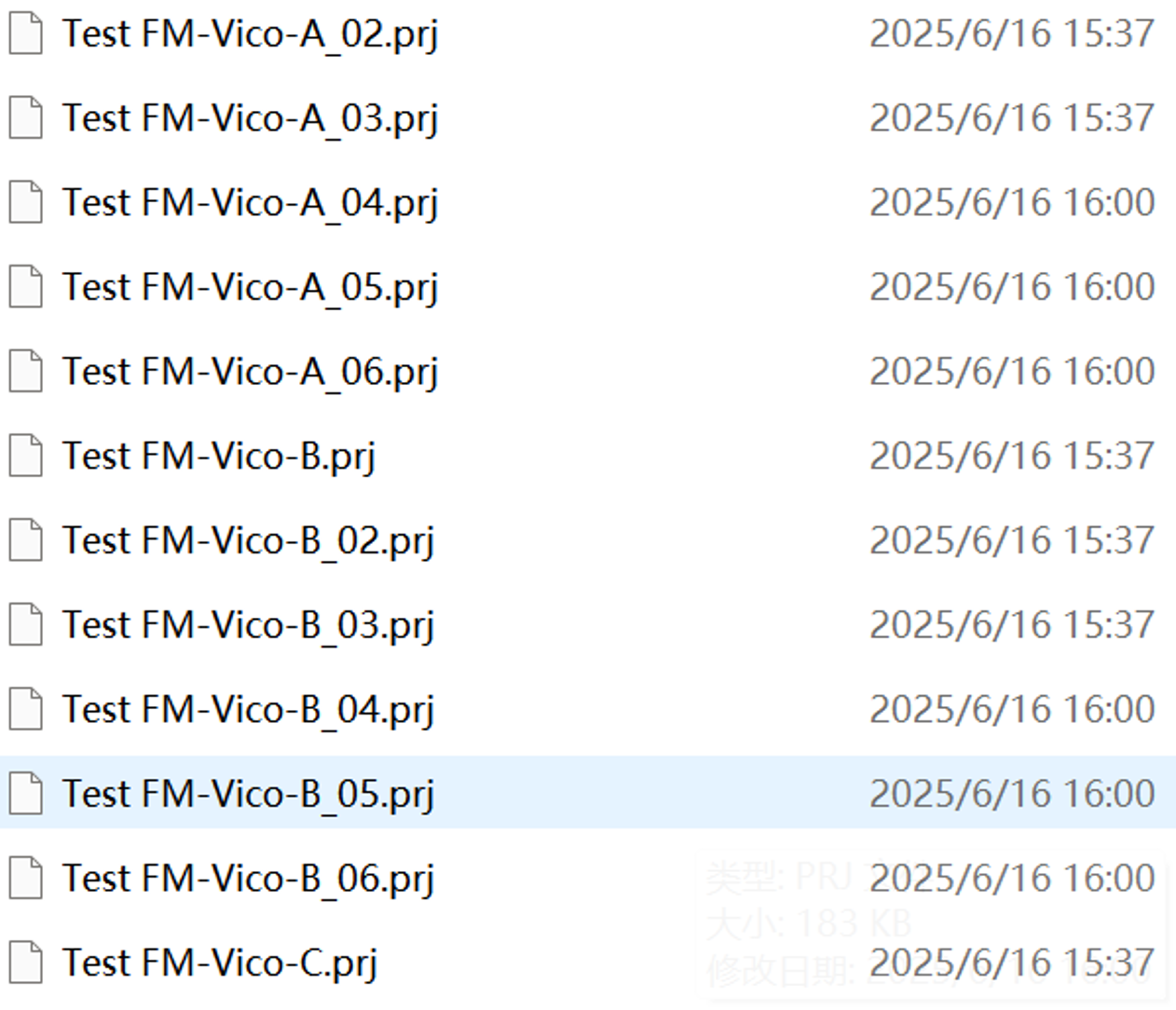

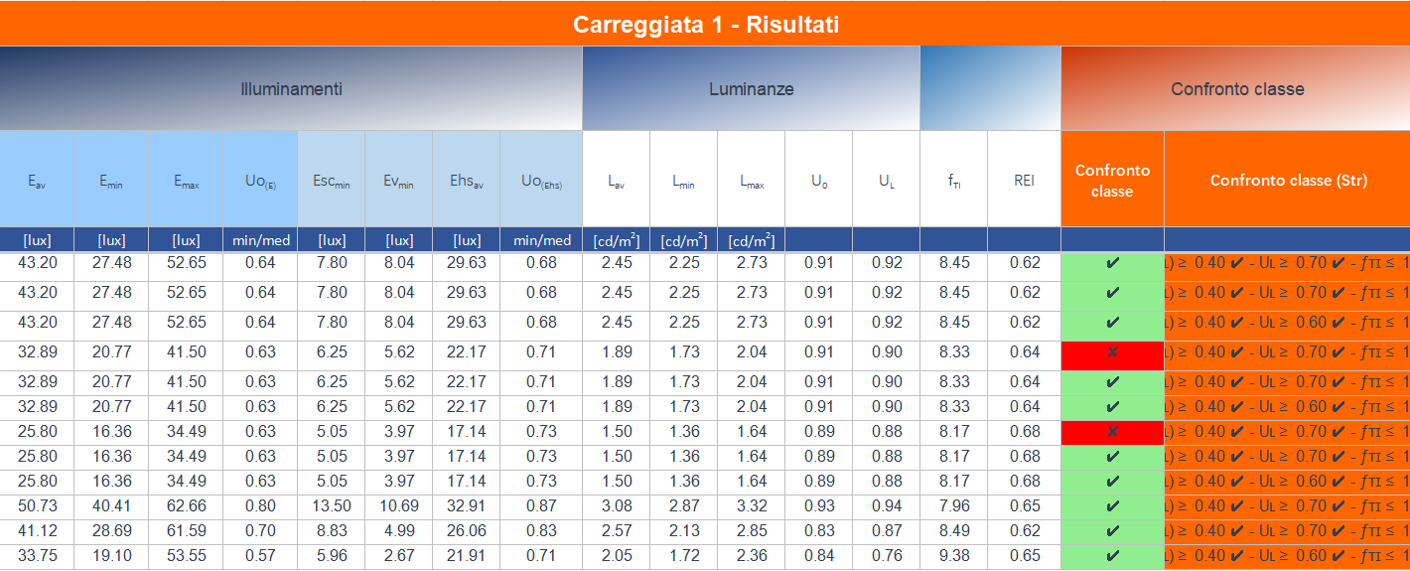

计算数据可行性并选择可行方案：（截取部分）

选择其中一种方案导入lc模块中查看：

设计方案(截取部分报表)

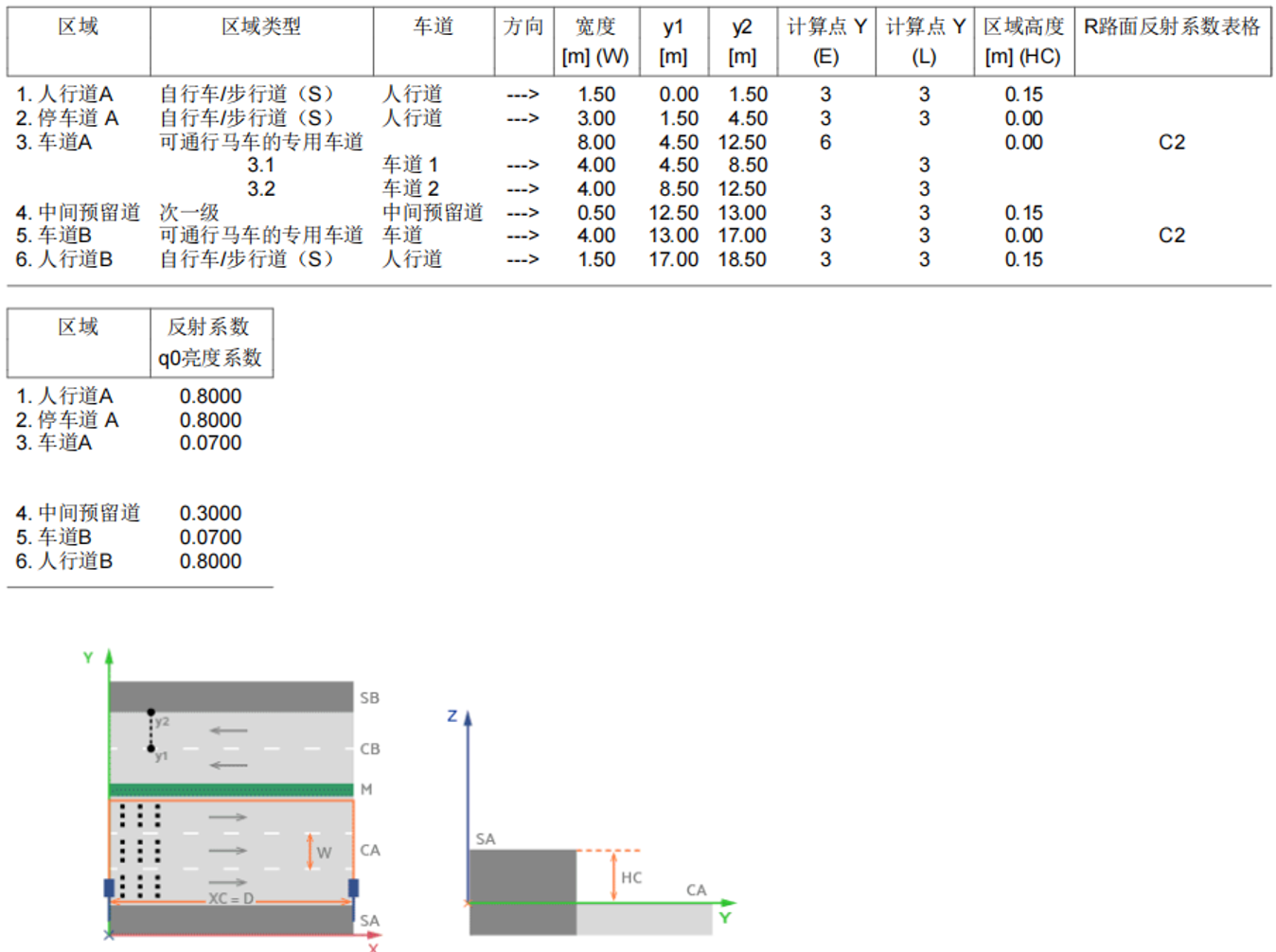

场景信息：

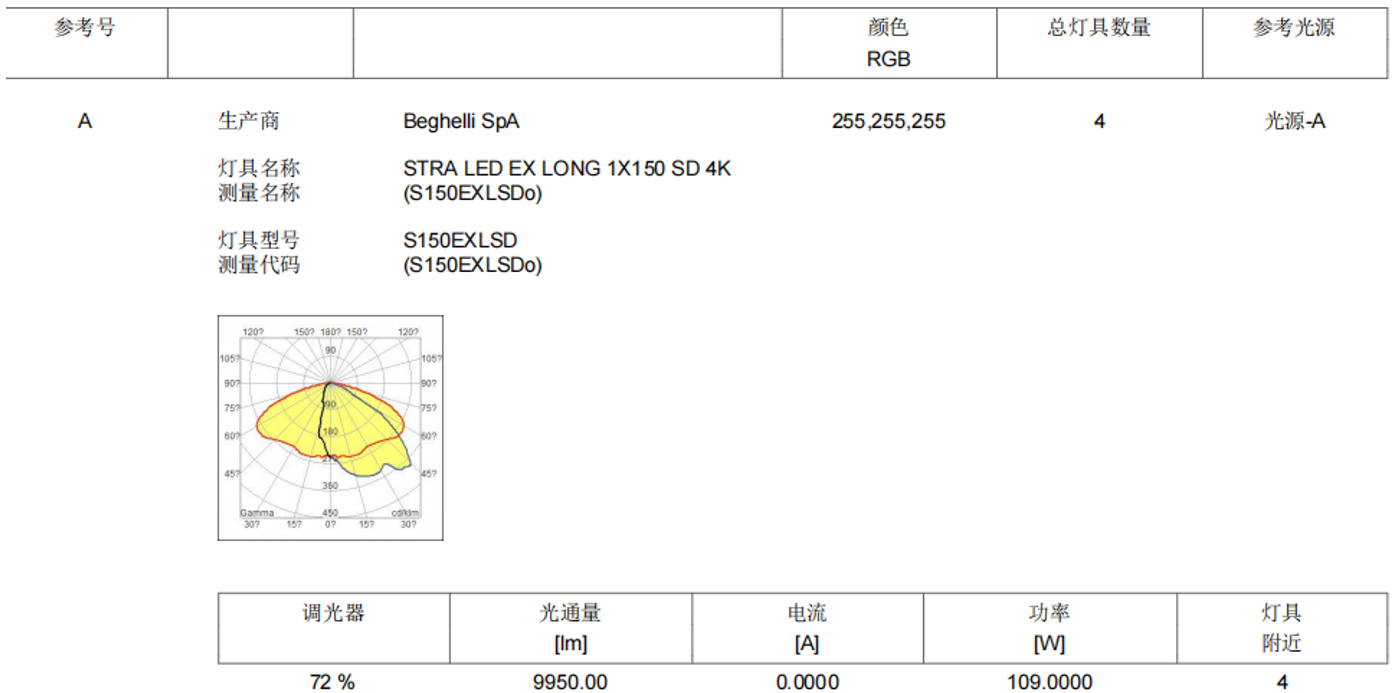

灯具信息：

以上为本次案例所用灯具信息

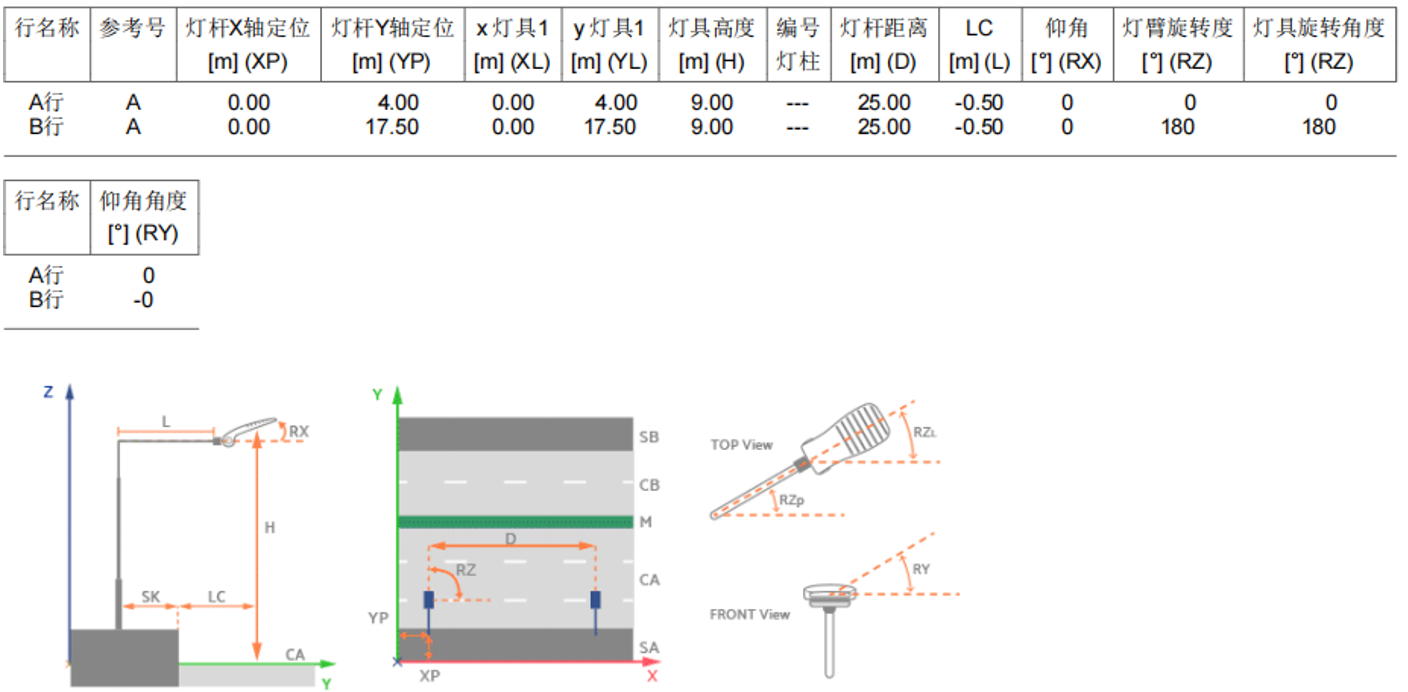

灯具安装数据：

以上为本次案例所用灯具安装数据

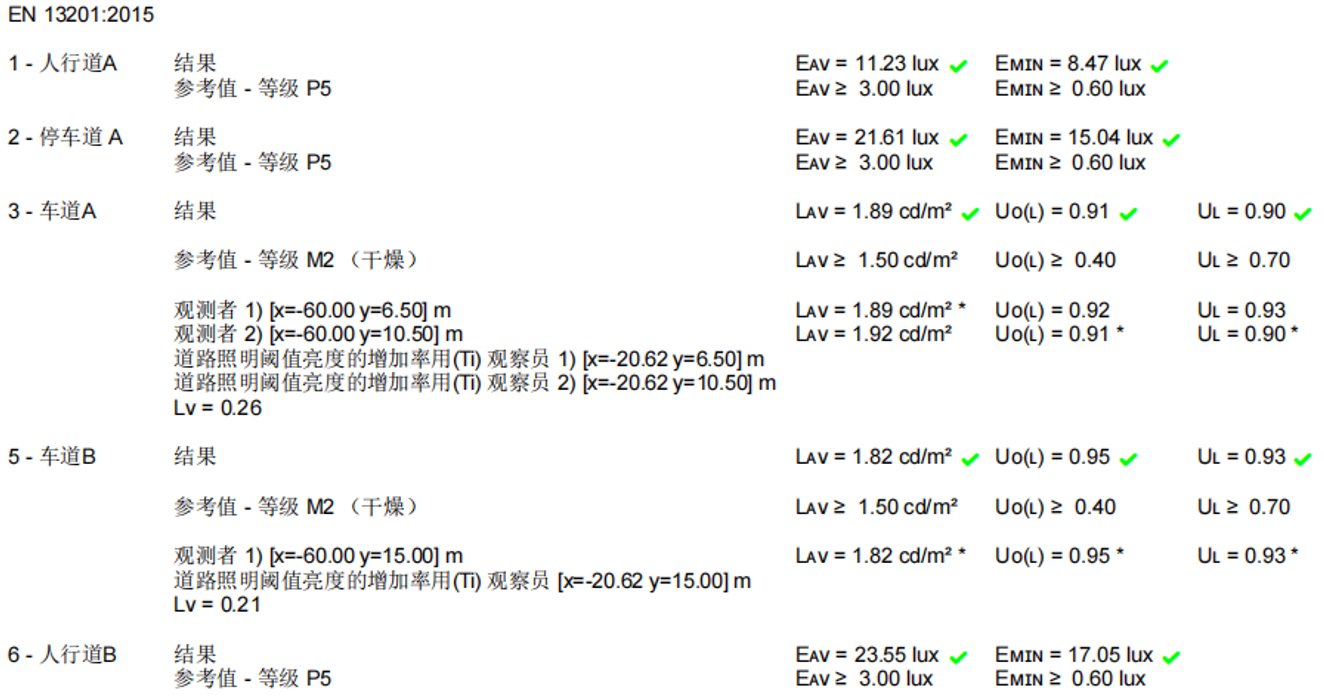

计算结果和均匀度参数：

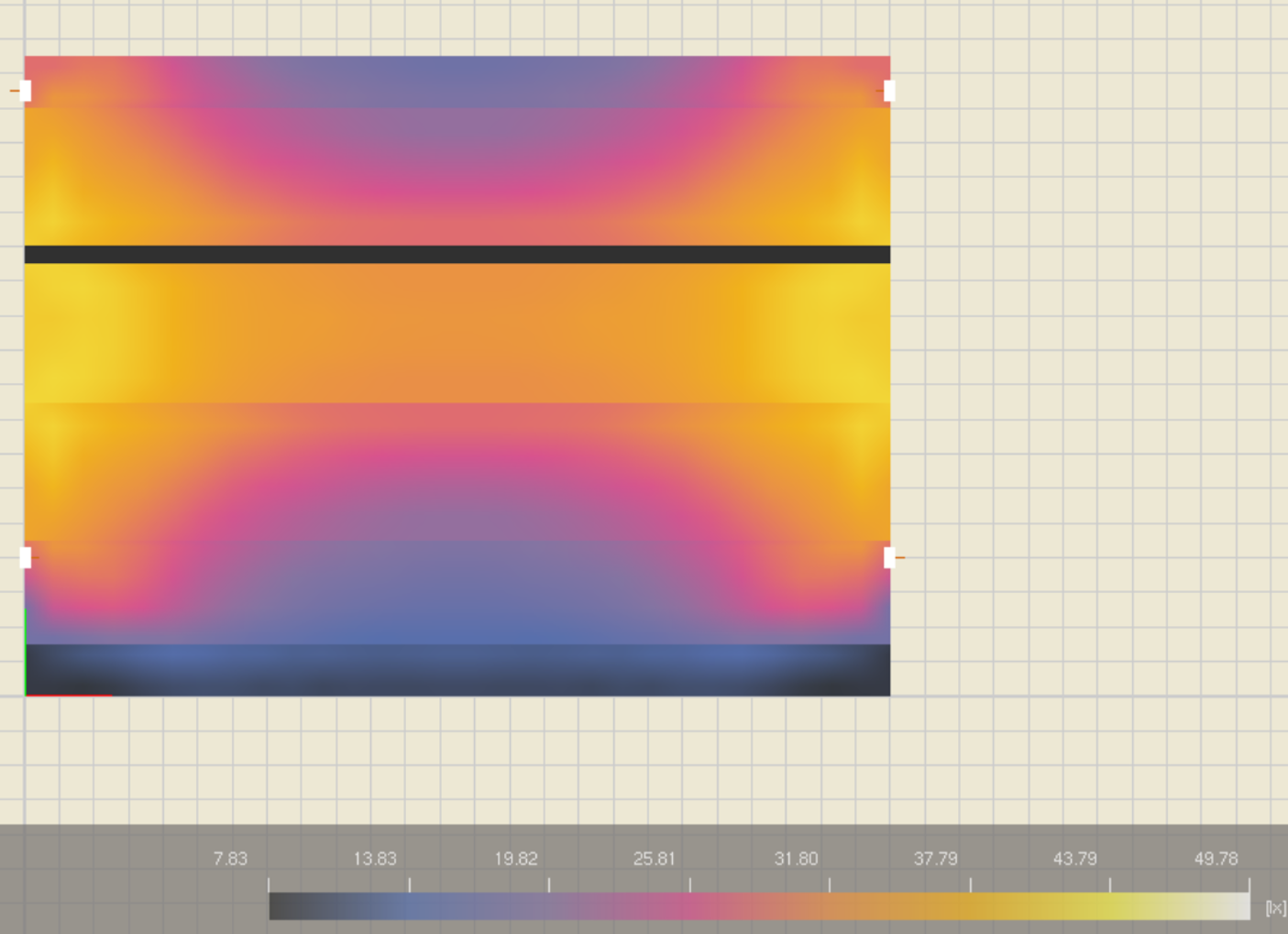

伪色彩图:

伪色彩图显示灯具所照射范围基本为暖黄色到淡紫色，颜色过渡平缓，照度分布较为均匀

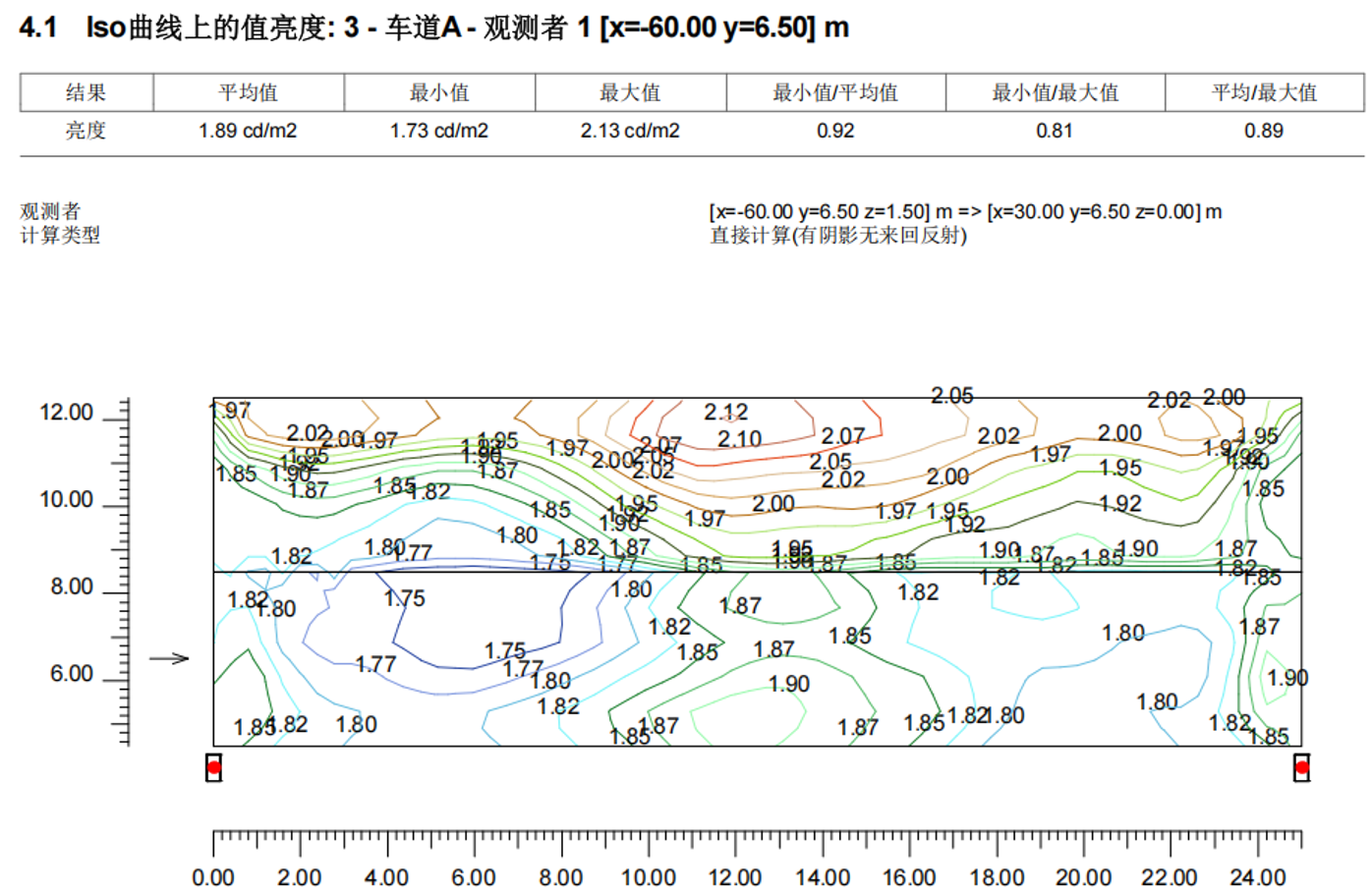

等数值线图：

等数值线图等值线分布合理，表明光源照度都较为均匀，符合预期设计

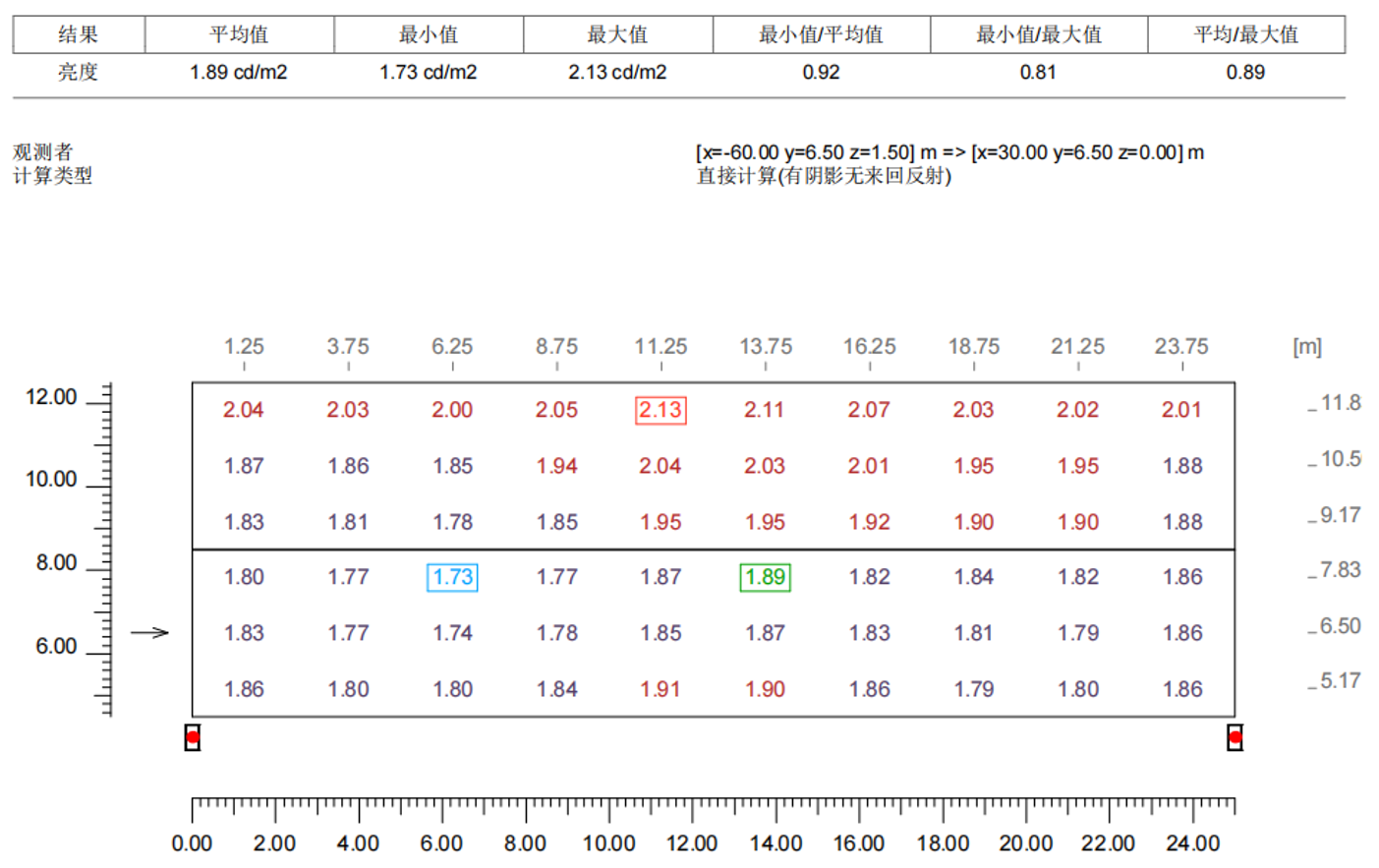

数值图：

数值图显示区域亮度为1.73-1.89cd/㎡

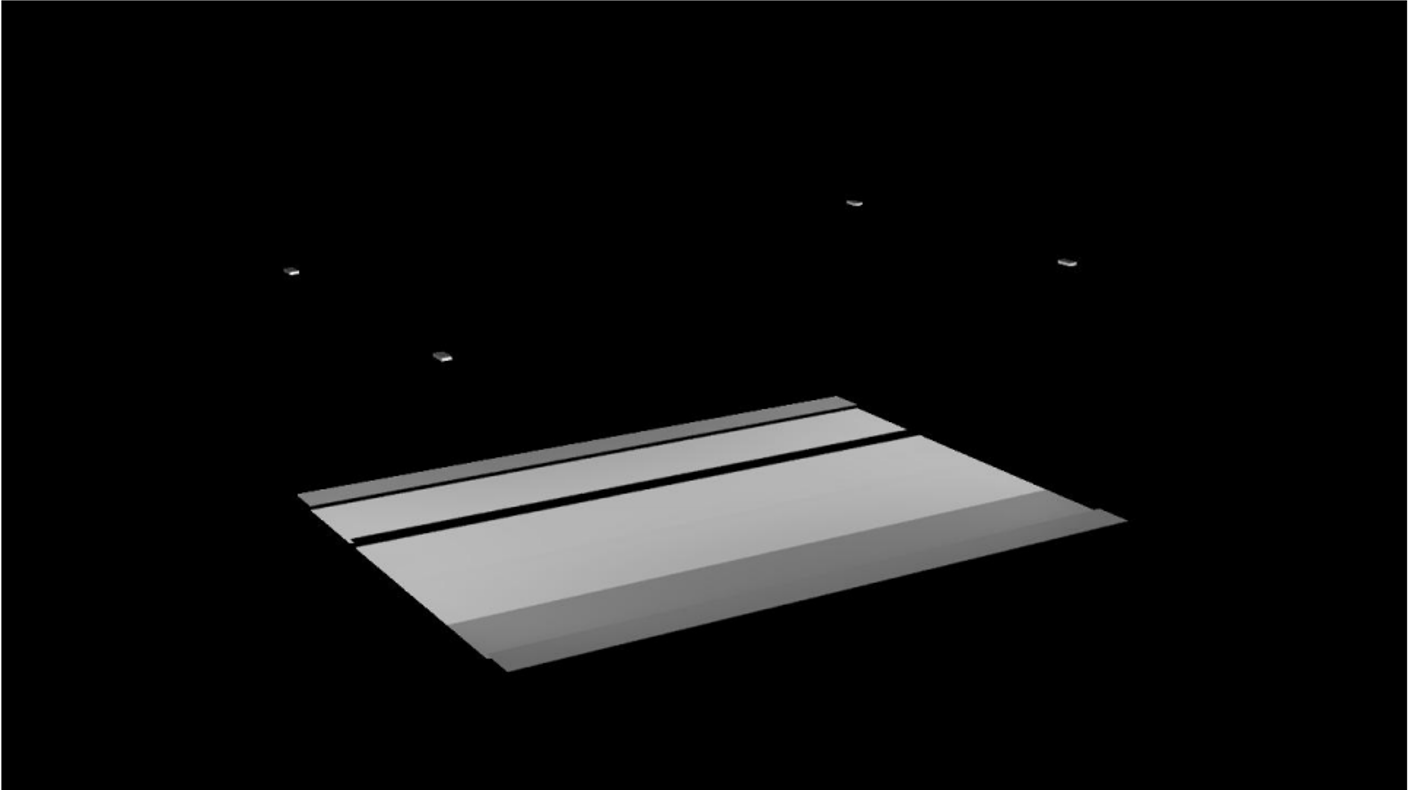

渲染图：

该渲染图呈现了一个光线分布均衡的道路场景，增强了场景的真实感。
