IPS中的结构漏光
时间:2022-07-27 21:23来源:讯技光电作者: 技术部点击:打印
建模任务

液晶显示器中的子像素之间通常有BM层来遮挡不被像素电极和彩膜层控制的光。然而,BM的结构和厚度变化可能也会引起一部分漏光。下面我们使用Techwiz LCD 软件对此类漏光进行模拟。

条件设置:
预倾角:1°
方位角:90°
液晶参数:Δε=8.2   Δn=0.0987@550nm
光源:λ=380-780nm
Pixel电极:5V(G彩膜对应像素电极)
Com电极:0V
视角方向(光线入射方向):40°

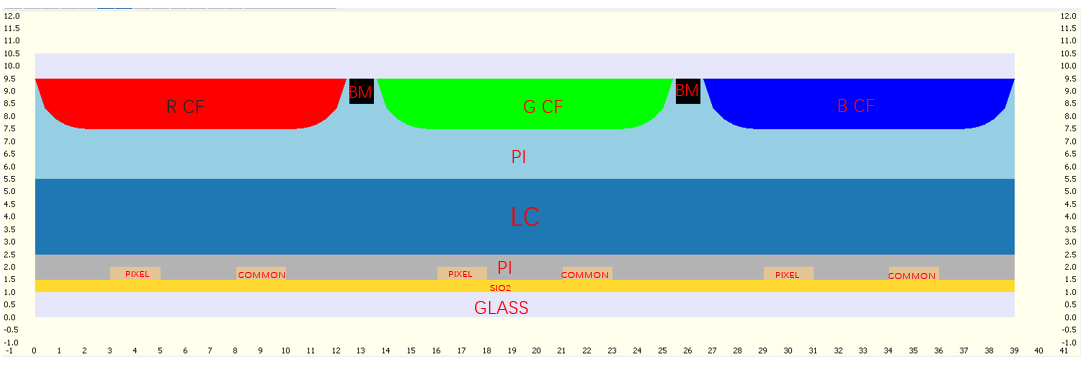

器件结构(IPS型)
结果

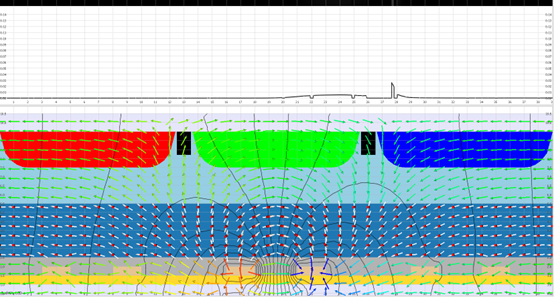

透过率分布(λ=400nm)

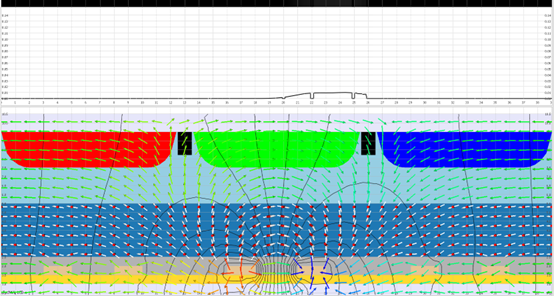

透过率分布(λ=460nm)

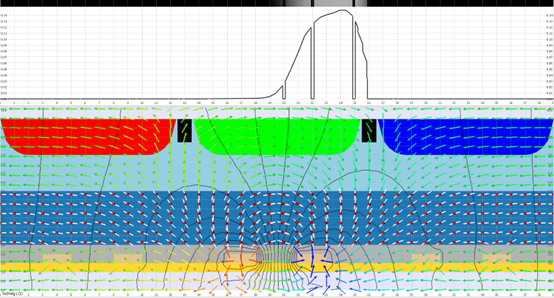

透过率分布(λ=520nm)
