Optiwave光通信设计软件

Optiwave光通信设计软件
时间:2016-07-14 12:00来源:讯技光电作者: 营销部点击:打印


通过开发出独一无二的模拟设计软件, Optiwave公司是 光通讯及微光领域的领先供应商。 Optiwave软件作为行 业标准,被广泛采用于全球范围的财富500强企业,大 学以及政府研究机构和重点实验室。 Optiwave公司总部 位于加拿大首都渥太华,经销网络遍布美洲,欧洲以及 亚洲。。




“ 精确和高效的模拟仿真是优化平面光电路( PLC)设计并避免昂贵的设计错误成本的关键所在。
Optiwave为我的团队提供了一个卓越的工具以用于PLC结构的设计。
Optiwave软件易于上手,灵活,功能强大且快速。此外, Optiwave公司给与的技术支持总是非常的出色。
我诚挚地向大家推荐这款专门用于光波导与光纤光学模拟的Optiwave软件。”
Carl Tuttle,
PhD Physicist, Optical Designer
Advanced Technology Center,
Lockheed Martin Corporation

我们能够满足您如下的设计需求:

 OptiSystem

光通讯网络系统, FTTH应用系统, CATV设计, PON SONET/SDH环路设计以及光放大器设计。

 OptiBPM
通道波导,肋形或者脊形波导, 掩埋波导或者扩散波导。 最适合 于设计分波器,合波器,耦合波 导,调制器和多路复用器。

 OptiSPICE
从激光驱动器到跨阻抗放大 器, 光纤连接器和电子均衡器 等光电回路的关键零部件, 在 晶体管层次进行光电一体化设 计和仿真。

OptiFiber
设计单模和多模光纤,设计过程中考虑了光纤的衰减,弯曲损耗,色散,模式测量,双折射以及偏振模色散(PMD)特性。

 OptiFDTD
金属纳米材料, 光子带隙材料 和器件,微光环路滤波器和谐振 腔,基于光栅的波导结构。

OptiGrating
光纤光栅和平面波导光栅的设 计。应用之一是各类温度压力光 栅传感器。拥有强大的逆解析模 块。


Optiwave System Inc.是最知名的和最坚定的光通讯设计工具创新开发公司。

Optiwave为成百上千的高科技企业提供了各种强大的光电设计工具。在过去的十多年中,我们建立的一个社区中有60多个国家的一千多名科研用户,他们一直支持着Optiwave在加拿大商业中所获得成就。

Optiwave的本质是一个研发性质的公司,这一直也是它最大的优势。在工程软件解决方案开发方面,其专家团队已为物理过程的数值模拟创造了许多高精度且人性化操作界面的行业领先的软件应用程序。


OptiSystem 光通讯系统和放大器设计软件

软件概览

在一个行业中,成本效率和生产率是一家公司成功的重要条件,一流的OptiSystem软件能够最小化时间成本且减少光学系统、链路以及元件设计的相关成本。OptiSystem是一个创新的,快速更新且强大的软件工具,几乎能够帮助用户完成从LAN ,SAN,MAN到超长距的宽光谱光网络的传输层中的每种光学链路中的设计,测试与模拟。它可以完成传输层光通讯系统设计以及从元件到系统层的规划,直观的呈现分析并提供方案。通过与Optiwave其它的产品和行业领先电子自动设计软件的集成,以加速您的产品上市并缩短投资回报周期。

优势

对系统性能进行总体解析
进行参数敏感性评估以帮助设计公差参数
向潜在客户的直观显示设计选项和方案
交付器可直接访问大量系统表征数据
提供自动化参数扫描和优化
与Optiwave系列产品进行集成

应用

OptiSystem是为了解决科研人员,光电信息工程师,系统整合者,学生以及其它的用户的需求而开发的,其功能强大,能够满足不断变革的光电市场且是一款易于使用的光通讯系统设计工具。

OptiSystem能够帮助用户进行规划,测试和模拟(包含时域与频域):

■ 包含OTDM,SONET/SDH环路,CWDM,DWDM,PON,Cable,OCDMA的光网络设计
■ 单模/多模传输
■ 自由空间光通讯(FSO),光纤无线通讯(ROF),正交频分多路复用(OFDM,直接/相干)
■ 放大器和激光器(EDFA,SOA,Raman,Hybird,GFF优化,光纤激光器)
■ 信号处理(电的,数字的,所有的光学)
■ 发射器和接收器(直接/相干)子系统设计
■ 调制格式(RZ, NRZ, CSRZ, DB, DPSK,QPSK, DP-QPSK, PM-QPSK, QAM-16, QAM-64)
■ 系统性能分析(可见视图/Q因子/BER,信号功率/OSNR,偏振态,星座图,线性和非线性补偿)

“由于光系统变得越来越复杂,科研人员和工程师必须采用先进的软件模拟技术以在设计中获取至关重要的帮助。OptiSystem的强大的功能和灵活性促进了有效且高效的光电设计。”

Dr. Govind p. Agrawal, Professor, Institute of Optics, University of Rochester and author of Fiber-Optics Communications Systems

主要功能

元件库

OptiSystem元件库包含成百上千个元件,通过与不同供应商的测试与测量设备集成,允许用户输入来自设备的测量数据来以模拟真实元件。用户可以基于子系统或者用户自定义库 新的元件,或者使用第三方工具,如MATLAB或者SPICE进行联合模拟。

与Optiwave软件工具集成

OptiSystem允许用户采用指定的Optiwave工具以用于在元件和回路层进行集成和光纤光通讯:OptiSPICE,OptiBPM,OptiGrating以及OptiFiber。

混合信号表征

OptiSystem在元件库中处理光电信号的混合信号格式。OptiSystem根据需要的模拟精度和效率,使用合适的算法来计算信号。

质量与性能算法

为了预测系统的性能,OptiSystem使用数值分析或者半解析技术来计算系统的参数,如BER或者Q参数。

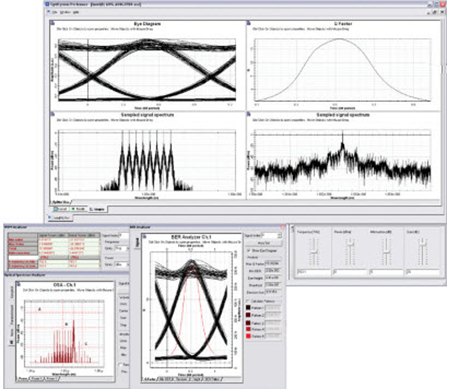

高级可视化工具

用户可使用高级可视化工具生成OSA光谱,信号啁啾,可视化视图,偏振态,星座图等。同样包含了WDM分析工具,如信号功率列表,增益,噪声图以及每个通道的OSNR。

数据监控

用户可以选择元件端口来保存数据并在模拟完成后附加上监控器。用户在模拟后不用进行再次计算而能够直接进行数据处理。用户可以在同一端口附加任意数量的可视器到监控器。

子系统分层模拟

为了使用户有效且灵活模拟工具,OptiSystem为用户提供了不同的抽象层级模型,包含系统,子系统以及元件层级。OptiSystem的元件和系统的真实分层定义的功能能够让模拟结果如期望的结果一样精确。

强大的VB语言

用户可以输入参数的数学表达式并创建全局参数,通过使用标准的VB语言,以实现元件与子系统之间的共享。脚本语言同样可以控制和操作OptiSystem,包含计算,创建输出以及后处理。

最先进的计算数据流

基于所选择的数据流模型,计算调制器通过确定元件模块的执行级次来控制模拟,位于传输层的模拟的主要数据流是元件迭代数据流(CTDF)。CTDF主要使用运行时间调度,配套条件,数据依赖迭代和真实循环。

报告记录

一个完整的自定义报告记录允许用户显示设计中任意的参数集以及可获得的结果。生成的报告可以整理成尺寸可变和可移动的电子表格,文本,2D和3D图。也可以以HTML导出并用预格式化模板报告布局。

材料账单

OptiSystem为用户提供由系统,布局和组件所设计,准备的系统成本分析表格。成本数据可以导入到其它的应用程序或者表格中。

多重布局

用户可以使用同样的项目文件创建许多设计,这允许用户能够快速且高效地创建和修改其设计。每个OptiSystem项目文件可以包含许多设计版本。设计版本各自地进行计算和修改,但是不同版本的计算结果可以联合起来,以进行设计的对比。

特性

OptiSystem为光通讯设计工程师提供了最全面的光通讯和光电设计套装。其主要特性如下:

信号传送器库

OptiSystem的信号传送器库包含了各种各样的光源(Fabry-Perot,DFB, VCSEL),电和光信号脉冲生成器,光学调制器(EA,MZ),电调制器和编码器(QAM, PAM, FSK, OFDM)和多模信号生成器(Laguerre-Gaussian,Hermite-Gaussian)。

设计者能够在基于物理或基于测量(实验上的)之间选择模型以用于模拟半导体激光器的静态和动态行为。基于物理模型包含了1D和2D多模激光速率方程,以使工程师能够在大部分激光速率模型与传输线性矩阵方法(TLMM)之间进行切换。

接收器库

接收器库包含了所有必需的构建模块以精确地模拟光通讯接收器子系统。组件包含了再生器(时钟/数据恢复,3R),电子均衡器,阈值探测器,PSK/QAM调制判定电路,PIN和APD光探测器,编码器(PAM,QAM,PSK等),数字信号处理(DSP)工具集以用于单和双偏振相干PSK和QAM系统。

光纤

高级,高度参数化的光纤模型可以用于描述单模/多模信号传输,包含线性(色散),随机(PMD)和非线性损伤(四波混频,自相位调制和十字相位调制)。使用OptiSystem里的双向光纤组件,可以模拟和测量瑞利,布里渊和拉曼散射效应。


放大器

提供了一整套稳态和动态的光学放大器模型,包含了高级掺杂光学模型(Er,Er多模,Er-Yb,Yb,Yb多模,Tm,Pr)以用于精细的物理光纤放大器设计;EDFA和EDFA黑盒子(增益光谱,噪声图测量)以用于WDM网络系统设计;动态和平均拉曼模型;1D/2D半导体光放大器模型(lumped rate equation,行波,TLMM)。电域放大器同样用于接收器的设计(跨阻抗,自动增益控制和限幅放大器应用)。

网路部署工具

网络部署工具包含理想和非理想模型,以用于光开关,多路复用器,多路解复用器,阵列波导,光纤连接器和PMD模拟器。

滤波器

各种各样的电光滤波器以用于子系统和系统设计模拟,包含了标准的滤波函数(Bessel, Gaussian, RC, Raised Cosine等),数字IIP/FIP滤波器,周期滤波器,反射/光纤布拉格滤波器,测量滤波器,S参数和声光滤波器。

无源器件

大量的光电无源器件可用于构建各种各样的组件和设计子系统。光器件包括衰减器,耦合器,分束器和合束器,偏振控制器,反射镜,taps,隔离器和环形器。电器件包含180°和90°的混合耦合器,DC屏蔽器,功率分束器和合束器以及RF传输线。

为用户提供的模型能够让设计者使用测量数据来描述器件变换函数,包含小信号散射矩阵和琼斯矩阵。



信号处理

信号处理工具用于操作光学,电学和二元信号。其函数和算符包含了偏差生成器,增益,信号加减以及修正器,电学微分器和积分器,向下采样,串并行和并串行转换器,电触发器(flip flops)和电/二元逻辑算符。

空间和自由空间光设计工具

OptiSystem有专门的元件以用于模拟自由空间光通道(无线特征,大气传输)以及器件间(多模生成器,空间连接器,薄透镜,空间可视器)多模信号耦合的空间分析。

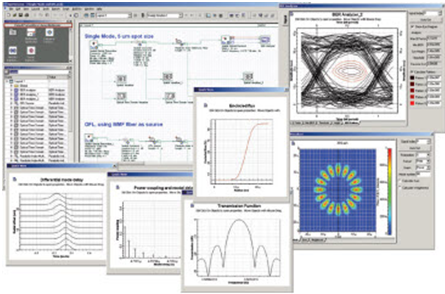

可视化工具

可视化和后模拟分析工具包含BER测试系列和分析器,可视化视图分析器,光谱分析器,功率分析器,示波器,光时域预览器,功率器,偏振分析器,空间观察仪,环形通量,DMD分析器,所有的光参数分析器,滤波分析器和S参数提取器。



OptiPerfomer

OptiPerfomer是一个免费光通讯系统可视化工具以来利用OptiSystem中的全部功能。

使用OptiPerfomer来创建指定的动态设计案例可以让同事来使用,以加强他们对光电元件和系统设计权衡的理解。



OptiPerfomer用户不需要OptiSystem软件,在某种程度上,也不需要必须的技术技能即可使用其全部的功能。




OptiSPICE 光电电路设计软件

概述

OptiSPICE是首套回路设计软件,用于包含光电元件交互集成回路的分析。它允许设计和模拟晶体管层面的光电回路,包括从激光驱动器到跨阻抗放大器、光连接器和电子均衡器。随着光电元件在芯片和集成板上的集成,为设计工程师提供可靠的,且可以精确并高效预估光电集成回路和集成板上信号行为的模拟程序显得尤为重要。OptiSPICE提供了光电回路的自洽解决方案,方案中包含了光电两部分的反馈。OptiSPICE是一个包括参数提取、图形截取、回路模拟和波形分析的全集成平台。

优势

■ 通过OptiSPICE全面的设计环境以在一个模拟平台上模拟光电回路,可以大大降低产品开发成本并提高生产率。
■ 运行最新的瞬态时域、小信号频率和噪声分析器以精确预测高级的光电回路行为。
■ OptiSPICE图表提供在直观用户图形接口上进行直接图表输入。提供图形抓取、参数定义、波形探测和使用。
■ 波形分析采用OptiSystem复数数据处理功能。先进的观察工具用于产生OSA频谱、信号啁啾、可见视图、偏振态、星座图等等。
■ 用于OptiSPICE模型创建的参数提取工具。根据测量数据,参数提取器寻找最佳的OptiSPICE模型参数设置以用于拟合测量。

应用

■ 设计模拟晶体管层面的光电回路,包括从激光驱动器到跨阻抗放大器、光连接器和电子均衡器。

■ 光电回路信号完整性分析,包括BER图样的可见视图分析。

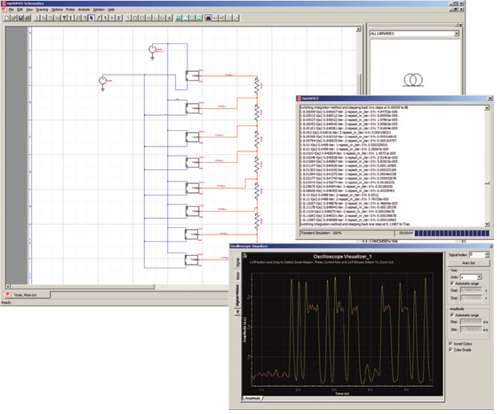

示意图编辑器

■ 集成器件符号编辑器使你能够采用标准画图工具创建元件或分层块的自定义符号。

■ 完全支持不限层数的层次设计。图形中的任何符号可以包含任意尺寸的其他图形。块可以嵌套到任意想要的深度。任意数目的分层块可以随时被打开进行编辑。

■ OptiSPICE图形包含强大的用户报告生成器工具,用于生成网表和文本报告。报告格式是由包含了格式命令和常数文本的“表格文件”所确定。表格文件允许你控制:所有的报告结构,如信号或元件连线格式,元件材料列表等等。

■ OptiSPICE包括一些强大的技术用于脚本和自定义,其允许全面获取所有设计数据和每个设计函数。

■ 图形编辑器可以将图表保存为标准PDF,WMF(windows Metafile)和DXF(autoCAD )图像格式。这一功能可以帮助用户把图像放到其他软件中进行绘画、增强或者结合到其他文件。

■ 产生OptiSPICE或HSPICE相兼容网表。
模拟器

■ OptiSPICE模拟器直接将方程式光学元件合并到电学模拟结构中,因此是一个单引擎的光电模拟软件。
■ 包括热的宏模型用于模拟元件的热行为。用户可以将其结合到光电模拟中以提高可靠的模拟结果。
■ 支持多种多样的电路元件如二极管、晶体管、BJT和MOSFET等,以及光学元件如激光二极管、光纤和光电二极管。
■ 能够处理集成光学、多光通道(WDM)和多模信号。
■ 先进的数值技术拥有出众的收敛特性。先进的求解器自动选取最好的收敛算法以用于可靠的瞬态模拟收敛。
■ 有源和无源器件模型与工业HSPICE标准相兼容。用户可以很容易地导入以HSPICE格式编写的外部模型和网表到OptiSPICE中。
■ 支持BSIM3模型的精确模拟。
■ 提供依赖不同频率的模型的精确运行,包括S-参数、极点/留数表达式和传输线模型。


波形分析

■ OptiSPICE波形预览是一个后模拟分析工具,允许设计者通过捕捉来自一个OptiSPICE回路设计中任意的探针位置的光电信号数据并进行预览。

■ 2D可视化能力包含了双向(时域)电流分析,电压分析以及光功率,放大率和相位测量。

■ 按钮激活控制允许设计者自动地将同样的探针数据导入OptiSystem的高级后处理环境中以用于进一步的分析(包含可视化视图和光谱可视化,BER和Q因子测量)。

参数提取

■ 激光参数提取器允许用户通过从激光器的静态和动态测量值中提取和拟合参数以建立模型。

■ 滤波器参数提取器允许用户将S-参数变为紧凑和高效的极点/留数表达式。

■ 多模光纤参数提取器包括一个光纤模式求解器,允许用户从用户自定义的折射率分布中产生光纤库。


OptiFDTD 有限差分时域设计软件



概述

OptiFDTD能够帮组用户设计,分析和测试用于波动传输,散射,反射,衍射,偏振和非线性现象的现代无源和非线性光子元件。 OptiFDTD的核心程序 是基于具有二阶数值精度的有限差分时域算法以及最先进的边界条件-单轴完全匹配层(UPML)边界条件。该算法采用麦克斯韦旋度方程的全矢量微分形式求解时域空域的电场和磁场。这种求解方式允许任意几何体的建模与放置且对器件的材料属性没有限制。

通过减短上市时间,OptiFDTD极大的提高了设计工程师的生产率。通过与其它的Optiwave光子设计自动化软件进行集成,可以使投资得到更快的回报。

应用

■ 电介质和金属光栅
■ CMOS传感器设计
■ VCSEL激光器无源器件设计
■ 光子晶体
■ 集成光学
光学滤波器和谐振器
■ 太阳能电池
■ LED和OLED无源器件设计
■ 纳米光刻
■ 等离子体
■ 表面等离子体共振
■ 纳米粒子模拟
■ 衍射微光学元件
■ 体散射模拟

主要特性

集成模拟环境

OptiFDTD为用户提供了一个完整的且用户友好的3D图形用户界面以用于设计,模拟和分析复杂的器件。OptiFDTD可以与第三方CAD软件容易的进行设计文件的导入和导出,如DXF格式和GDSII格式。为了扩展模拟范围,仅用OptiFDTD即可轻易的实现OptiFDTD和OptiBPM的交互应用。


强大的自动化和参数扫描

通过使用强大的Visual Basic脚本语言,OptiFDTD的设计和模拟能够实现完全的自动化。此语言易学且提供了标准的编程结构,如对象,循环和测试。参数扫描提供了一个简单易用的用户界面以用于定义参数的模拟,模拟中每次迭代有一到两个参数变化。OptiFDTD的后处理工具可以利用自动化函数并能够帮助用户优化其设计。


光子晶体平面波展开能带求解器

2D PWE能带求解器和光子晶体编辑器的完全集成能够帮助用户设计和模拟任意类型的光子晶体问题(1D,2D,3D)。PWE能带求解器通过扫描简约布里渊区的波矢量空间可以找到结构的本征频率。最终在生成的能带图中自动地画出带隙。


准确的并行特性

OptiFDTD充分利用现代计算器的64位操作系统和处理器。通过共享内存,可以在单个机器上进行多核和多处理器最优化运算,为计算提供最好的性能并占用最少的内存(与分布式内存结构,如MPI相比)。对于内存密集型模拟,用户可以使用我们的Linux 3D模拟引擎,其专门设计以充分利用Linux计算机群。



高级仿真后处理工具

OptiFDTD提供了大量的模拟分析工具。使用OptiFDTD分析器,用户可以通过探测器观察任意场方向的时域和频域(使用FFT或者DFT)的振幅,相位,实部或者虚部值。所有的数据都能够导出以用于第三方软件工具,如MatlabTM或者OriginTM以用于进一步的处理或者应用。

同样,可以以一种动态的方式观察时域场的演化。通过使用OptiFDTD分析器和OptiFDTD工具箱,可以获取偏振功率分布,坡印廷矢量,重叠积分(overlap integrals),热吸收计算和远场变换。


特性概述

光源
■ 使用OptiMode的波导模输入
■ 平面波与高斯光源输入
■ 点光源(偶极子)
■ 单波长(连续)光源和脉冲光源
■ 线偏或圆偏偏振光源
■ 多光源同时模拟

材料
■ 电介质(损耗和无损耗)材料,(n,k)直接引入或者玻璃的Sellmeier模型
■ 各向同性或者各向异性介质
■ 色散(Lorentz,Drude和Lorentz-Drude)
■ 理想导体材料和广义材料库

边界条件
■ 单轴完全匹配层(UPML)
■ 理想电导体(PEC)
■ 理想磁导体(PMC)
■ 理想边界条件(PBC)

几何体
■ 直的和倾斜的锥形函数波导
■ 环形,弧形,圆形和椭圆锥形波导
■ 抛物线和指数锥形波导
■ 3D剪切函数形状
■ 光子晶体晶格编辑器
■ 从第三方CAD设计软件中导入
■ 导出光刻掩膜

模拟器
■ 2D TM或者TE以及3D模拟
■ 非一致性网格划分
■ 光子晶体PWE带宽求解器
■ 全64位模拟器,多线引擎
■ 计算机群集:Linux群集上混合多线/MPI引擎

探测器和后处理
■ 点探测器(时间和光谱)
■ 线和区域探测器(DFT光谱)
■ 模式分析
■ 坡印廷矢量和偏振功率分析
■ 远场变换
■ 文本,图像或者动态场导出


OptiBPM 波导光学设计软件


概述

OptiBPM是一个计算机辅助设计软件工具,能够设计复杂的光波导管,以在光电器件中对光学信号进行引导,耦合,开关,分束,多路复用和解复用。

OptiBPM是基于光束传输方法来模拟光通过任意波导介质(各向同性与各向异性)通道。通过OptiBPM,用户可以同时观察近场分布,检测辐射以及方向场(guided field)。OptiBPM能够提升一个设计工程师在波导器件设计中的效率,减小风险并降低总体成本。

应用

在一个基板上进行波导集成的建模,包含通道波导,肋或者脊波导,掩埋波导或者扩散波导。
设计分束器,合束器,耦合器,调制器,多路复用器和AWGS。
设计基于设备的光纤。

主要特性与功能

集成环境

OptiBPM能够将通道,光纤和扩散波导合并到单个设计中。简易的菜单选项允许对一个设计进行2D或者3D模拟。OptiBPM的集成为从波导到系统或者子系统级次的模拟提供了连续性。OptiFDTD与流行的光线追迹工具之间复杂场数据的转换,允许OptiBPM设计者结合自由空间光学元件。

波导形状

许多波导形状可以使用,包括:线形,弧形,锥形(线形,抛物线的和指数的)和S弯曲(弧形,正弦和余弦)。
波导完全参数化,因此波导位置和所有其它波导性能能够使用简单的表达式进行控制。用户自定义波导能够让其在一个设计中创建并使用任意形状的波导。这些自定义波导的形状能够通过其路径或者确定波导的上下臂来定义。通过输入标准函数的单个变量,可以描述任意波导形状。

波导可以可以使用鼠标点击或者VB脚本语言进行创建和放置。波导宽度可以是锥形,在x-z上是其长度,在Y轴上上是高度。波导厚度可以是锥形,通道波导可以是线性锥形的,光纤可以是线性锥形或者对称锥形。

从AutoCAD DXF和GDSII文件格式导入

在OptiBPM中支持这些标准掩膜设计格式的导入和导出。一旦用户在OptiBPM中完成了波导回路的设计和模拟,即可导出最优化设计作为掩膜以用于加工。

光纤矢量和LP模式求解器

基于网格的模式求解器在计算光纤的时候有不可接受的局限性。来自光纤纤芯远场的量级比网格模拟中所产生的误差的数量级还要小。对于远程传输,那些小场仍旧很重要。OptiBPM有一个多层光纤模式求解器,其使用的是变换矩阵技术而不是网格,以此来模拟LP和光纤矢量模式。能够对许多数量级的场进行精确的评估。

高级优化算法

一个好的设计能够从物理角度和基本设计原理知识获得。然后,找到最佳的设计常常要经过一个冗长的逐步优化。OptiBPM拥有优化算法能够自动完成这个优化过程。OptiBPM使用确立已久的算法,如使用全局搜索进行一维优化,使用单纯形法或者方向设置法用于多维搜索。

大规模光学回路的分析

BPM技术用于微观级次(特别是最小距离大约为0.1um),但是另一方面,光电回路可以占据一整个晶片(尺寸:10cm)。一个成功的分析需要将基本的微光技术和一个更抽象的或者系统层次的方法联合起来进行使用。OptiBPM有散射数据特性,可以获取任意器件的转换矩阵。一旦以这种方法表征,器件(整个光学回路设计中的分段)能够上传到OptiSystem。光学回路作为光学系统的一部分进行分析是非常高效的,能够进行高级光电回路设计,如晶格滤波器,梳妆滤波器,环形耦合谐振器和AWGs.

电光模拟

OptiBPM能够模拟线性电光效应(Pockets效应)。用户可以构建任意形状的电极并将其添加到设计中。OptiBPM将会计算横向平面的静态(后者无线电频率)电场并计算由电光效应改变了的光学传输。


OPTIMODE

OptiMode是一个完全的软件套装以用于波导的模态分析,是光学元件设计中的首要任务。任意波导都能够使用许多数值算法进行分析,并且可以包含不同级次的分析,如:标量,半示例,全矢量,电场,磁场,各向同性和各向异性。波导设计可以参数化并且优化。复杂的波导(如光子晶体)可以使用VB脚本语言在OptiBPM或者是OptiFDTD中创建。由于OptiMode,OptiBPM和OptiFDTD共享同一个设计者资料,因此它们之间 可以进行配置和材料的复制(通过简单的拖拽)。可以视同OptiMode分析器进行后处理和模拟数据回顾。




概述

一个给定的光通讯系统的最优设计与光纤参数的选取直接相关。光纤横截面的尺寸,材料成分和折射率轮廓都会影响重要的线性和非线性现象。OptiFiber使用数值模型求解器和其它专门的模型来计算光线的色散,损耗和双折射以及PMD。

主要的功能和应用

评估参数,敏感性和公差
通过有限差分或者转换矩阵方法来进行LP或者矢量模式的光线模式求解
来自仪器,如EXFO-NR-9200的测量光纤轮廓分析
单模光纤设计,如Corning SMF-28,色散平坦光纤或者色散位移光纤
多模光纤设计,如50/125um和62.5/125um二氧化硅光纤
传输中多模干涉图案的可视化
自动参数扫描
光纤传感器设计
计算双折射以及来自内部或者外部扰动的产生的PMD


概述

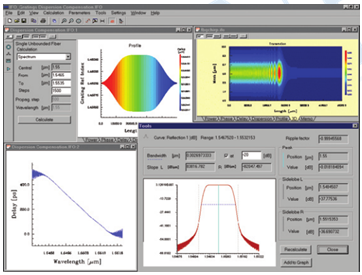

作为过去十年中的一个行业标准,OptiGrating已为业内提供了强大且友好的设计软件以用于模拟包含光栅的集成和光纤光学设备。OptiGrating使用耦合模方法模拟光并能够分析和合成光栅。

一个复杂的光栅可以由一系列一致性的片段近似,通过著名的转换矩阵方法将片段连接起来以进行分析。这为设计者提供了所需的信息以进行光栅设计的测试和优化。


应用

WDM增/减,窄带和宽带光纤以及波导滤波器
光纤布拉格反射器
EDFA增益均衡元件
光纤光学通讯的色散补偿
使用光栅切趾进行边带抑制
光纤和波导传感器
耦合到包层模的长周期光栅

Optiwave创立

作为第一批意识到光电设计自动软件潜力的公司之一,Optiwave 从其软件产品的扩展套装和应用再到自身的工程设计以及卓越的技术支持,在行业内享誉盛名且不断的创新。

Optiwave的本质是一个研发性质的公司,这同时也一直是它最大的优势。在工程软件解决方案开发方面,其专家团队已为数值模拟物理处理创造了许多高精度且人性化的行业领先的软件应用程序。
