OptiSystem应用：考虑大气湍流的PAM4 FSO系统

时间:2025-10-22 17:58来源:讯技光电作者: 技术部点击:次打印

OptiSystem应用：考虑大气湍流的PAM4 FSO系统

受大气湍流的影响，激光传输时会产生光强闪烁、光斑漂移等湍流效应，使系统的误码率增加，阻碍了无线光通信技术的发展。

在案例中，我们演示了在OptiSystem中仿真PAM4 FSO系统。系统中我们使用FSO信道，考虑了在大气湍流中的光强闪烁，然后可通过导入数据来定义大气湍流的相位。

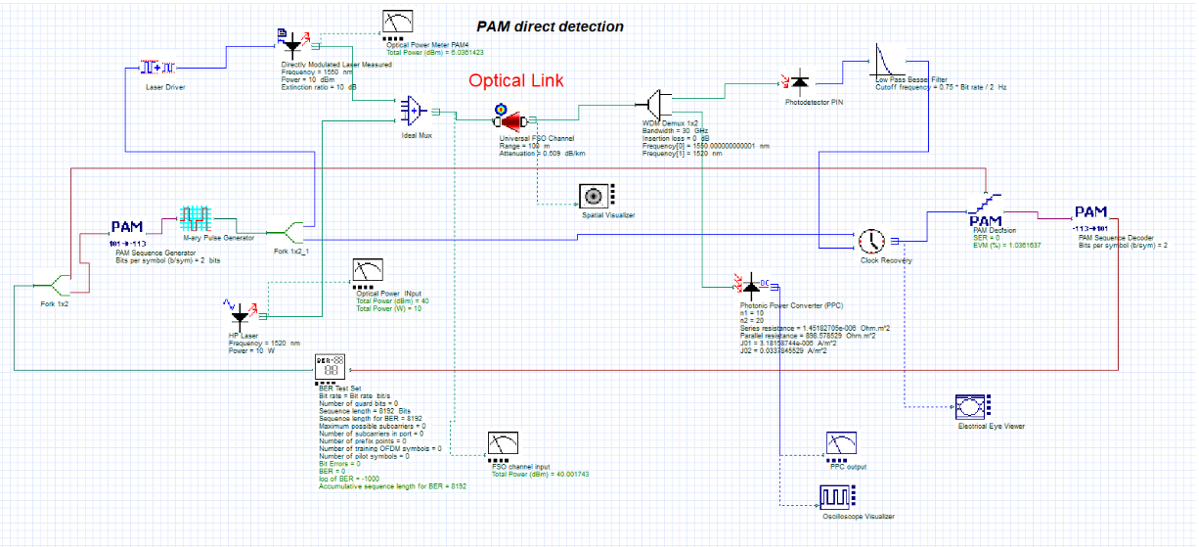

系统布局如图1所示。

图1.PAM4 FSO系统布局

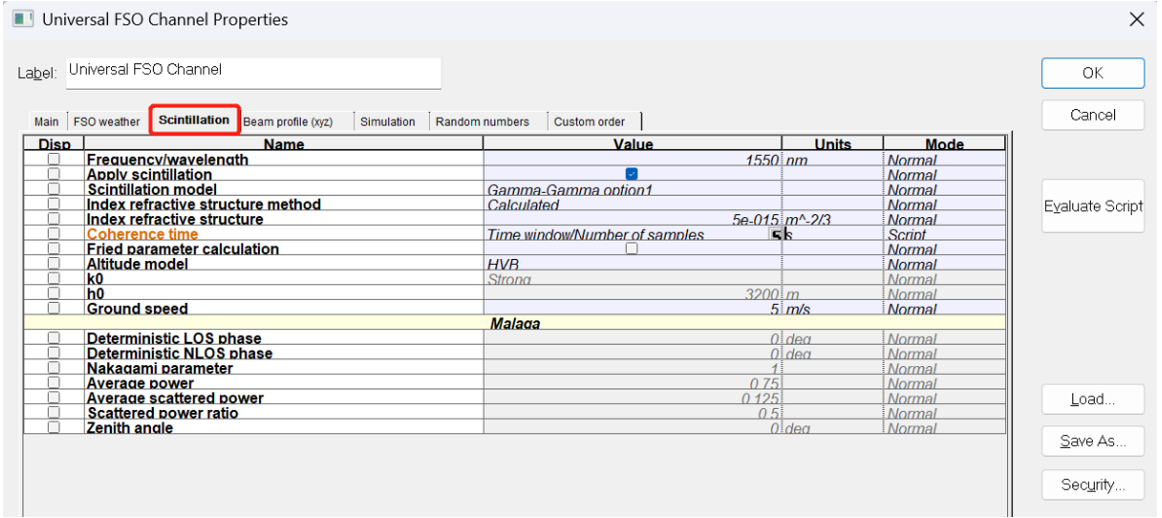

FSO信道采用Universal FSO Channel组件，它允许定义弱、中等和强湍流的各种闪烁模型。在组件的Scintillation选项卡下，按图2所示设置。

图2.FSO中的闪烁参数设置

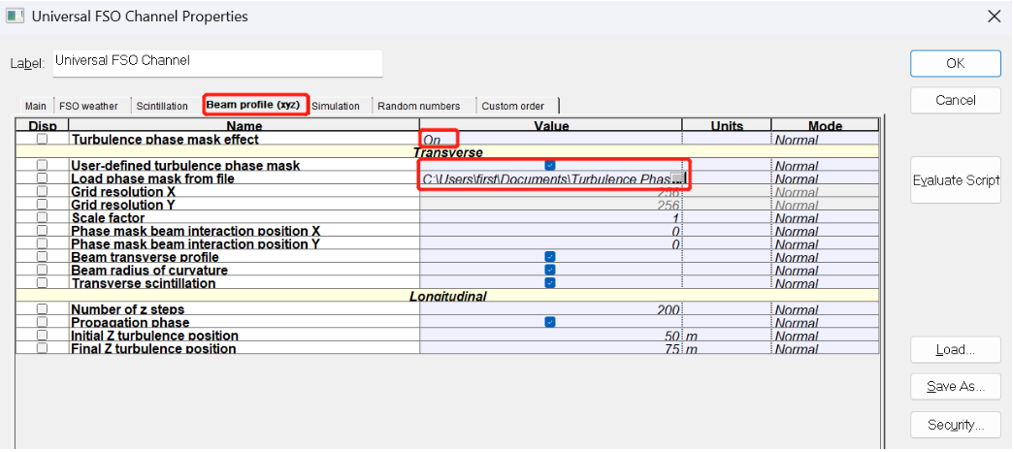

FSO信道中我们还可通过导入数据的形式来定义大气湍流的相位，可按照图3进行设置。

图3.在FSO中导入大气湍流相位

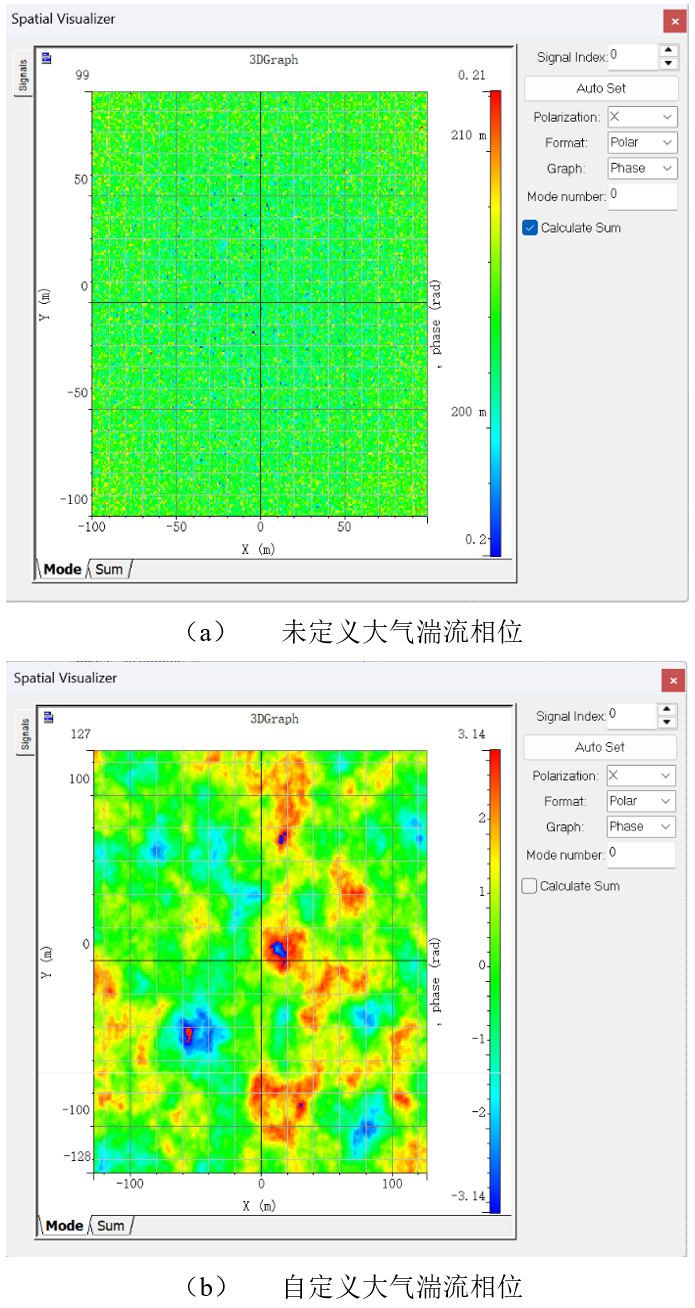

下面我们对比一下导入前后的大气湍流相位。如图4（a）为未定义大气湍流相位，图4（b）为自定义大气湍流相位。

图4.大气湍流相位

对于不考虑大气湍流相位以及闪烁影响，图5显示了理想传输过程的眼图。图6为考虑大气湍流以及闪烁影响眼图。

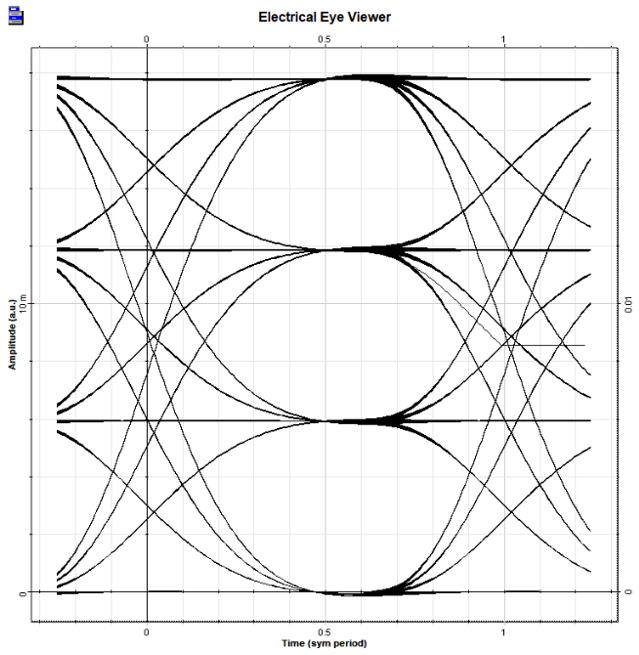

图5.未考虑闪烁以及大气湍流的眼图

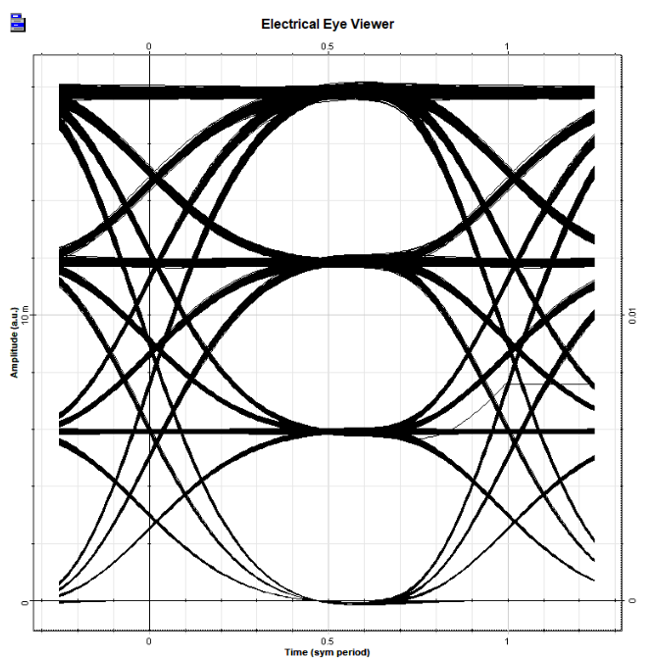

图6.考虑闪烁以及大气湍流的眼图
