PanDao应用：什么是“面形参数”？

时间:2025-05-19 16:02来源:未知作者: infotek点击:次打印

什么是“面形参数”？

在PanDao软件中，每个光学元件的保护倒角（protective chamfers）成本已包含在中心研磨成本中。

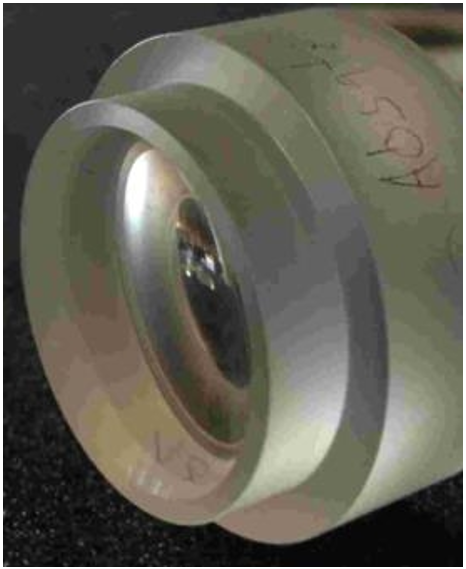

所谓的面形台阶结构是通过模压成型或在完成中心研磨步骤后（在同一台机器上）通过CNC研磨加工形成。这些台阶结构是位于透镜外边缘的类似二进制台阶结构，分布于通光孔径与透镜直径之间，主要用于解决透镜在物镜组中的装配定位问题。

如何在PanDao软件中输入 “面形参数”？

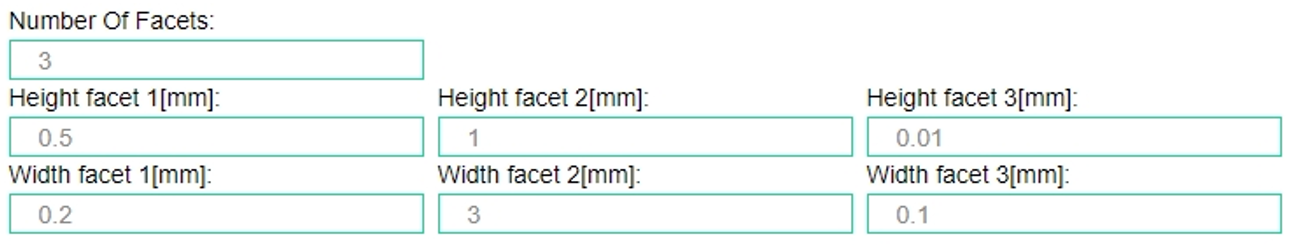

在镜片一侧设定所需的面形台阶数量（例如：3个）

面形台阶数量：

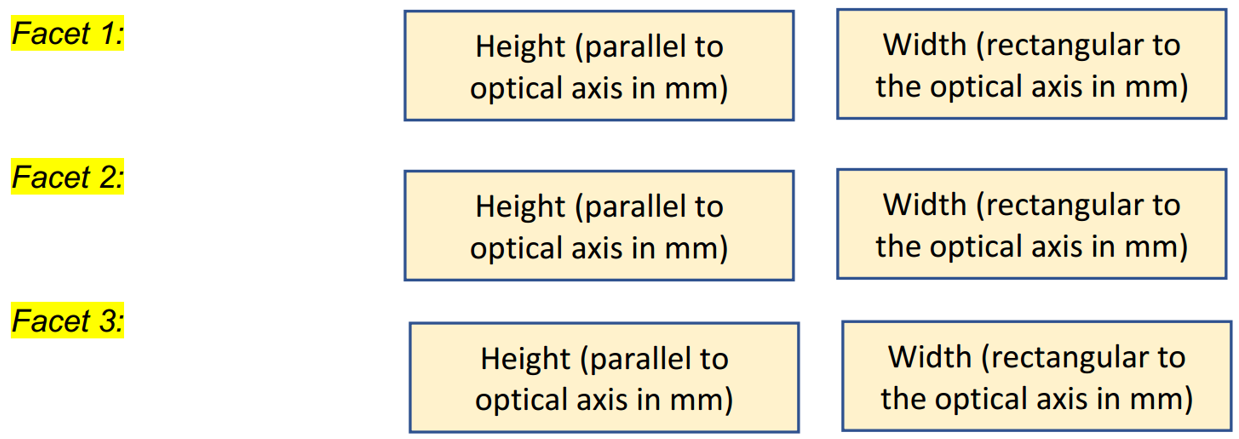

在此情况下，系统将额外弹出三个窗口，分别要求输入面形台阶的高度与长度（单位：毫米）。

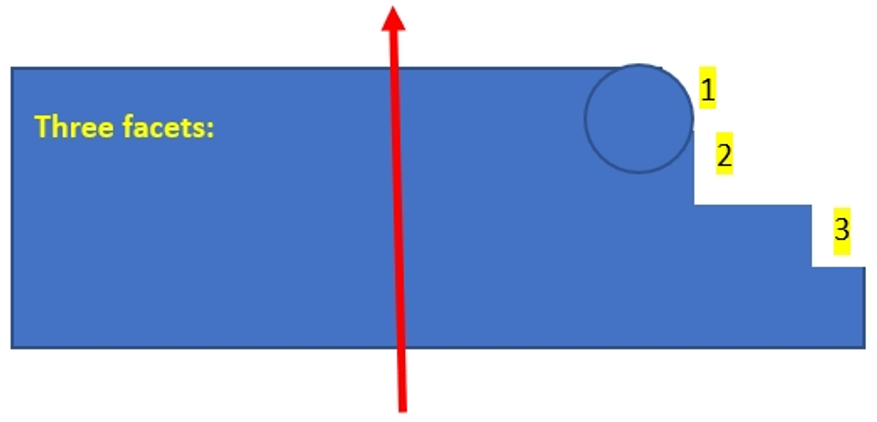

• 矩形面形台阶（对应面形章节示意图中的编号2和3）：需输入高度与宽度，例如“面形1：0.5 mm（高） / 0.1 mm（宽）”；

• 圆形或轴棱锥状倒角（对应编号1）：仅需输入高度与深度，无需填写半径或斜边（轴棱锥）。
