OptiSystem 16.0 新版本发布!
时间:2019-02-27 13:00来源:讯技光电作者: 技术部点击:打印
OptiSystem 16.0的关键功能

OptiSystem 16.0新增了几个新元件和增强了许多现有的元件
新元件包括:
Compliance Test Patterns
FBG Sensor
Phi-OTDR
Phi-OTDR Interrogator

增强的内容包括
OptiSystem16.0可以让用户自定义的IQ-map输入到QAM Sequence Generator, QAM Sequence Decoder, 和Decision中
将一个新参数添加到Decision元件中,称为“Decision Error Accuracy”,它控制EVM值
在Parabolic-Index Multimode fiber和Measured-Index Multimode Fiber元件的结果中增加了近似的导模数
OptiSystem16.0中增加了瑞利后向散射(RBS)的时域表示。在光纤的输入端精确测量随机产生的RBS噪声功率。RBS在频域中也表示为参数信号
在Visualizer库中创建一个名为M-ary的新子目录,并重新组织“Visualizer库”中组件的位置以更好地显示它们。 此外,在“Optical”,“Electrical”,“Binary”和“M-ary”目录中创建“Compare”子目录,其中相关的Compare观察仪移动到子目录中。
当使用Convert to optical individual Samples或者扫描功能时,View Signal Visuallzer新增了一个选项来把所有采样/迭代。通常,会显示一个采样,并可以导出为xxxxx.txt或excel文件。新选项卡称为Export All Signal Indices 来输出为xxxxx.txt 或者 excel file”
在案例库中添加一个数据文件,该数据文件表示“Single Drive MZ Modulator Absorption-Phase”和“Dual Drive MZ Absorption-Phase”元件的吸收和相位曲线中的使用数据,以允许用户加载/编辑它

新的库元件以及主要加强
Phi-OTDR:
OptiSystem 16.0的Sensor库中新增了Phi-OTDR和Phi-OTDR Interrogator。这些元件可用于感测多个振动,并询问测量在不同位置经历单个或多个振动的光纤的瑞利背反射信号。图1显示了PhiOTDR和Phi-OTDR Interrogator的项目布局,用于测量100m单模光纤(SMF)位于不同位置(20m,40m和60m)的三种振动(100Hz,400Hz和600Hz)。Phi-OTDR询问器分析收集的SMF的瑞利背反射信号,并显示振动的频率和每个振动的位置,如图2和图3所示。

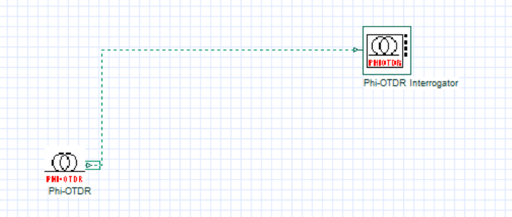

图1.使用Phi-OTDR的光学振动传感器的项目布局

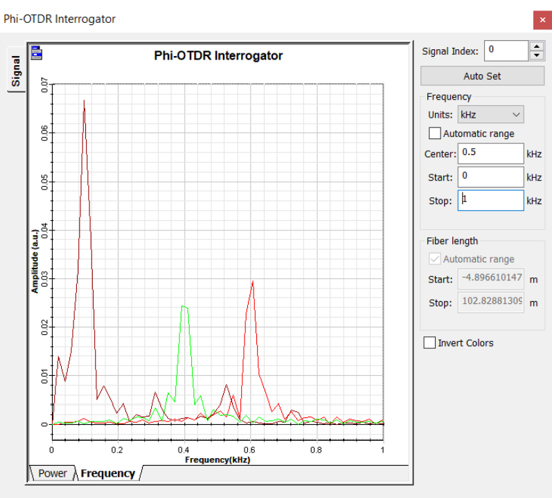

图2.计算出100m SMF的振动频率

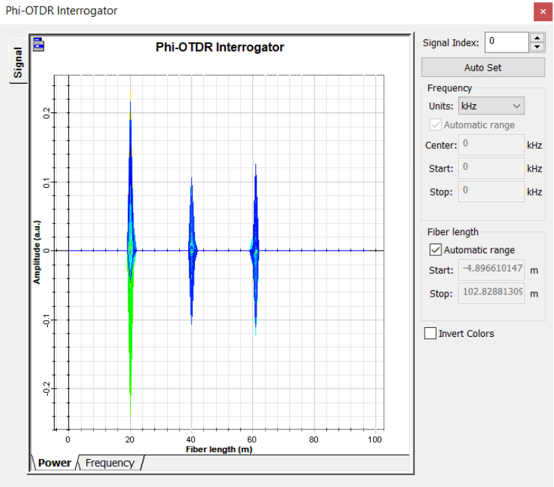

图3.100m SMF的振动位置

FBG Sensor
FBG Sensor允许用户根据供应商提供的实际物理参数设计光纤布拉格光栅(FBG),以执行温度,应力和应变传感。该元件还可用于合成FBG的测量数据以找到其物理参数。图4显示了用于检测FBG Sensor元件温度变化的示意图。图5显示了当温度在10°C和50°C之间变化时FBG传感器的透射和反射光谱。

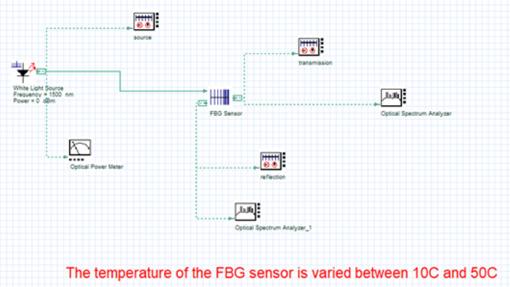

图4.用于FBG传感器组件温度传感的原理图布局

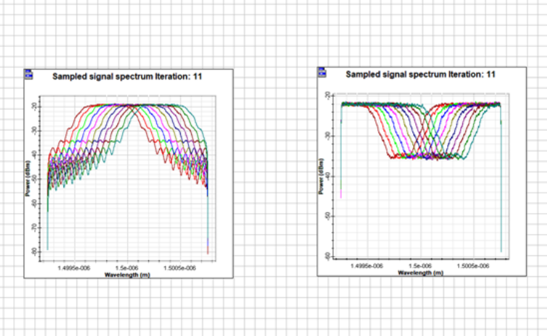

图5.用于检测温度变化的FBG传感器组件的透射和反射光谱特性。

Compliance Test Patterns:
Compliance Test Patterns元件可用于创建标准的抖动模式,以测试不同光子器件的容差。元件中实现的默认模式是CJTPAT,CRPAT和CSPAT,如图6所示。该元件还允许用户通过添加不同的字节和每个序列重复的次数来编辑这些模式,如图7所示。用户可以在此组件中加载自己的模式。

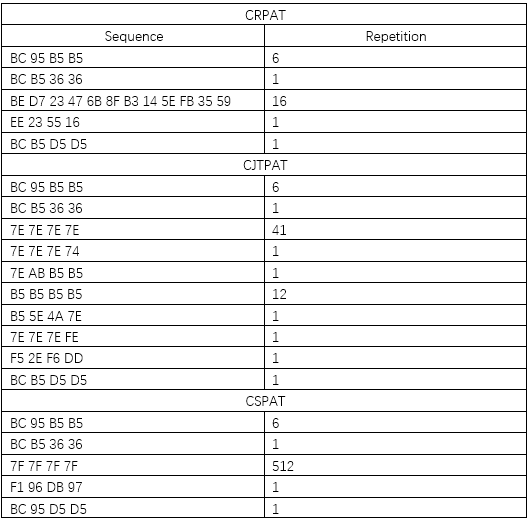

图6.Compliance Test Patterns元件中实现的合规性抖动模式的字符串

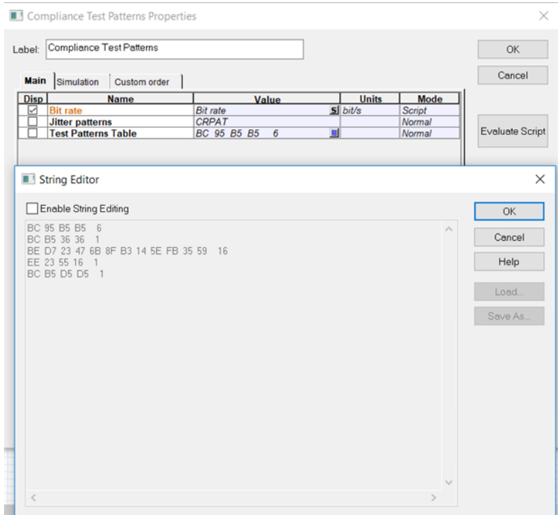

图7.Pattern String Editor用于编辑抖动模式和序列扫描的数量。

应用更新
案例文件夹(OptiSystem 16.0 案例)已经更新以下几条
a. 添加了新案例来解释Compliannce Test Patterns元件的操作。 Compliance Test Patterns for pin jitter testing.osd案例位于C:\ Users \ USERNAME \ Documents \ OptiSystem 16.0 Samples \ Optical receiver design and analysis \ Jitter analysis \
b. 最初的案例“8B 10B sequence Generator.osd”通过添加新的观察仪来改进,以便更好地理解结果。 添加“View Signal Visualizer”和“Dual Port Binary Sequence Visualizer”以允许查看输入和输出比特序列及其相关脉冲。 修改后的案例位于C:\ Users \ USERNAME \ Documents \ OptiSystem 16.0 Samples \ ComponentSample files\ Transmitters Library \ Coders \
c. 增加了展示8B / 10B编码信号传输的新例子。文件名是“8B10B Sequence Generator Decoder.osd”。 新案例位于C:\ Users \ xUSERNAME \ Documents \ OptiSystem 16.0 Samples \ Component sample file\ Transmitters Library \ Coders \
d. OptiSystem 16增加了160gbps DP-256QAM调制信号的三个案例。对传输信号进行背对背、放大和传输评估。新案例位于C:\ Users \ USERNAME \ Documents \ OptiSystem 16.0 Samples \ Advanced modulation systems \ QAM systems \ 256 QAM \。 请注意,序列长度和每位采样数会影响计算的准确性。
e. OptiSystem 16案例库中添加了使用OFDM 256-QAM调制信号RoF传输的新案例。新案例位于C:\ Users \ USERNAME \ Documents \ OptiSystem 16.0 Samples \ Advanced modulation systems \ OFDM systems \
f. 16APSK“120 Gbps Nyquist DP-16APSK circular(1 2)100kmno-repeater system.osd”的新案例已添加到以下位置。 C:\ Users \ USERNAME \ Documents \ OptiSystem 16.0 Samples \ Advanced modulation system\
g. OptiSystem 16中增加了一个使用环形腔内强度调制器的锁模激光器的案例。案例Active Mode Locked Fiber Laser with IM.osd位于C:\Users\USERNAME\Documents\OptiSystem 16.0 Samples\Optical amplifiers\Fiber lasers and amplifiers。激光产生的脉冲从0.5ms压缩到11ns。
h. 描述Optical Hard Limiter元件操作的新案例已添加到案例库中。案例“Optical Hard Limiter_Cascaded.osd”使用级联硬限幅器元件。 它位于C:\Users\USERNAME\Documents\OptiSystem 16.0 Samples\Component sample files\Signal Processing Library\Arithmetic\Optical
i. 案例“Spatial-Mode-Demultiplexing-Amplification.osd”已重命名为“Spatial Division Multiplexing(two modes)Amplified Transmission.osd”以反映其应用。
j. OptiSystem 16中添加了新引入的FBG传感器组件的案例。案例“FBG Sensor.osd”位于C:\ Users \ USERNAME \ Documents \ OptiSystem 16.0 Samples \ Sensor systems \ FBG Sensor
k. 案例库中添加了一组关于“Phi-OTDR”和“Phi-OTDR interrogator”组件的新案例。 包括感测单个,两个,三个和四个振动的四个案例。 此外,还增加了一个案例,显示了加载外部实验测量的振动文件的能力。 此功能可用于分析实验测量数据。 这些案例的位置位于C:\ Users \ USERNAME \ Documents \ OptiSystem 16.0 Samples \ Sensor systems \ Phi-OTDR \
l. 新的案例“112Gbps DP-16QAM_OSNR Control_ Transmission System with DSP.osd”已添加到位于C:\ Users \ USERNAME \ Documents \ OptiSystem 16.0 Samples \ Advanced modulation systems \ QAM systems \ 16 QAM的16QAM案例库中
m. 案例“Optical Frequency Comb Generation Using Stimulated Brillouin Scattering Recycling.osd”用于使用SBS非线性效应生成梳状激光。该案例位于C:\ Users \ USERNAME \ Documents \ OptiSystem 16.0 Samples \ Fiber analysis and design \ Optical Fiber Nonlinearity \ SBS
n. OptiSystem 16.0中增加了一个新的案例“Rayleigh Backscattering-Time Domain Representation.osd”,显示了瑞利散射信号的时间表示。 该案例位于C:\ Users \ USERNAME \ Documents \ OptiSystem 16.0 Samples \ Fiber analysis and design \ RayleighScattering \
o. 案例库中添加了一个允许用户编辑和加载FBG传输和反射数据文件(FBG.txt)的新案例“OptiGrating component.osd”。该案例位于C:\ Users \ USERNAMEDocuments \ OptiSystem 16.0 Samples \ Software interworking \ OptiGrating

文件更新
OptiSystem 元件库
为Compliance Test Patterns,Phi OTDR,Phi-OTDR Interrogator和FBG Sensor组件创建了新的数据表。 此外,还编辑或更正了以下数据表:
a. 修正了描述Optical Hard Limiter元件的等式
b. 对饱和吸收器的数据表进行了编辑,确定了饱和功率的单位。在数据表中增加了Theory of mode locking with a fast-saturable absorber,Journal of Applied Physics, Vol. 46, No. 7, July 1975,H. A. Haus文章
