最新版本号：1.0.26.0701

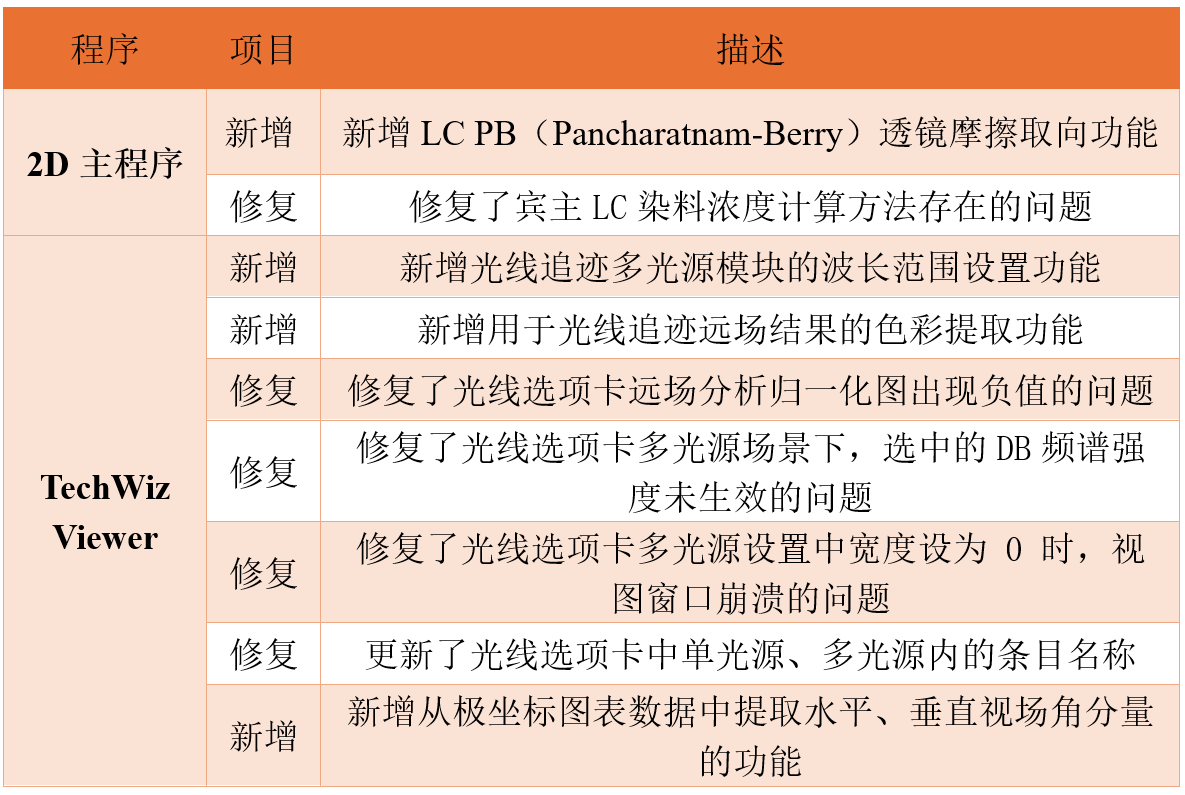

更新功能列表
更新功能详细说明：
2D主程序功能更新

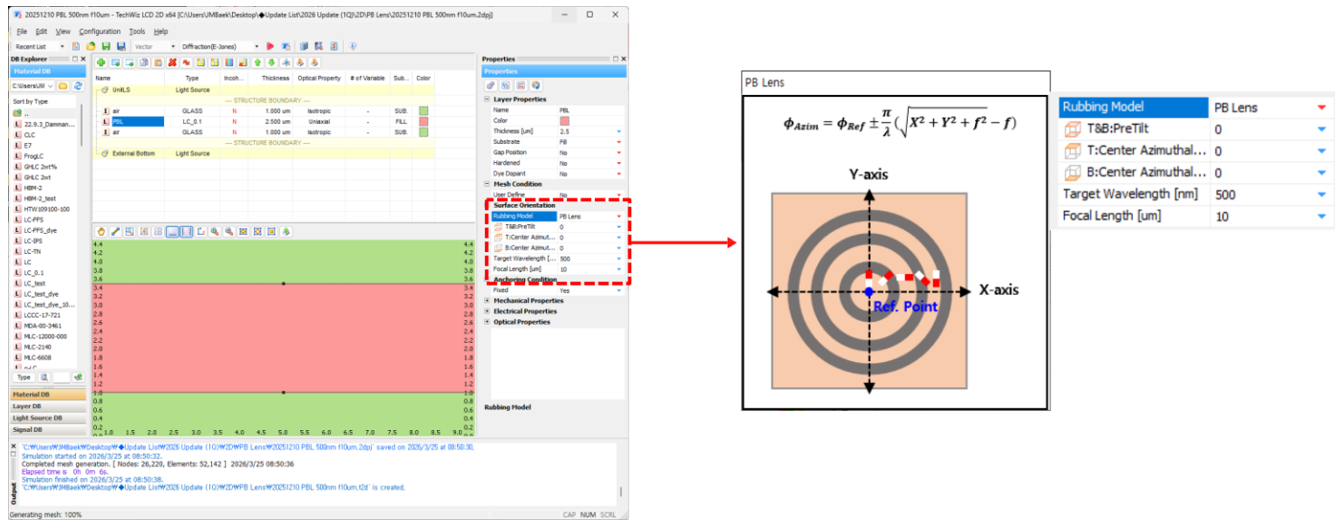

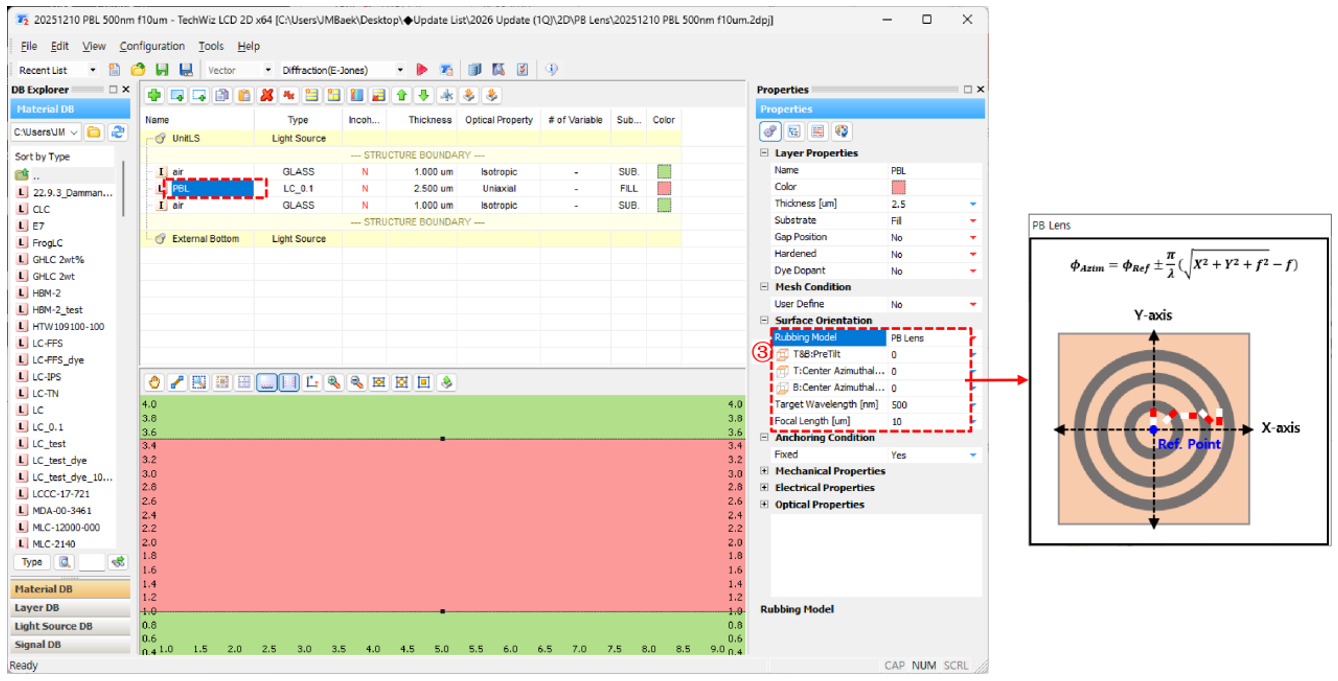

□ 潘查拉特南-贝里透镜（Pancharatnam–Berry lens）
LC / Properties / Surface Orientation / Rubbing Model / ‘PB Lens’
• PB透镜
LC将以仿真区域中心为基准，依照PB透镜方程完成取向排布。
□ PB 透镜结构仿真流程

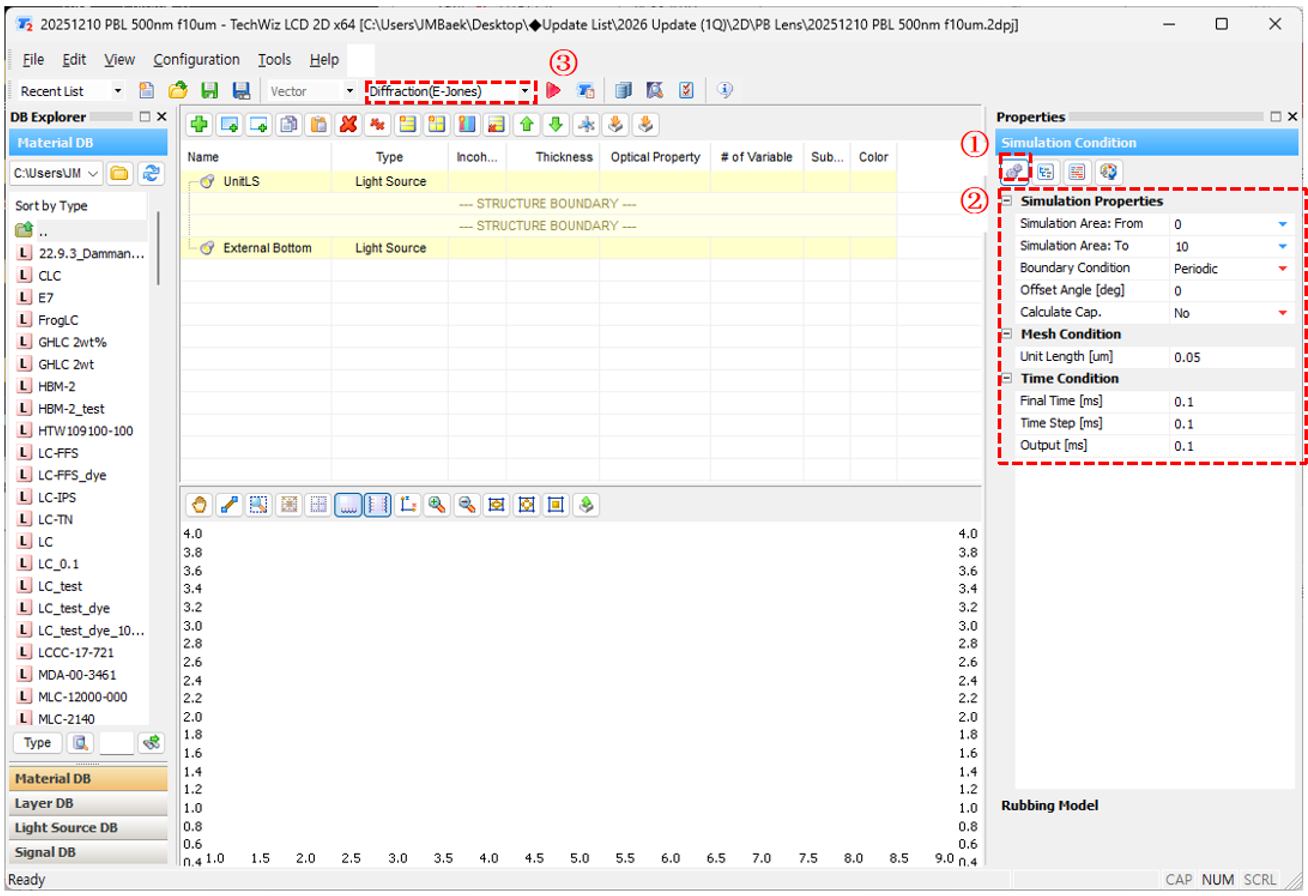

a) ①仿真条件 → ②设置仿真属性 → ③选择光学求解器(Diffraction(E-Jones))

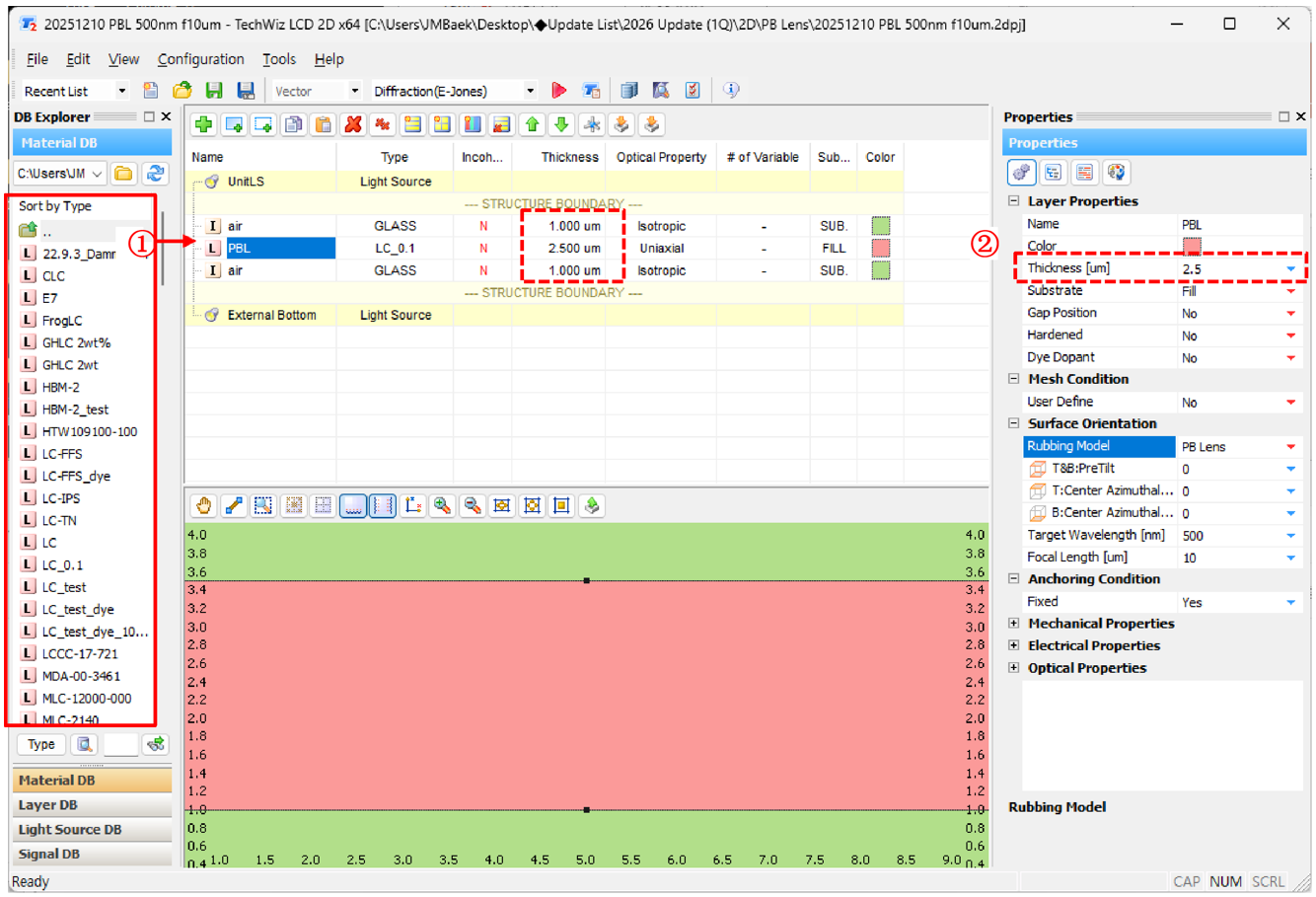

b) ①堆栈各材料层 → ②设置每层厚度

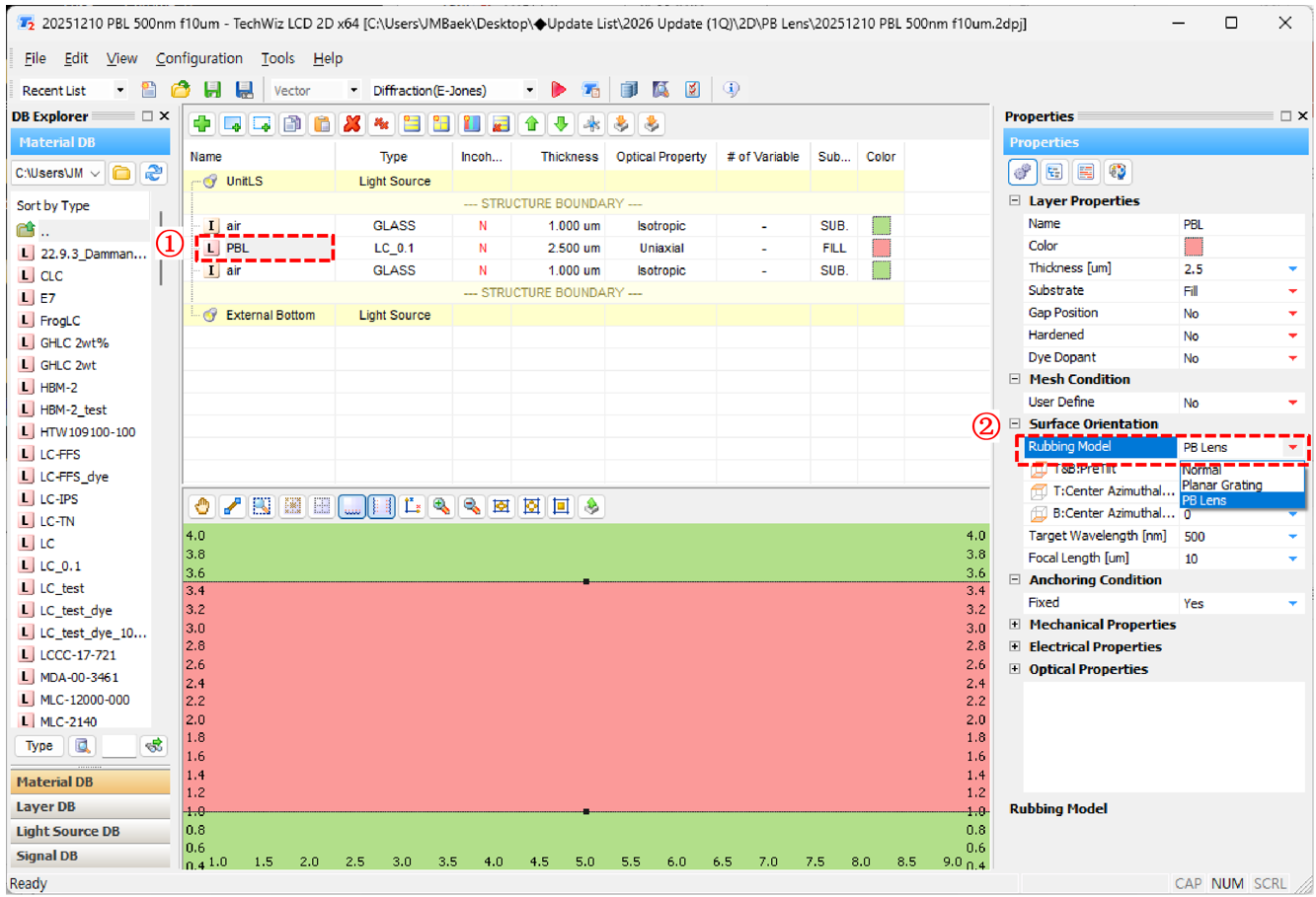

c) ①堆叠LC层 → ②将摩擦取向模型设置为 PB 透镜模式
d) ①设置表面取向参数

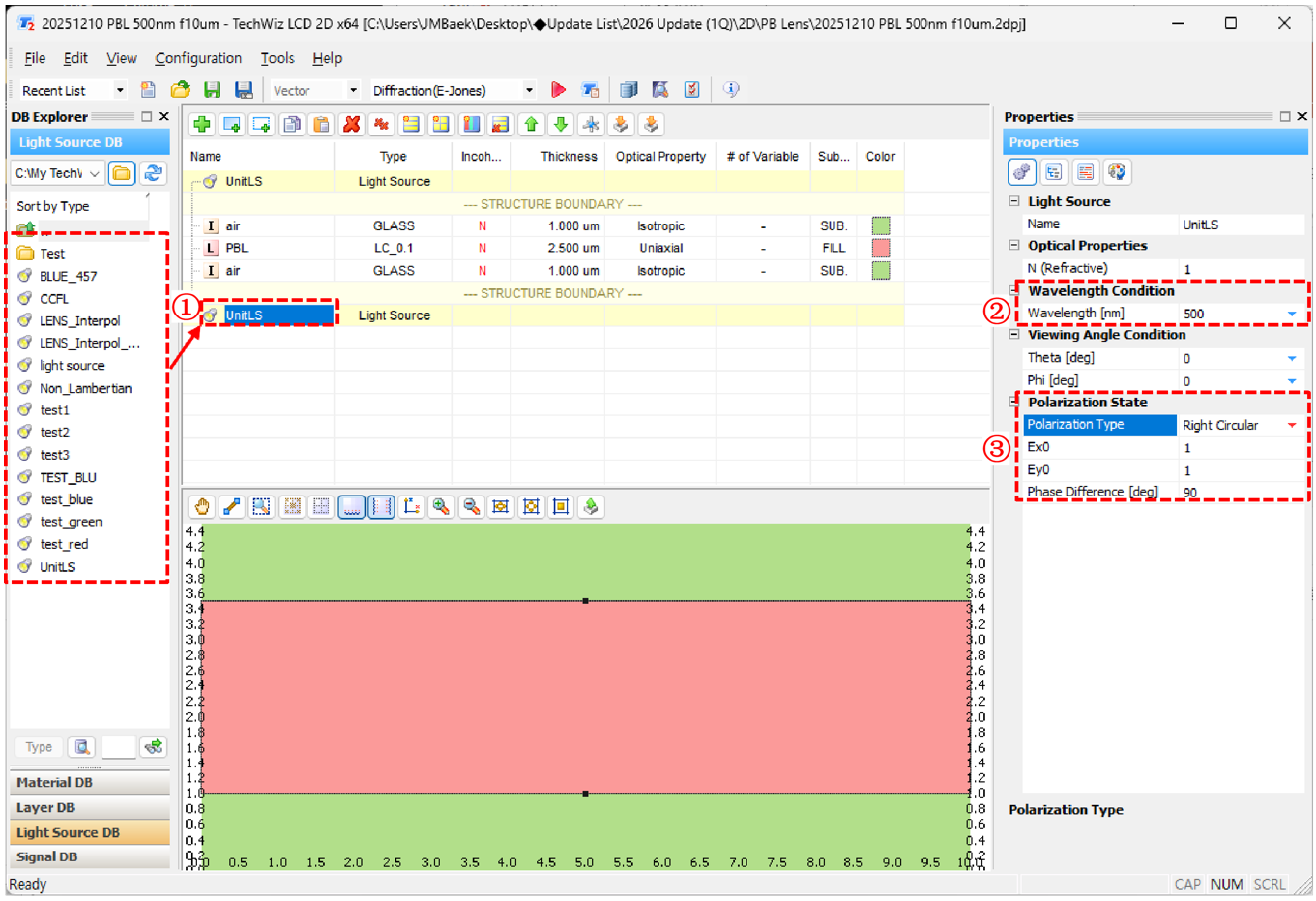

e) ①添加光源堆叠 → ②设置波长 → ③设置偏振类型

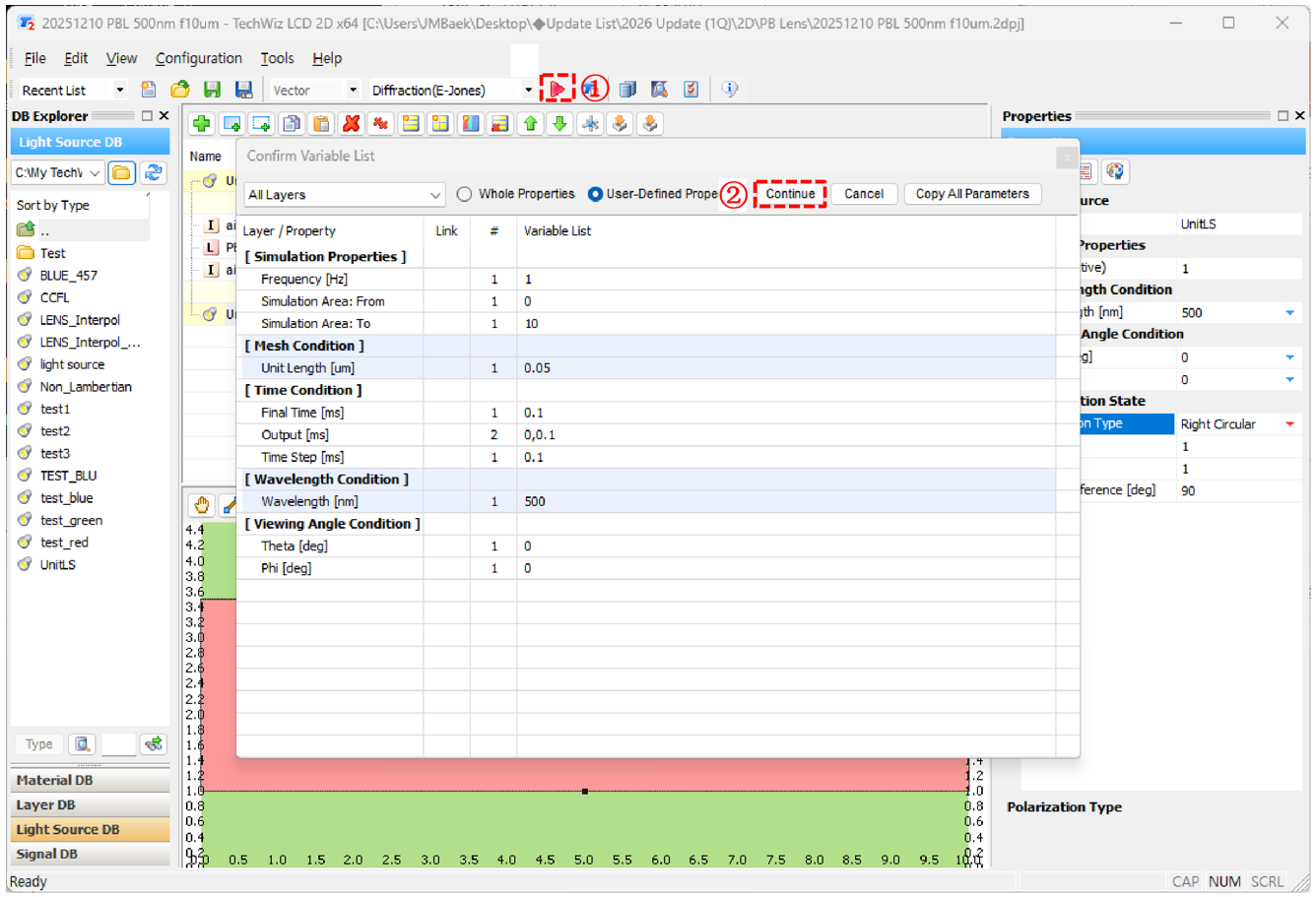

f) ①选择运行仿真 → ②点击继续

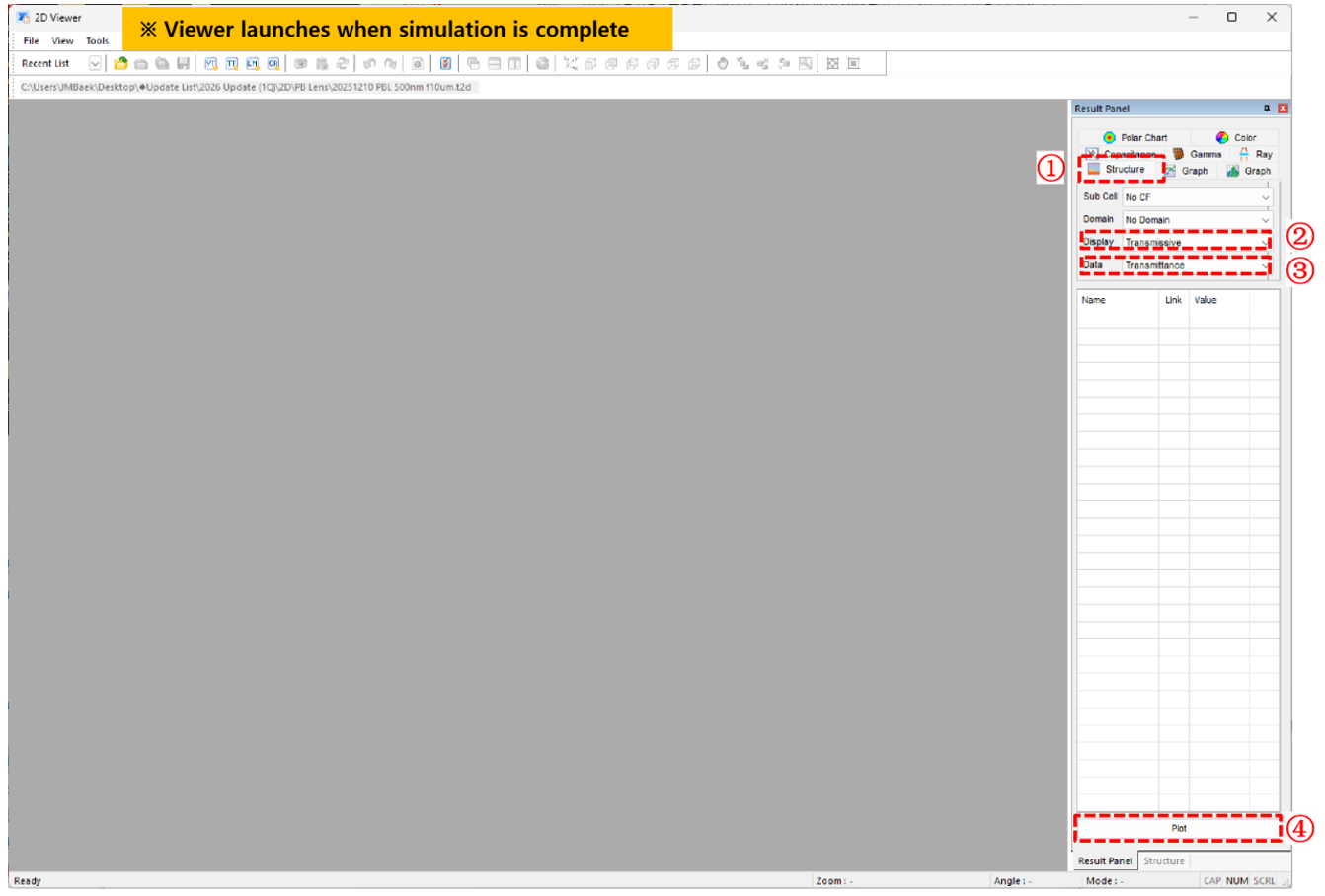

g) ①结构界面 → ②选择显示模式（透射式）→ ③选择数据类型（透射率）→ ④生成图表

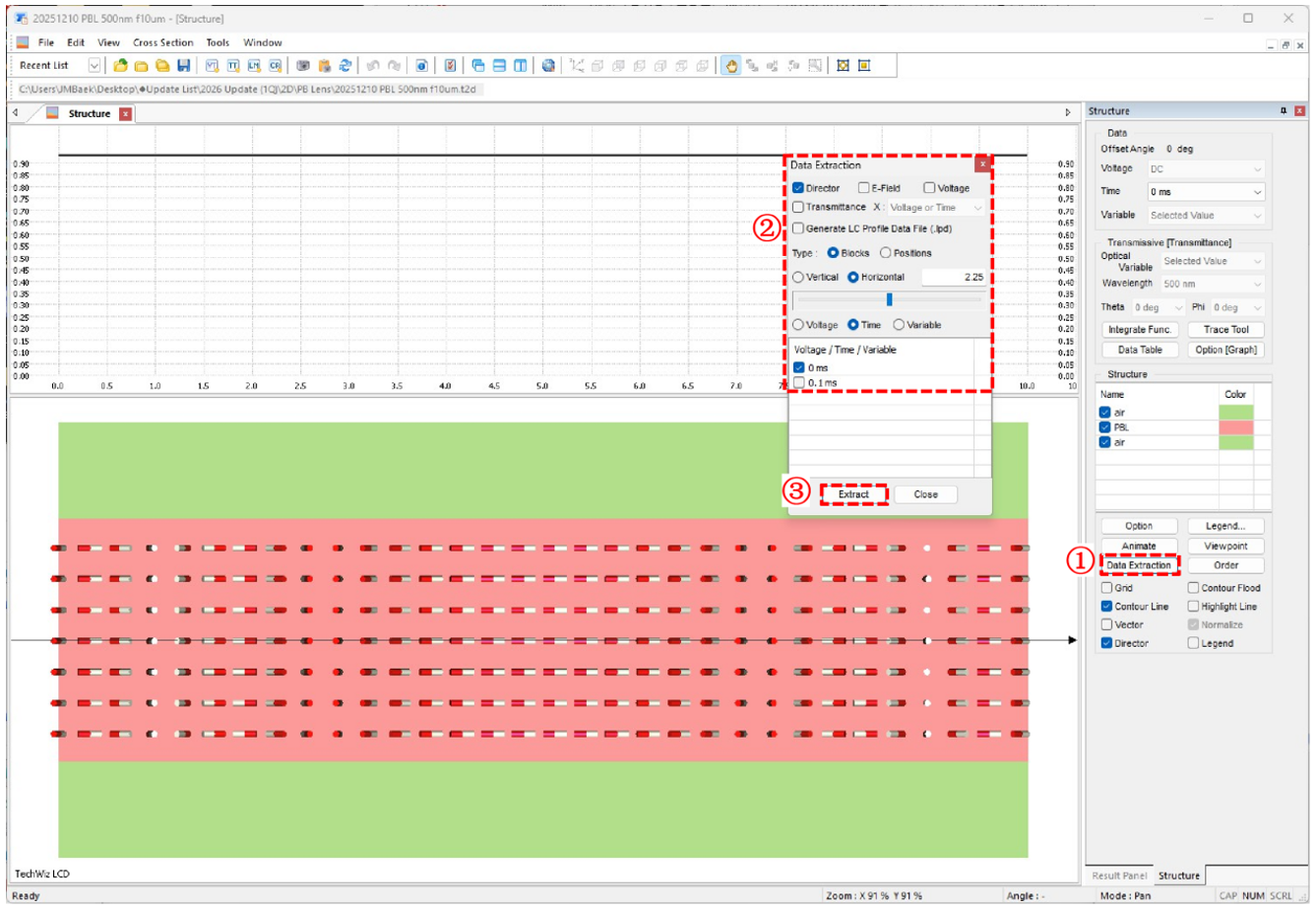

h) ①选择数据提取功能 → ②设置数据提取条件 → ③执行提取

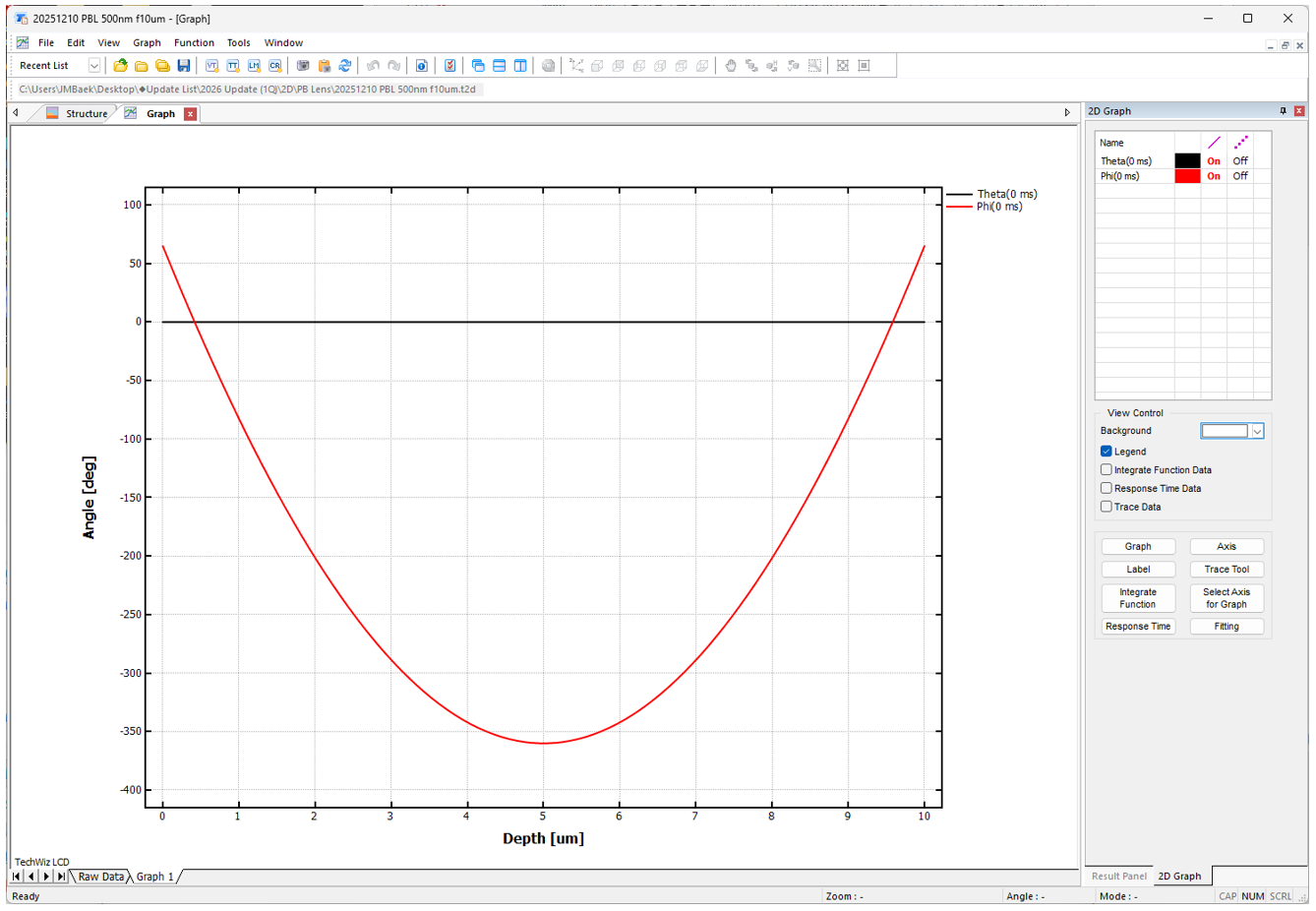

i) LC谱图结果

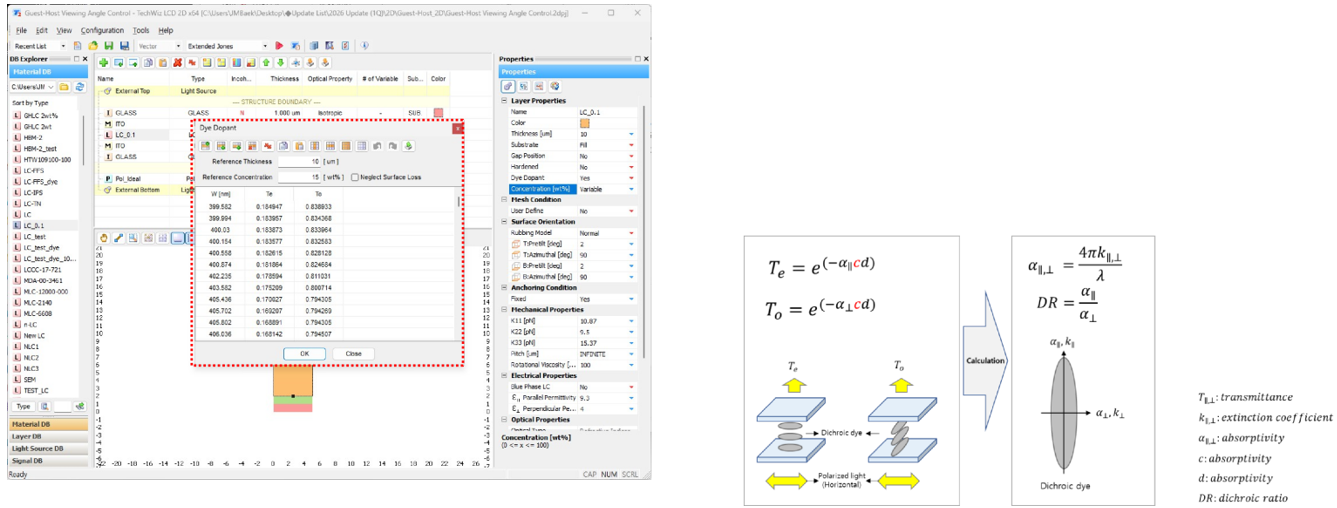

□ 宾主LC染料浓度计算方法
TechWiz LCD 2D / LC layer / Concentration [wt%] / ‘Dye Dopant’
• 染料掺杂剂
以实测宾主LC样品的透射率为参照，计算目标宾主LC体系的染料浓度。
-参考厚度：待测样品的厚度（液晶盒厚度）
-参考浓度：待测样品的染料浓度
TechWiz Viewer更新内容
□ 波长范围设置（多光源）
Viewer / Ray / Ray Tracing / Light Source / Type - Multiple / Multi Light Source / ‘Wavelength [nm]’
• 波长范围设置
在光线追踪多光源设置中新增了波长范围设置。
该范围定义为起始波长至结束波长，波长间隔遵循TechWiz LCD 2D光源波长条件中指定的步长。

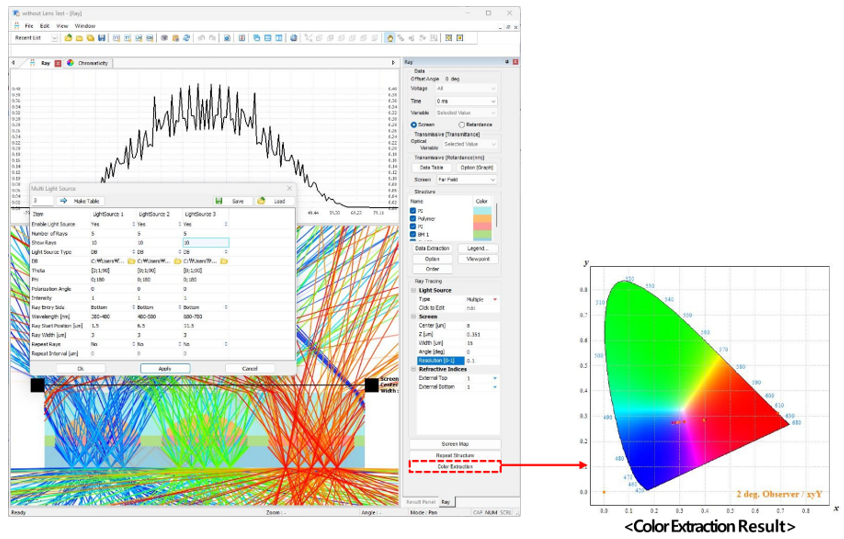

□ 颜色提取（光线追迹）
Viewer / Ray / ‘Color Extraction’
• 颜色提取
为光线追迹远场结果添加了颜色提取功能。
该功能可提供源自远场计算的颜色坐标。
当在多光源分析中使用两个或更多光源时，此功能可用。
颜色坐标以θ角的函数形式呈现。
注意：
如果在光线追踪中使用光谱光源数据库（DB），则该数据库的光谱采样间隔必须与
TechWiz LCD 2D中指定的波长间隔保持一致。若间隔不一致，可能导致计算精度下降。

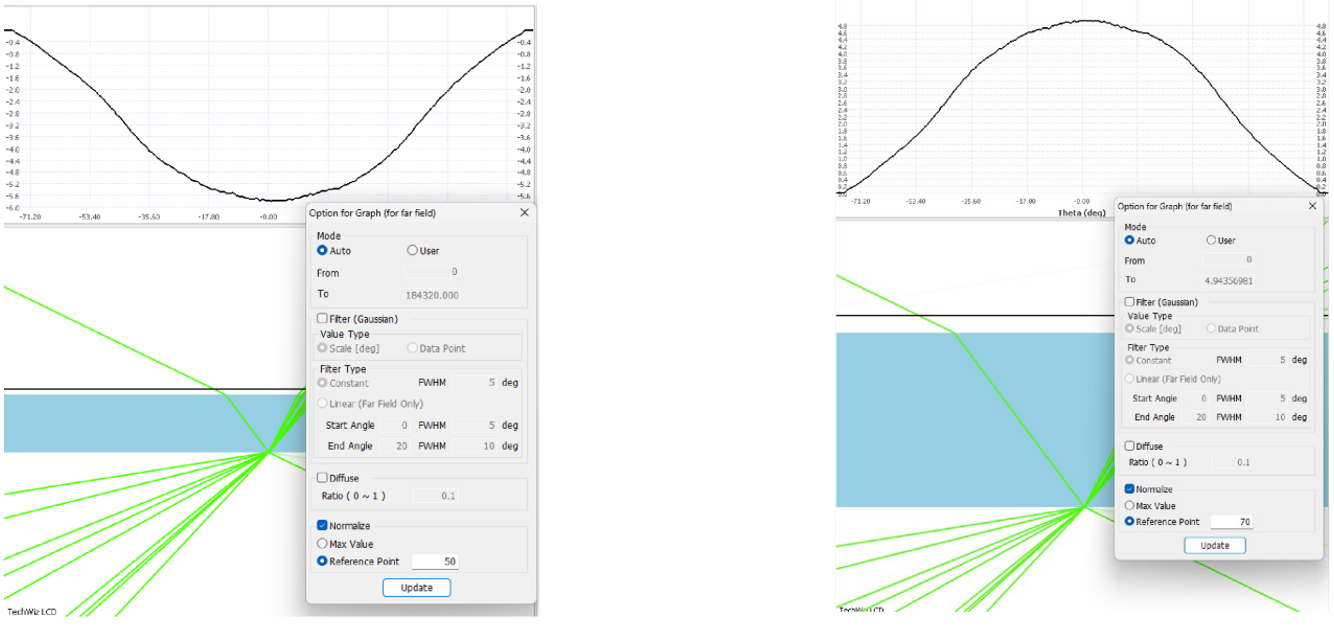

□ 归一化图中负值问题
在光线选项卡的远场分析中对图形进行归一化时出现负值的问题已得到修复。

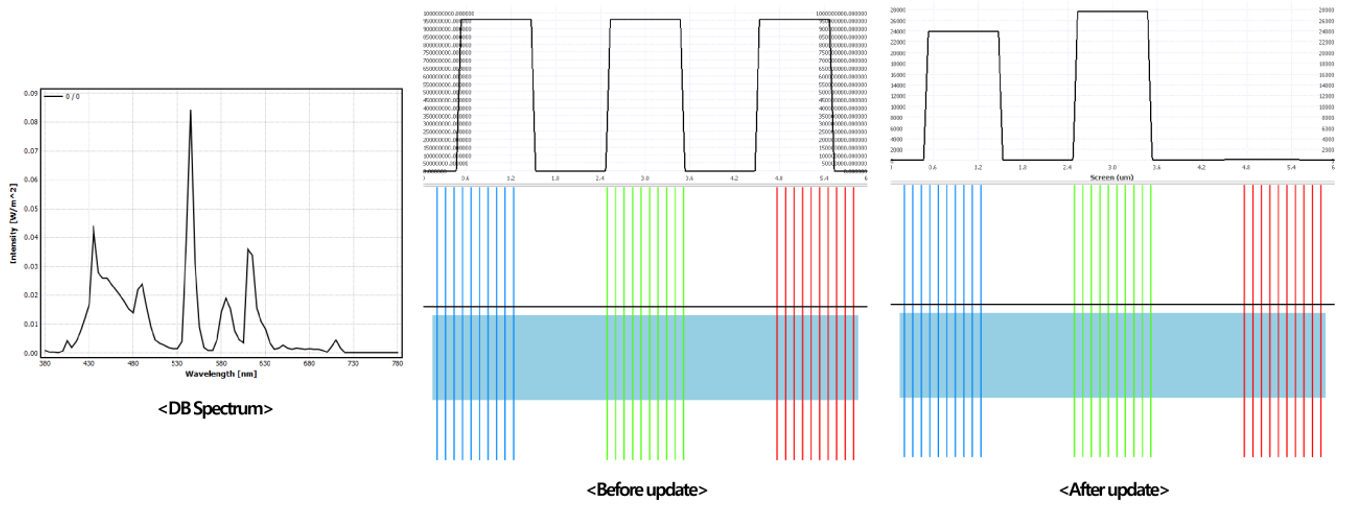

□ DB频谱强度
在光线选项卡的多光源中，所选DB频谱强度未正确应用的问题已得到修复。

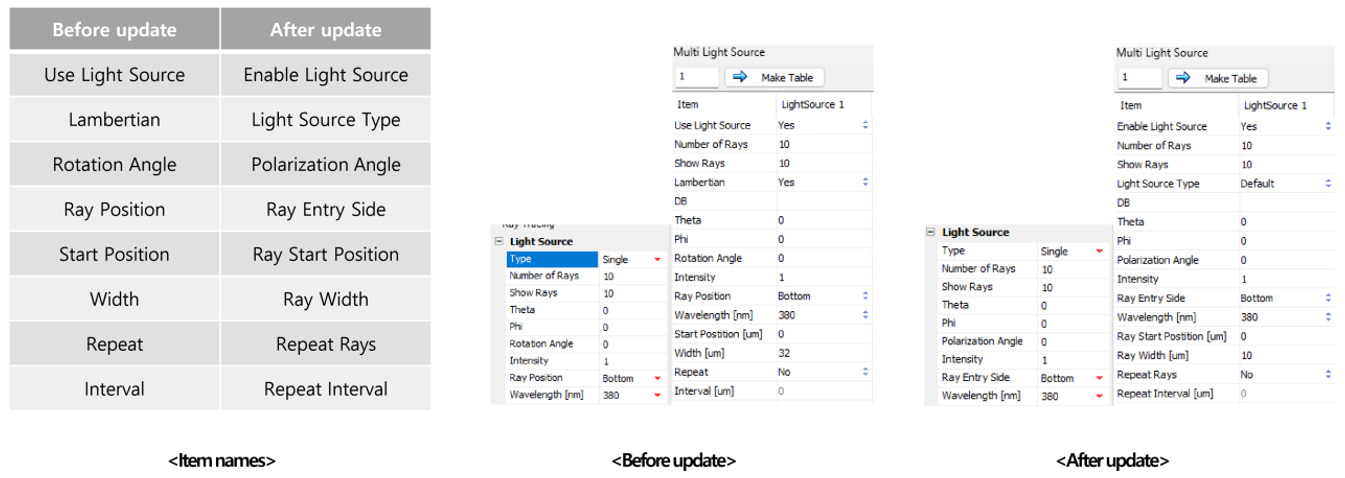

□ 单/多光源项目名称
在光线选项卡中更新了单/多光源中的项目名称

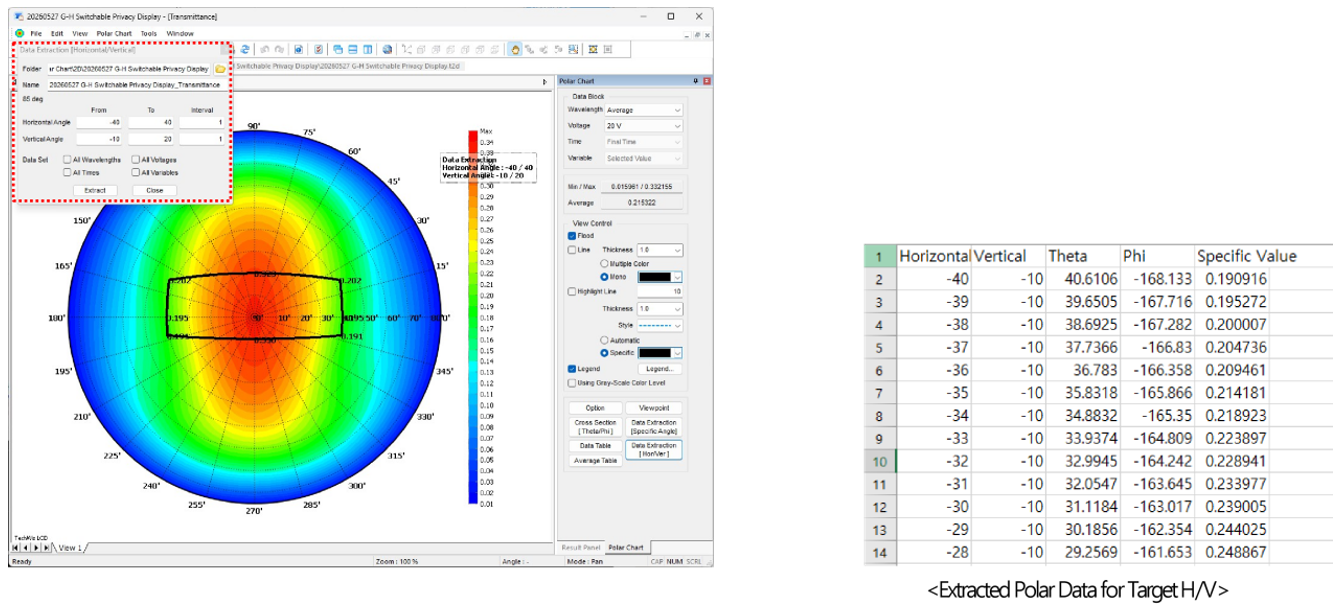

□ 水平/垂直视角数据提取
Viewer / Polar Chart / ‘Data Extraction [Hor/Ver]’
• 数据提取
在用户自定义的直角坐标系（H，V）范围内提取极坐标（θ，Φ）数据
（提取的数据将保存为项目目录中的CSV文件）
|
