VirtualLab Fusion 2020.2新版本功能说明
时间:2020-12-27 21:02来源:讯技光电作者: 技术部点击:打印
总体信息

版本 2020.2 (Build 1.116)
升级服务 包含2020年第4季度
安装类型 版本2020.1 (Build 3.4)的升级

内容表

•新功能和更变
–光波导
–建模技术
–组件和探测器
–系统构建块
•其他(编程/个性化,操作,性能等)

新功能–光波导

具有调制光栅参数的区域



足迹和光栅分析工具

现在可以使用一种新工具来分析光波导内的足迹信息。 这使用户可以了解光在到达有源探测器的途中是否与光栅区域发生相互作用。



足迹和光栅分析工具

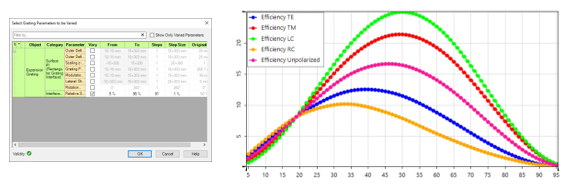

除了足迹分析之外,还提取了每个光栅区域被照亮的方向。 用户可以有选择地对光栅参数范围进行定义,以适用于制造。
该工具针对每个方向,光栅和阶次计算B算子(瑞利矩阵)。
这使用户对参数范围内光栅的可用性能有大致的了解。

评估后的瑞利矩阵存储在数据阵列中,可以用作调制光栅区域内的查找表。
这样,我们就可以对具有调制光栅区域的光波导进行参数优化,而无需在优化过程中执行严格的光栅分析。 所有光栅效应都经过预先计算,从而显着提高了性能。



杂项更变–光波导光学设置
•现在,光波导光学装置中包括各种类型的光学装置元件,例如高斯波,理想反射镜和两点对比探测器。
•现在可以通过单独的对话框查看存储在光栅区域查找表中的波长和方向信息。
•现在可以为区域分割定义任意的方向角度。



新功能–建模/仿真

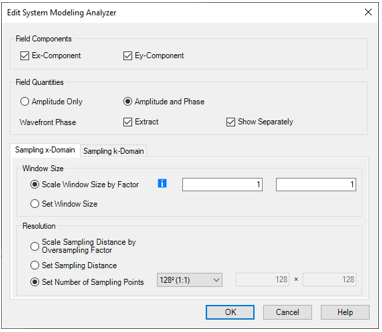

系统建模分析器
新的分析器可用于提供场追迹仿真中的中间传播结果。
分析器提供配置中所有输入和输出通道的x和k域中的场。
该功能能够让您了解光在系统中传播时会发生什么,并使您能够更好地理解传播步骤。



新功能–组件和探测器
新的求解器选项卡– GRIN组件
GRIN的“求解器”选项卡和“折射率调制的介质组件”添加了其他信息,并链接到网页以供进一步阅读。


光学设置工具(转换)
在VirtualLab Fusion的最新更新中,我们更变了产品结构,并将旧的光栅工具箱放到VirtualLab Fusion Advanced版本中。
仍然可以选择使用“光栅光学装置”,在该系统中不能随意修改系统(它始终需要包含理想的平面波,一个光栅组件和探测器/分析器)。
为了将旧的光栅工具箱进一步集成到VirtualLab Fusion Advanced中,开发了一种新工具,可将光栅光学装置转换为通用光学设置。
