全新的VirtualLab Fusion 2025.1-功能概述
二、 功能概述

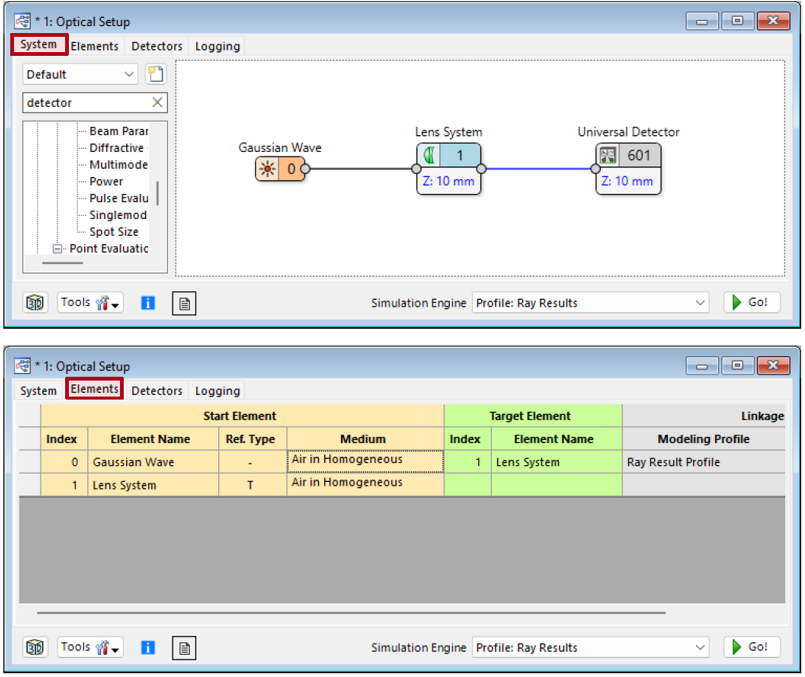

(一) 新的光学设置文档

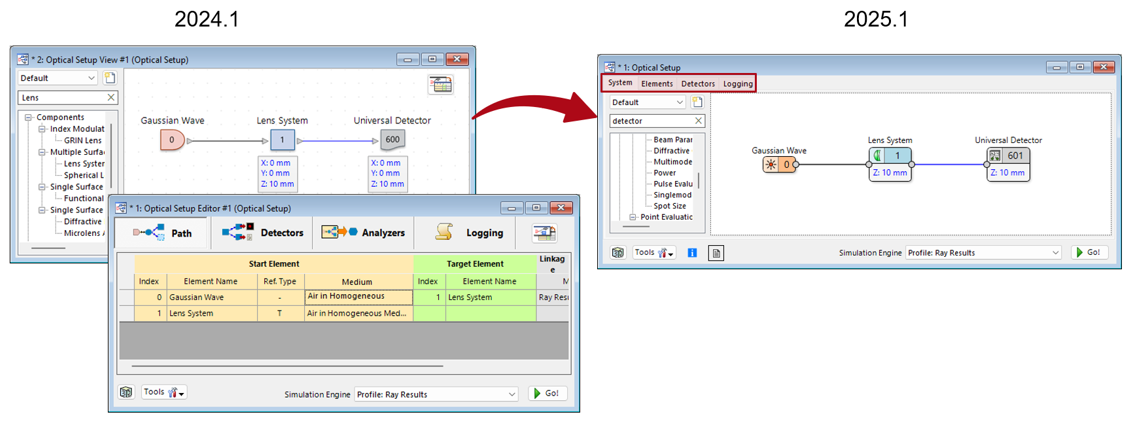

重新设计的光学设置视图：所有参数，一目了然
• 光学设置视图经过全面重新设计，将所有系统信息统一在单一文档界面中。
• 本次重新设计将之前分散的数据整合到一个全面的视图中，简化了工作流程和分析。
新文档提供的格式有：
− 统一展示所有光学系统参数；
− 直观的文档式组织形式；
− 增强设置细节可访问性
新版本消除了视图切换，同时保持完整的技术流程，显著提高了用户效率。
重新设计的界面以优雅简约的布局呈现光学系统全面的数据，在保留完整功能的同时，打造出更清爽、更专注的工作空间。

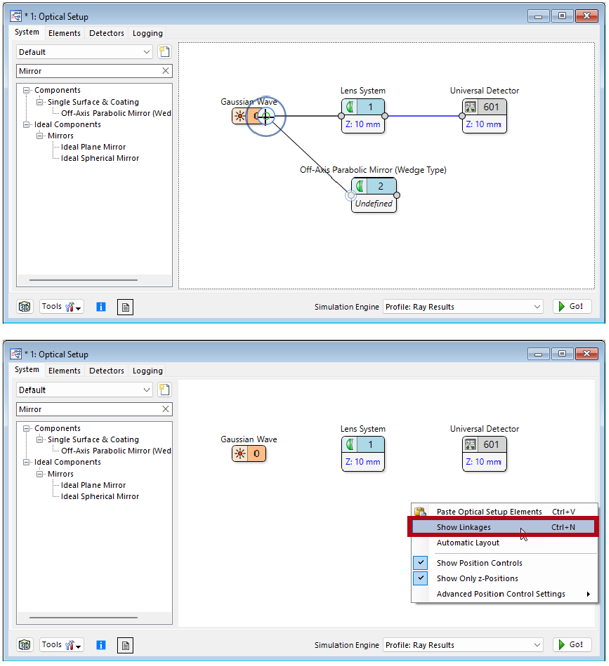

重新设计的光学设置视图：优化交互体验与导览设计
重新设计的光学设置视图现在包括直观的对齐工具和工作流程优化：
− 智能定位连接线
• 确保完美注释对齐，可通过右键切换可见性。
− 简化快捷键
• 使用Shift+双击更改连接类型(*T/R/0/1*)
• 使用Ctrl+0重置缩放

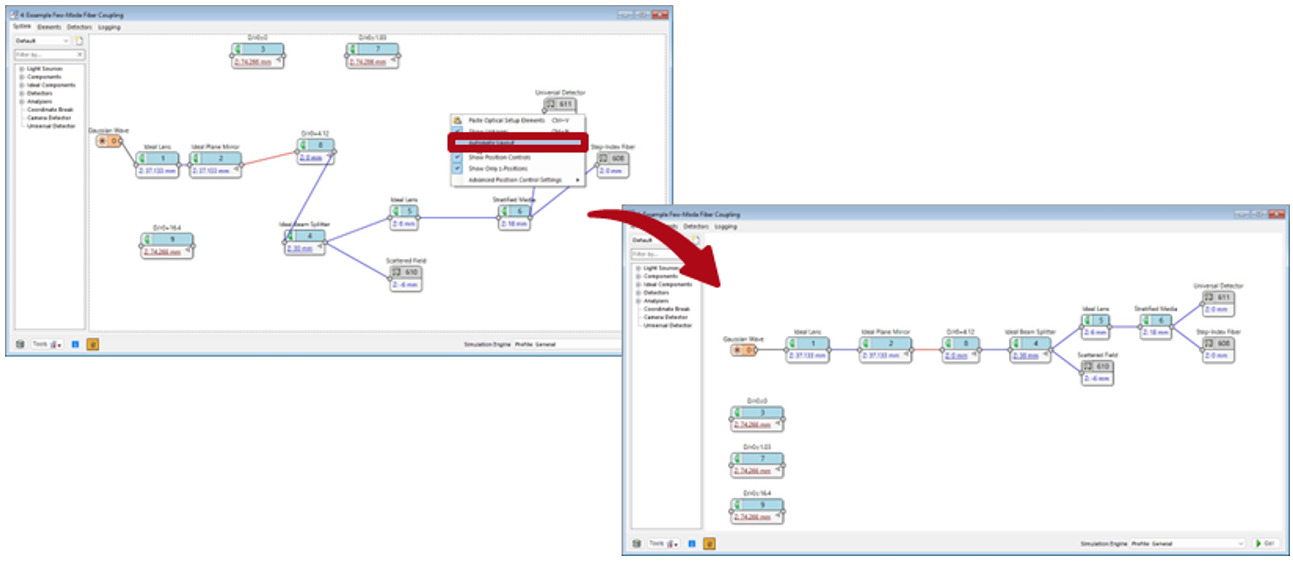

重新设计的光学设置视图：自动布局
• 通过单击轻松组织您的光学设置，将复杂系统转换为清晰、可读的设计。

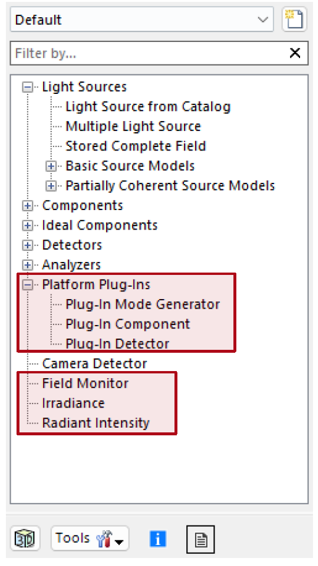

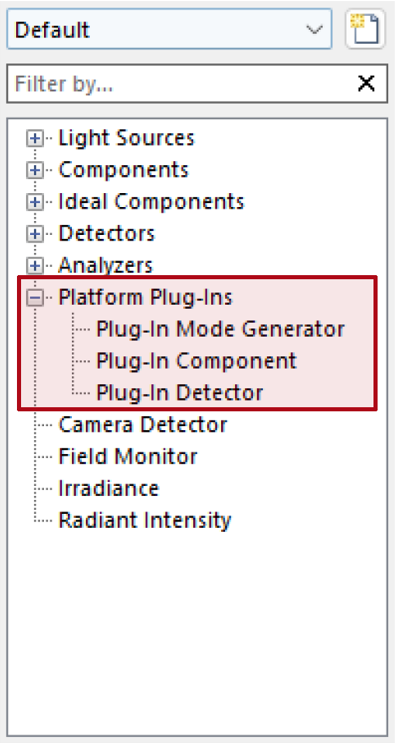

光学设置视图：新建默认树状视图
• VirtualLab Fusion中的标准光学设置树状视图已重新组织以提高工作流程清晰度：
‐ 新的专用部分平台插件
▷插件模式生成器
▷插件元件
▷插件探测器
‐ 新增根级条目：
▷场监视器：直接x/k域场提取
▷辐射探测器：辐照度和辐射强度计算

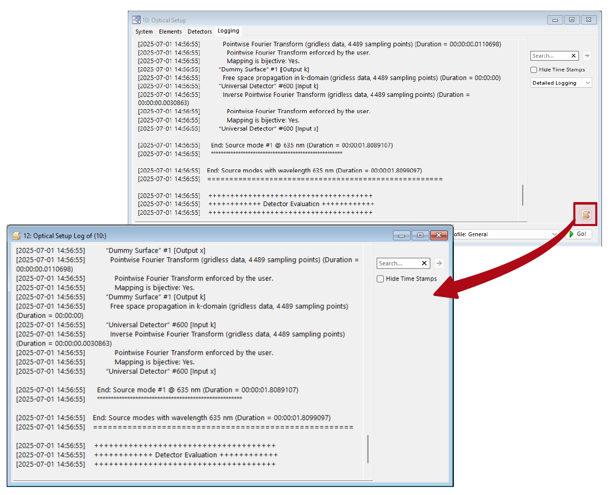

光学设置视图：提取进程日志信息
• VirtualLab Fusion 现已优化仿真流程日志访问功能，助您更深入洞察分析：
‐ 仿真后一键提取
计算完成后，日志可以顺利导出
‐ 灵活对比
轻松跨多组仿真结果进行交叉比对
‐ 集成访问
日志记录始终可在光学设置视图中查看

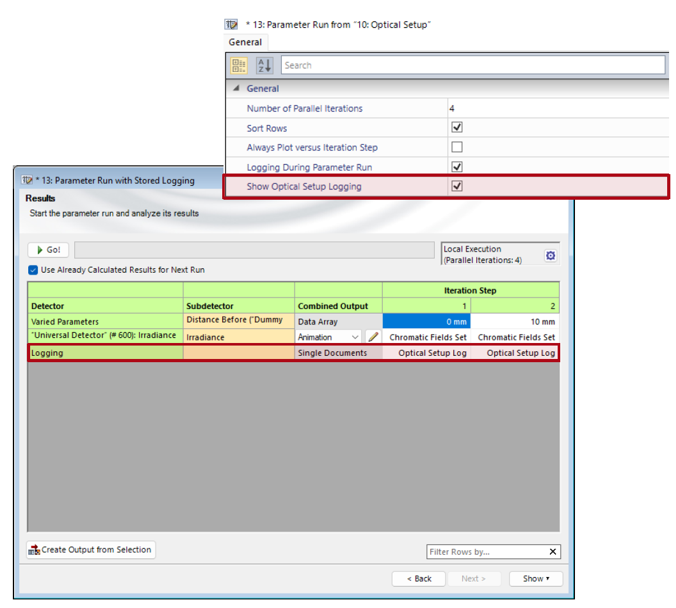

参数运行日志增强
• 为参数运行提供逐次迭代过程日志记录功能：
‐ 新特性:
▷ 日志条目直接存储于参数运行结果表中
▷ 通过属性浏览器勾选框即可启用
‐ 关键优势:
▷ 追踪仿真在迭代过程中的演变
▷ 将参数与中间结果关联对应
▷ 更高效地调试复杂优化过程
(二) 通过插件模式生成器，元件和探测器打开VirtualLab Fusion建模平台
可扩展仿真平台
• VirtualLab Fusion 2025.1引入了开放的插件接口其中包含：
‐ 模式生成器
‐ 元件
‐ 探测器
• 这将带来以下主要好处：
对客户:
无限的灵活性，实现定制化仿真
对我们:
无需完整发布周期即可快速交付解决方案
• 这种协同作用在保持平台稳定性的同时加速了创新进程。

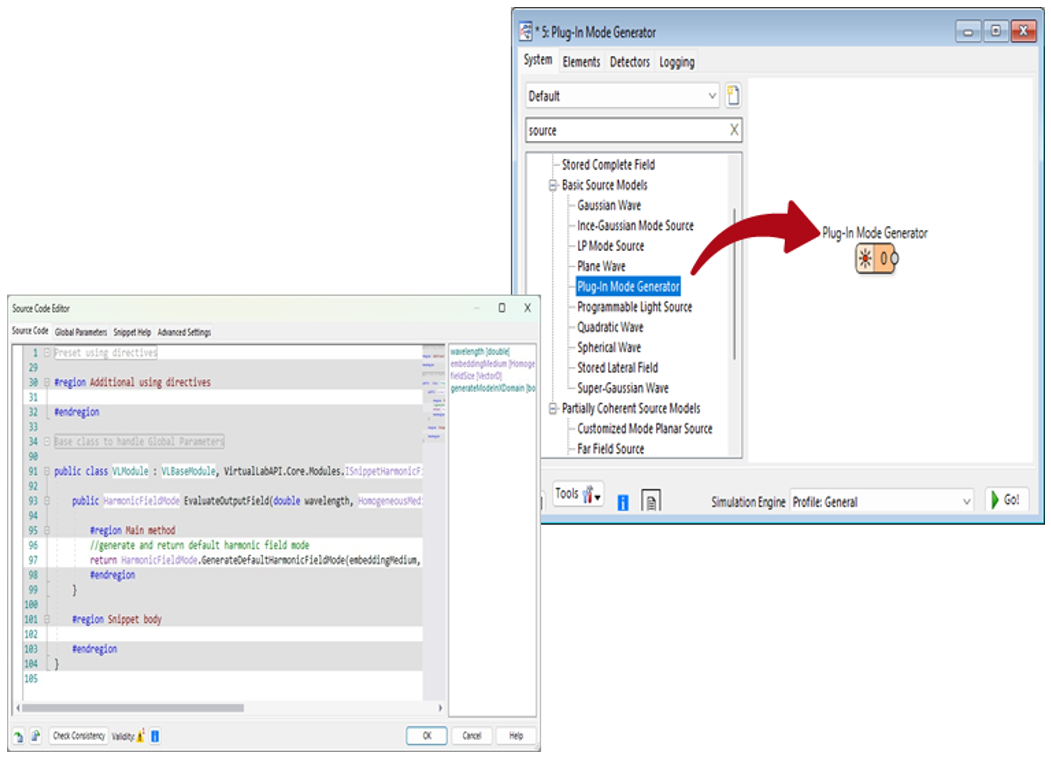

插件模式生成器
• 插件模式生成器可用于根据您的需要定义任意的横向场分布。
• 定义应用程序所需的任何光束轮廓文件。

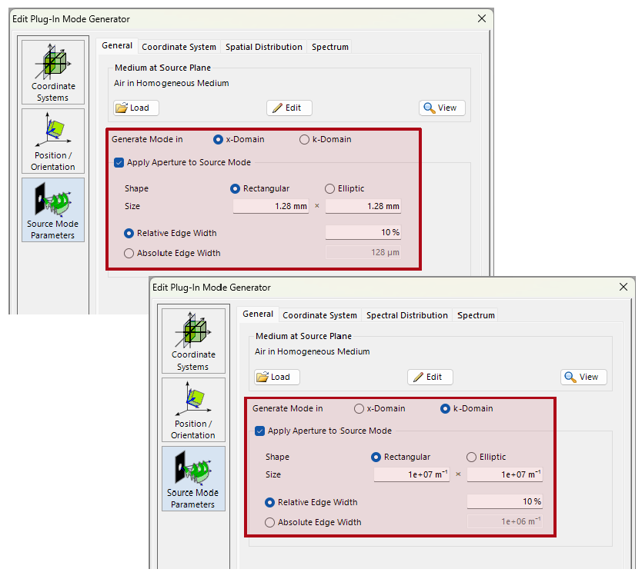

插件模式生成器– x域与k域定义说明
• 插件模式生成器支持用户通过直观的C#脚本在x域或k域中自定义横向场，将高级语言的灵活性与即用型物理计算结果完美结合。
• 此外，用户还可通过VirtualLab Fusion的标准界面定义平滑孔径，并将其应用于所生成的模式中。

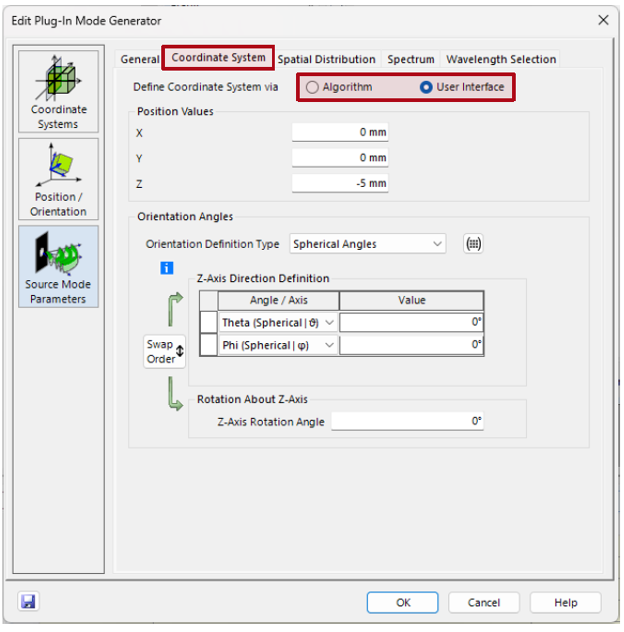

插件模式生成器-坐标系统
• 插件模式生成器支持用户自定义坐标来生成模式，可通过以下两种方式指定：
− 图形化通过VirtualLab Fusion的UI，或
− 在c#脚本中编程
• 此相对坐标系（以系统坐标系为基准）可实现光源模式在任意位置的精确定位与定向。
插件模式生成器–谐波场模式定义
• 插件模式生成器使用c#脚本通过指定一个谐波场模式对象来定义横向光场分布。
• 用户可以指定：
‐ 任意复值分布的Eₓ和Eᵧ光场
‐ 波前特性，包括相位和相位梯度，用于完整的光源表征

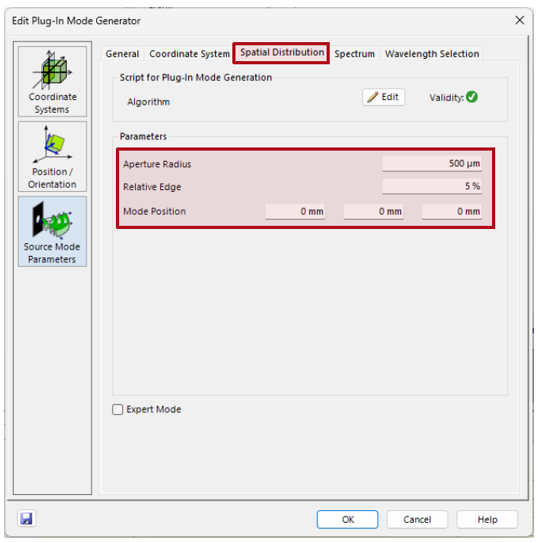

• c#脚本的参数可以通过以下方式访问
‐ 标准UI输入/对话框
‐ 参数概述表/树
‐ 参数运行

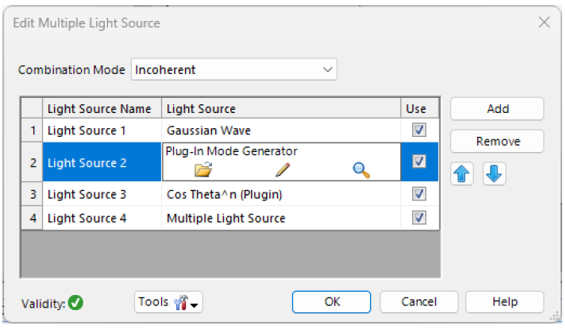

插件模式生成器-使用多光源
• VirtualLab Fusion的多光源已经完全重新实现解锁：
‐ 不受限制地使用目录中的所有光源
‐ 通过插件模式生成器无缝集成自定义光源
‐ 嵌套配置（例如，多光源嵌套在其他光源中）
• 这支持直接的多模式光源定义，其中每个光源模式可以通过插件模式生成器或来自目录的任何标准光源。

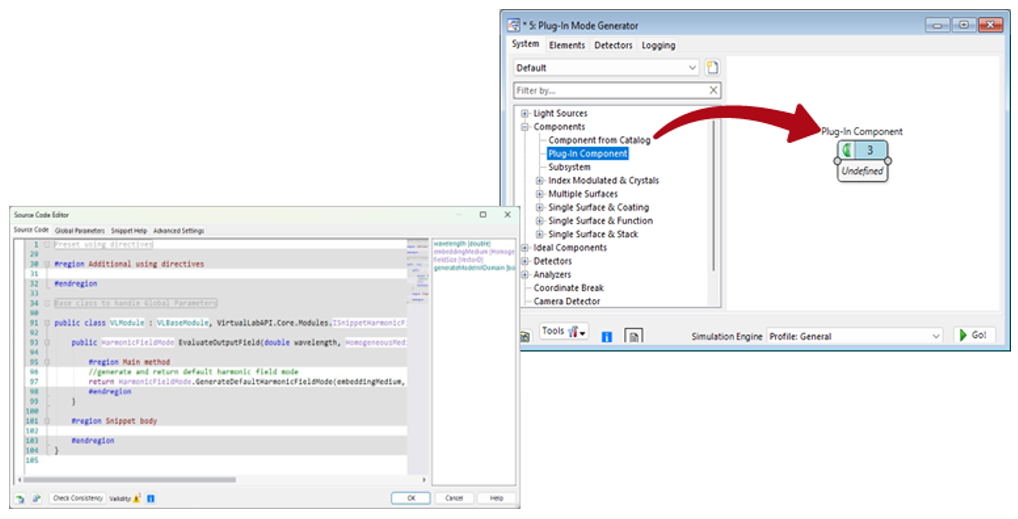

插件元件
• 插件元件支持自定义仿真模型，可扩展VirtualLab的内置选项。
• 将专有方法无缝集成至您的仿真流程中。

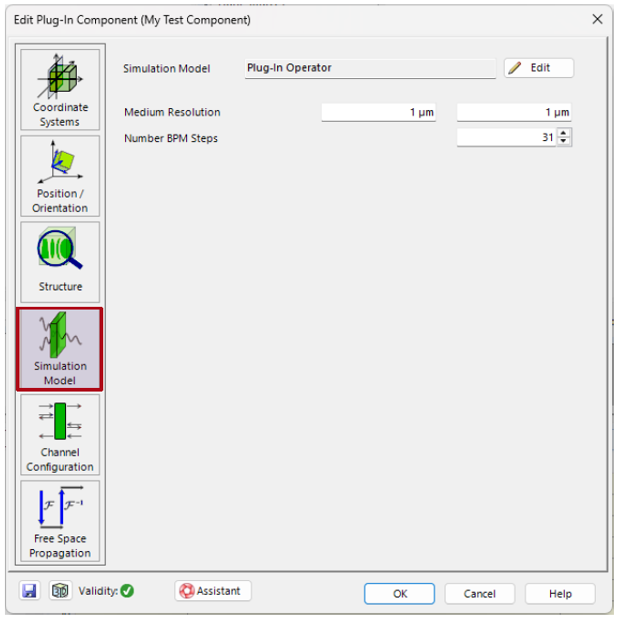

插件元件–仿真模型的配置
• 仿真模型是通过专用GUI部分中的c#脚本定义的。
• c#脚本的参数可以通过以下方式访问：
‐ 标准UI输入/对话框
‐ 参数概述表/树
‐ 参数运行

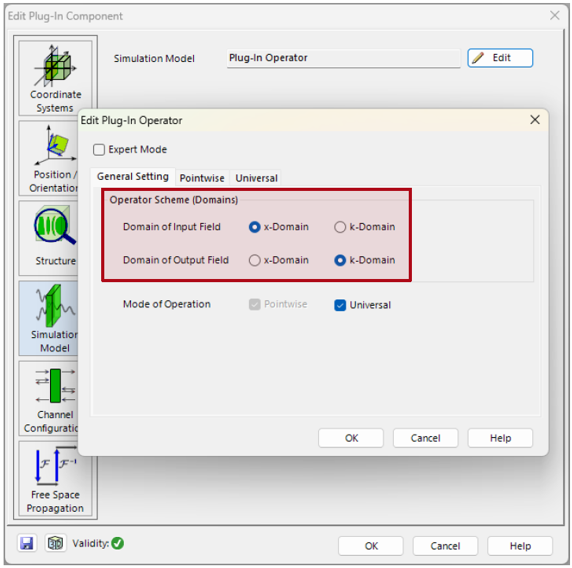

插件元件–域选择
• VirtualLab Fusion中的每个仿真模型都需要明确的输入和输出域定义。
• 插件元件的独特灵活性允许对输入/输出进行独立选择：
– X域
– K域

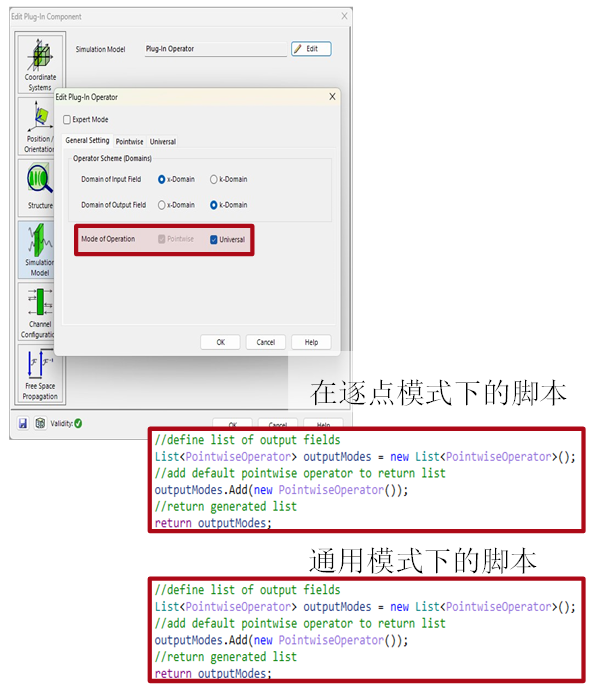

插件元件–域选择
• 所有仿真模型都要求选择逐点型或通用型操作模式。
• 逐点算符处理离散位置的场数据，而通用算符处理完整的场变换。
• 所选模式将决定需实现何种C#脚本接口，从而定义该算符的算法逻辑。

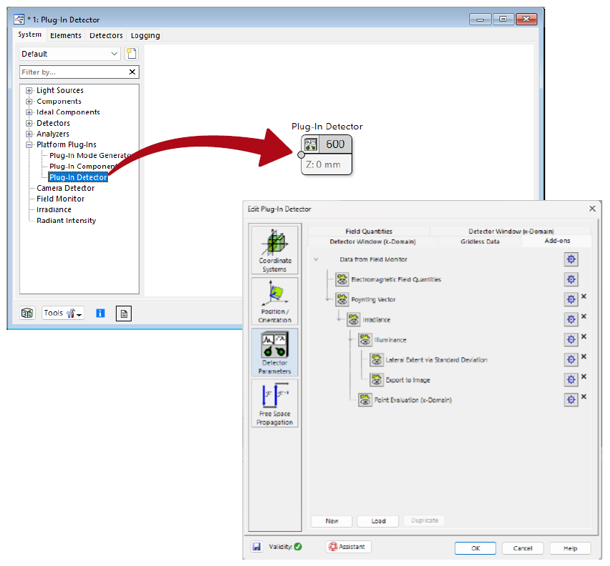

插件探测器
• 在VirtualLab Fusion 2025.1中，我们将通用探测器重命名为插件探测器，以便：
‐ 遵循插件元件与插件模式生成器的命名规范
‐ 更直观地展现其可定制特性
• 此更改保留了之前所有功能，同时提高了整个平台的概念一致性。

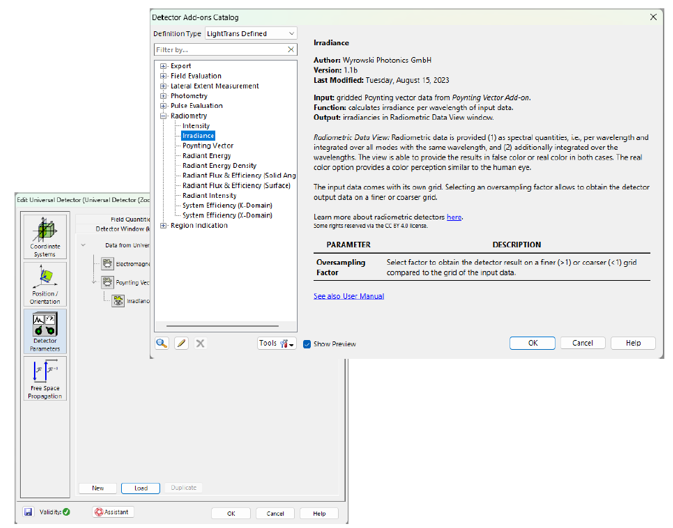

插件探测器-目录访问探测器附加元件
• VirtualLab Fusion 2025.1现在将插件探测器附加组件集成到标准目录系统中，从而实现：
‐ 无缝处理内置和自定义探测器附加组件
‐ 通过VirtualLab现有的目录接口进行集中访问
‐ 通过在线更新机制自动更新
• 这种集成为所有探测器类型提供了一致的工作流，同时保持了完整的可扩展性。

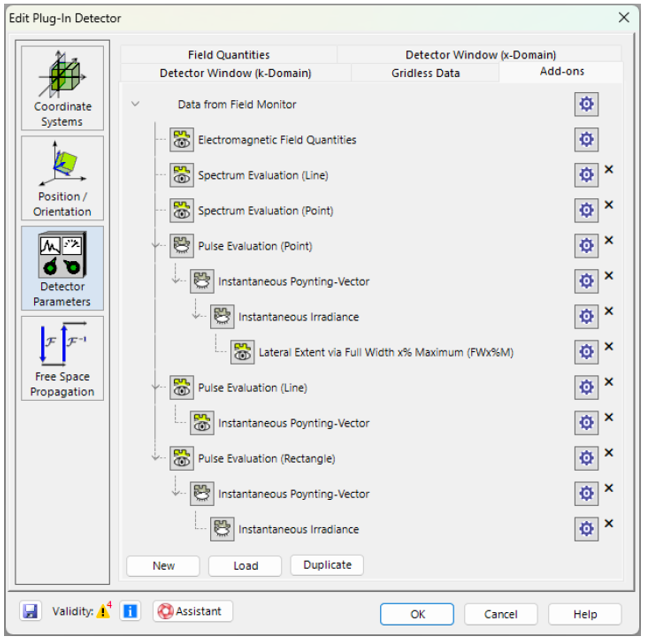

插件探测器——脉冲评估功能的全新扩展模块
• VirtualLab Fusion 2025.1引入了专门的探测器附加组件，用于全面的脉冲特性，包括：
‐ 瞬时坡印廷矢量分析
‐ 瞬时辐照度测量
‐ 脉冲能量计算
• 所有脉冲评估工具均可在检测器附加目录中获得，提供：
一键访问关键时间指标
与现有的脉冲仿真无缝集成

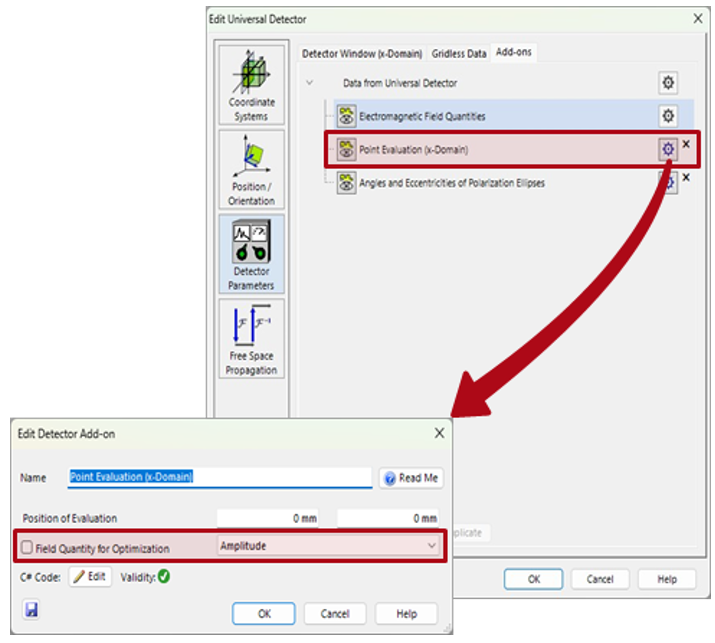

插件探测器-新的点评估附加元件
• 点评估附加组件可以在特定位置进行有针对性的分析，允许您：
‐ 在模拟中选择准确的评估点
‐ 选择要测量的场量
‐ 适用于生成采样数据的任何探测器

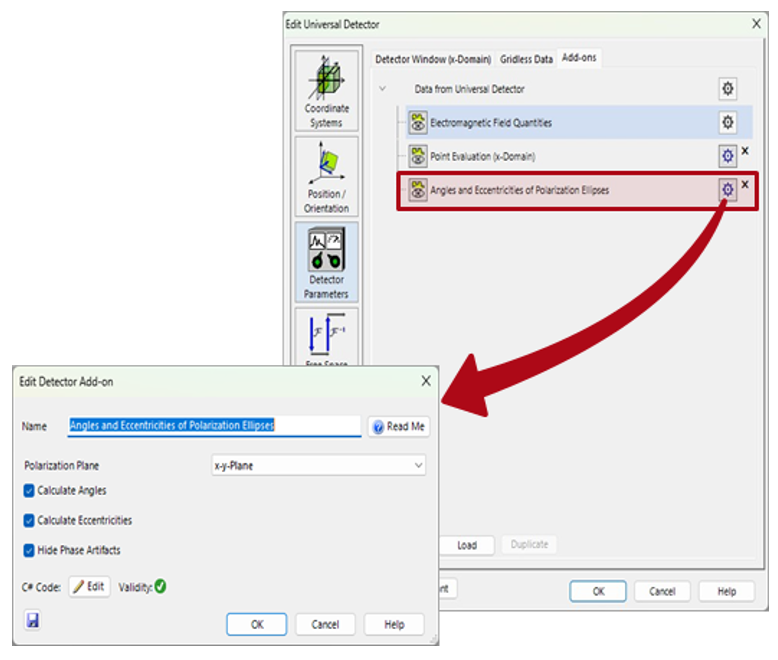

插件探测器-偏振椭圆信息附加元件
• 新的偏振椭圆探测器附加组件提取和显示：
‐ 旋转角度（ 长轴方向）
‐ 椭圆偏心率（圆/线偏振度
|
