最新版本号：
TechWiz LCD 3D [16,0,25,0730]

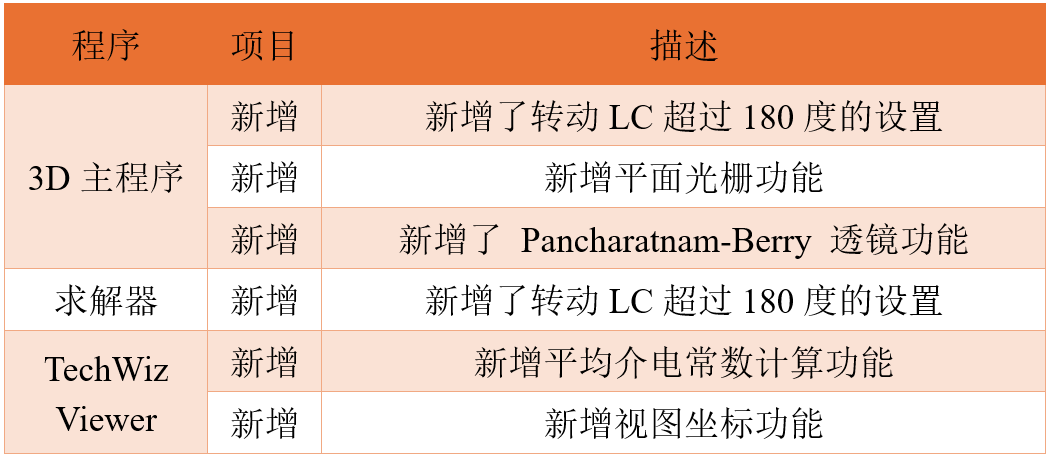

更新功能列表
更新功能详细说明：
3D主程序功能更新

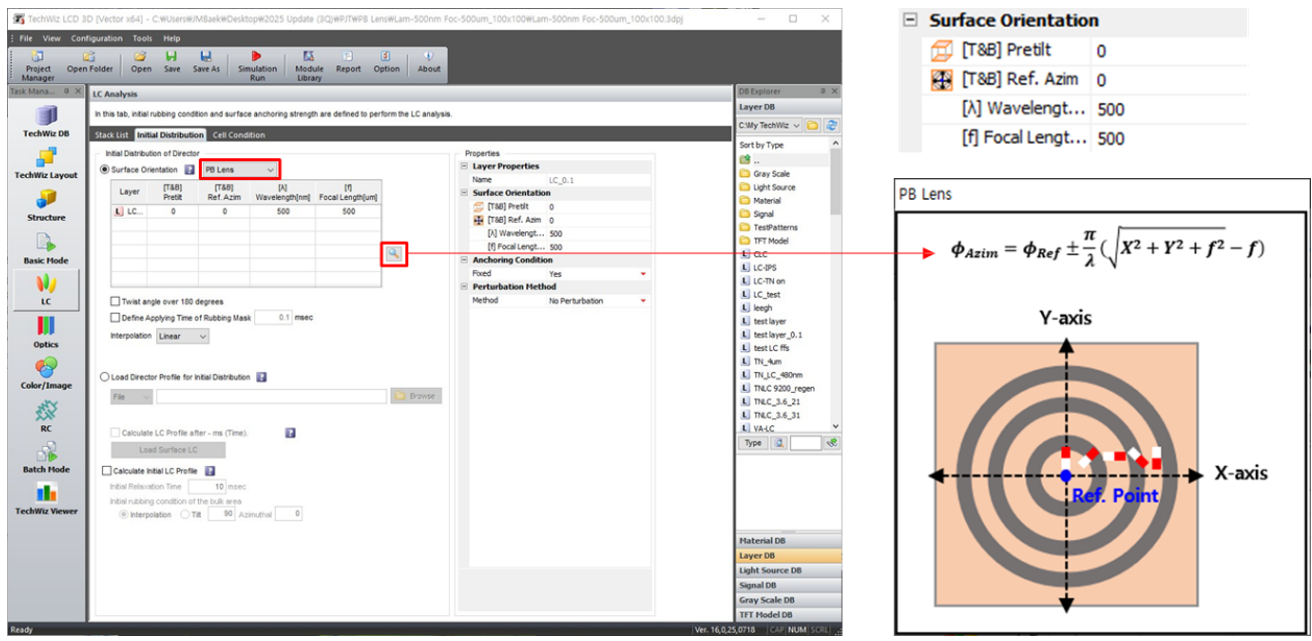

Pancharatnam-Berry (PB) 透镜功能（PB Lens）
TechWiz LCD 3D / LC / Initial Distribution / ‘PB Lens’。
基于仿真区域的中心，根据PB透镜方程对LC进行对齐。
PB 透镜结构仿真过程（利用PB 透镜函数）

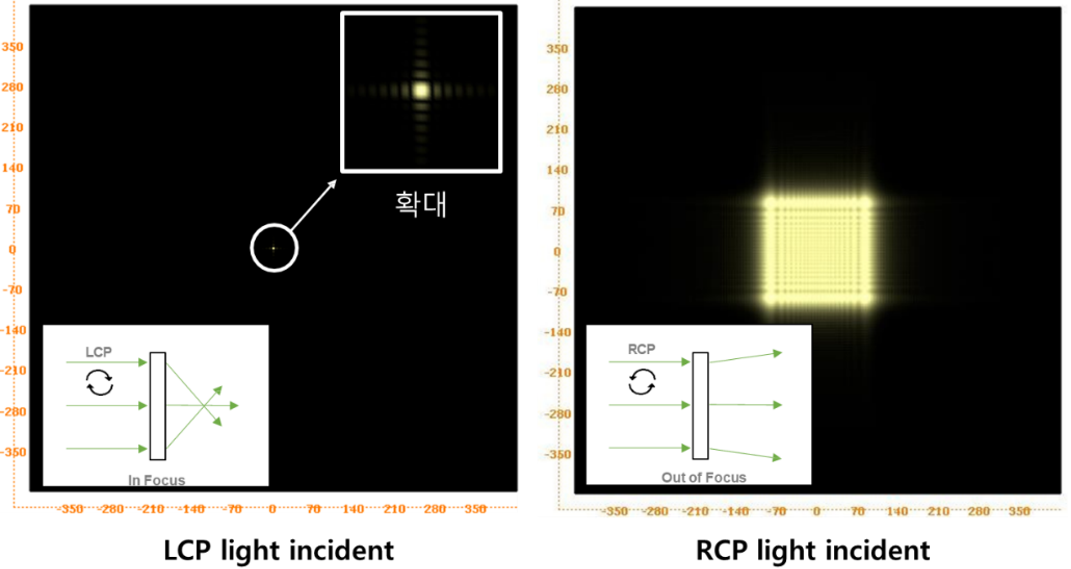

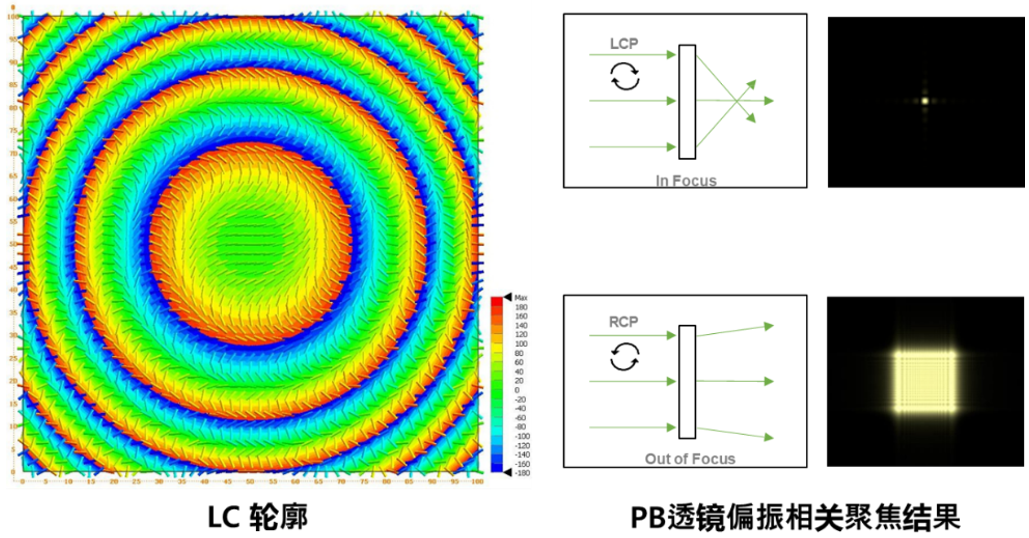

PB透镜通过引入几何相移来聚焦或扩散光，这取决于偏振状态。

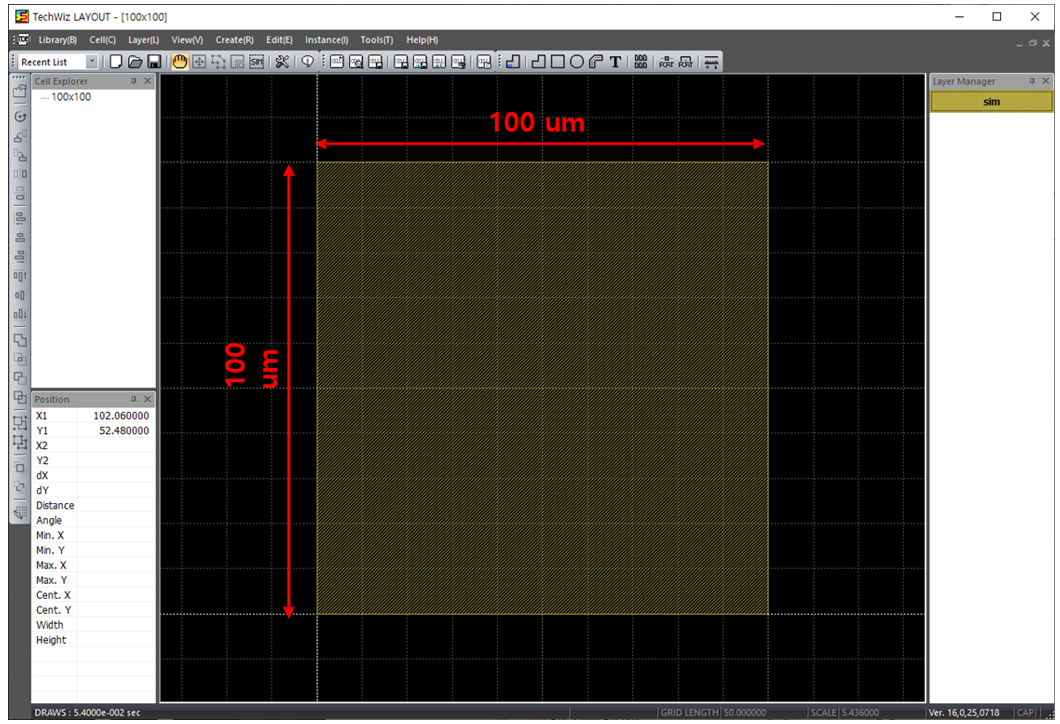

a) ① 生成仿真区域

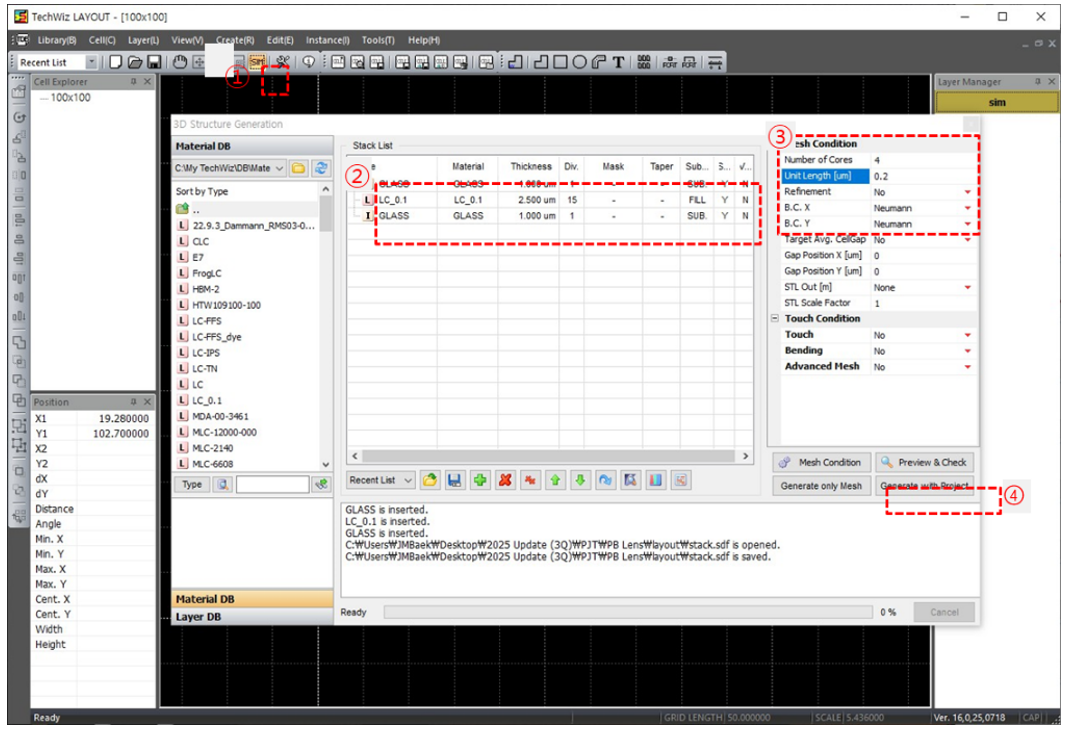

b) ① SIM (生成) → ②堆栈层并设置厚度→ ③设置网格条件→ ➃ 生成网格

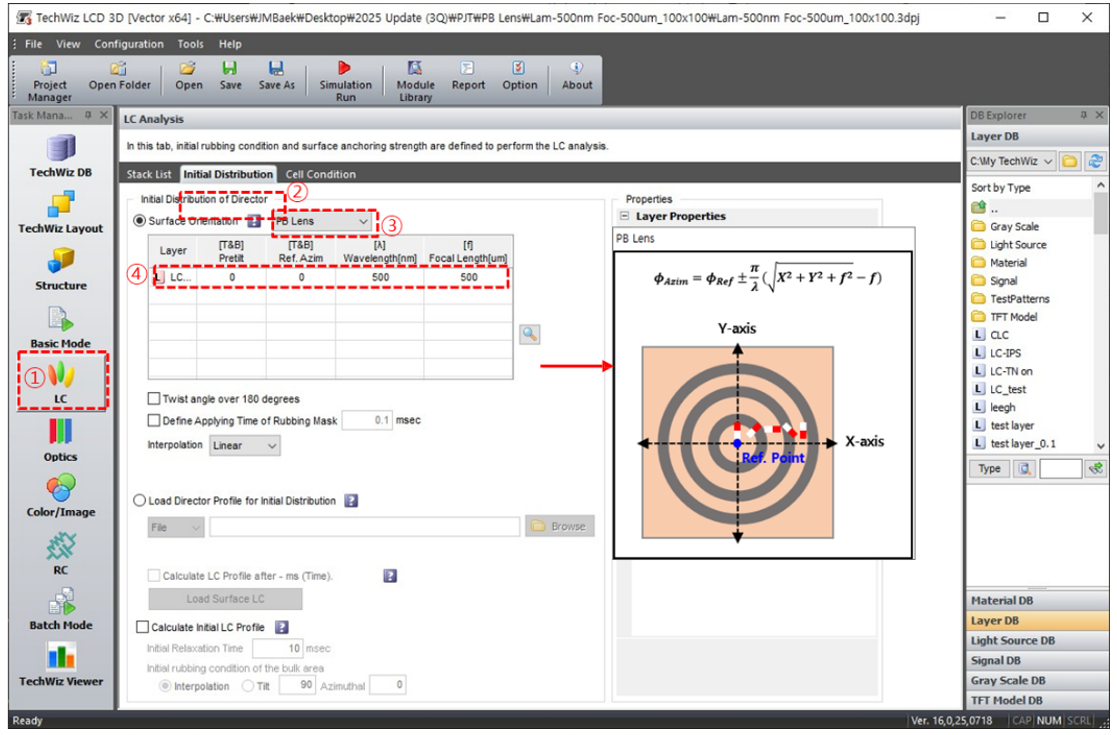

c) ①加载项目文件并选择LC选项卡→ ②初始分布→ ③选择平面光栅的表面方向→ ➃设置表面方向

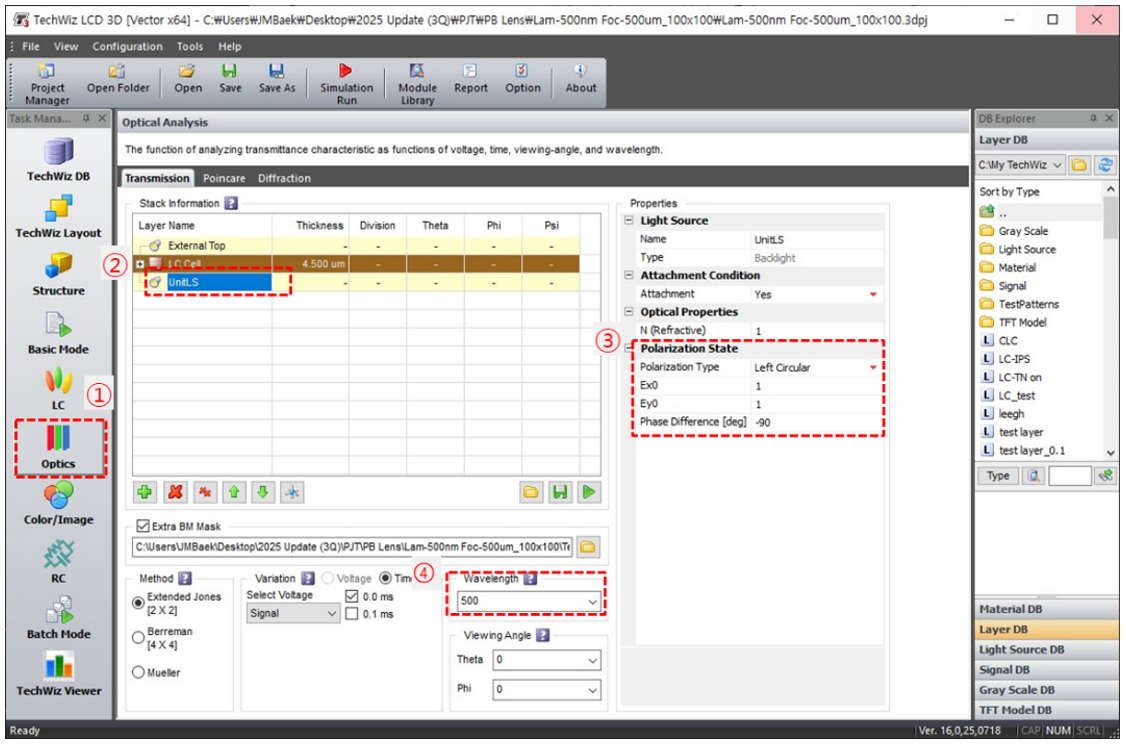

d) ①选择光学选项卡→ ②叠加光源→ ③设置偏振类型（左旋圆偏光）→ ➃ 设置波长

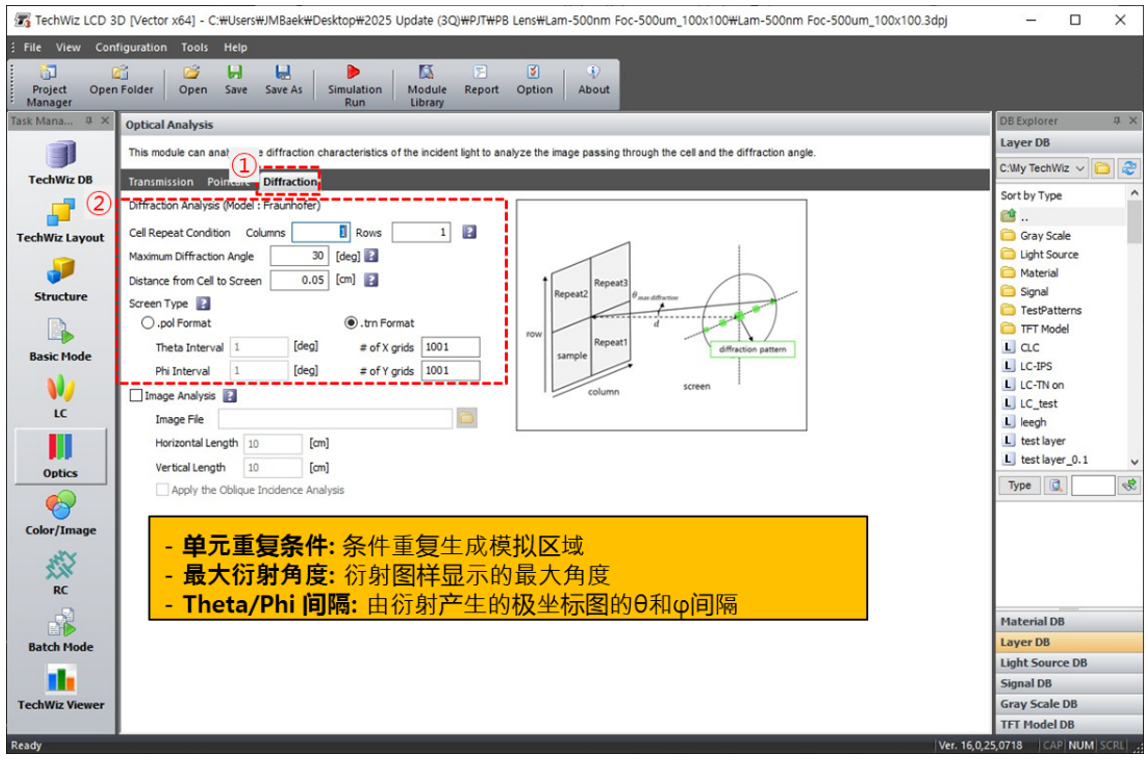

e) ①衍射选项卡→ ②设置衍射条件

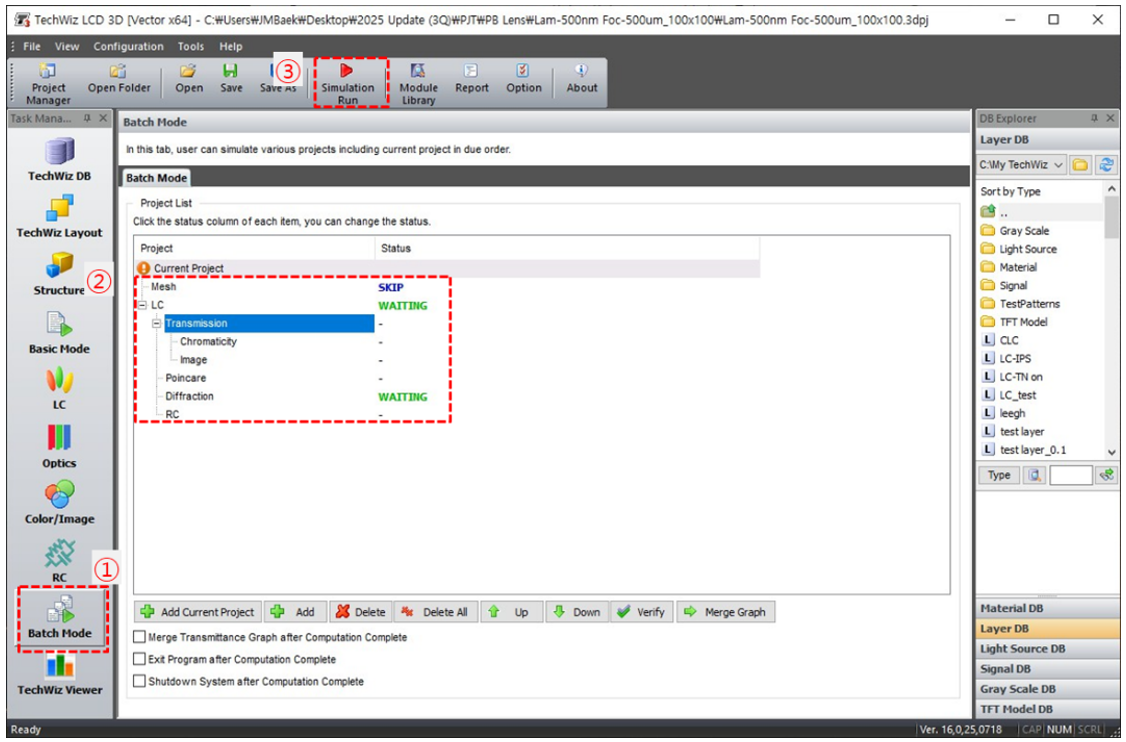

f) ①选择批处理模式→ ②设置状态→ ③ 运行仿真
g) LC分布结果在LC文件夹下的*.dat文件中
h) 衍射分析结果存放于 OPTICS_DIFFRACTION 文件夹中的 *_DIFFRACTION.trn 文件内。
TechWiz Viewer更新内容
平均介电常
Viewer / File / ‘Export Data by Grid

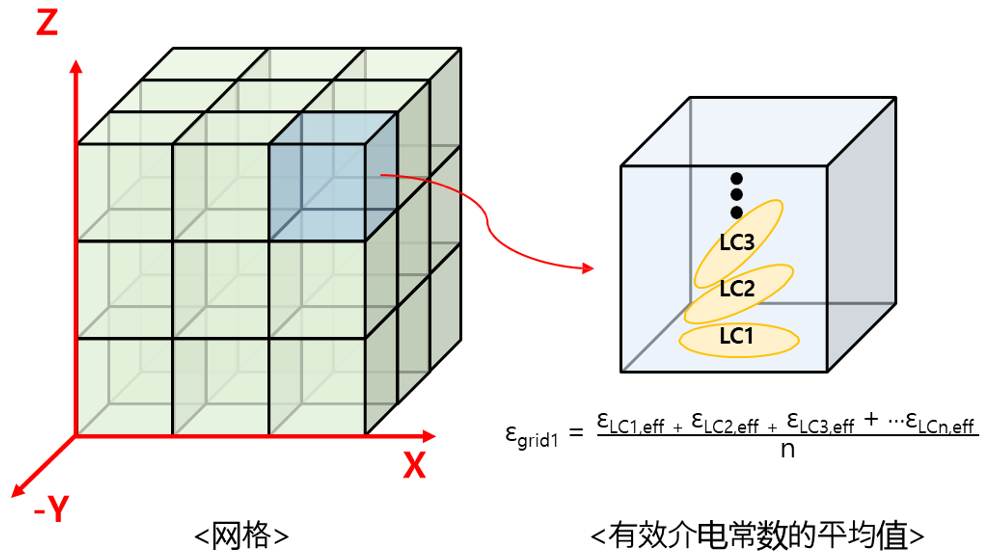

将模拟结构划分为网格，计算每个网格LC的有效介电常数的平均值。
平均介电常数的模拟过程

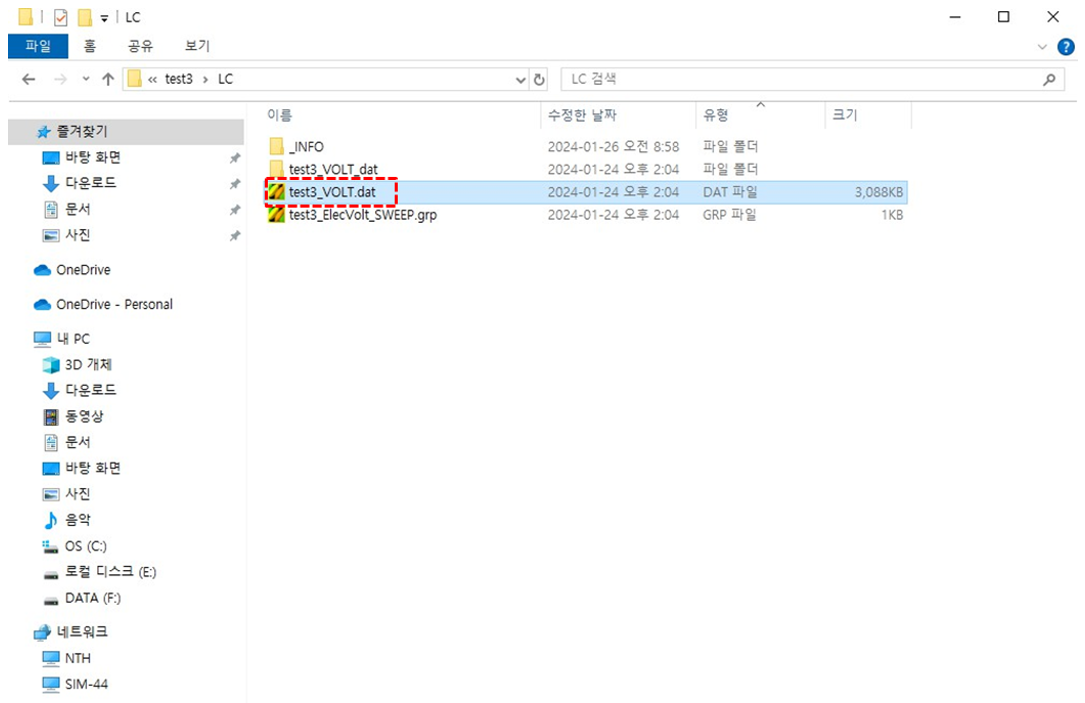

a) 在查看器中加载Project name.dat文件。

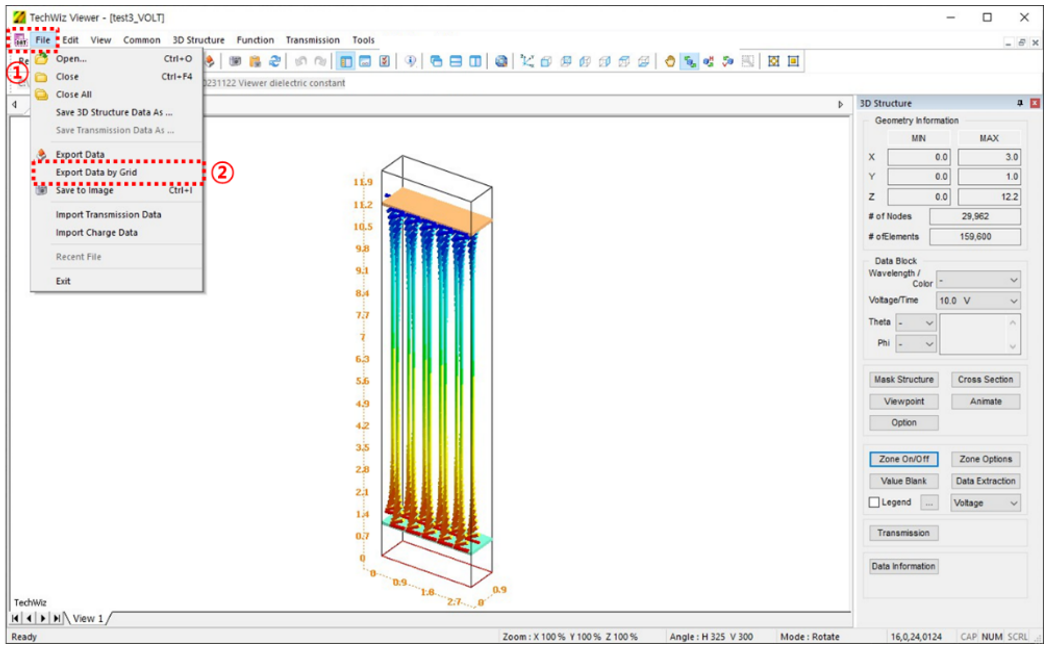

b) ① 文件→ ② 选择按网格导出数据

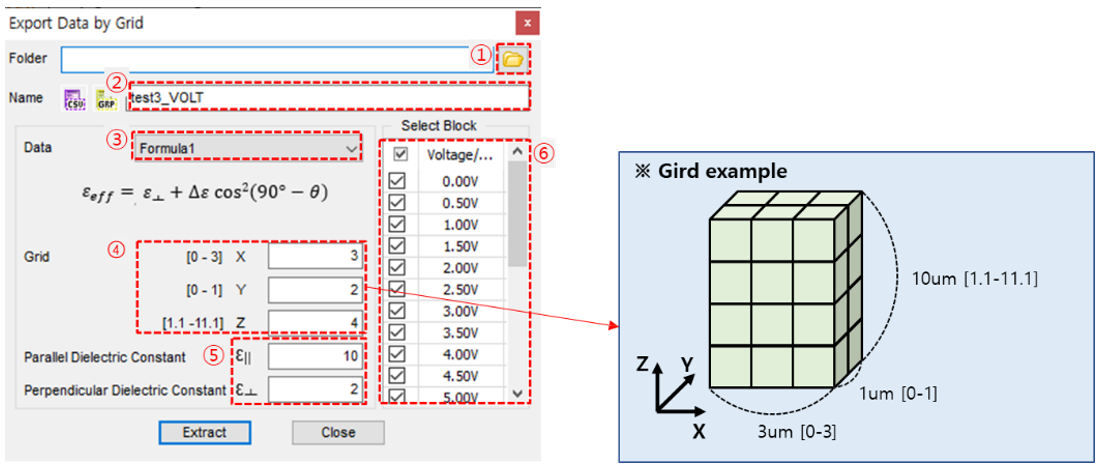

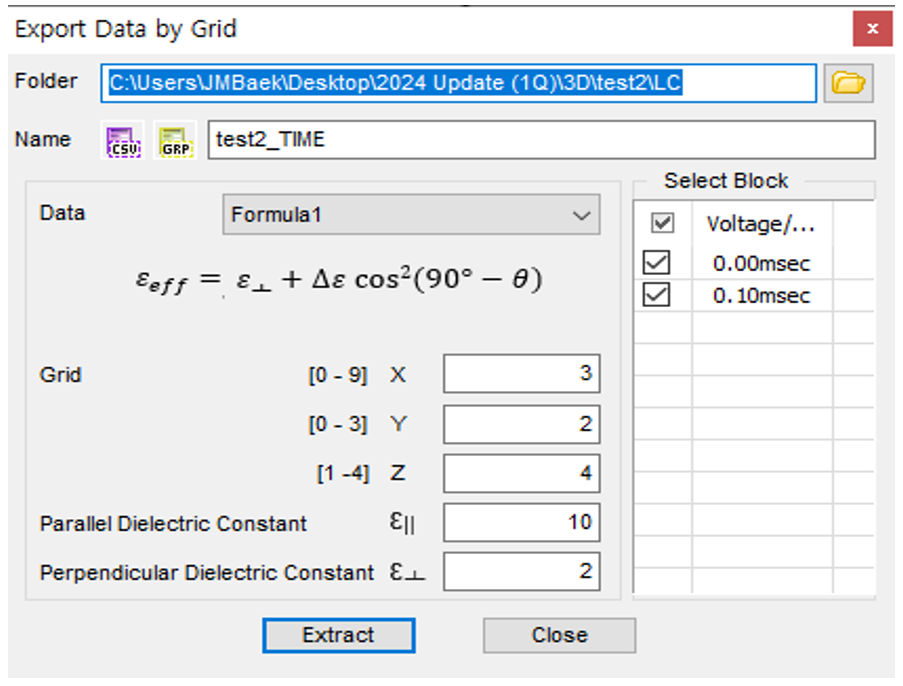

c) ①设置文件保存路径→ ②设置文件名→ ③选择有效介电常数公式→ ➃设置网格（划分数）→ ⑤设置LC介电常数→ ⑥选择电压或时间

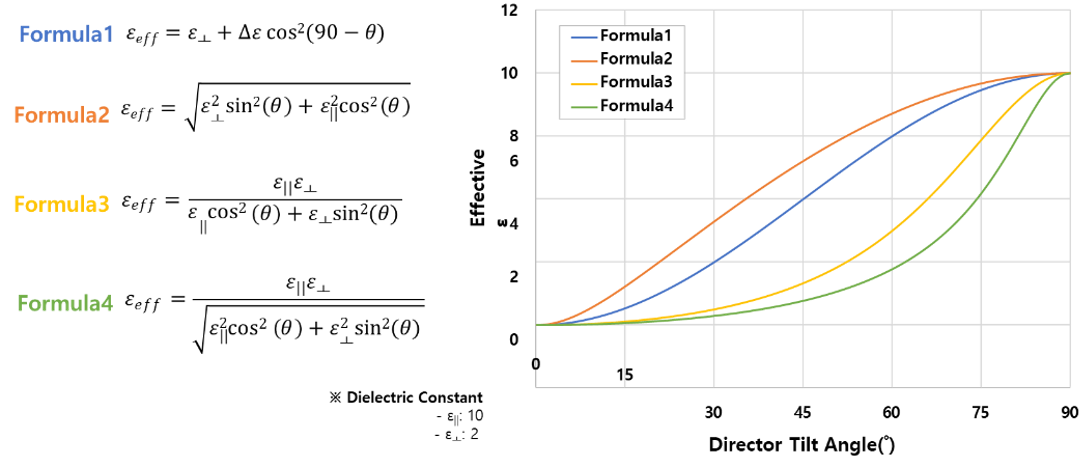

d) 有效介电常数值根据所应用的公式而变化。

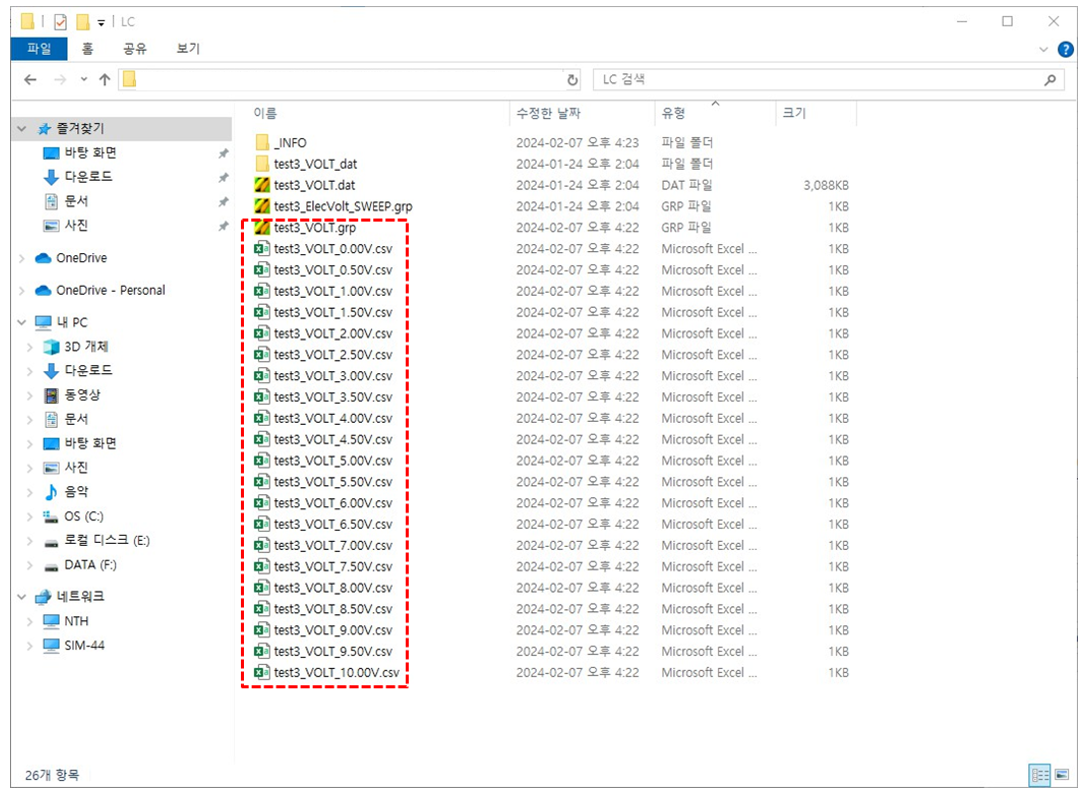

e) 提取后，保存各电压的平均介电常数图和csv文件。

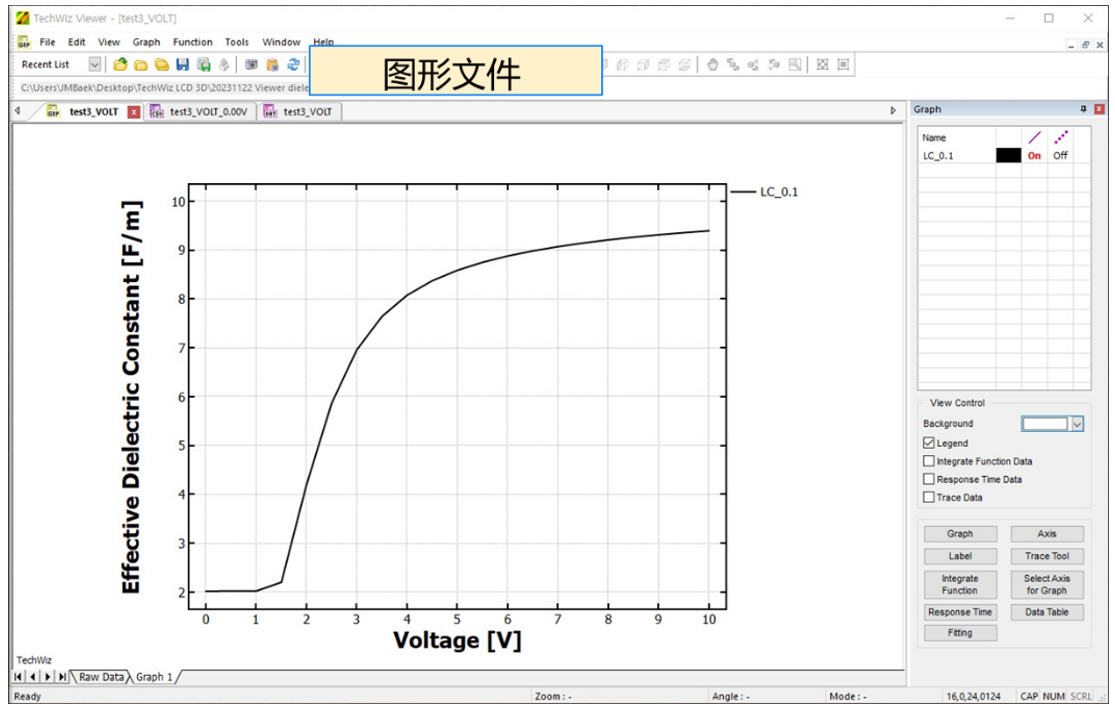

f) grp文件存储每个电压的介电常数数据。

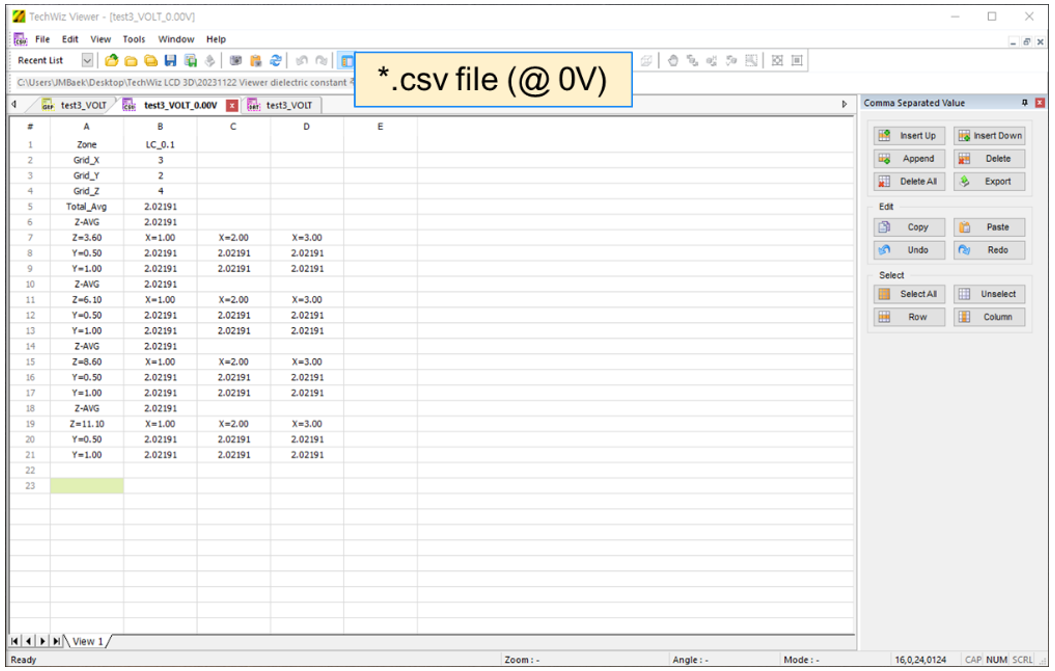

g) csv文件存储每个网格的介电常数数据。

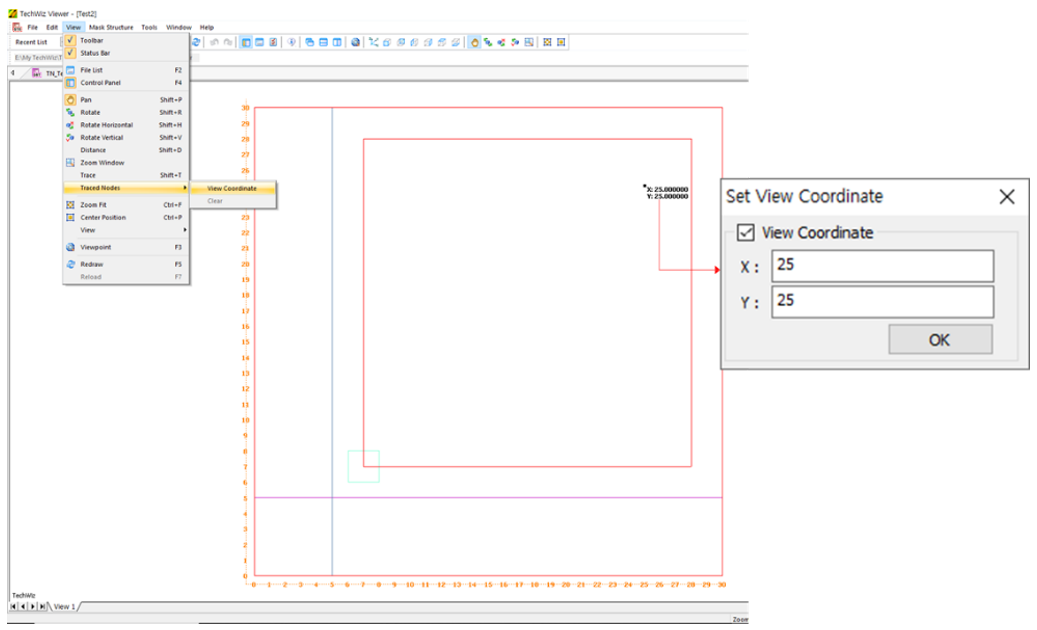

设置坐标系（Set View Coordinate）
Viewer / View / Traced Nodes / ‘View Coordinate。
仿真结构中特定掩模坐标的校验功能。
|
