最新版本号：
TechWiz LCD 2D [1.0.25.0730]

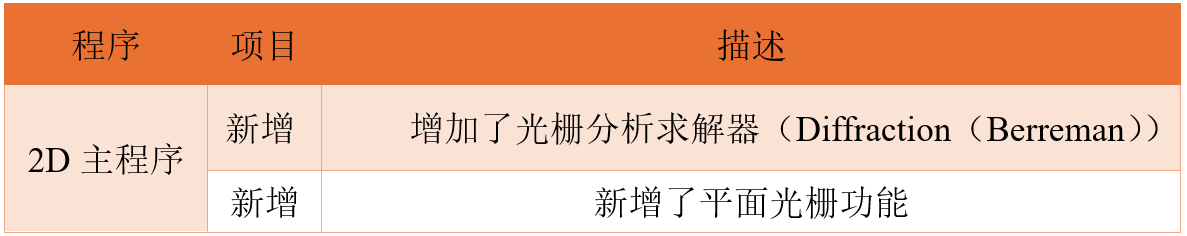

更新功能列表
更新功能详细说明：
2D主程序功能更新

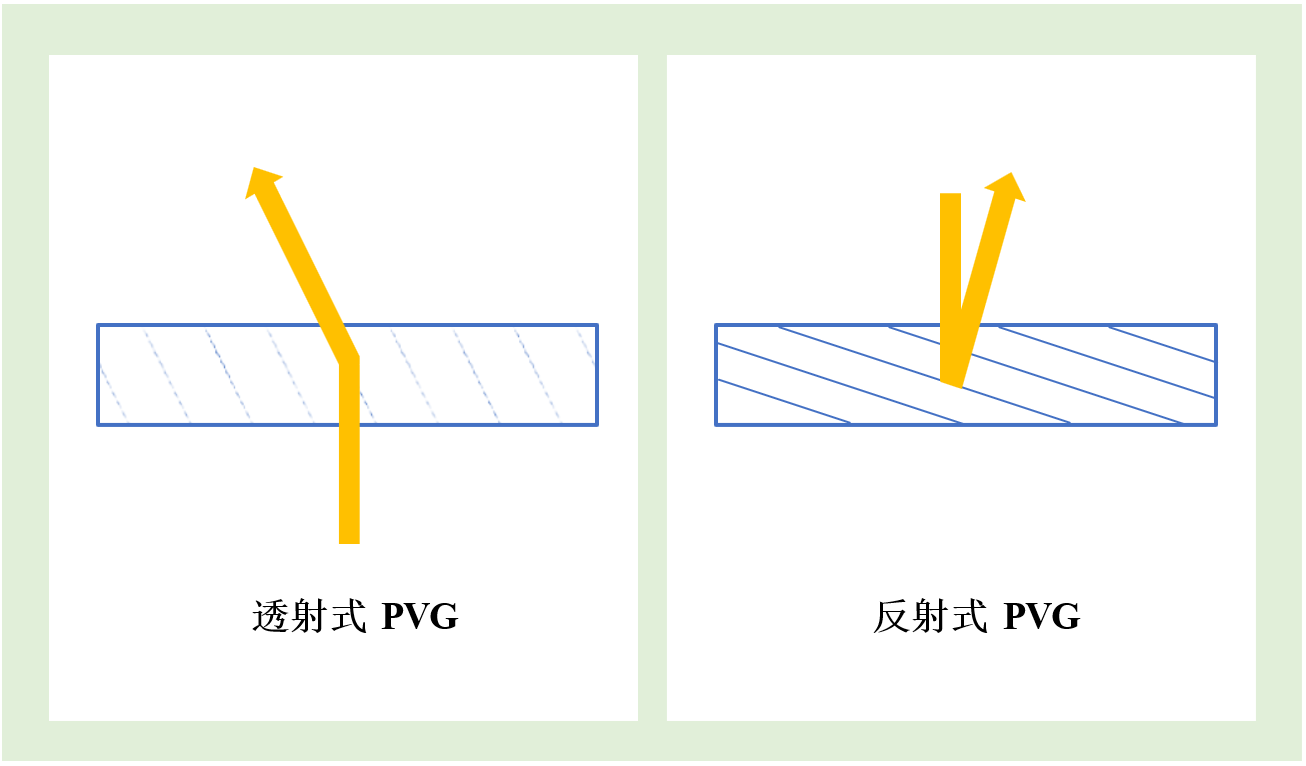

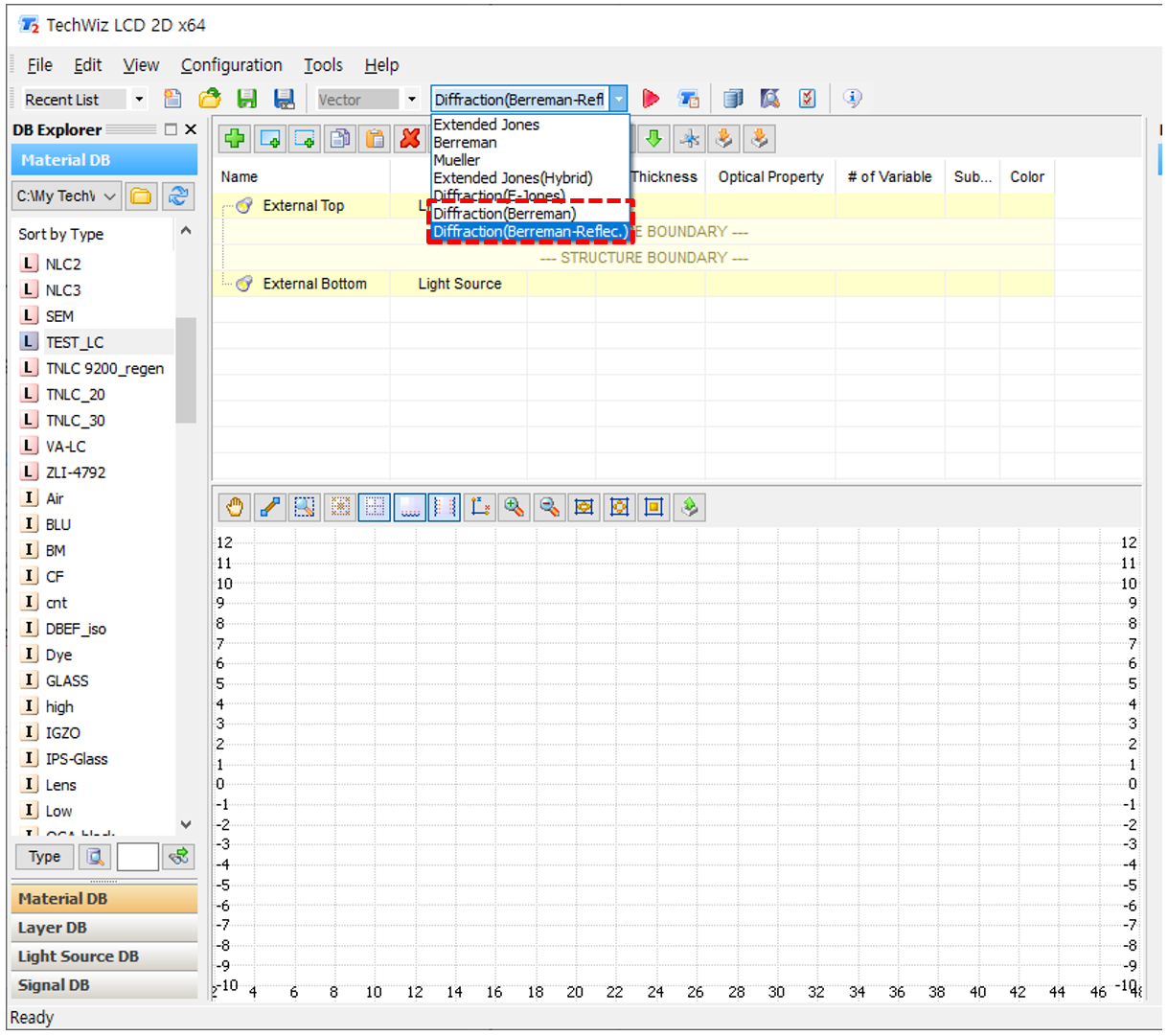

衍射求解器（Diffraction Solver）：Diffraction (Berreman), Diffraction (Berreman Reflec.)
Diffraction (Berreman)：透射式PVGs仿真的光学求解器。
Diffraction (Berreman Reflec.)：用于反射式PVGs模拟的光学求解器。
平面光栅函数（Planar Grating）
TechWiz LCD 2D / LC / Properties / Surface Orientation / ‘Planar Gratng’
可以设置LC层的平面（X、Y轴）取向周期；它可以用于偏振体光栅（PVG）的仿真。
PVG结构的仿真过程（利用平面光栅函数）
PVGs是一种光学器件，其利用ChLC在垂直方向的螺旋扭曲周期（𝚲𝑧）和水平方向的液晶排列周期（𝚲𝑥）来实现特定光学性能。

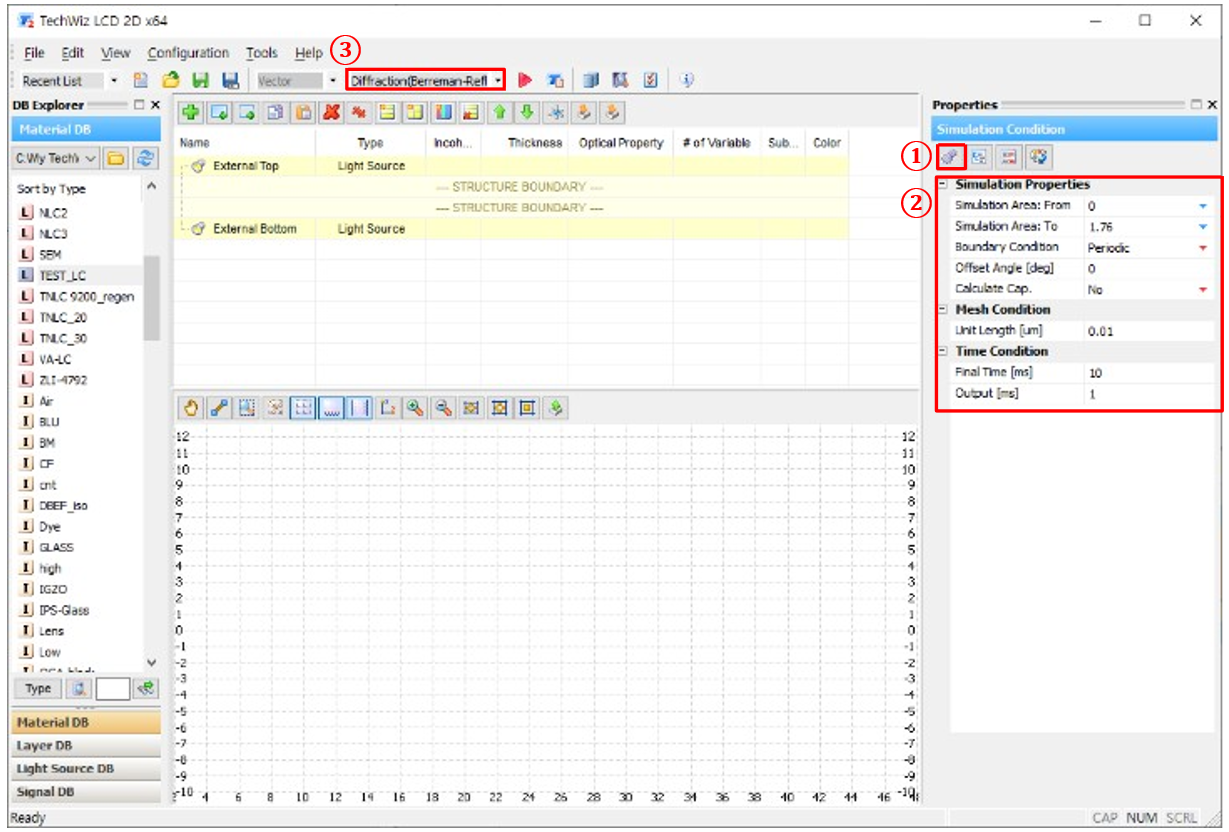

a) ① 仿真条件→ ② 设置仿真属性 → ③ 选择光学求解器 (Diffraction(Berreman Reflec.))

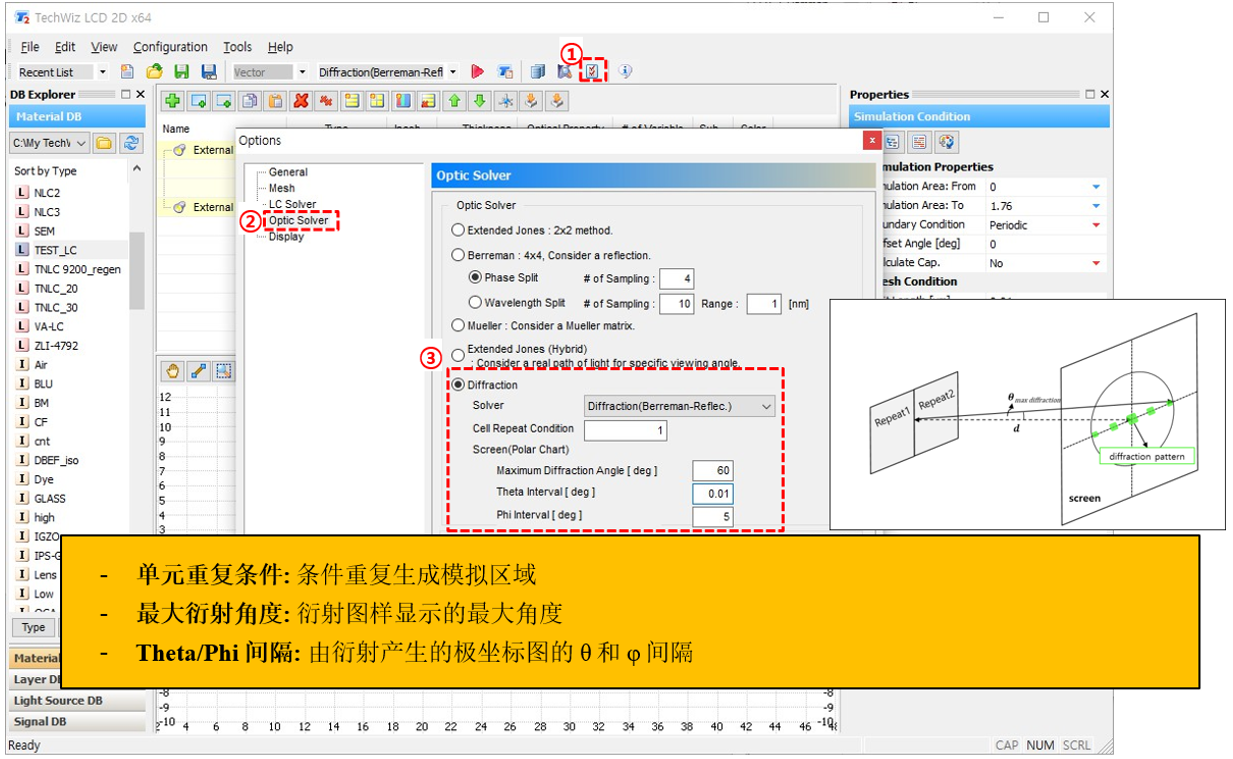

b) ① 选项 → ②光学求解器→ ③设置衍射条件
c) ①堆栈材料层→ ②设置每一层的厚度

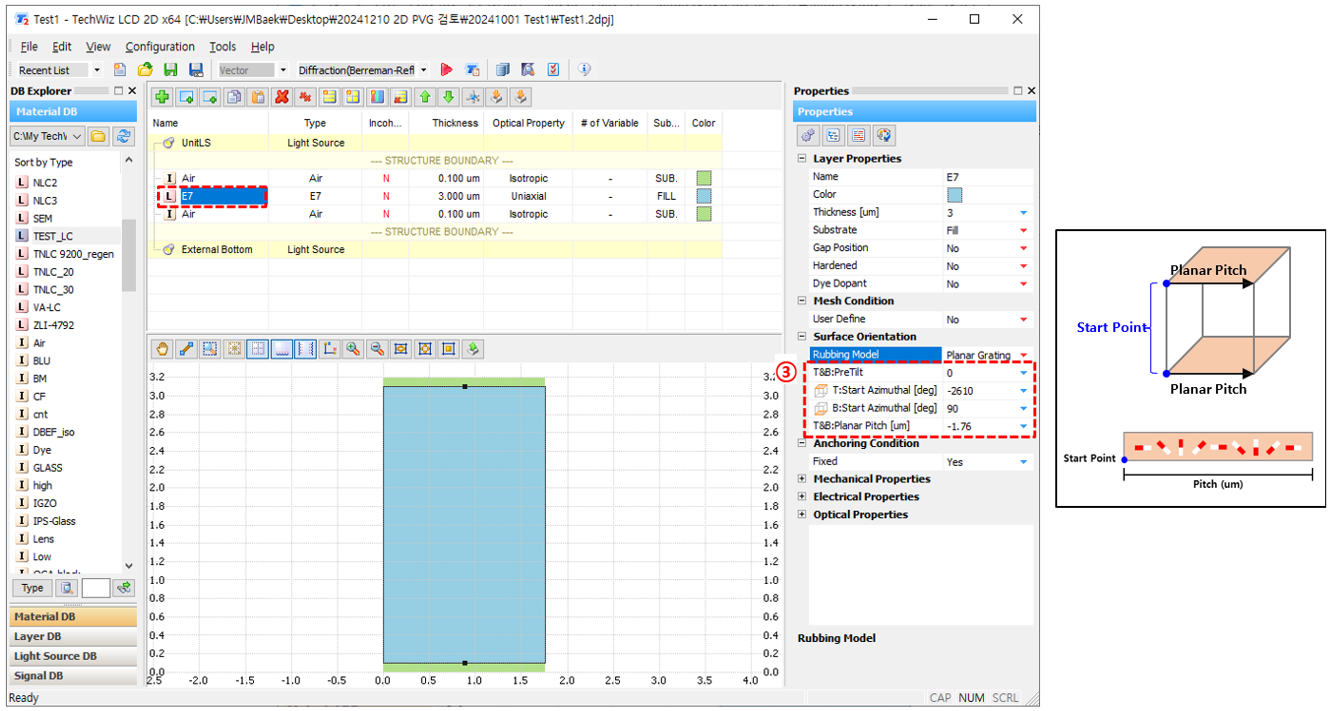

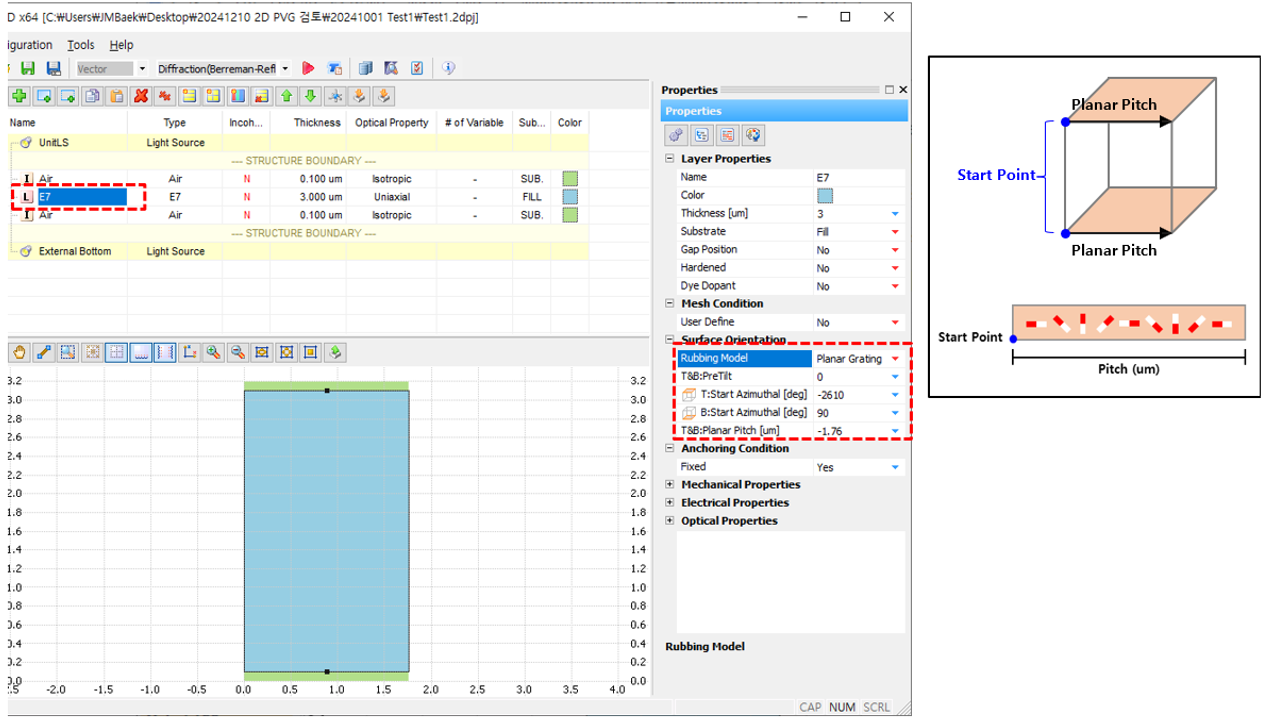

d) ①堆栈LC层→ ②设置摩擦模型为平面光栅→ ③设置表面方向(+: 右旋手性/ -: 左旋手性)

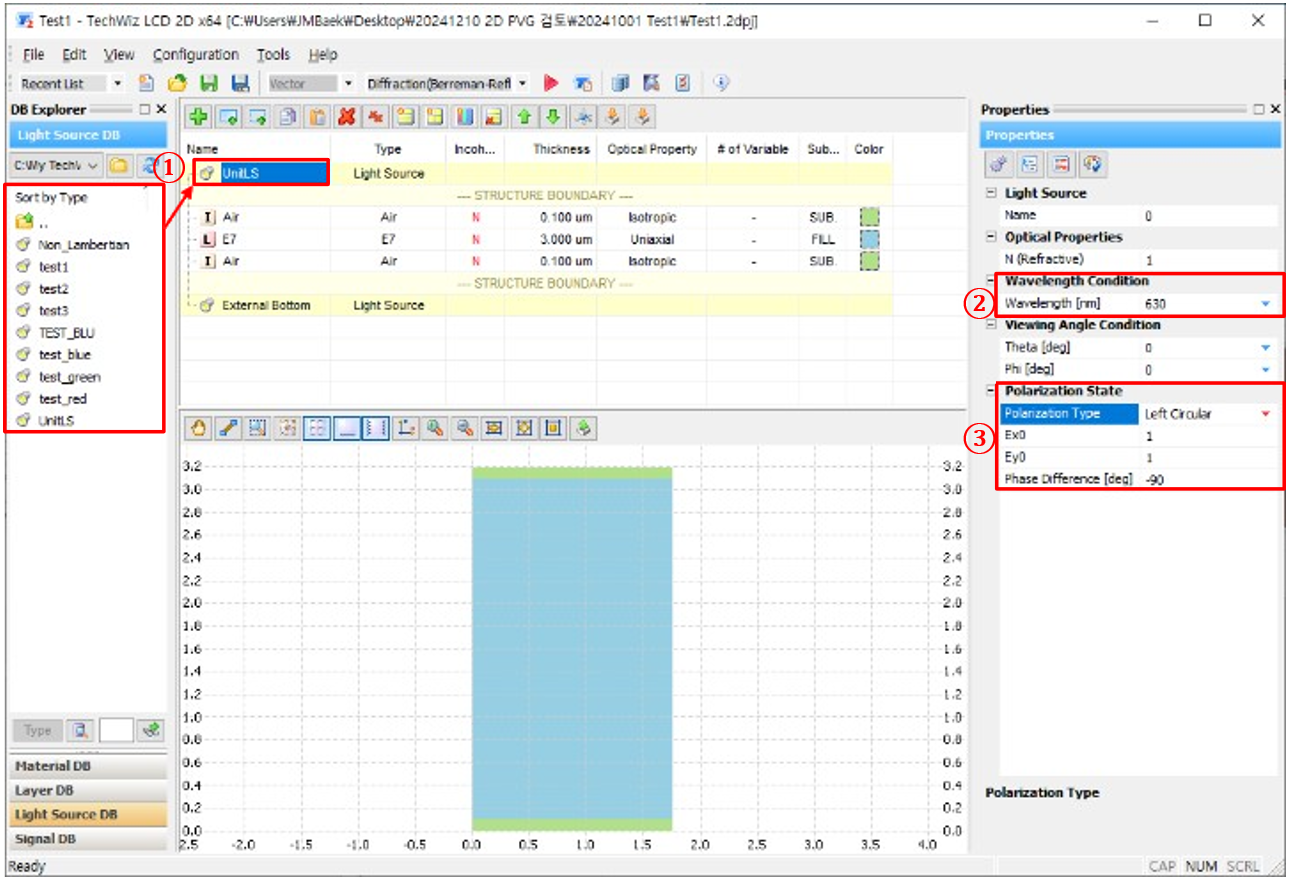

e) ①叠加光源→ ②设置波长→ ③ 设置偏振类型（左旋圆偏光）

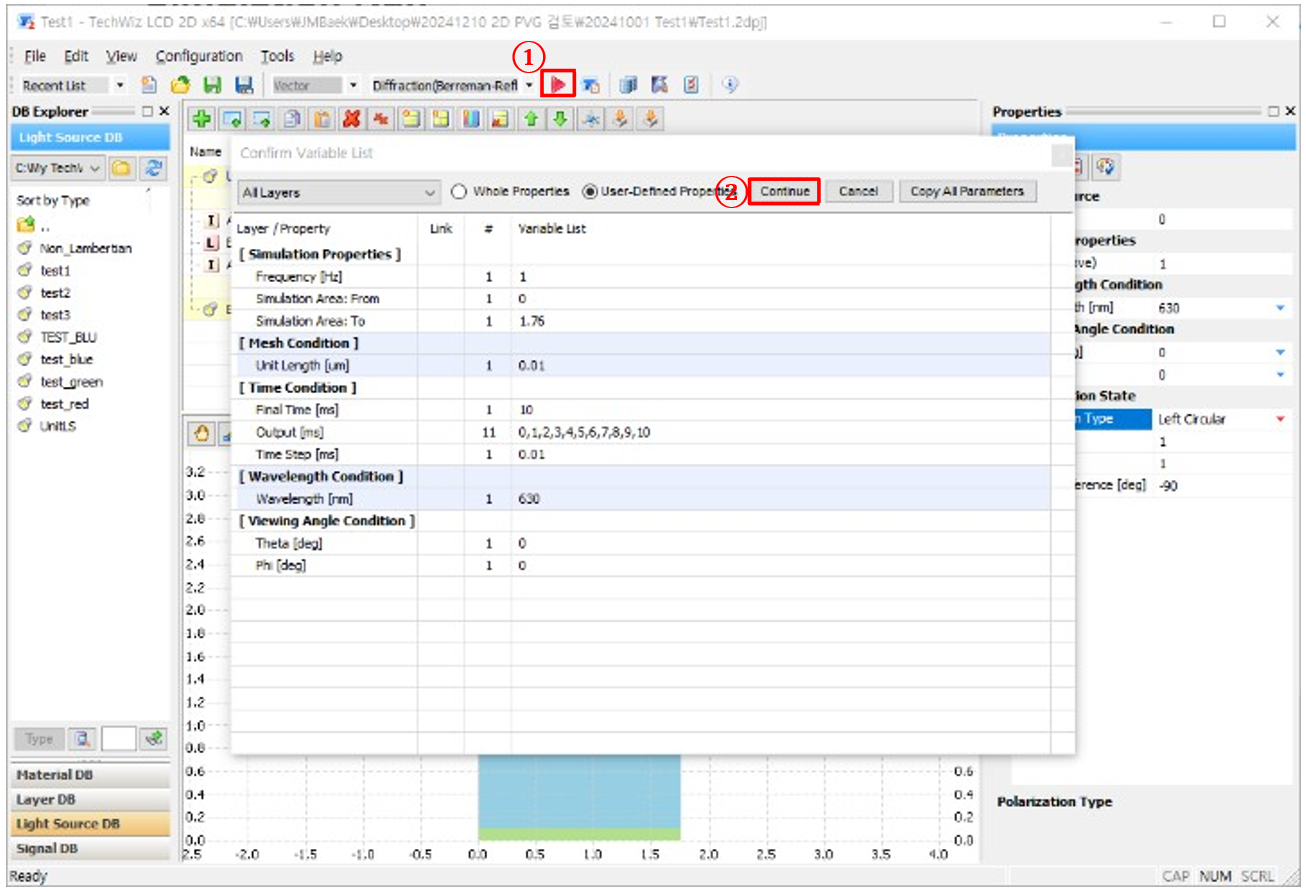

f) ① 选择仿真运行→ ② 选择继续

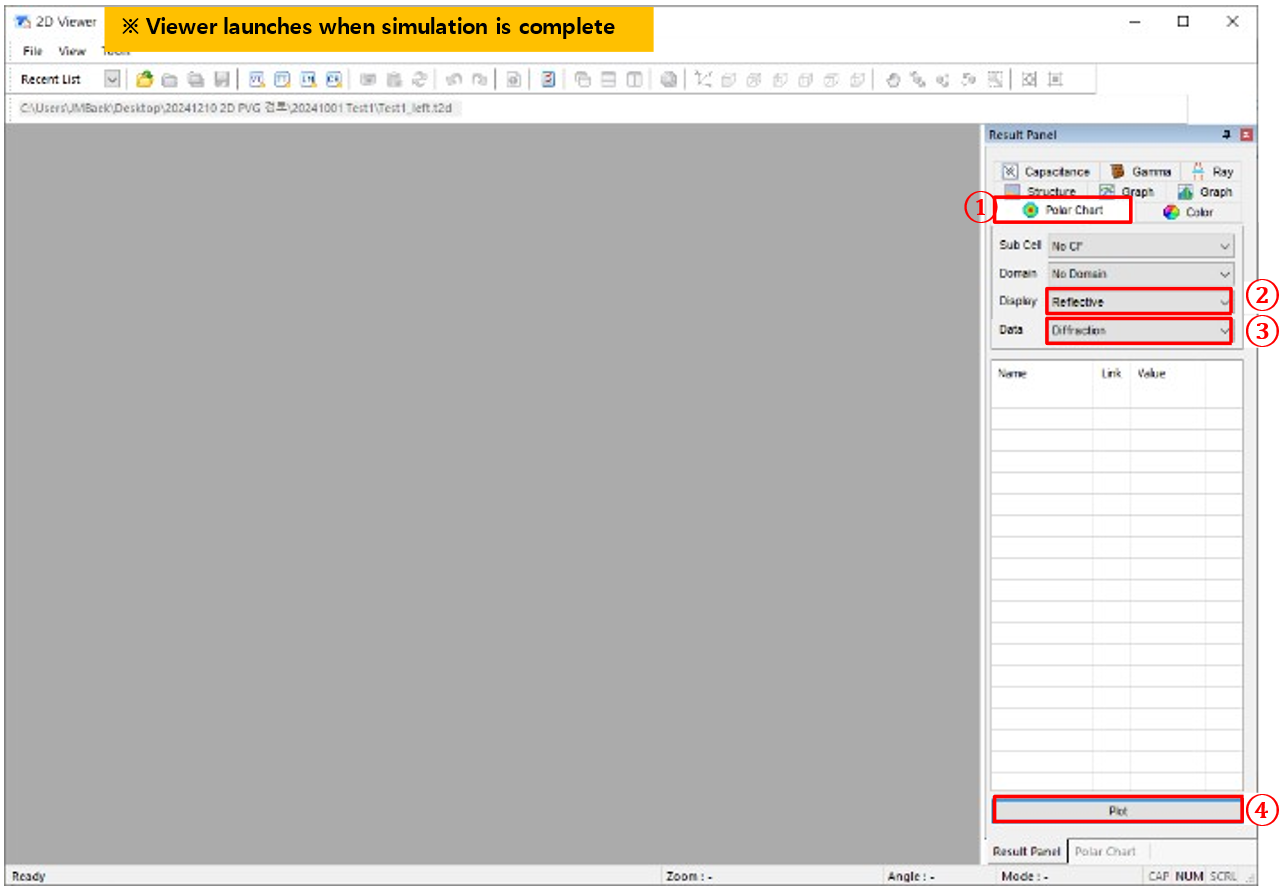

g) ①极坐标图→ ②选择显示（反射）→ ③ 选择数据（衍射）→④ 绘制
h) ①选择横截面→ ②设置横截面条件→ ③提取

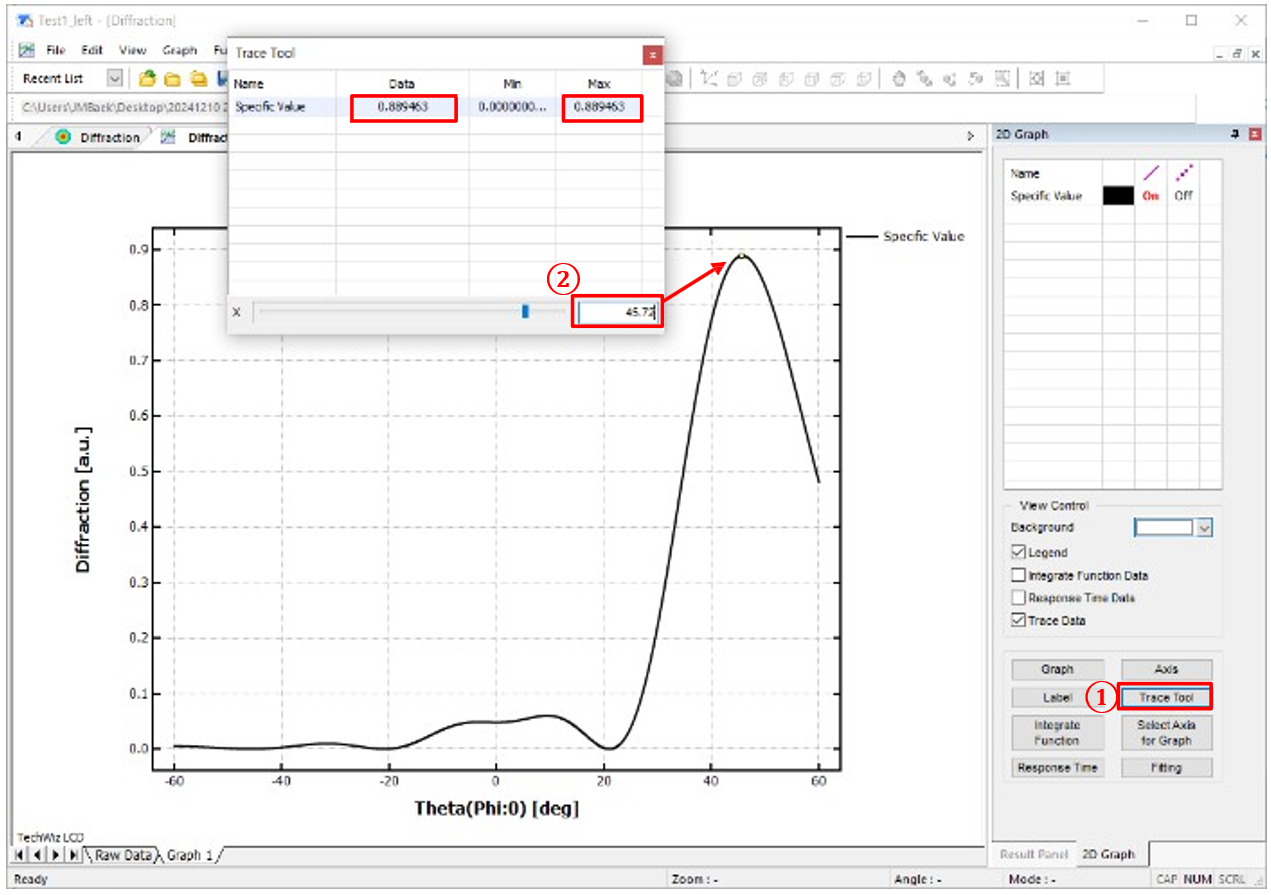

i) ①选择跟踪工具→ ②设置Theta值（衍射角：45.72˚（数据最大值点））

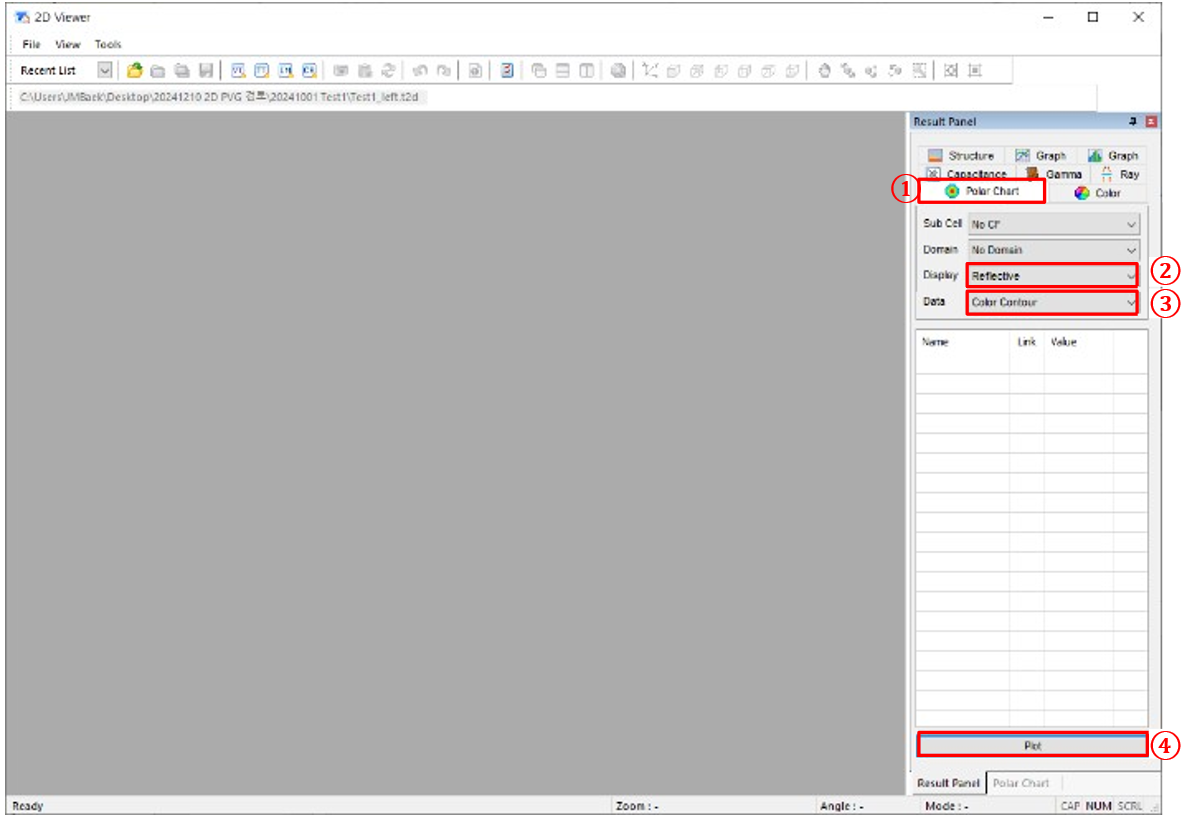

j) ①极坐标图→ ②选择显示（反射）→ ③ 选择数据（色彩轮廓）→④ 绘制

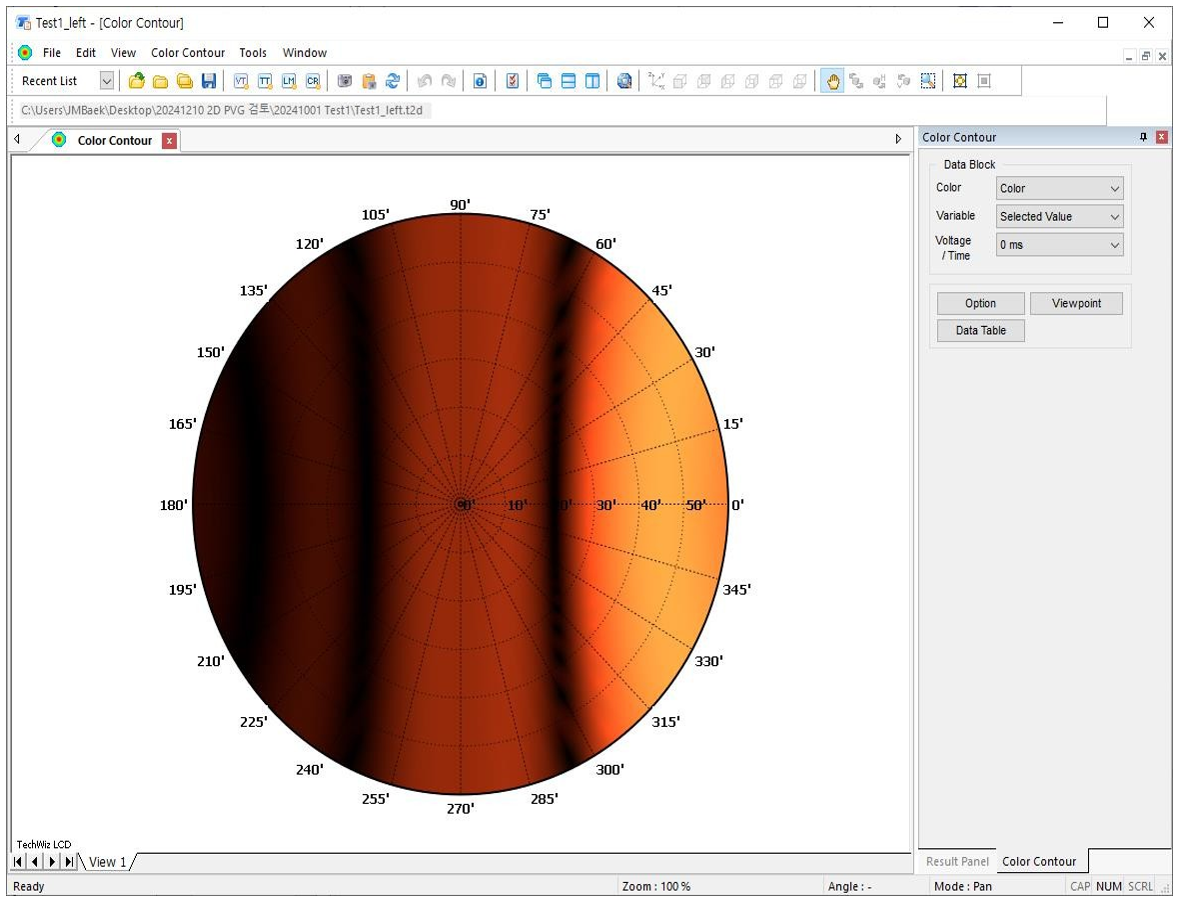

k) 彩色轮廓衍射分析结果

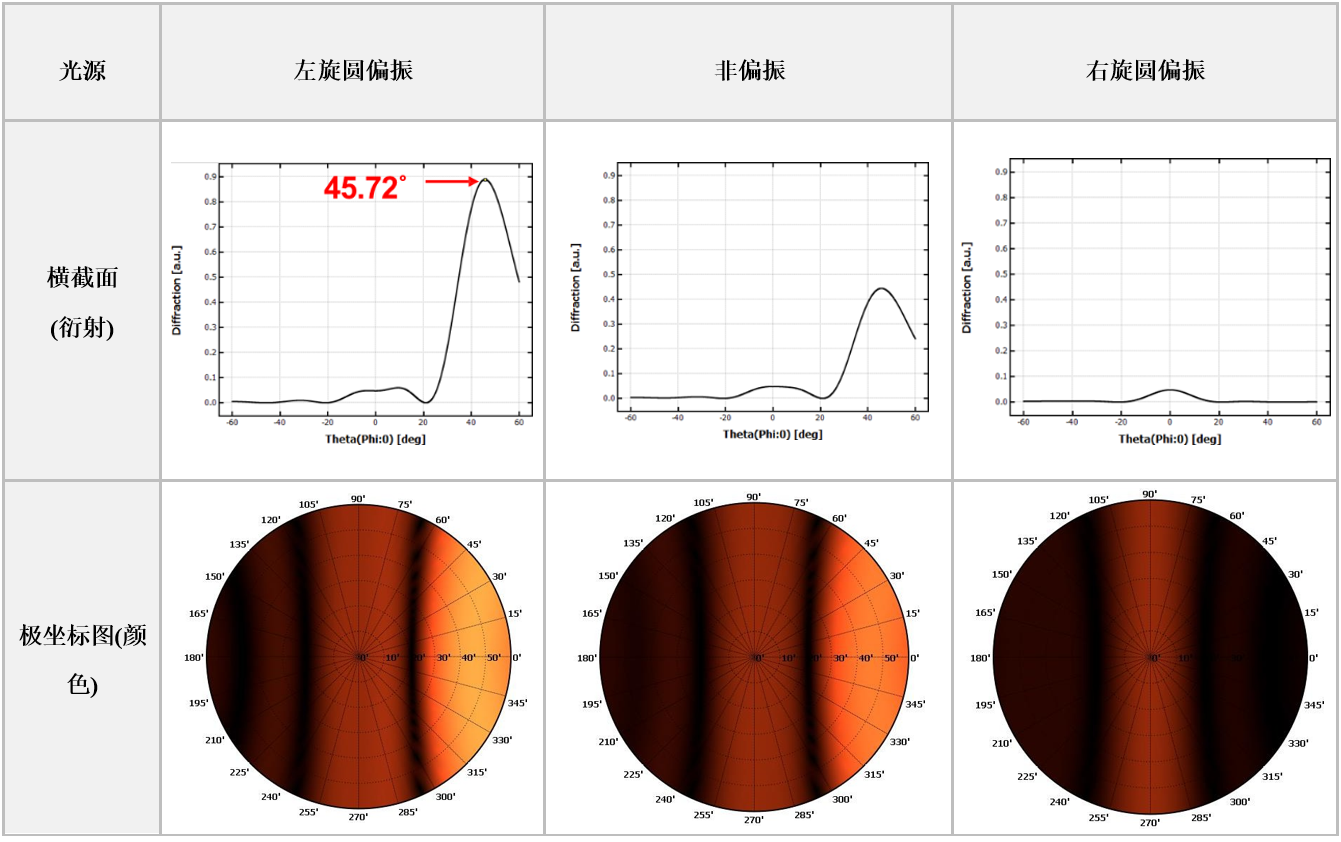

l) 可以根据光源的偏振态进行衍射分析
|
