高NA显微镜系统的离轴成像分析

摘要

成像系统的离轴PSF经常受到由应用的光学部件（例如显微镜系统）引入的像差的影响。因此，焦点并不像理想预期的那样对偏移完全不变。

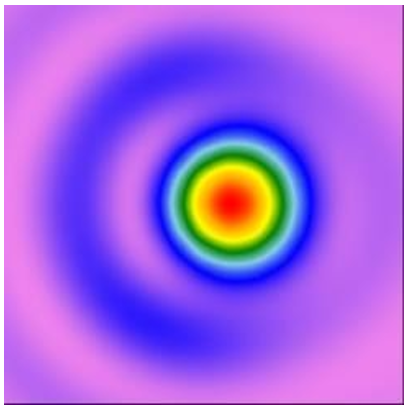

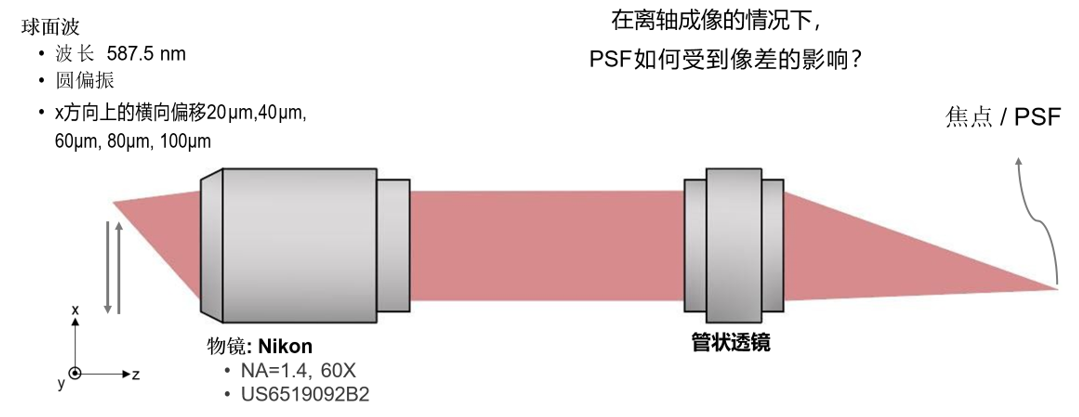

VirtualLab Fusion提供了一种快速方便的方法，可以使用高NA显微镜检查光传播和离轴成像的PSF。该用例演示了具有不同横向偏移距离的离轴物点的成像，来检查像差的影响。

建模任务

建模技术的单平台互操作性

光在系统中传播时会遇到不同的组件并与之相互作用。对于系统的这些元件中的每一个，都需要在精度和速度之间提供良好折衷的合适模型：

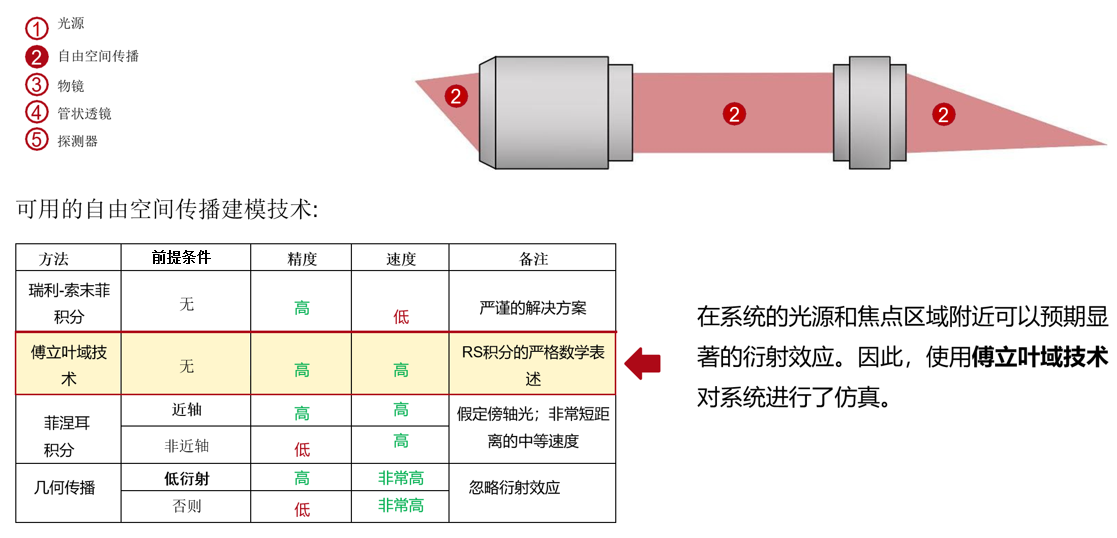

连接建模技术：自由空间传播

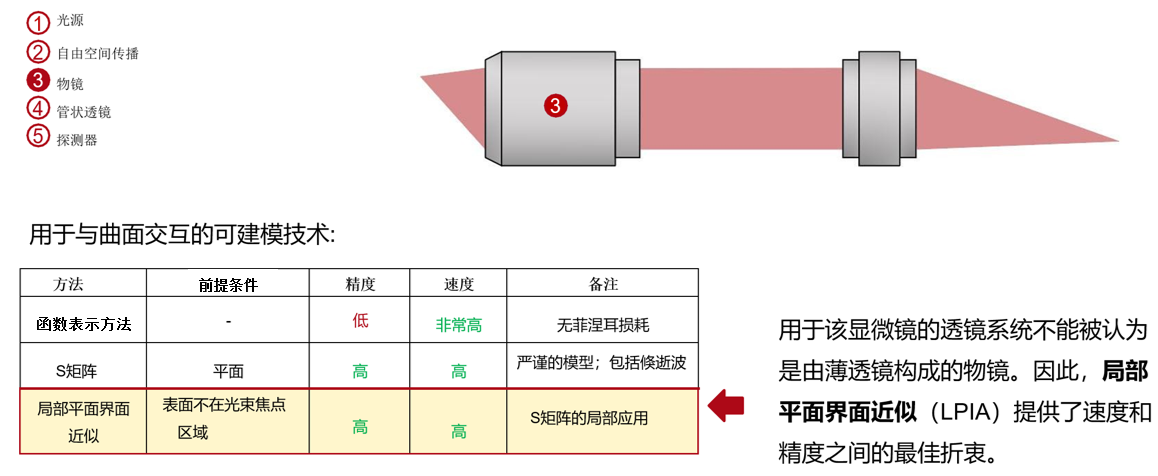

连接建模技术：物镜

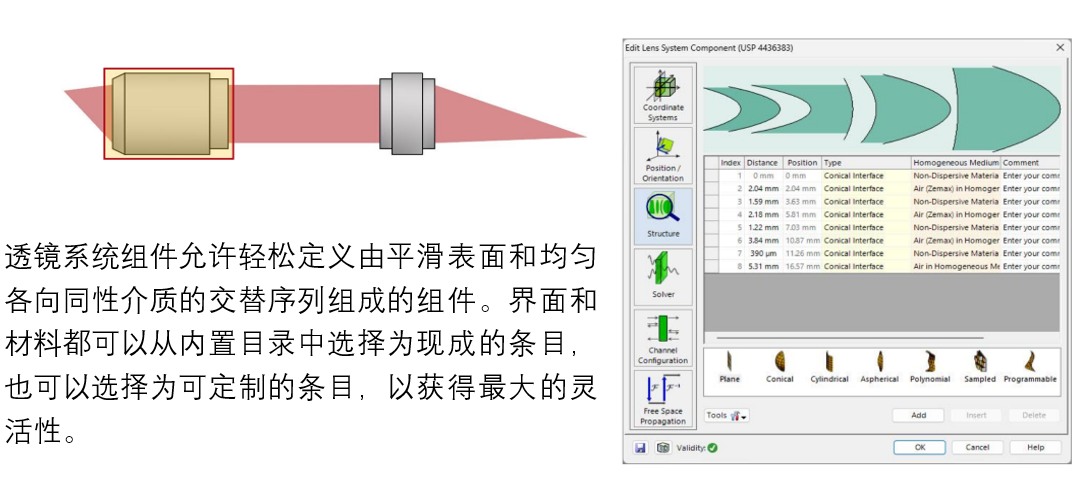

透镜系统组件

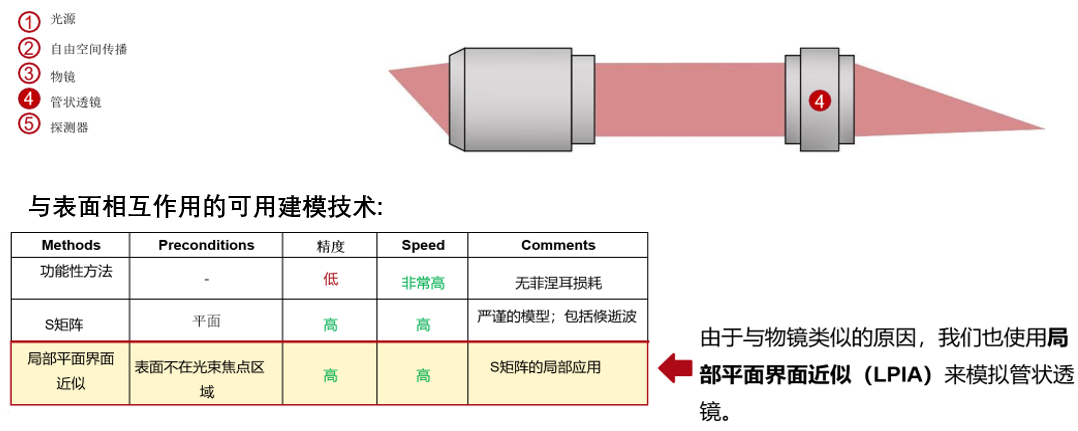

连接建模技术：管状透镜

连接建模技术：探测器

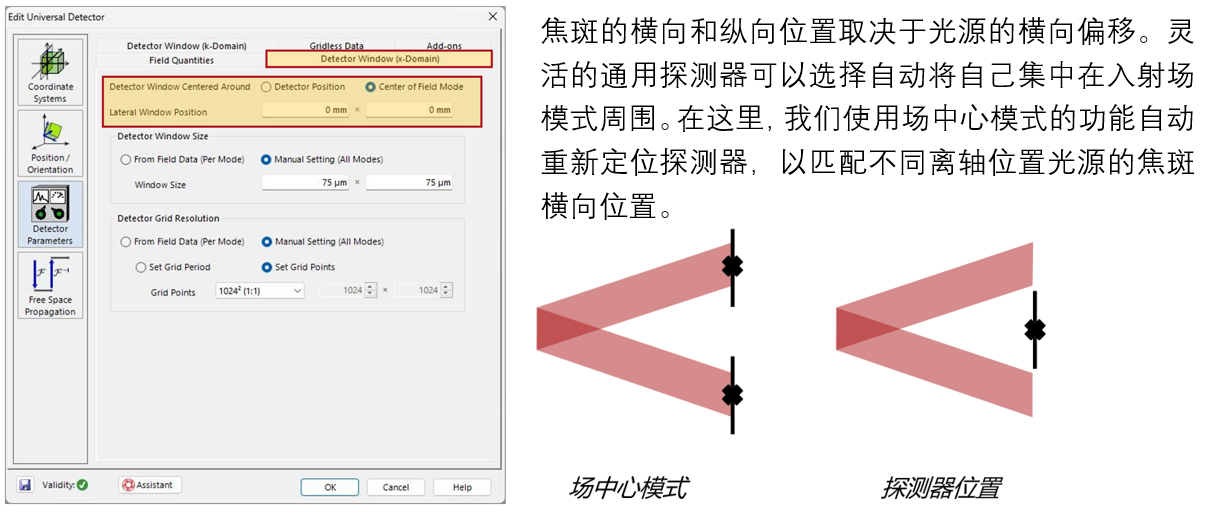

探测器的自动横向定位

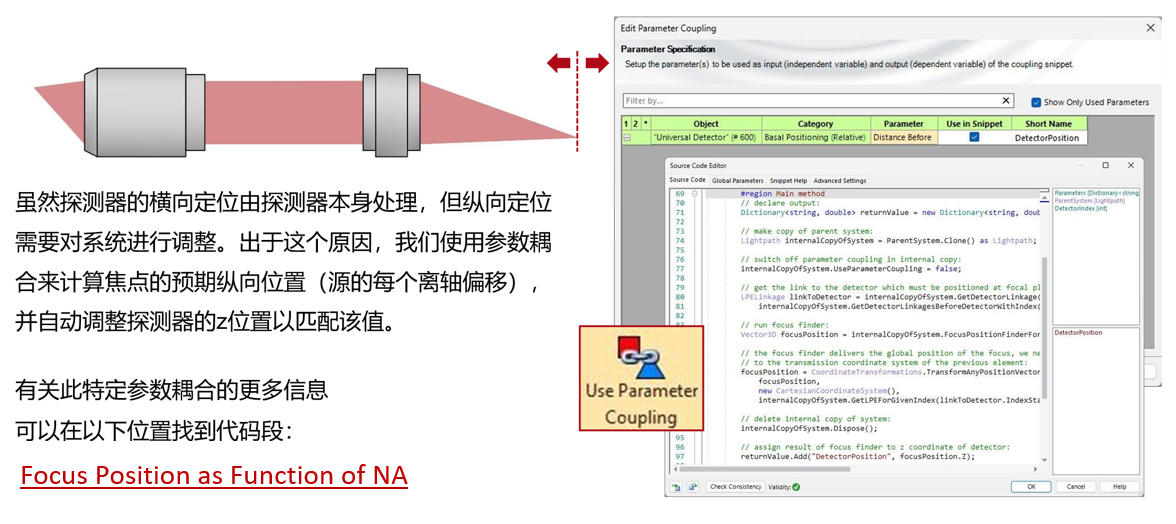

探测器的自动纵向定位

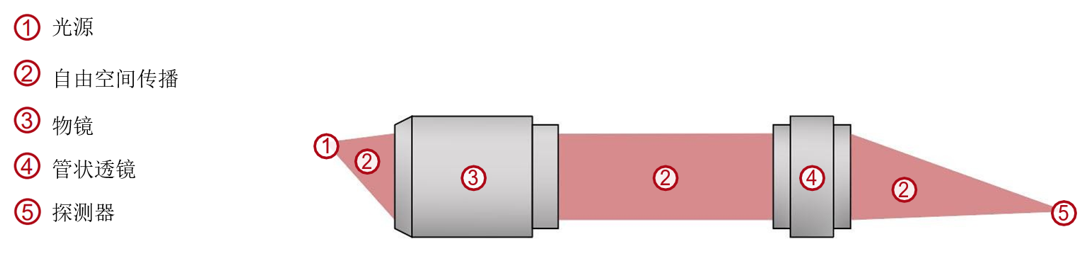

系统概述

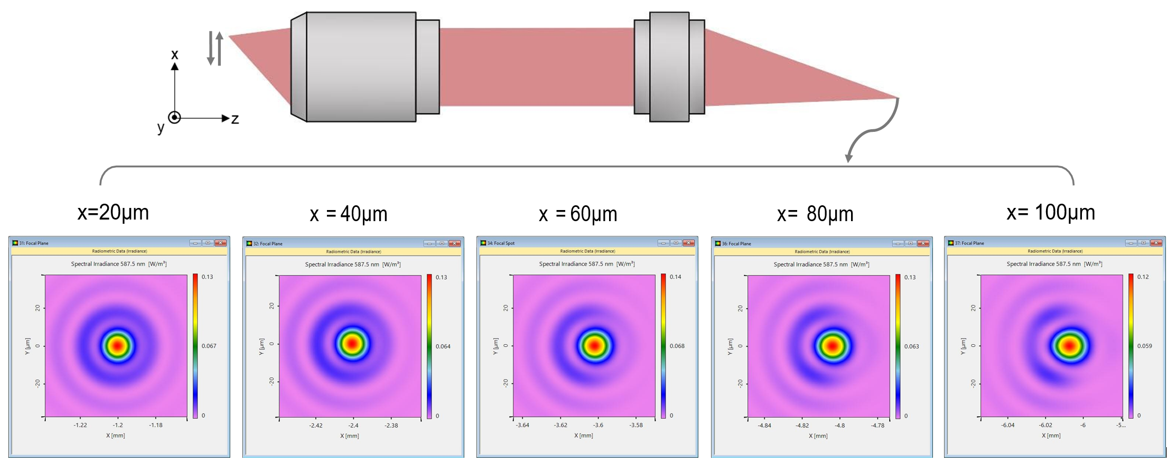

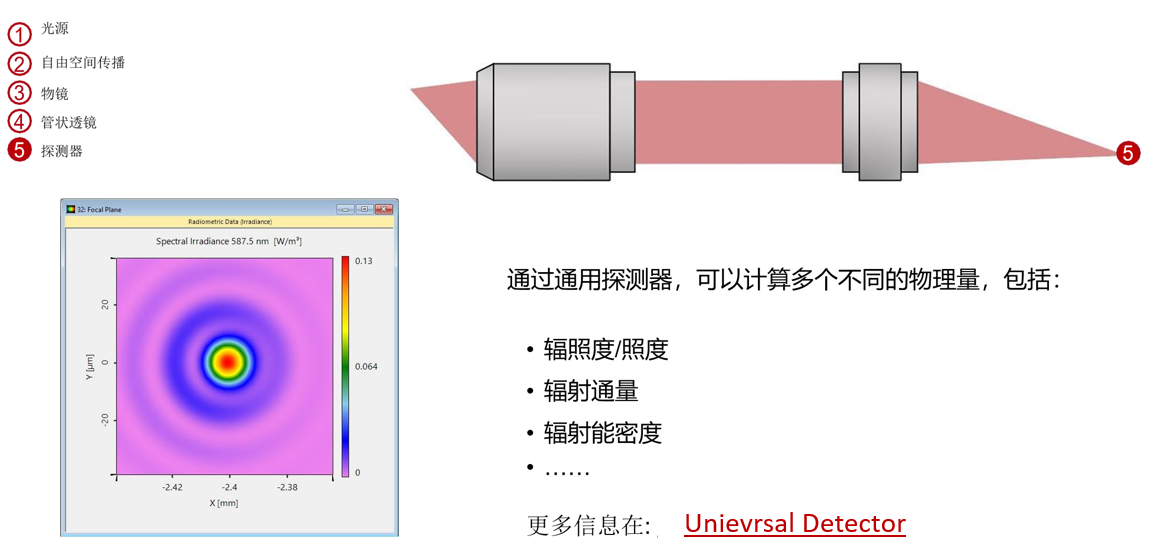

具有横向位移的焦平面上的辐照度

深入技术：附件探测量

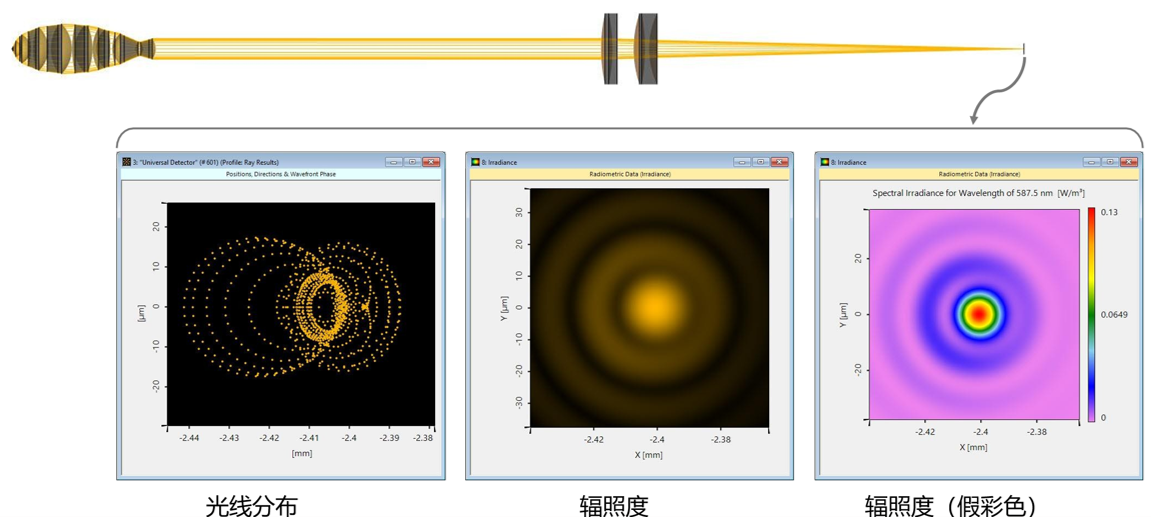

对于这个用例，我们只测量焦斑的辐照度。尽管可以通过添加更多的探测器附加组件来计算额外的物理量，如照度、辐射通量等。

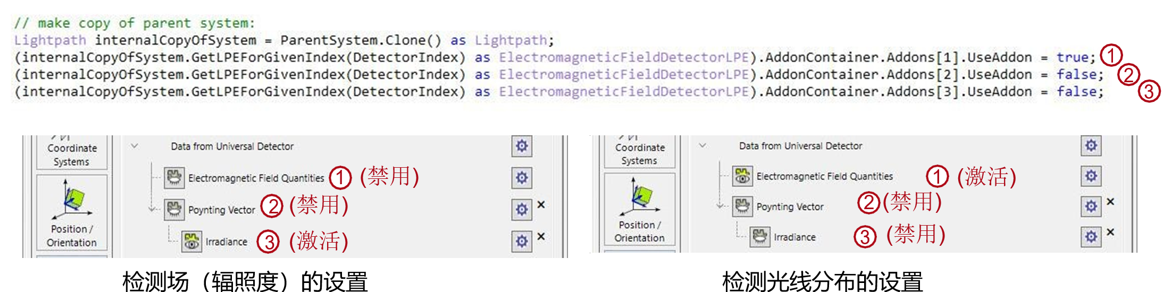

然而，在这种特定的用例中——为了避免错误消息——有必要稍微调整Parameter Coupling的可编程片段，如下所示。其背后的原因是，用于计算焦平面的算法基于Ray Result Profile引擎，该引擎与大多数计算物理量的探测器插件不兼容，因此需要为参数耦合算法禁用它们。

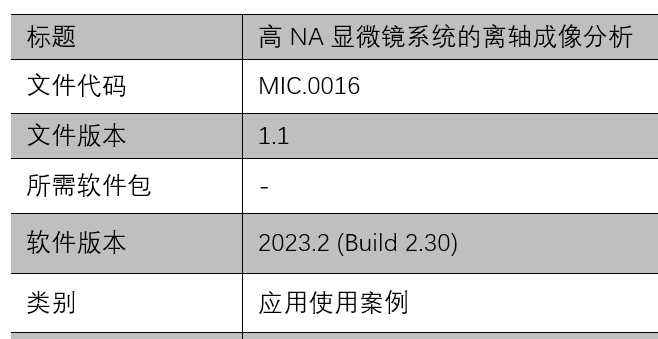

文件信息
