立方体分束器上的全内反射（FTIR）

摘要

光线分束器件在光谱学、干涉测量学和光通信领域的许多应用中发挥着至关重要的作用。一种常见的分束器是基于受抑全内反射（FTIR）的效果，因此由两个玻璃棱镜组成，并被一层非常薄的层隔开。如果该层足够薄，由于倏逝波隧穿到另一侧，一部分光将透射通过边界，而其余部分将会被反射。

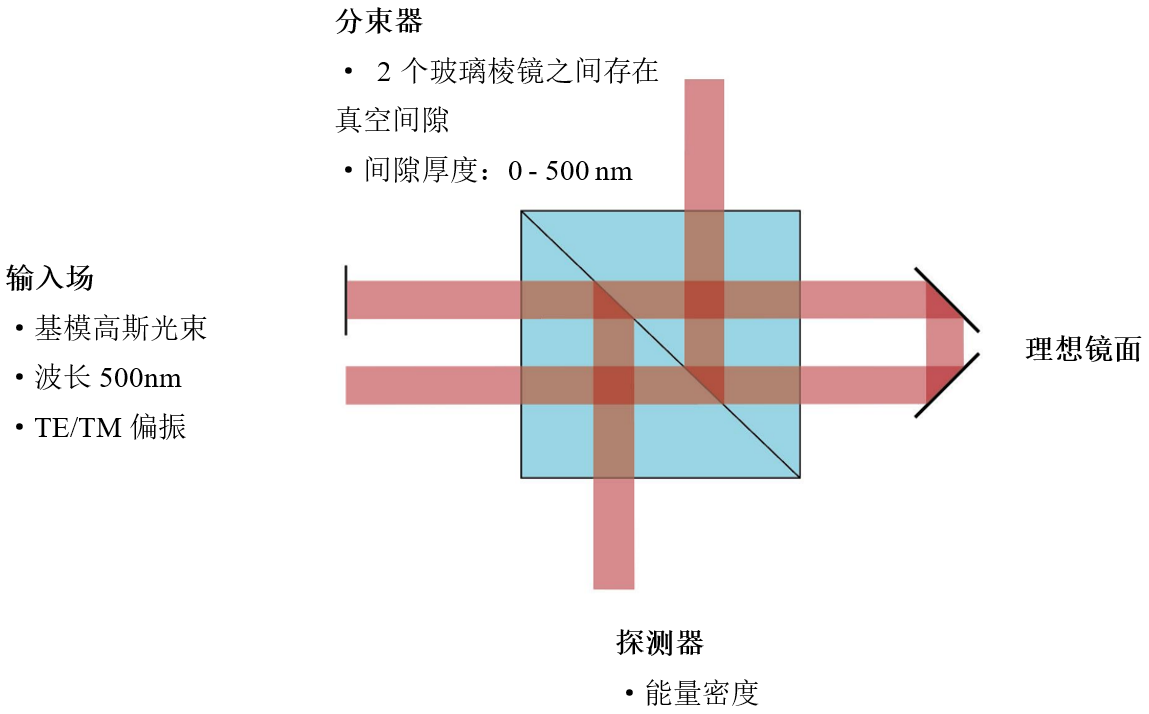

建模任务

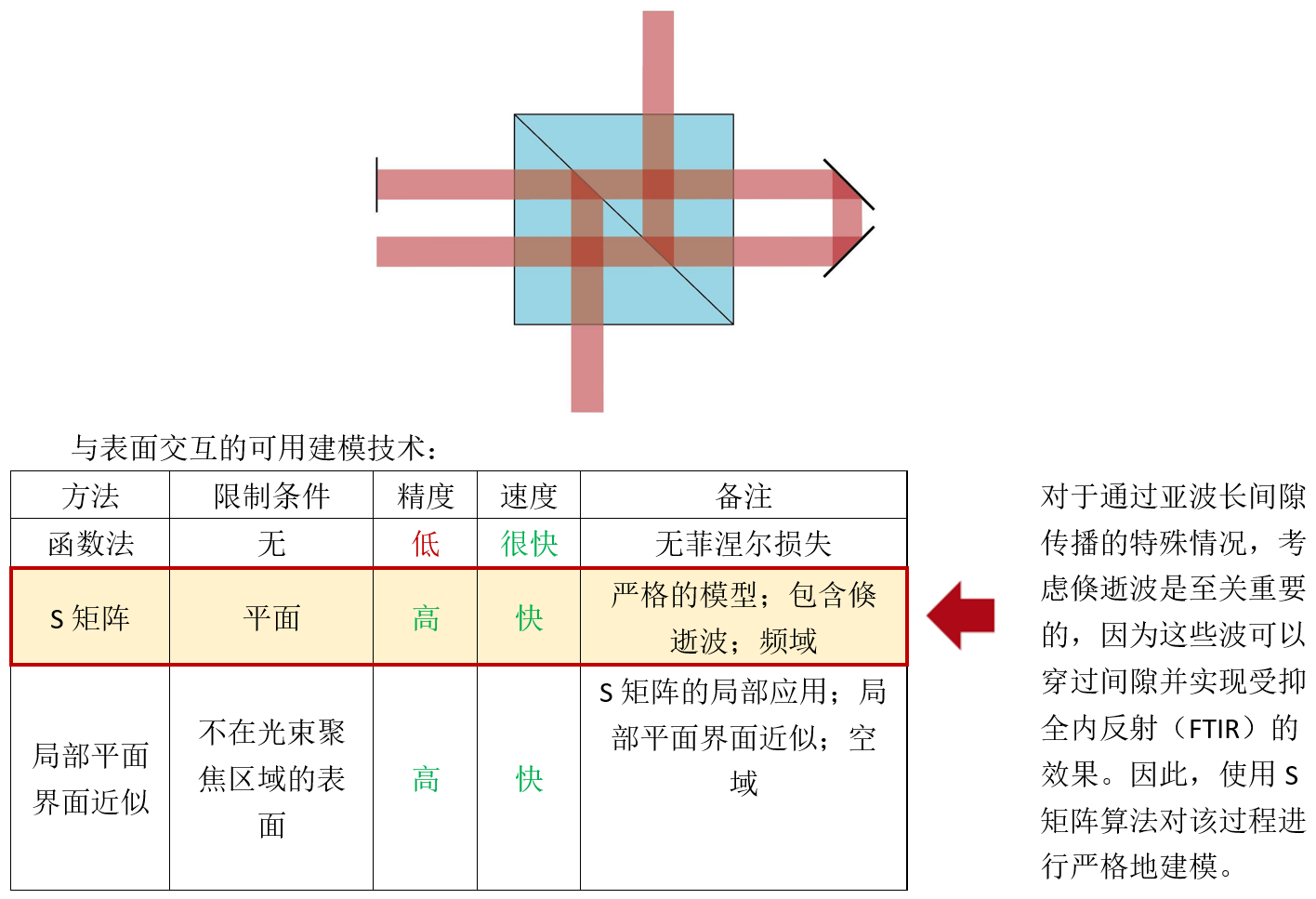

连接建模技术：亚波长间隙

受抑全内反射（FTIR）

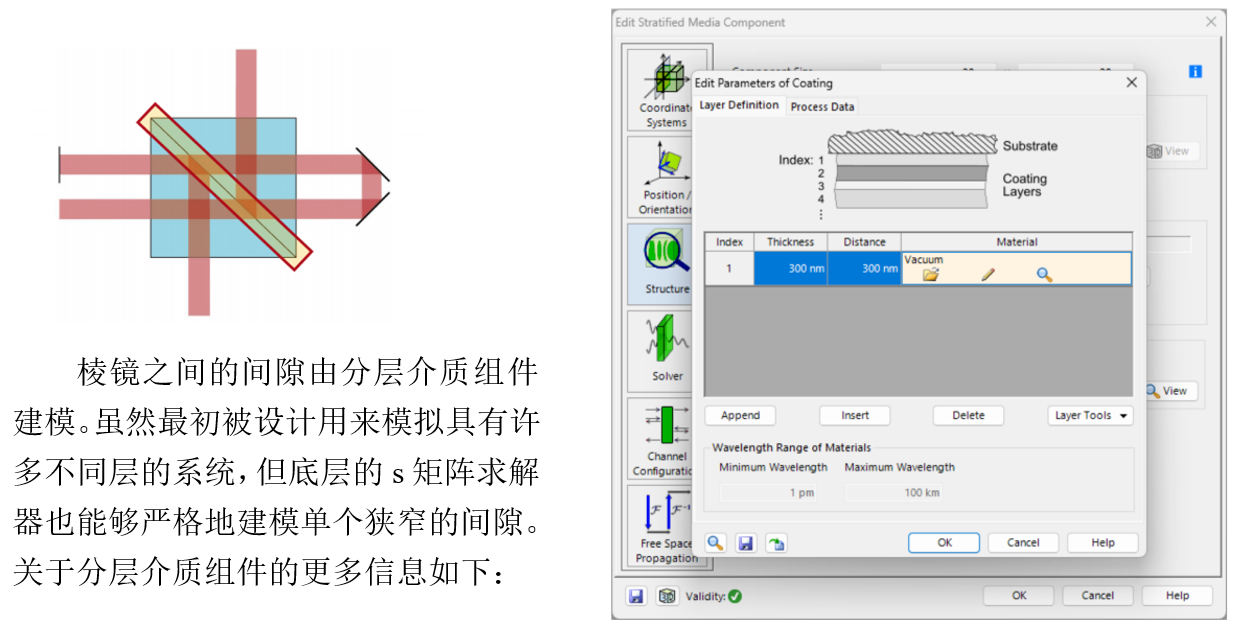

分层介质组件

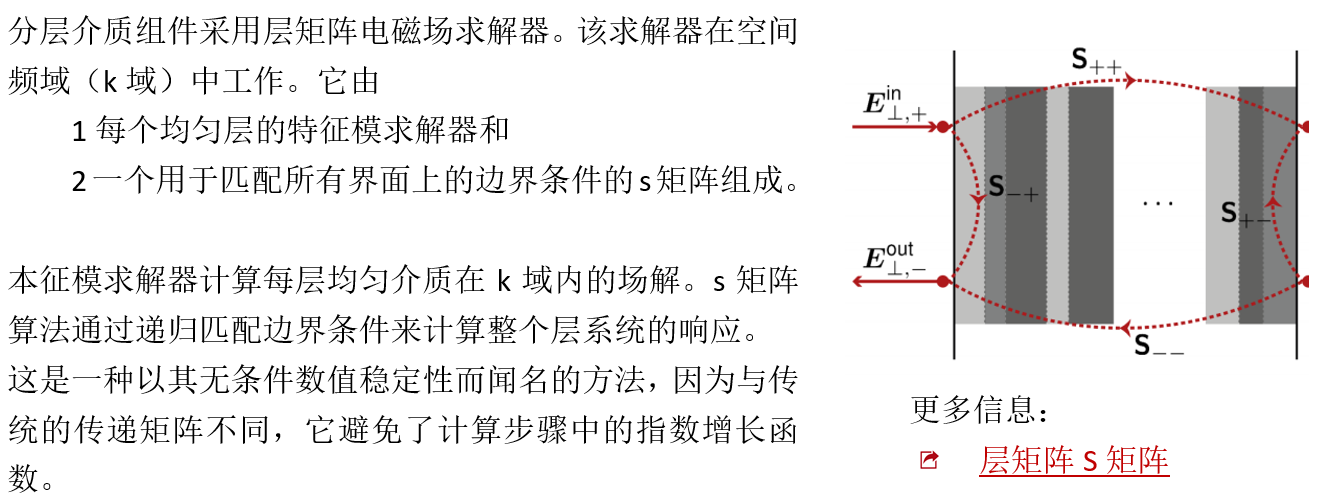

层矩阵求解器

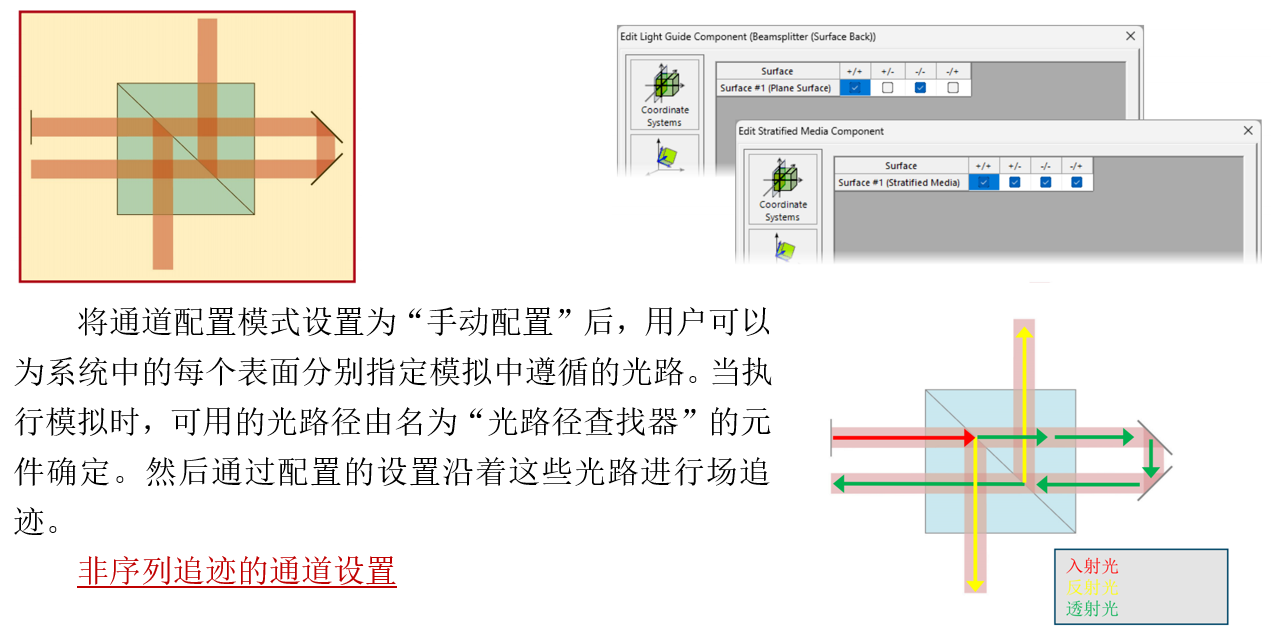

非序列追迹

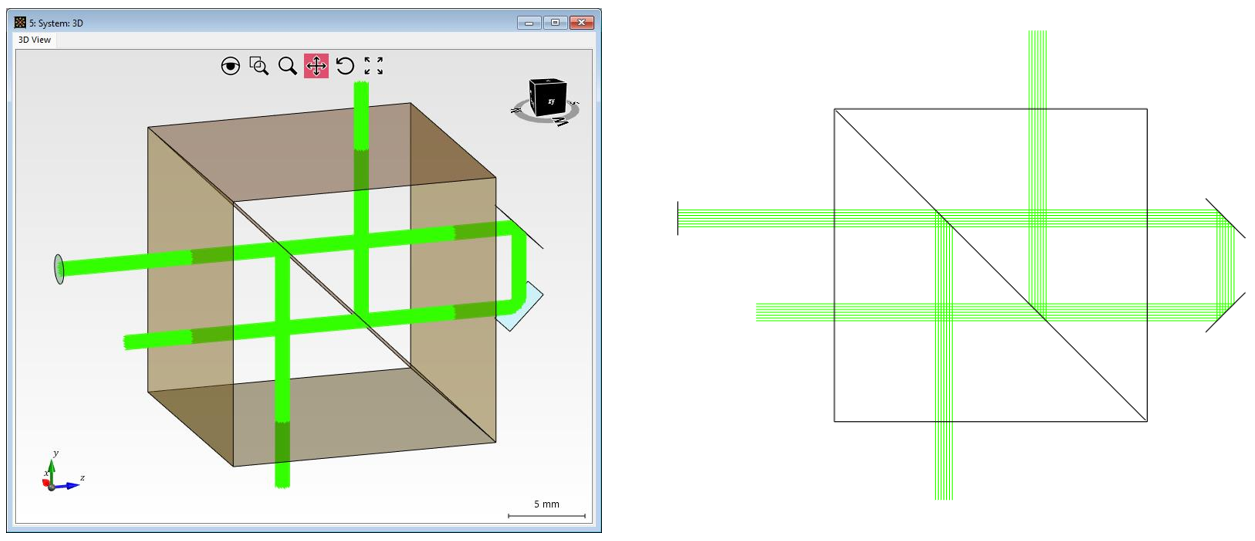

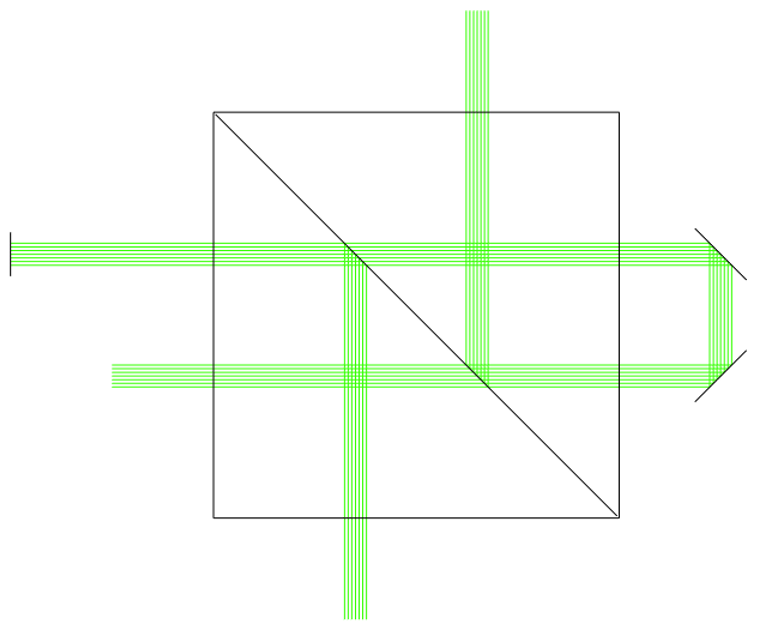

系统概述（光线结果概览：系统3D)

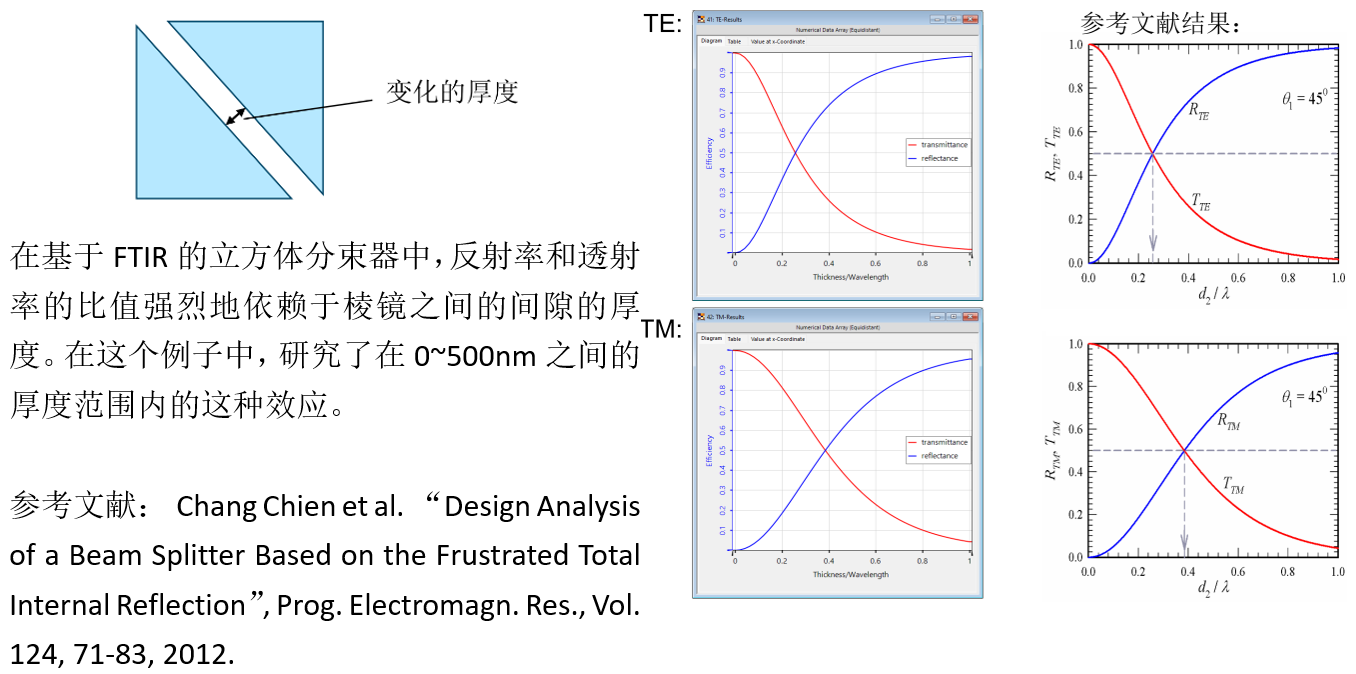

间隙厚度分析

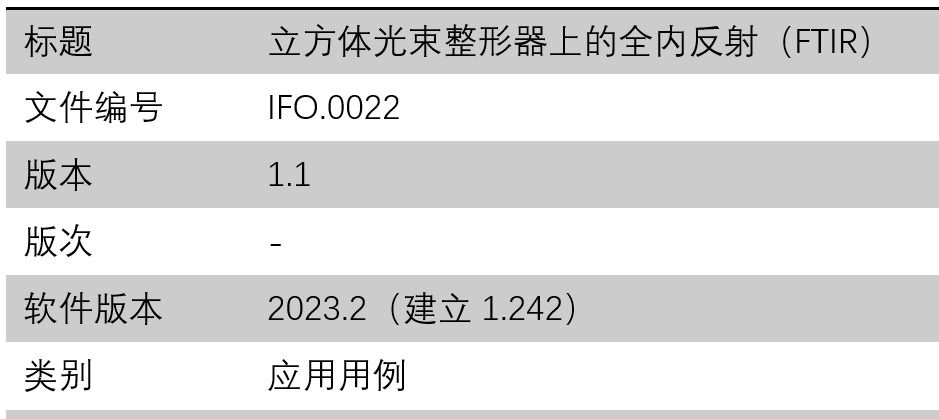

文件信息

延伸阅读
