摘要

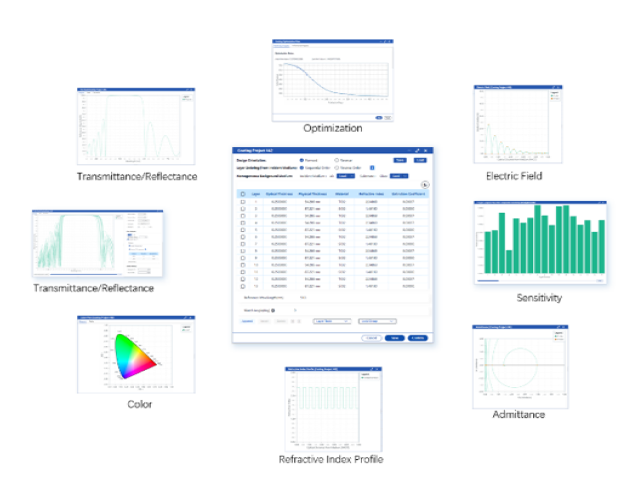

VirtualLab Unity中的光学薄膜设计套装专注于光学薄膜的分析与设计。该套装可用于分析各种薄膜的光学性能，并根据设计要求提供最优解决方案。
在本案例中，将通过设计一个典型的长波通滤光片，演示 VirtualLab Unity 中的光学薄膜设计流程，包括光学性能评估、优化、误差分析与灵敏度分析。

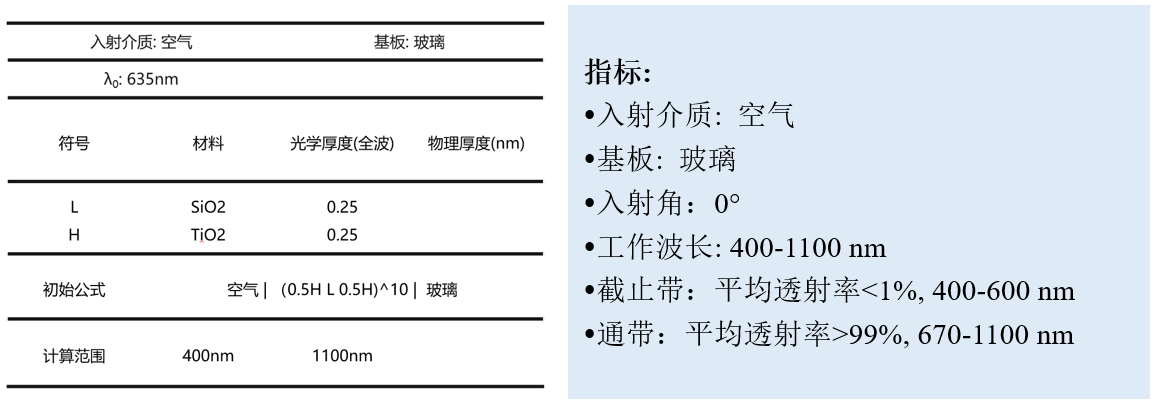

初始结构与指标
设计一个长波通滤光膜，初始结构为典型的对称周期长波通滤光片。设计目标是在0°入射角下实现400–600 nm波段内平均透射率低于1%，在670–1100 nm波段内平均透射率高于99%。
创建项目

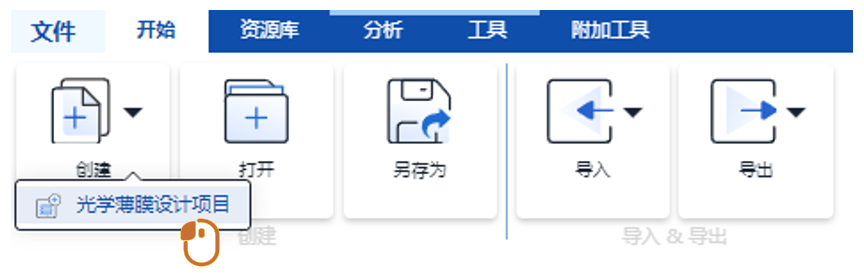

1、在开始选项卡中，用户可以创建一个光学薄膜设计项目。

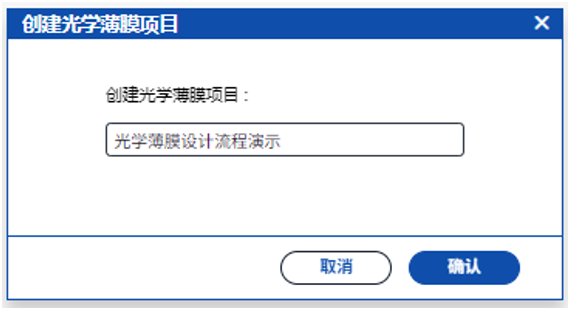

2、为新项目命名并确认后，将创建一个新的光学薄膜设计项目。

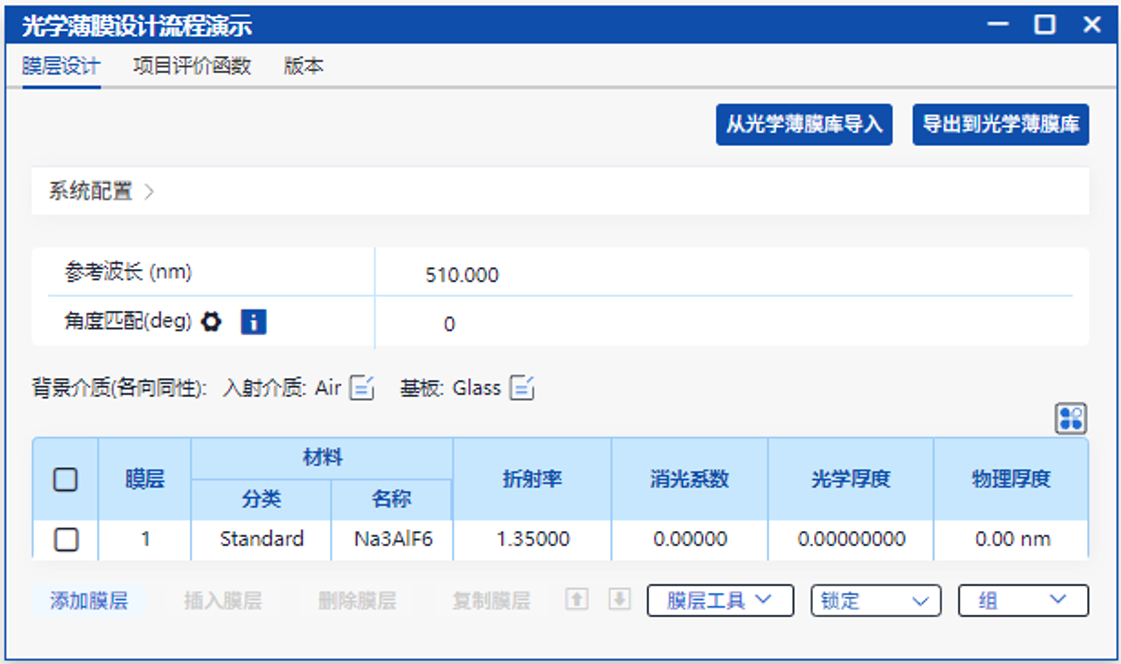

3、创建的新项目只有一层，用户可以在此窗口中定义所需的膜系结构。
配置项目

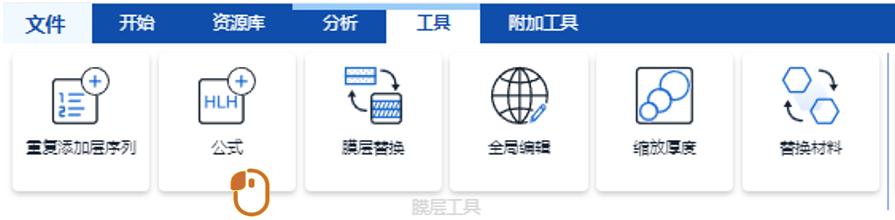

1、在工具选项卡中，用户可以通过公式工具来配置项目。
2、选择TiO2作为高折射率，SiO2为低折射率材料。

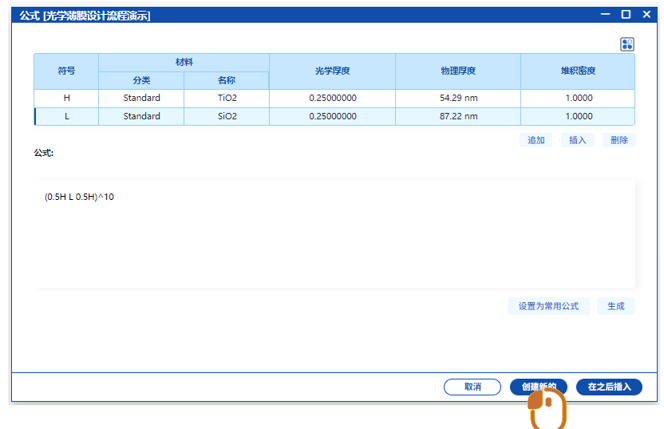

3、在下方输入框中输入公式: (0.5H L 0.5H)10 。
4、点击“创建新的”按钮。

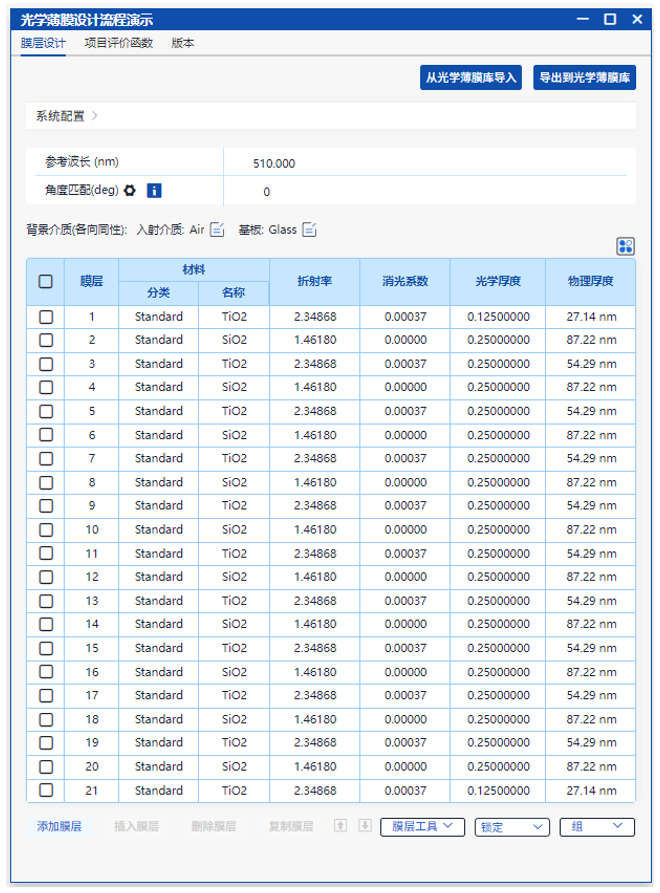

5、通过公式工具配置的膜系。
光谱图分析

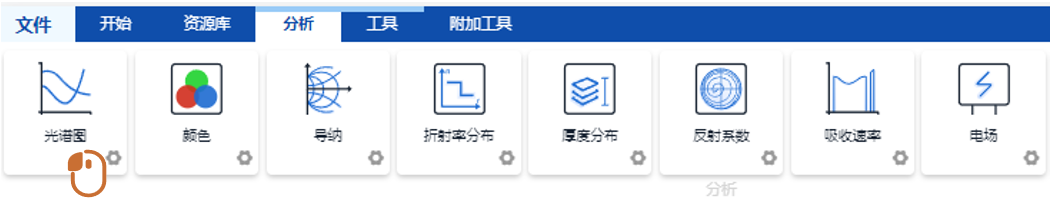

1、在分析选项卡中，用户可以使用光谱图分析功能。点击 打开设置窗口。

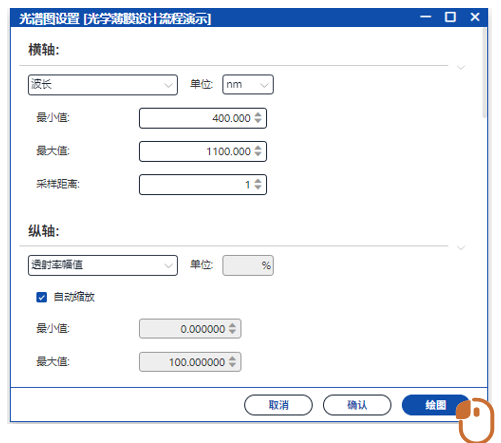

2、将横坐标最小值和最大值分别设置为400 nm和1100 nm。

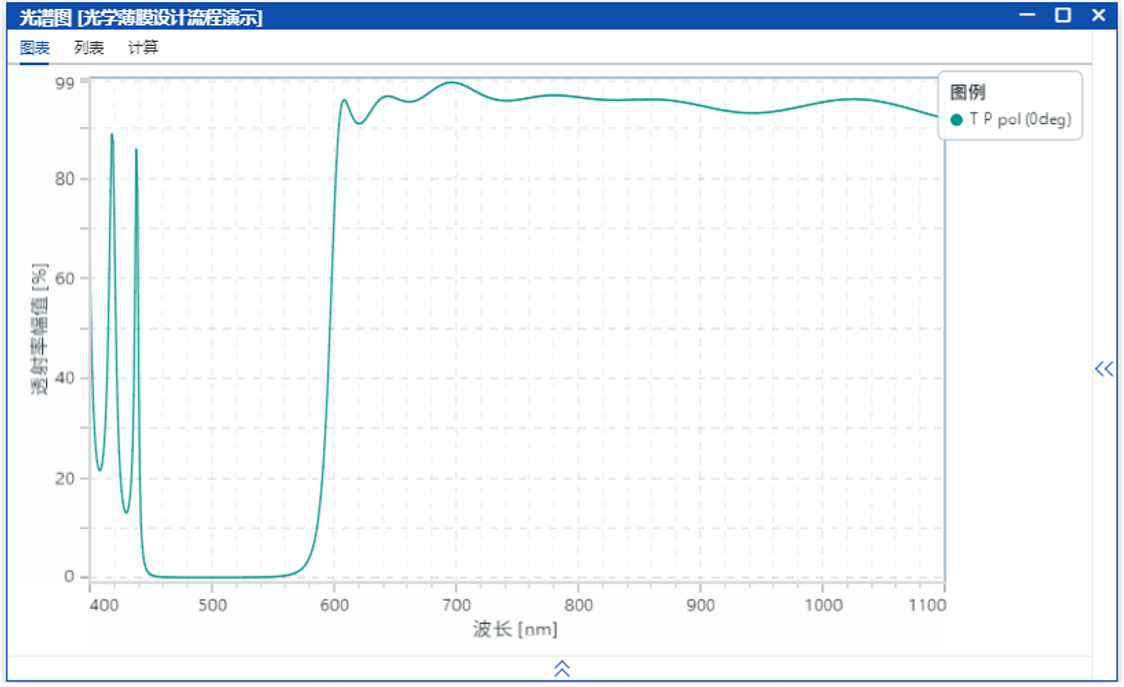

3、点击“绘图”按钮绘制光谱图。
4、当前的截止带位置和宽度均不符合设计要求，接下来将通过调整动态参数及合并项目来优化设计。
动态参数

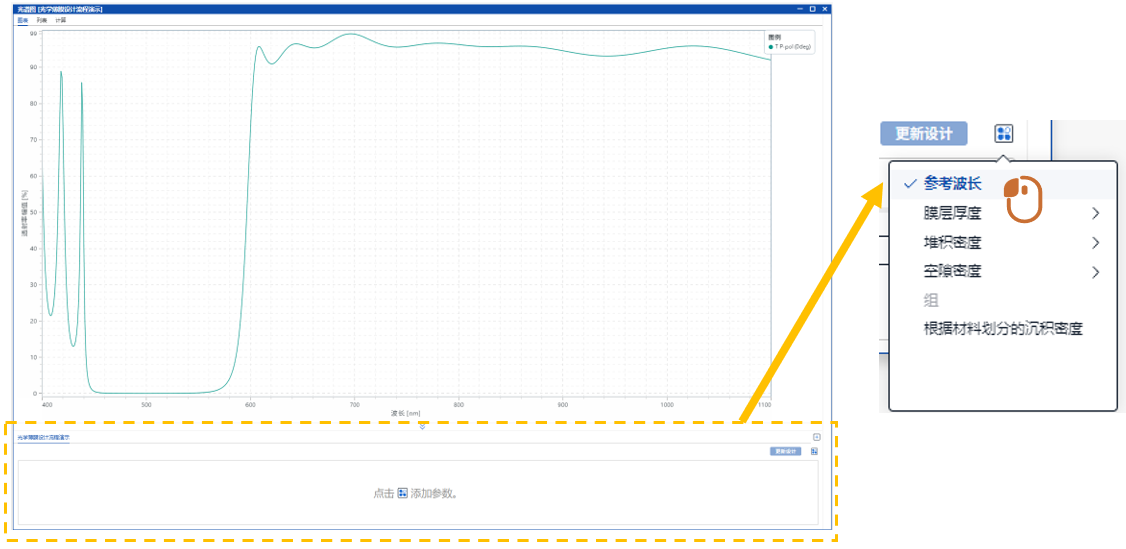

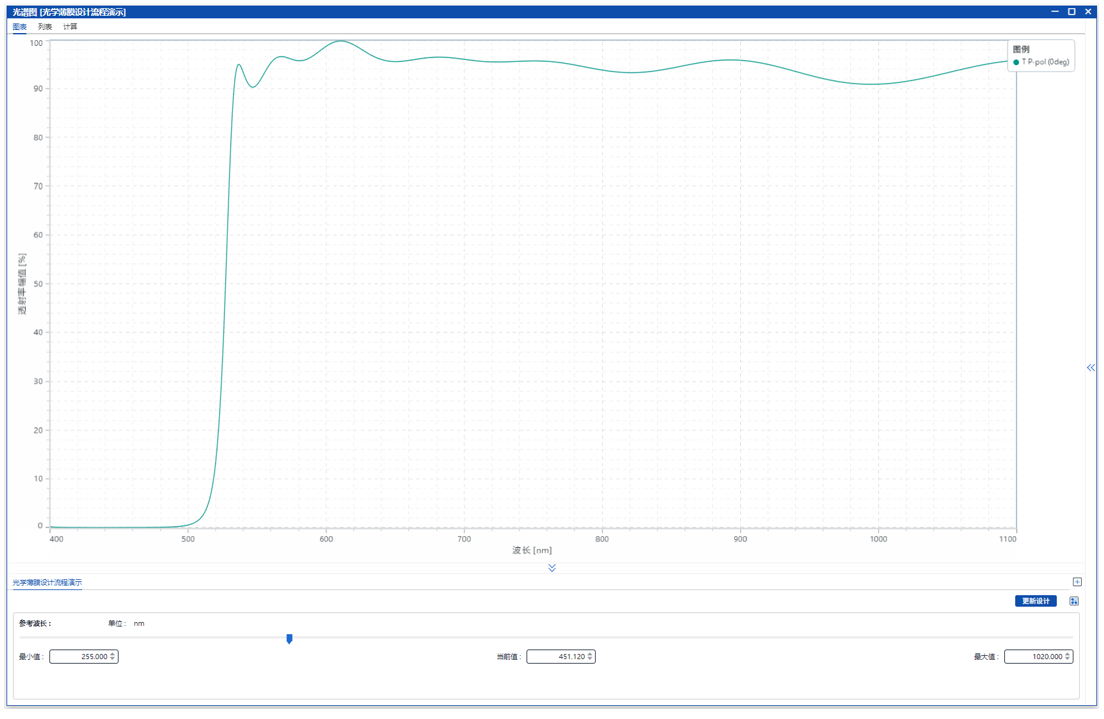

1、动态参数面板位于图表下方。点击  可在下拉列表中将参考波长添加为动态参数。
多项目光谱展示

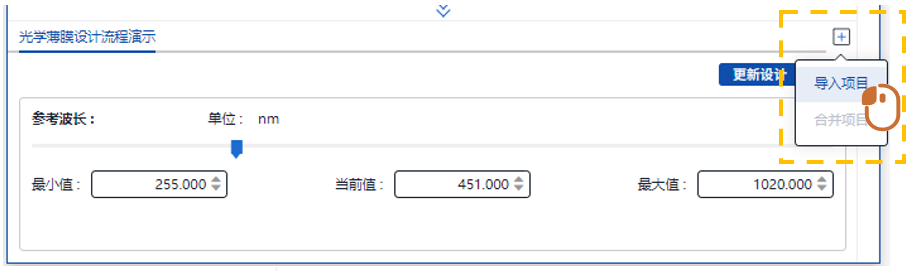

1、在动态参数面板中，点击  可导入其他项目，在同一张图中对比多个项目的光谱。

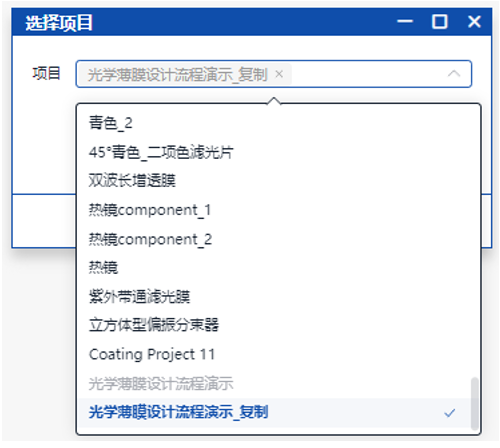

2、选择刚刚复制的项目。

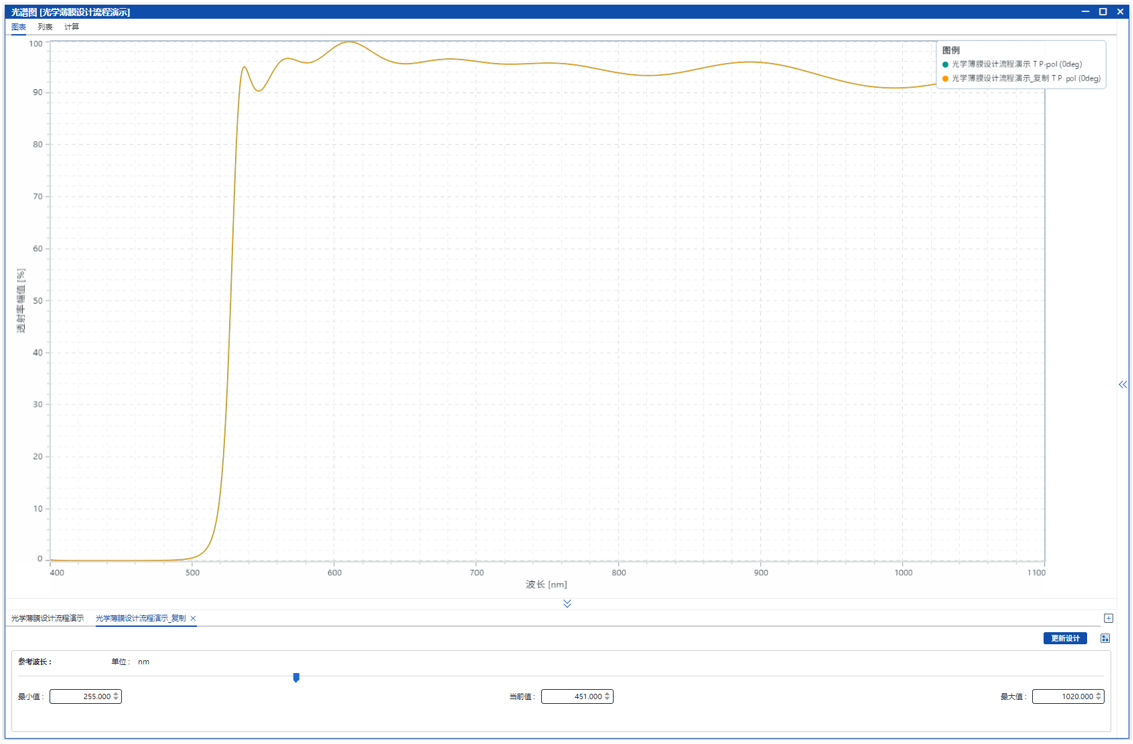

3、图例显示图中展示了两个项目的光谱，但由于它们完全相同，曲线完全重叠，因此实际仅能看到一条曲线。
|
