VirtualLab Unity应用：变焦镜头

应用场景

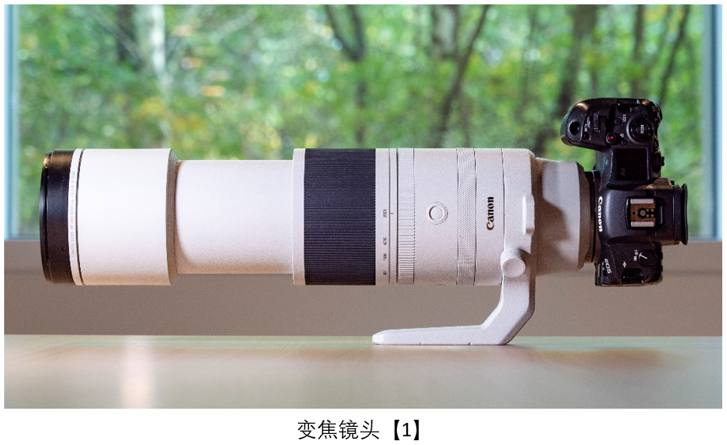

变焦镜头广泛应用于摄影、摄像以及机器视觉等领域，凭借其可变焦距设计，实现了视场范围的灵活切换与成像尺寸的自由调节，兼具结构紧凑、成像清晰和操作便捷等优点。在本案例中，将通过设计一个典型的连续变焦镜头光学系统，演示在 VLU 中的光学设计流程，包括初始结构建立、像差分析、评价函数定义，优化以及结果展示。

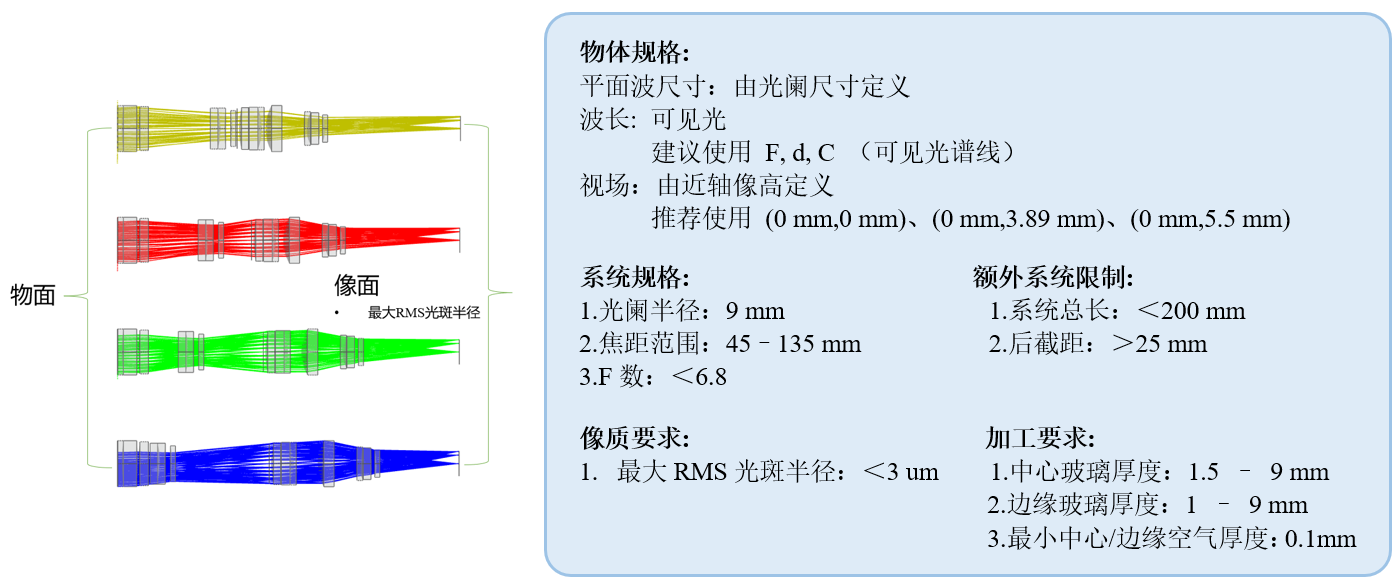

案例说明

设计结果

设计结果如下，像质，系统规格、额外系统限制以及加工要求均满足预期设计目标。

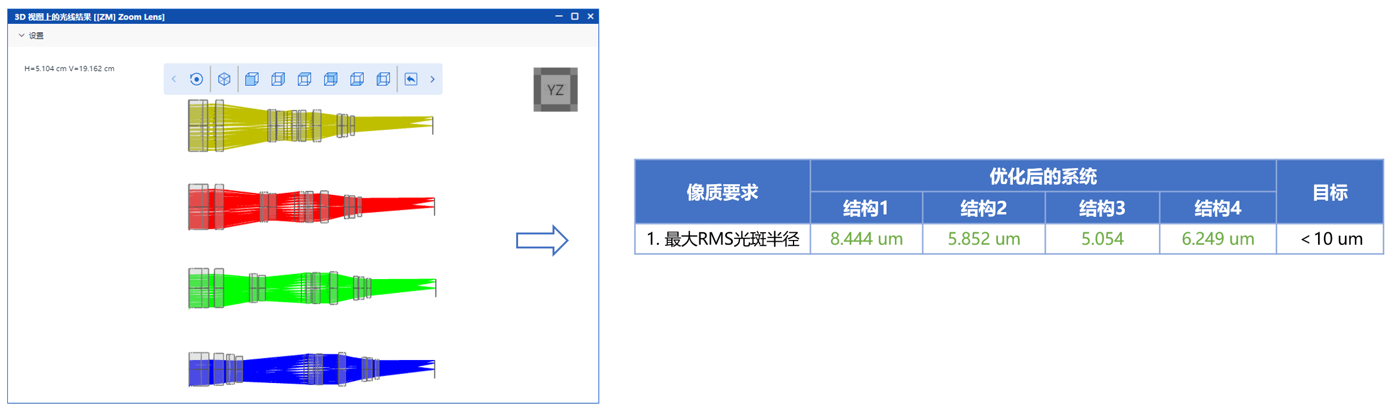

优化后系统的3D光线追迹视图

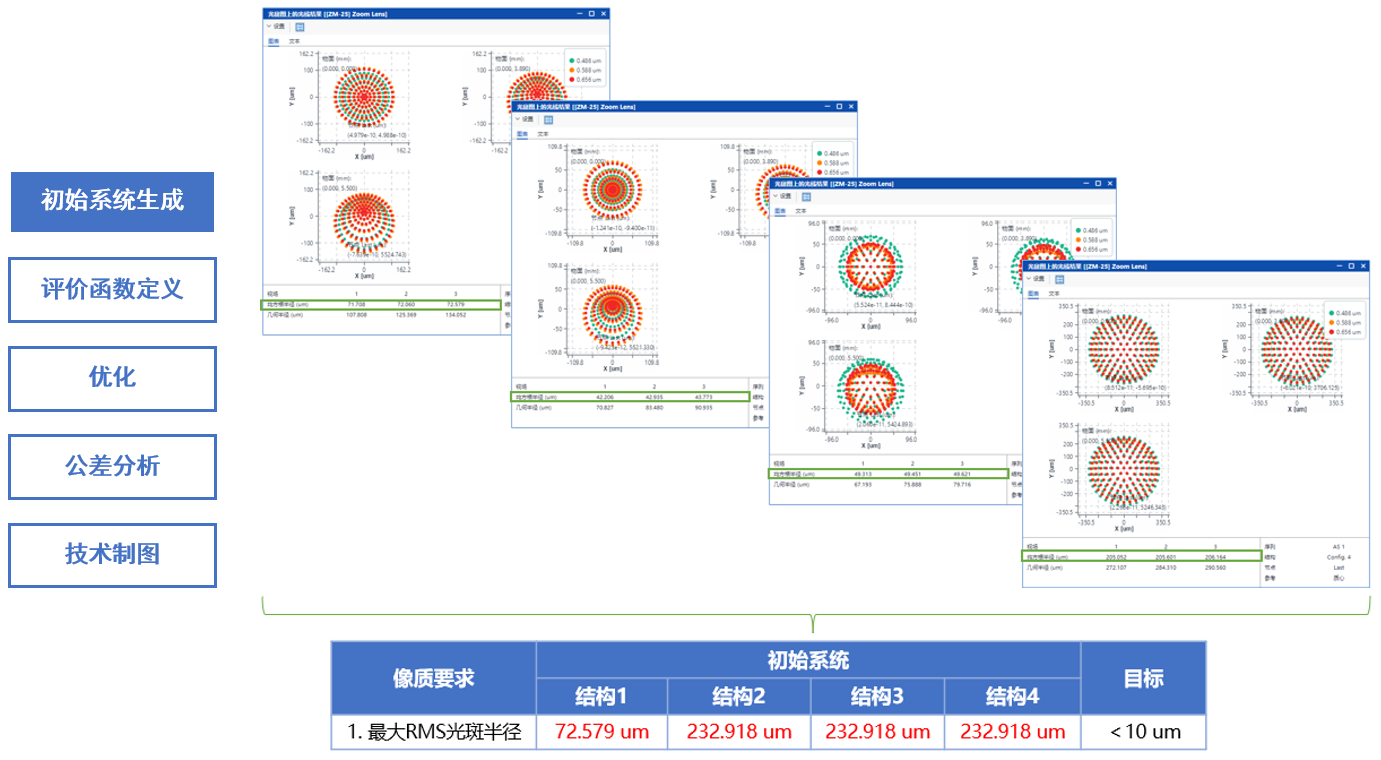

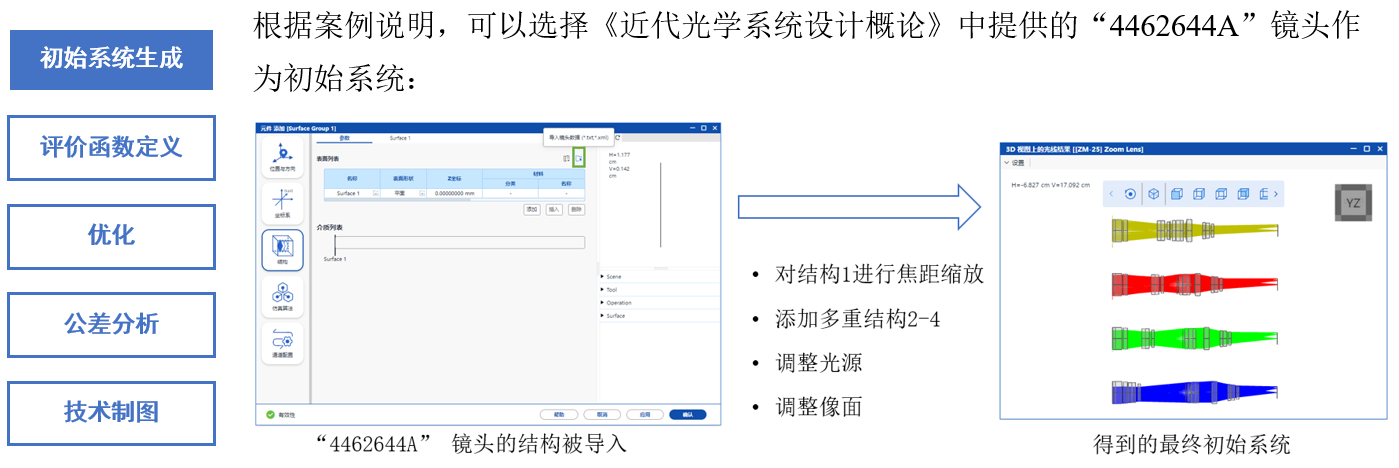

初始系统生成

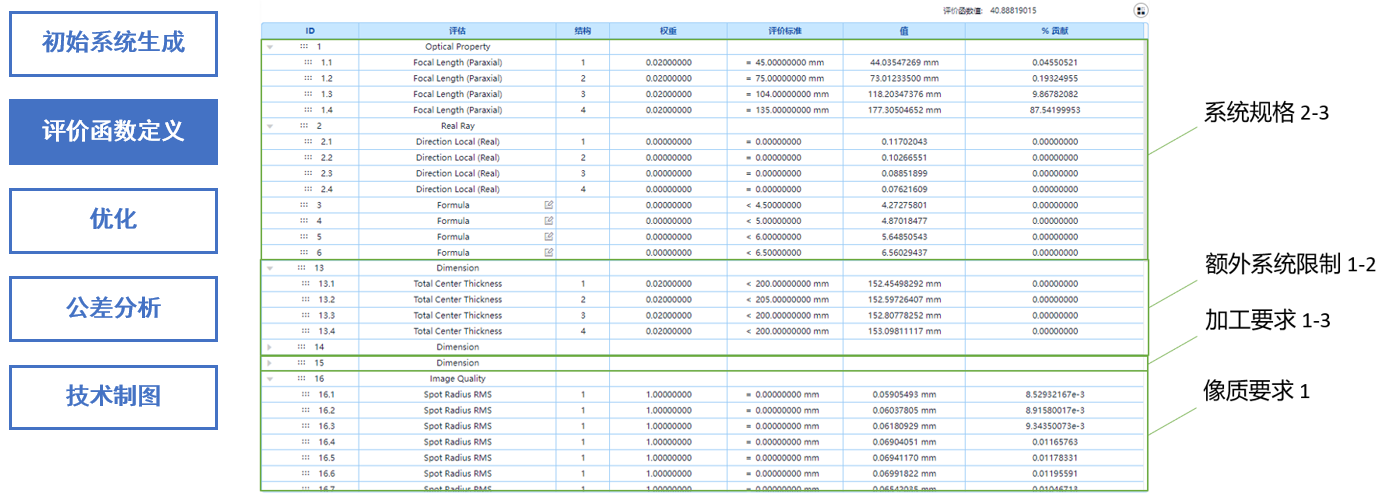

评价函数定义

根据系统规格、额外系统限制以及像质与加工要求，定义了各种与之对应的评价函数。

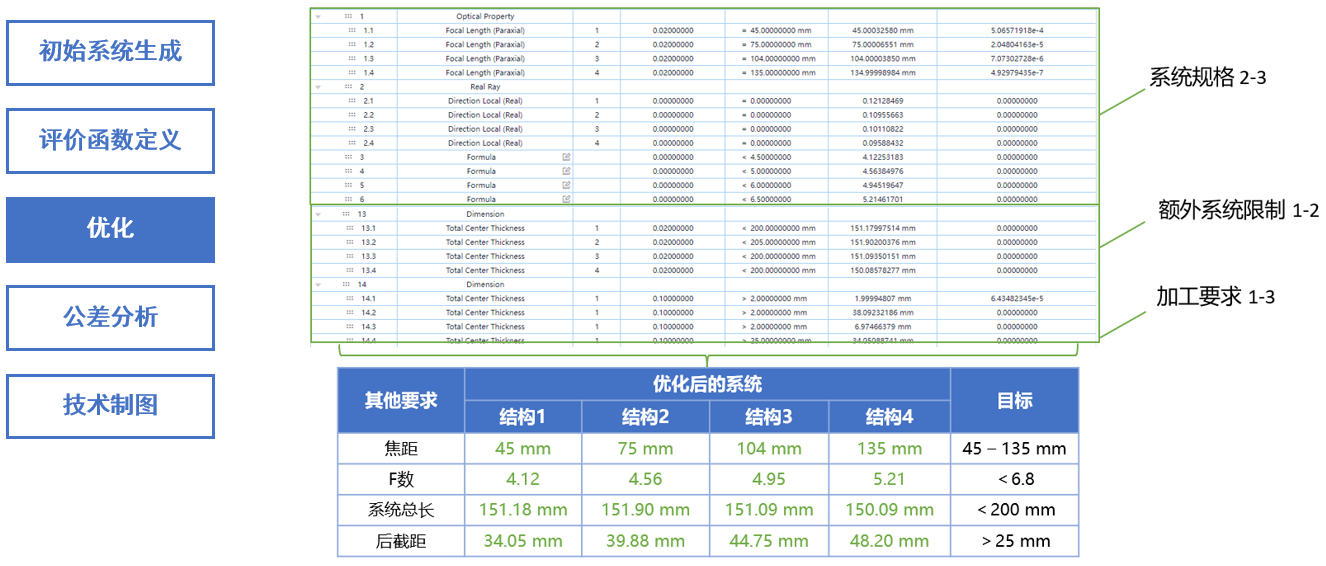

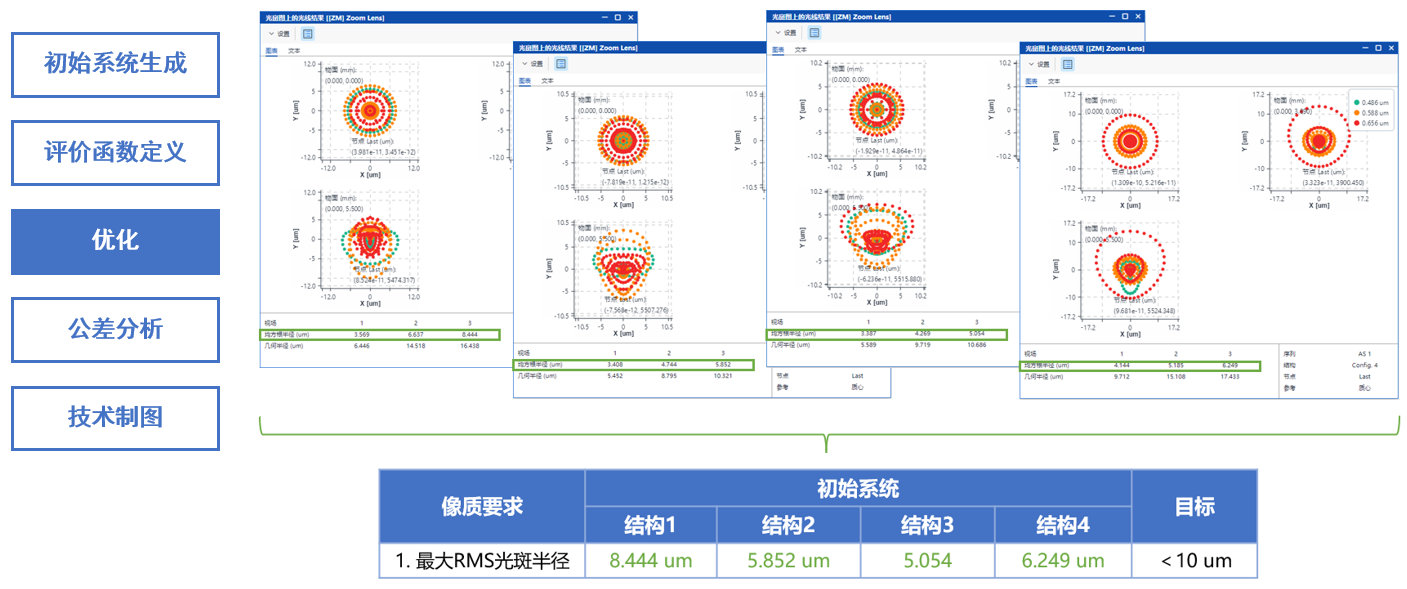

优化

通过采用LM算法优化后，满足了像质要求 1、系统规格 2-3、额外系统限制1-2以及加工要求 1-3。

通过采用LM算法优化后，满足了像质要求 1、系统规格 2-3、额外系统限制1-2以及加工要求 1-3，此外系统规格1在初始系统生成时已满足。
