VirtualLab Unity应用：远心物镜

应用场景

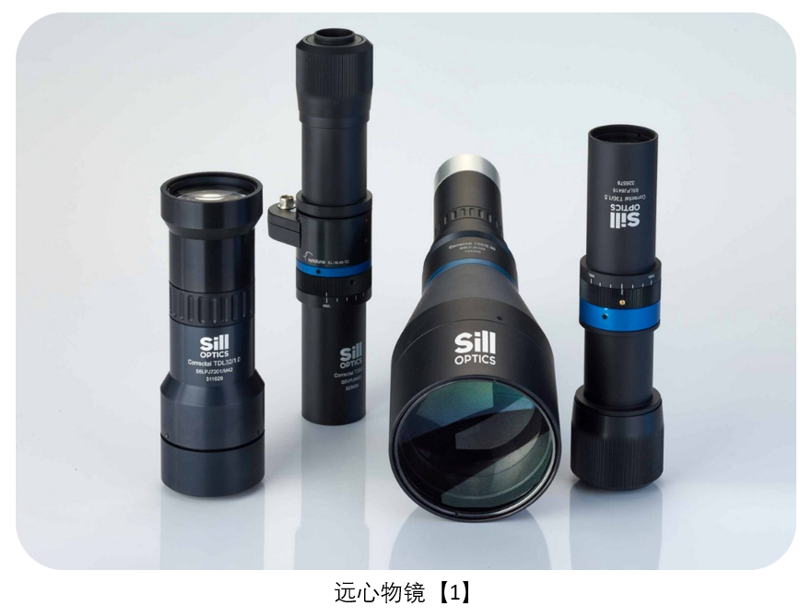

远心物镜广泛应用于机器视觉检测、高精度测量、工业显微成像与半导体光刻中，用于实现物方或像方远心光路、消除视差误差以及保证高倍率下的测量精度。其具有成像畸变小、工作距离灵活、放大倍率稳定的优点，适合应用于对测量精度要求严苛的光学系统。在本案例中，将在 VLU 中演示远心物镜的设计过程，包括初始系统生成、评价函数定义、优化以及结果展示。

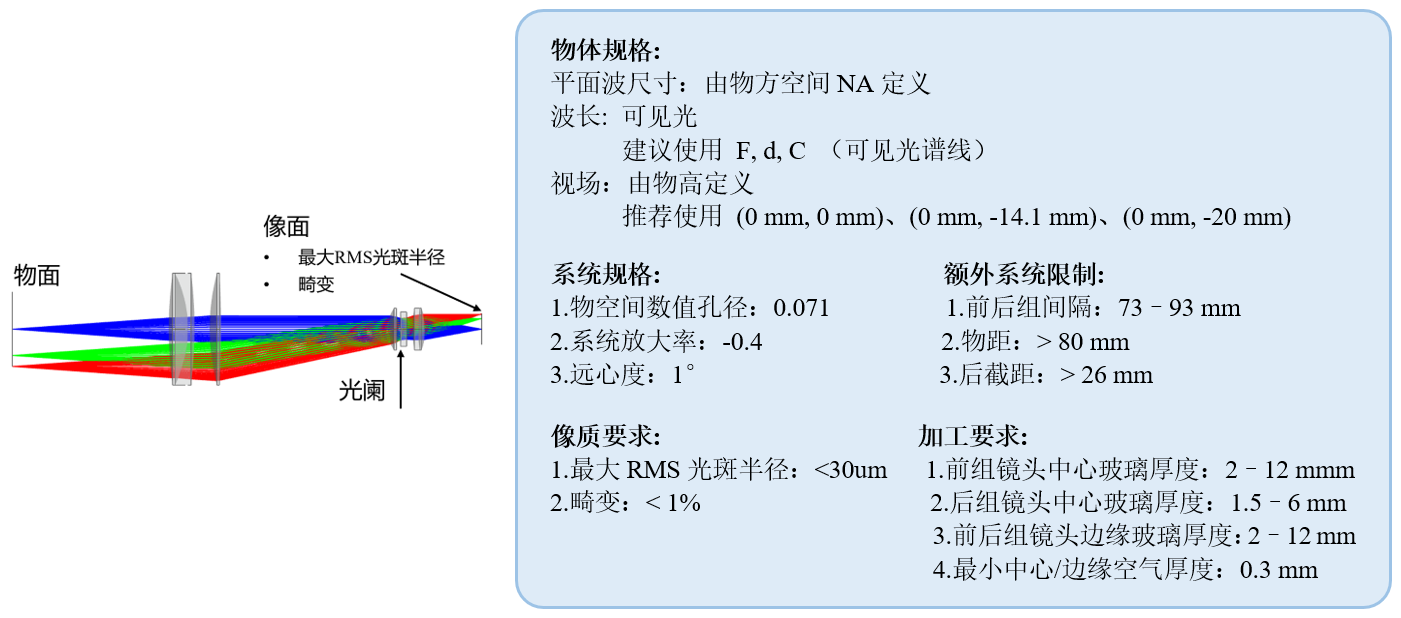

案例说明

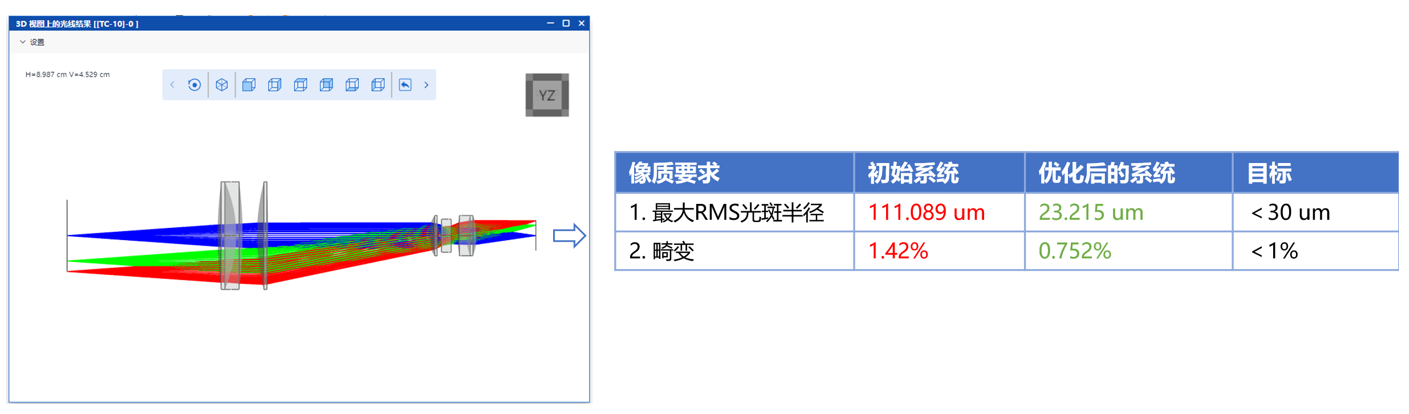

设计结果

设计结果如下，像质，系统规格、额外系统限制以及加工要求均满足预期设计目标。



优化后系统的3D光线追迹视图

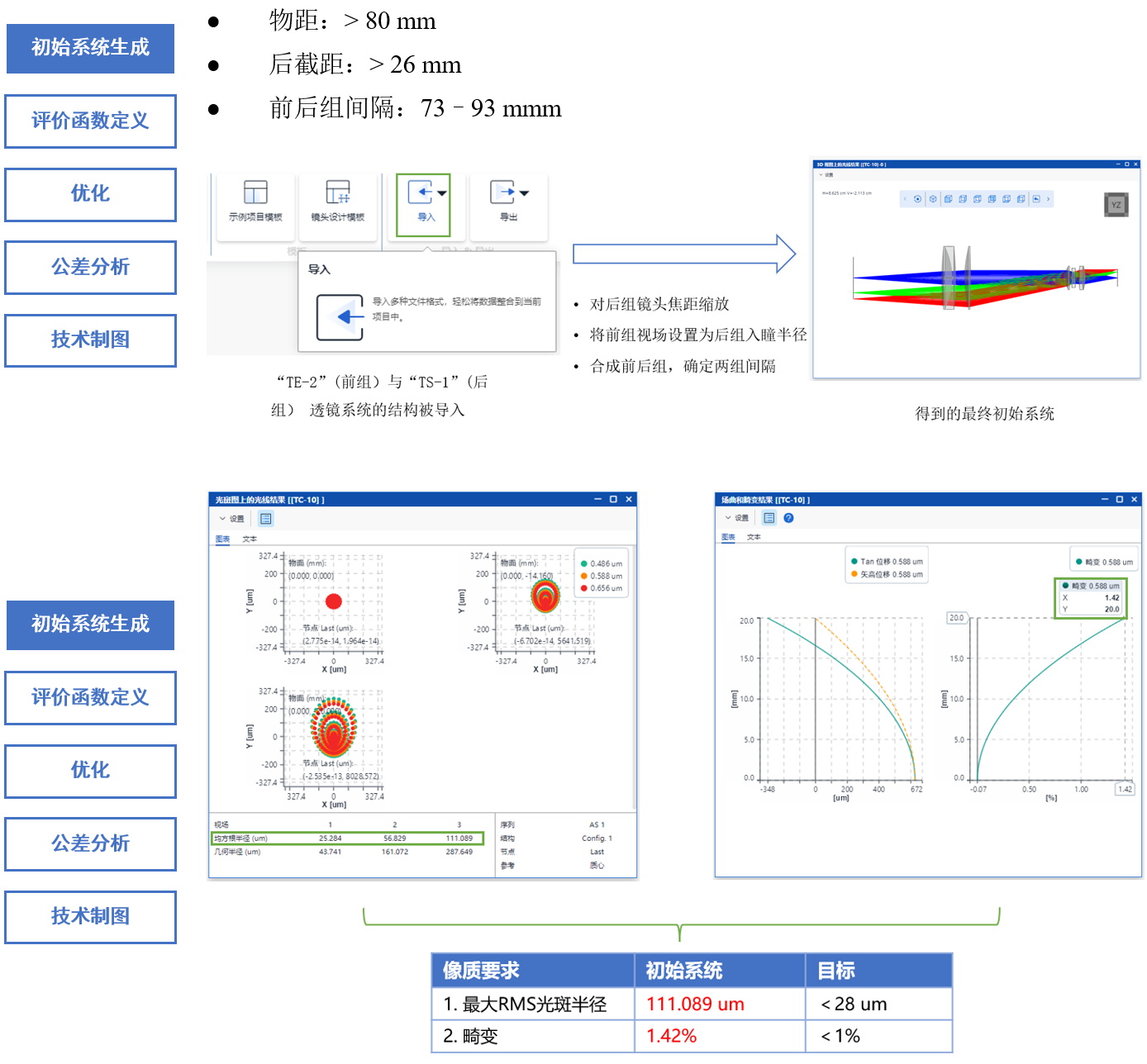

初始系统生成

根据案例说明，初始系统前后组镜头需要满足以下原则：

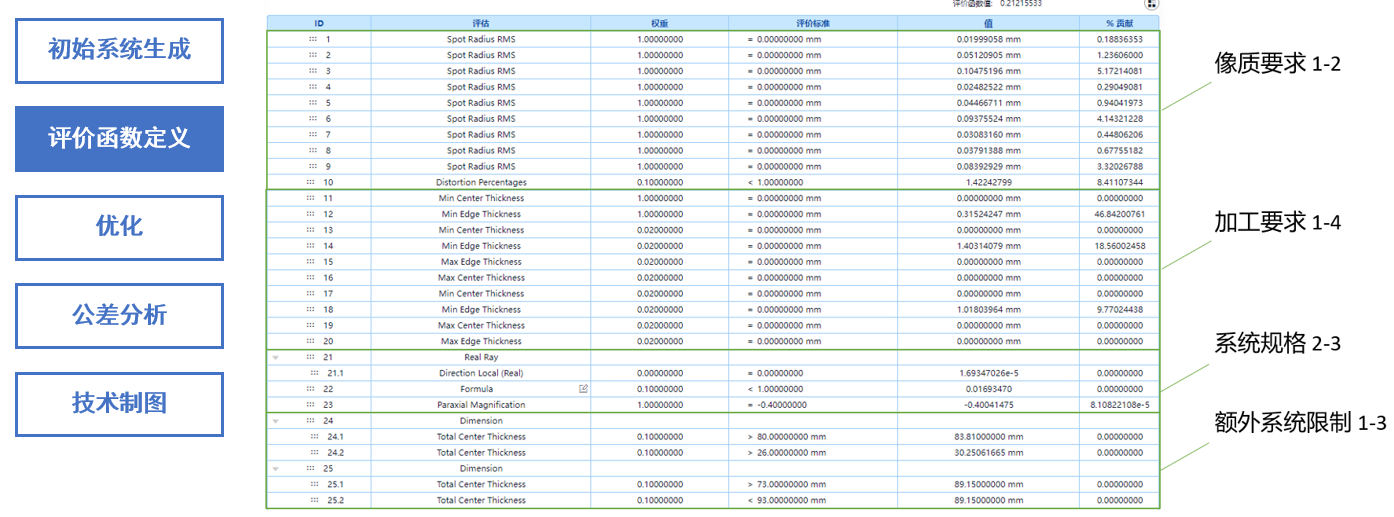

评价函数定义

根据系统规格、额外系统限制以及像质与加工要求，定义了各种与之对应的评价函数。

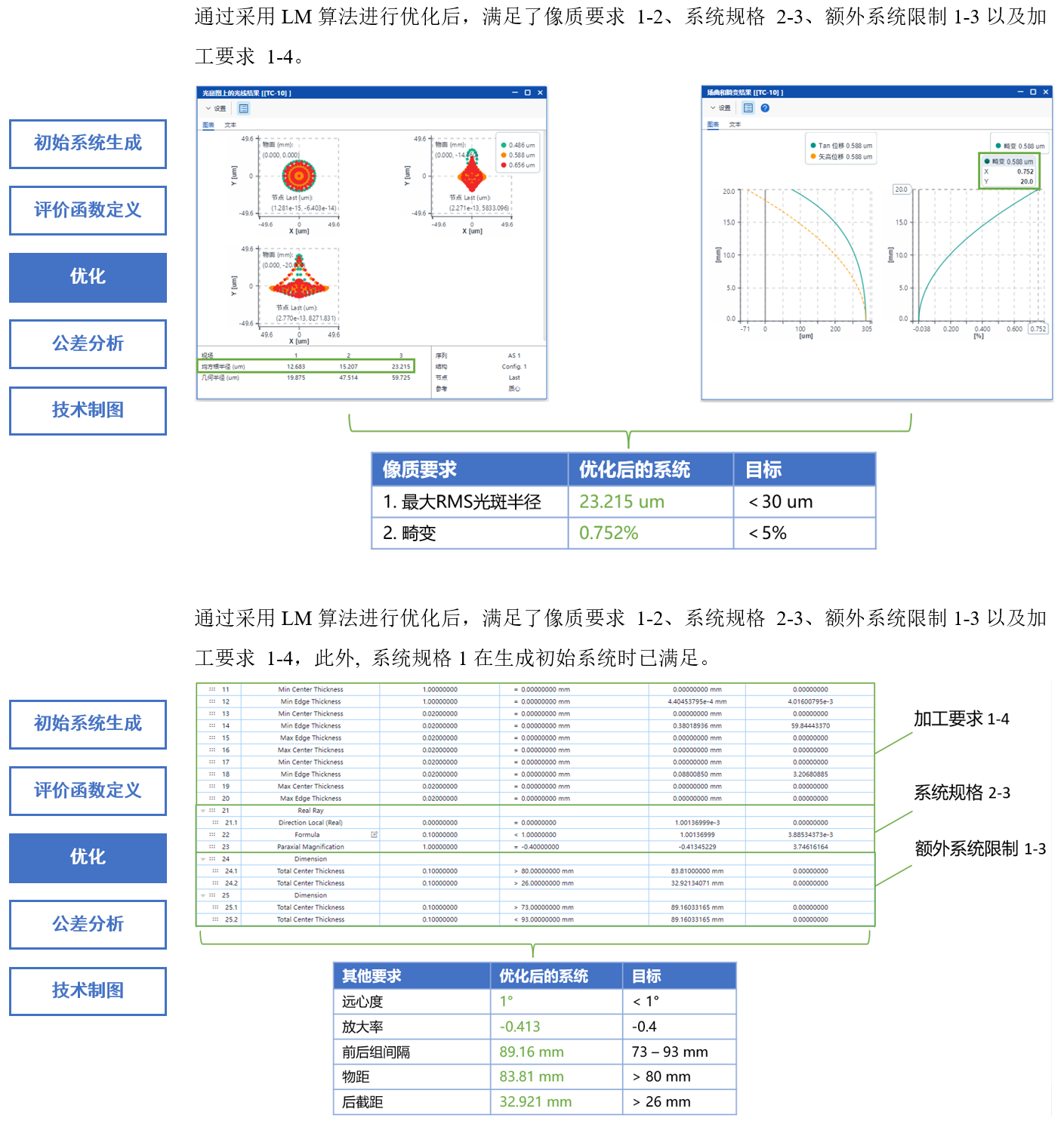

优化

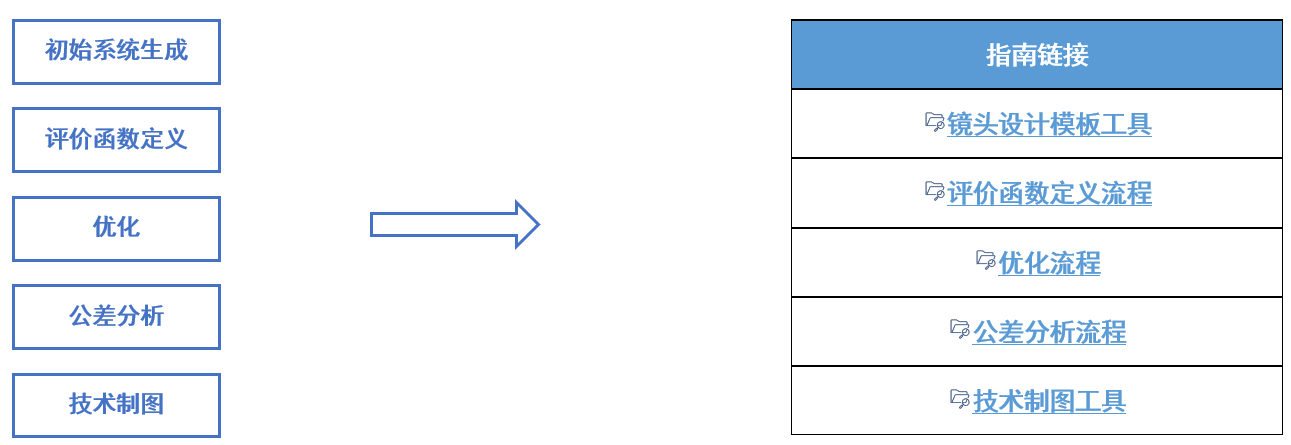

指南链接
