VirtualLab Unity光学镜头设计流程演示

一、 操作流程视频演示

移动端：请使用微信扫描二维码观看

http://www.honglun.vip/course/courseDetail.html?courseId=4553951

PC端：请点击视频链接观看

二、 图文操作演示

摘要

VirtualLab Unity光学镜头设计套装专注于光学系统的分析和设计。可被用于分析光学镜头的性能，根据设计指标提供最佳方案以及将设计结果导出为CAD文件，与VirtualLab Fusion的共享核心技术，因此透镜设计模块文件可以无缝转入到VirtualLab Fusion中用于后续的跨尺度建模。

在本案例中，将通过设计一个简单的单透镜，演示 VirtualLab Unity 中的光学镜头设计流程，包括光学性能评估、优化与公差分析。

创建项目

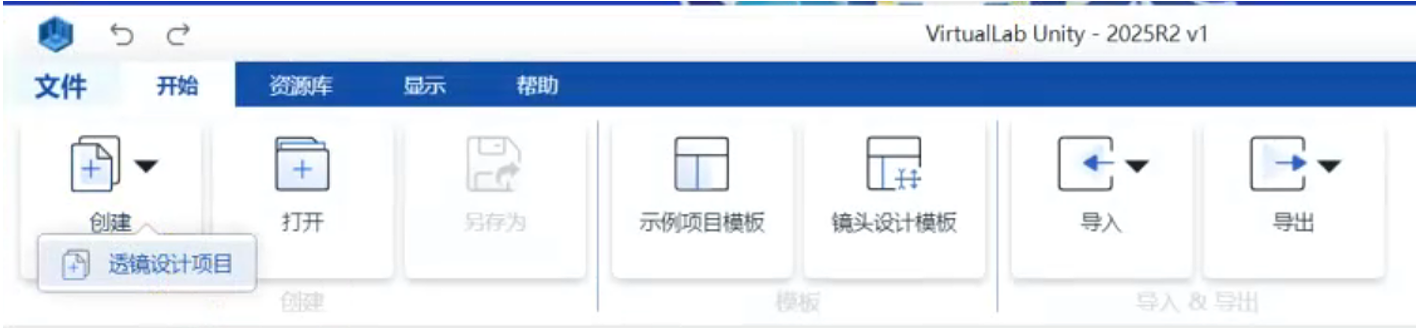

1. 在开始选项卡中，用户可以创建一个光学透镜设计项目。

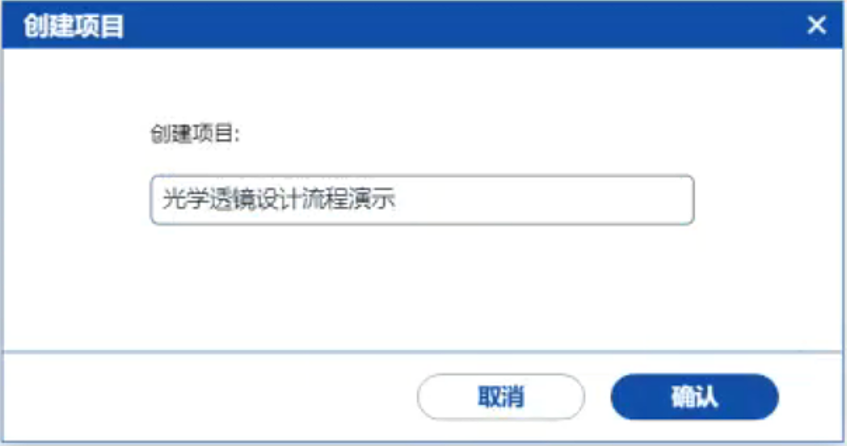

2. 为新项目命名并确认后，将创建一个新的光学透镜设计项目。

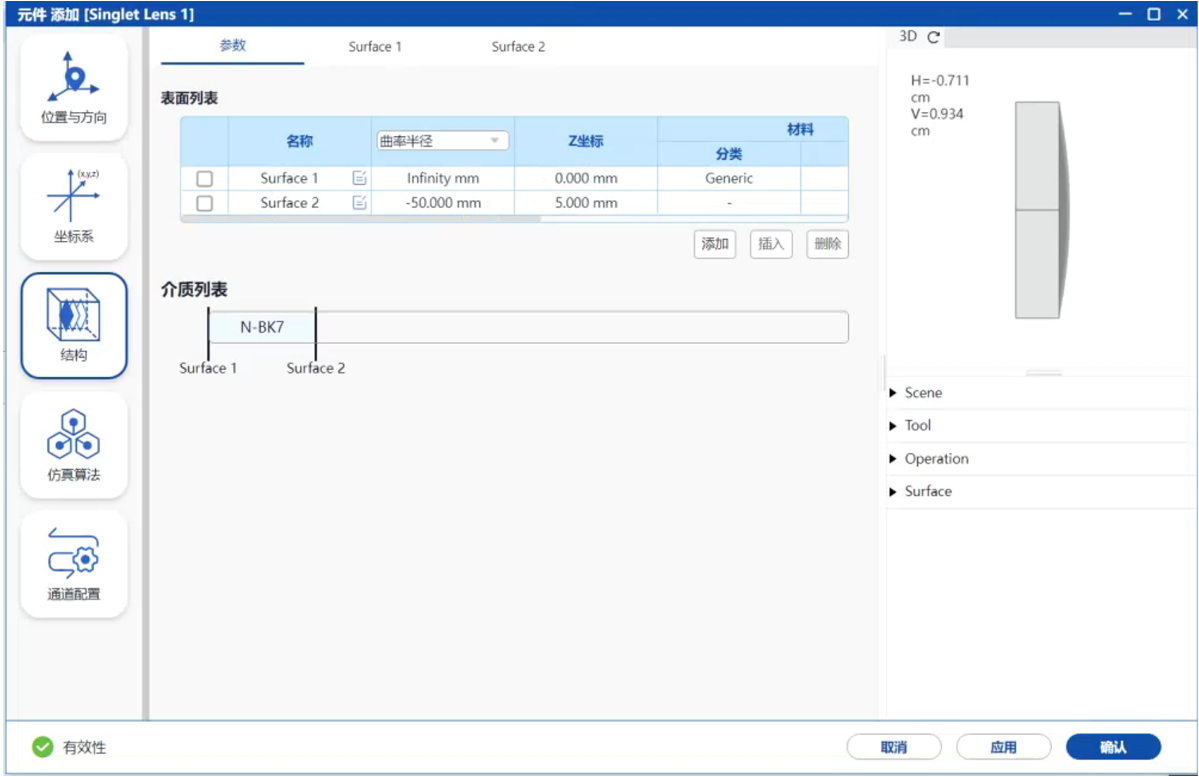

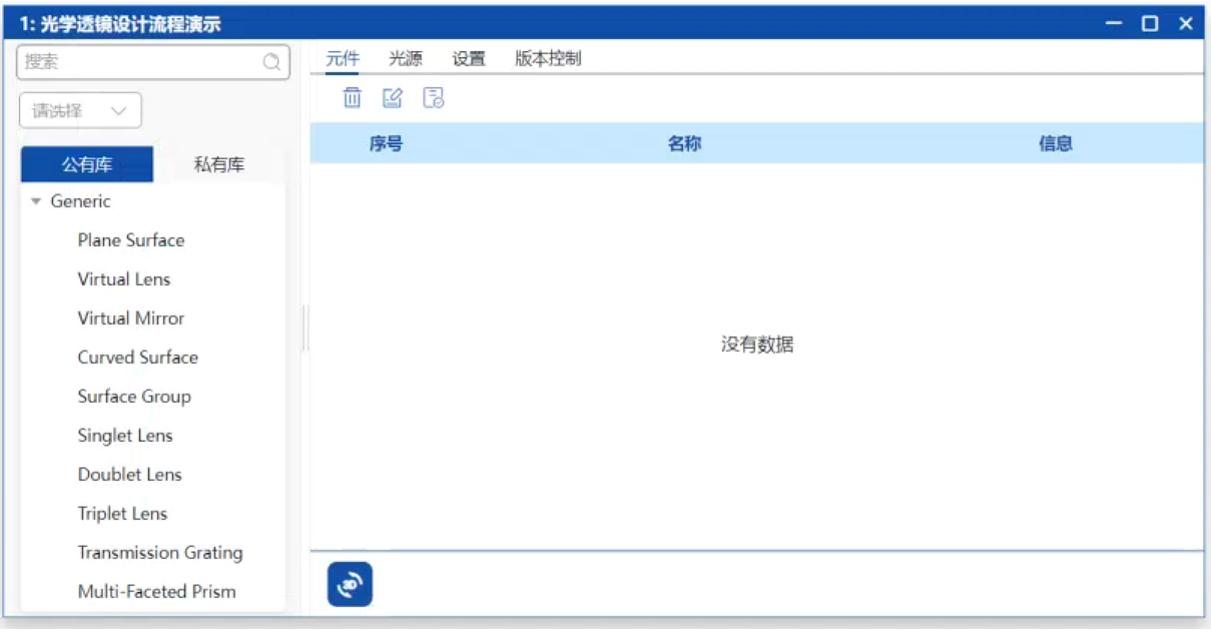

3. 用户可以在此窗口中定义所需的透镜结构，在这里我们添加一个单透镜，可以设置当前透镜的曲率半径、坐标和材料。

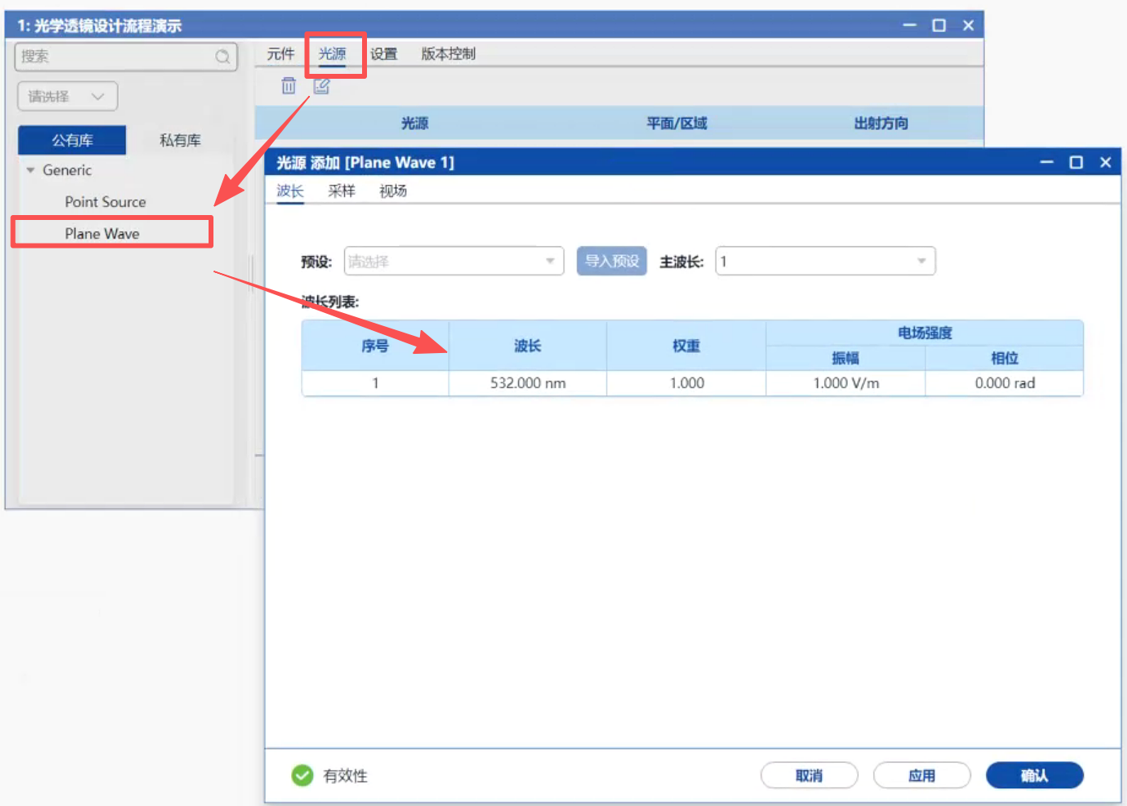

4. 设置当前透镜的光源参数。

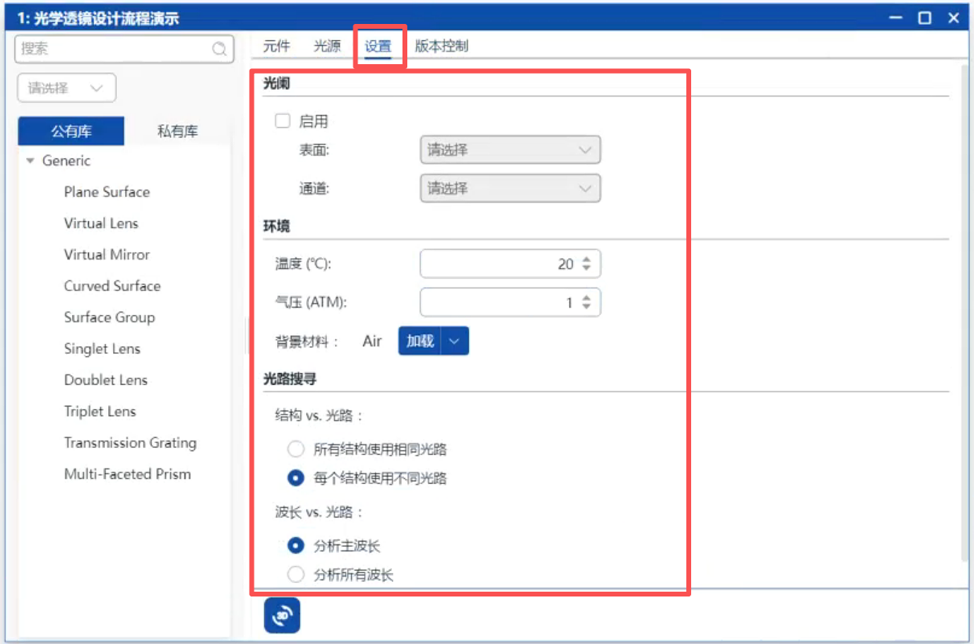

5. 在“设置”选项卡下可以设置环境参数、是否添加光阑以及光路搜寻设置。

结果展示

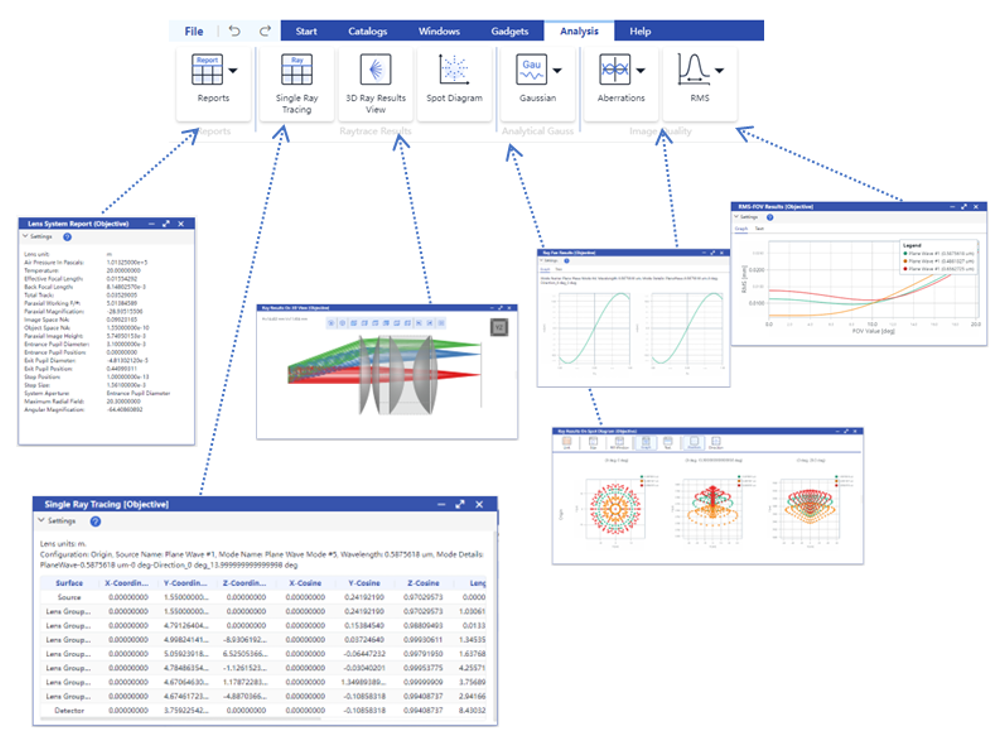

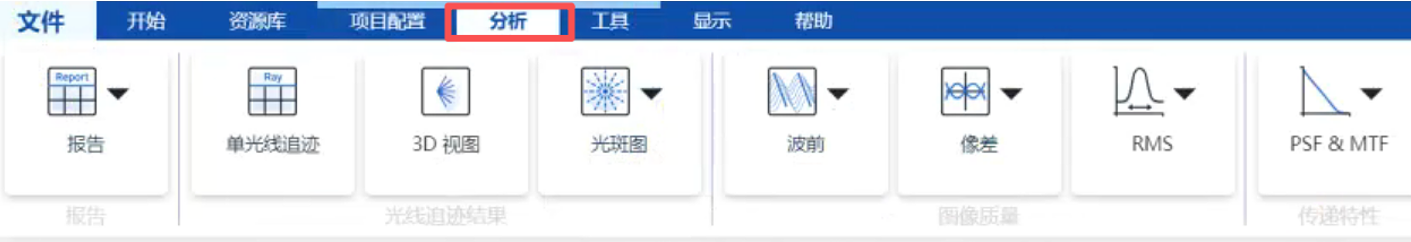

1. 透镜项目设置完成后，可以开始进行分析，软件提供了丰富的分析方法，包括单光线追迹、3D视图、波前、光斑图、像差、RMS以及PSF&MTF等。

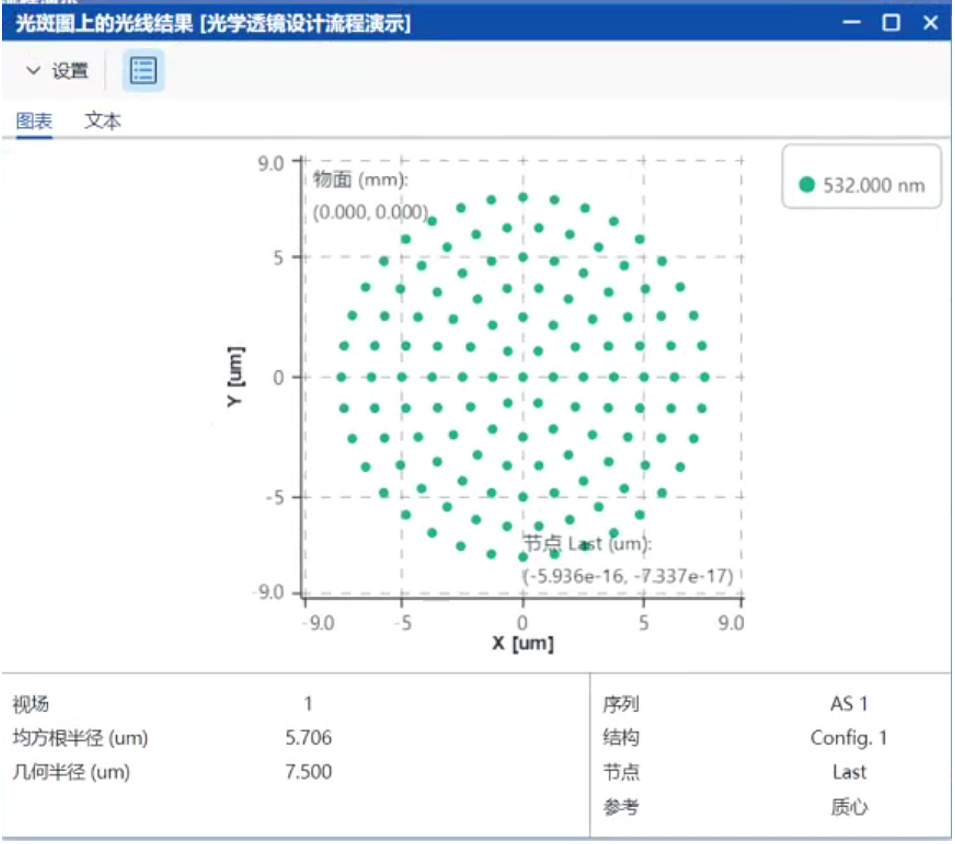

2. 以点列图为例，展示分析结果。

优化和公差分析

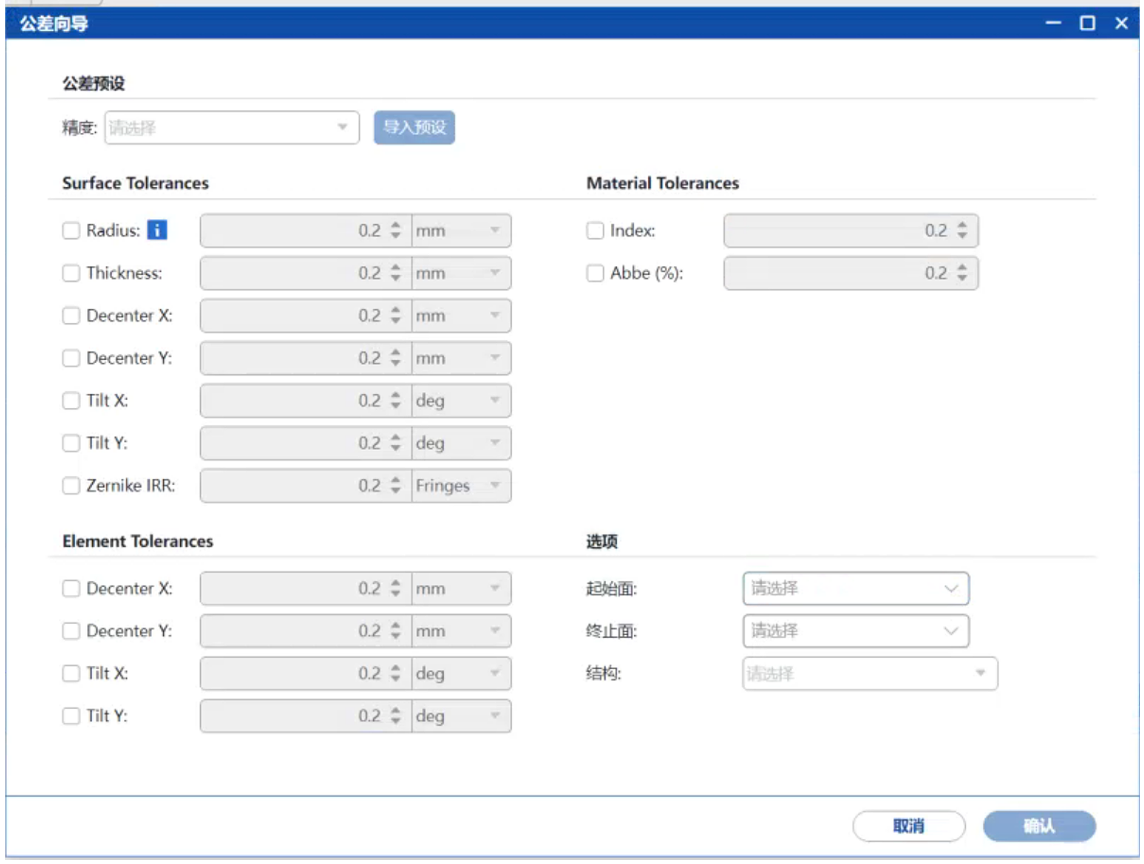

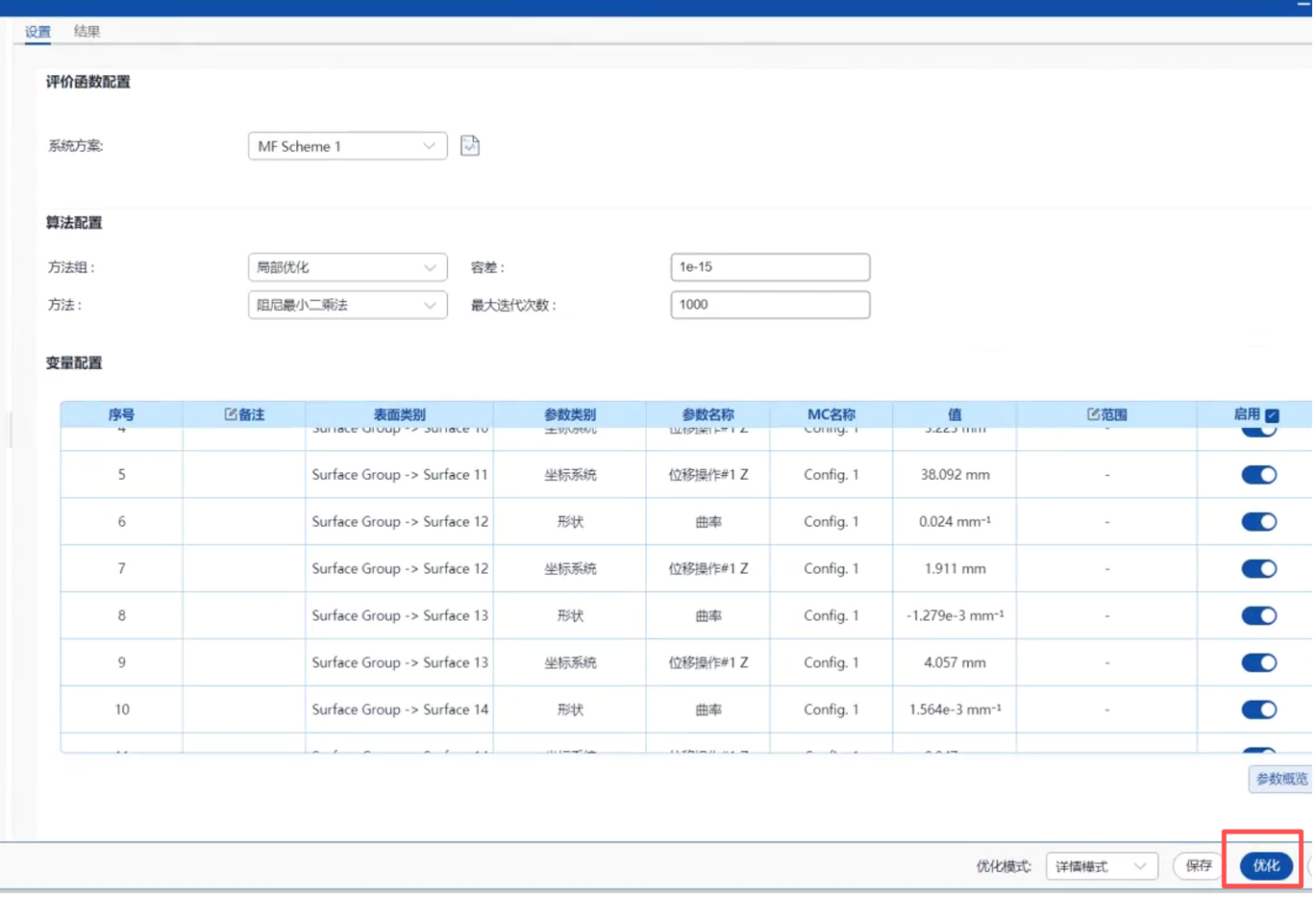

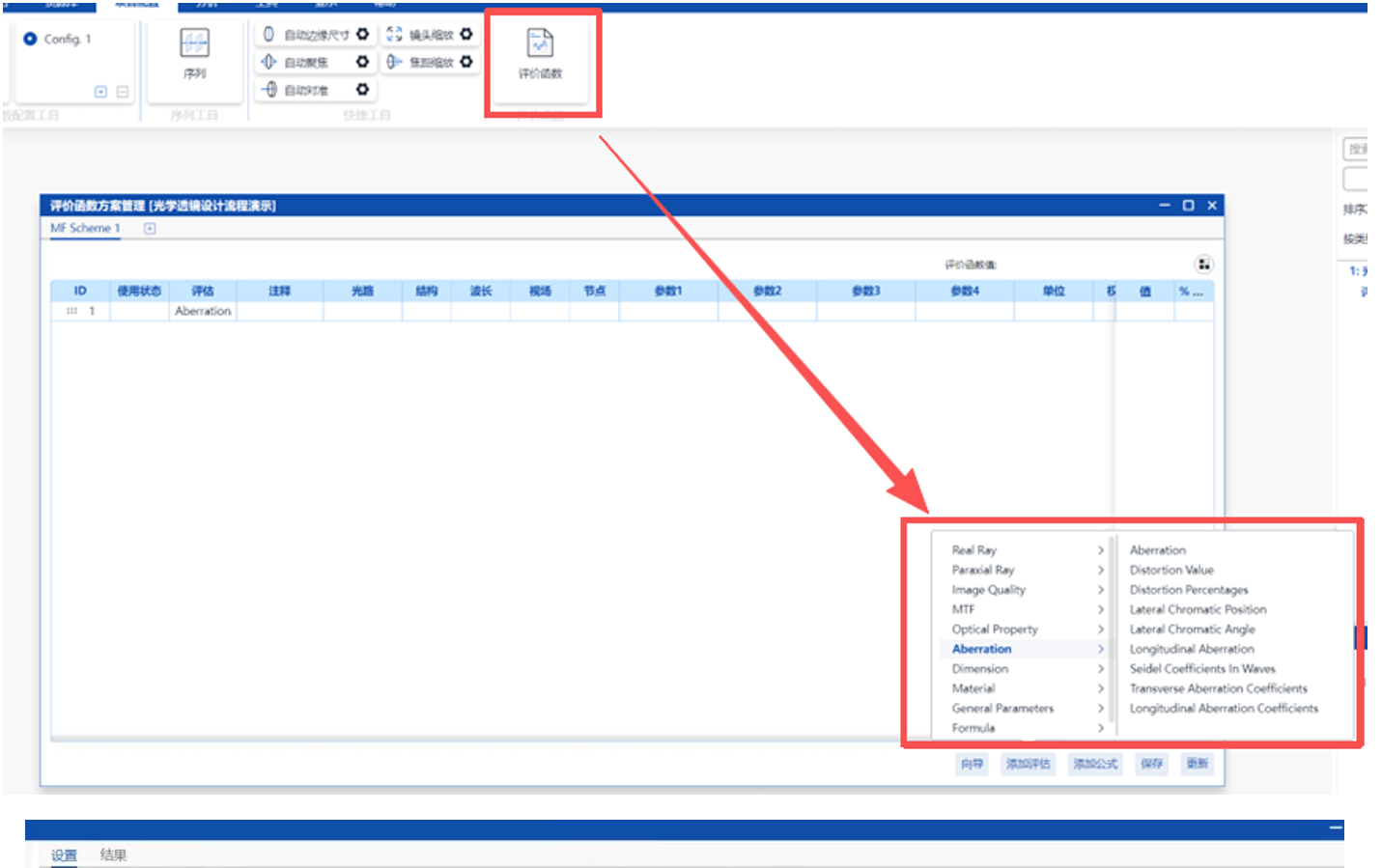

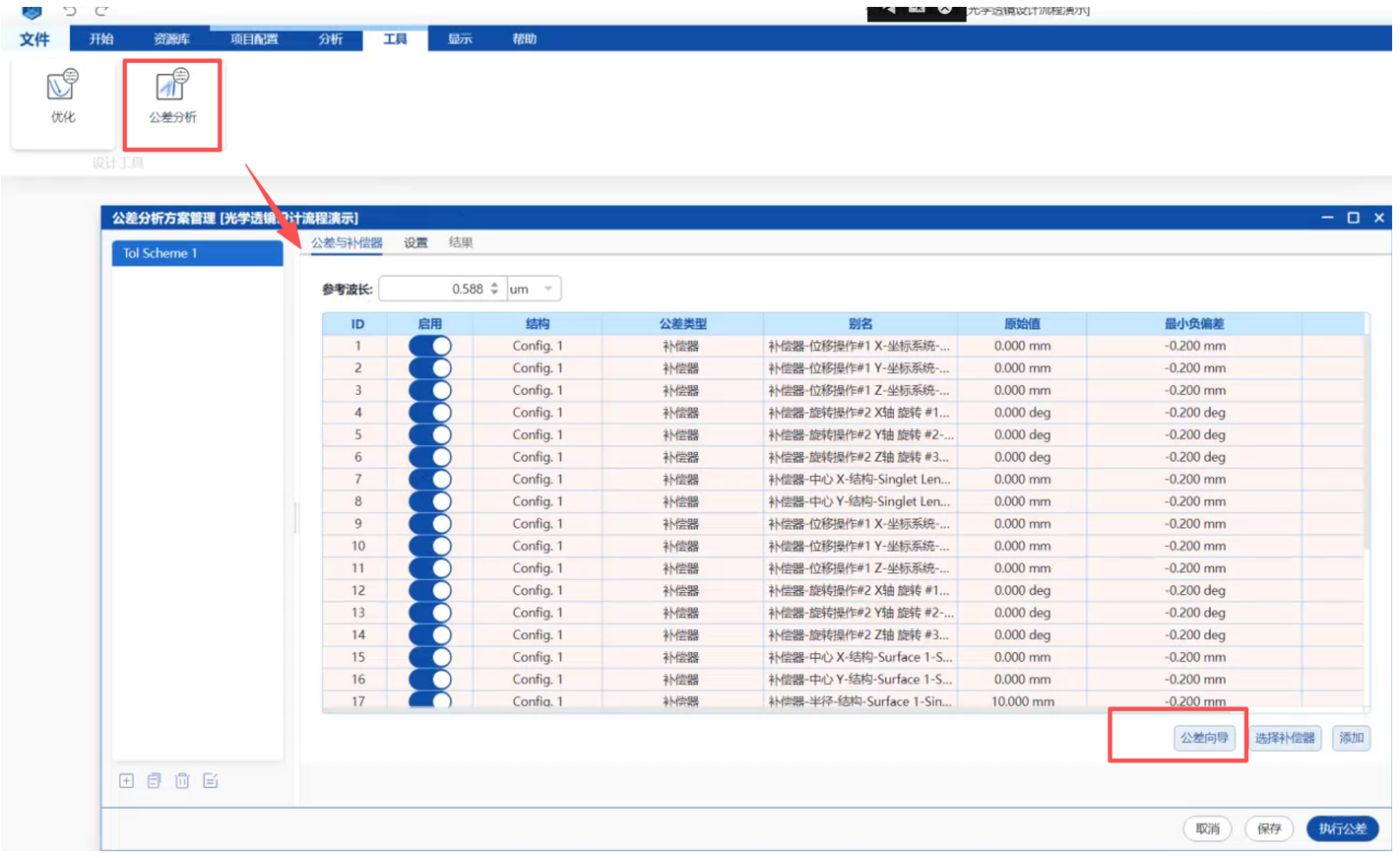

1. 软件内完成分析后，可进一步对定义透镜或者透镜组进行优化和公差分析。
