VirtualLab Unity应用：双波长增透膜

摘要

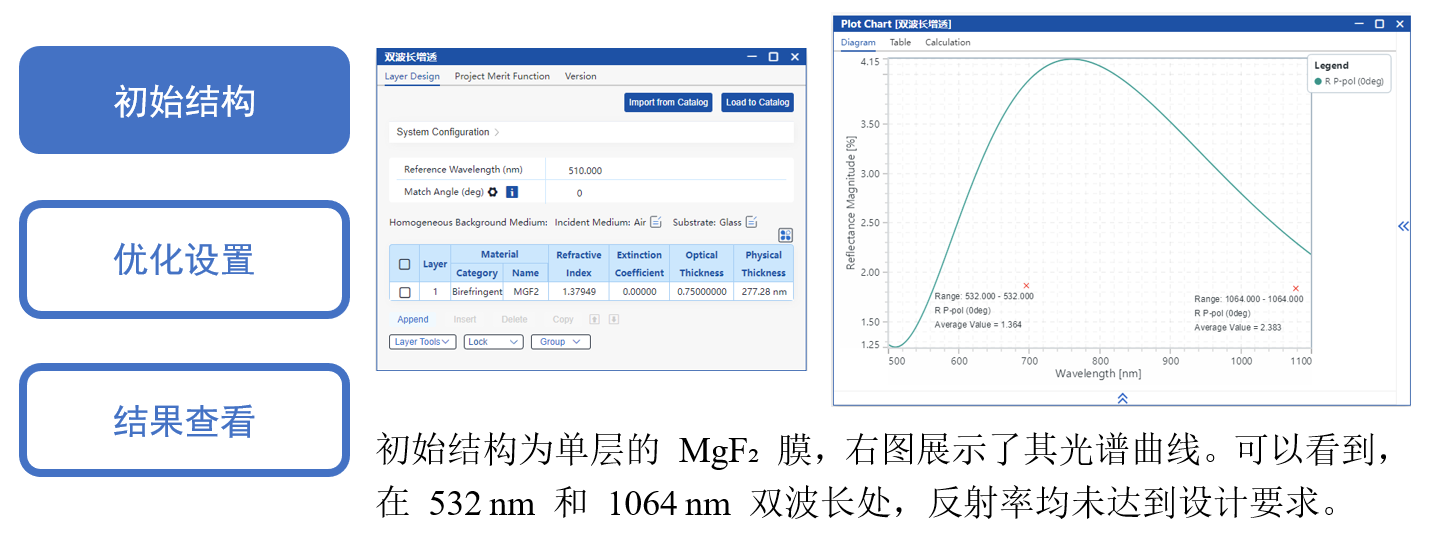

在本应用案例中，基于仅包含一层的初始结构，采用针式生成算法进行优化，成功设计出一款适用于可见光区和红外波段的双波长增透膜

应用场景

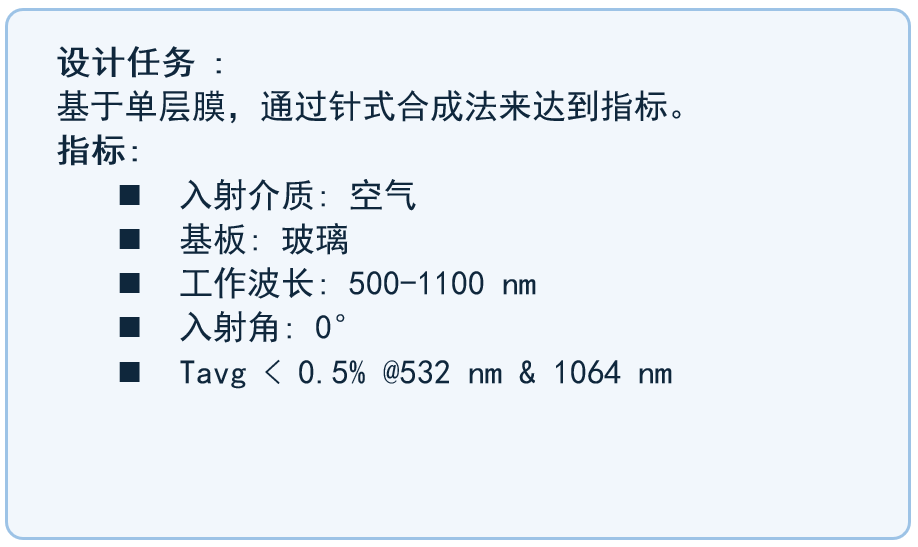

设计一个双波长增透膜，通过优化初始结构的厚度，目标是在在532 nm和1064 nm波长0°入射条件下实现反射率低于0.5%。

设计结果

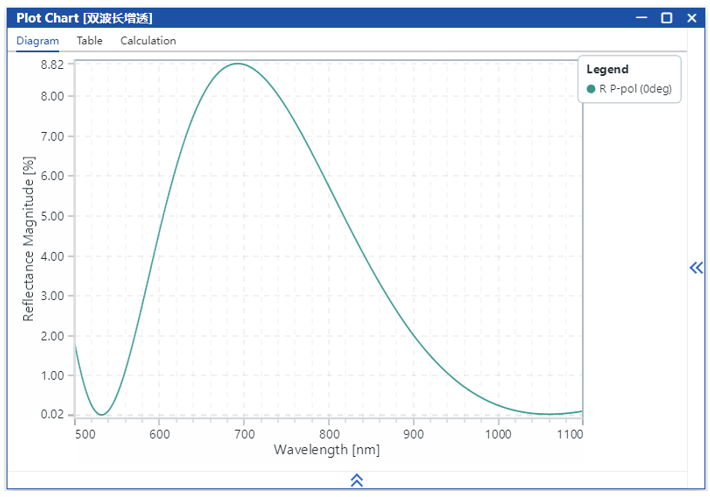

设计结果如图所示，在可见光范围内0°入射时平均反射率低于0.5%，满足设计要求。

设计流程

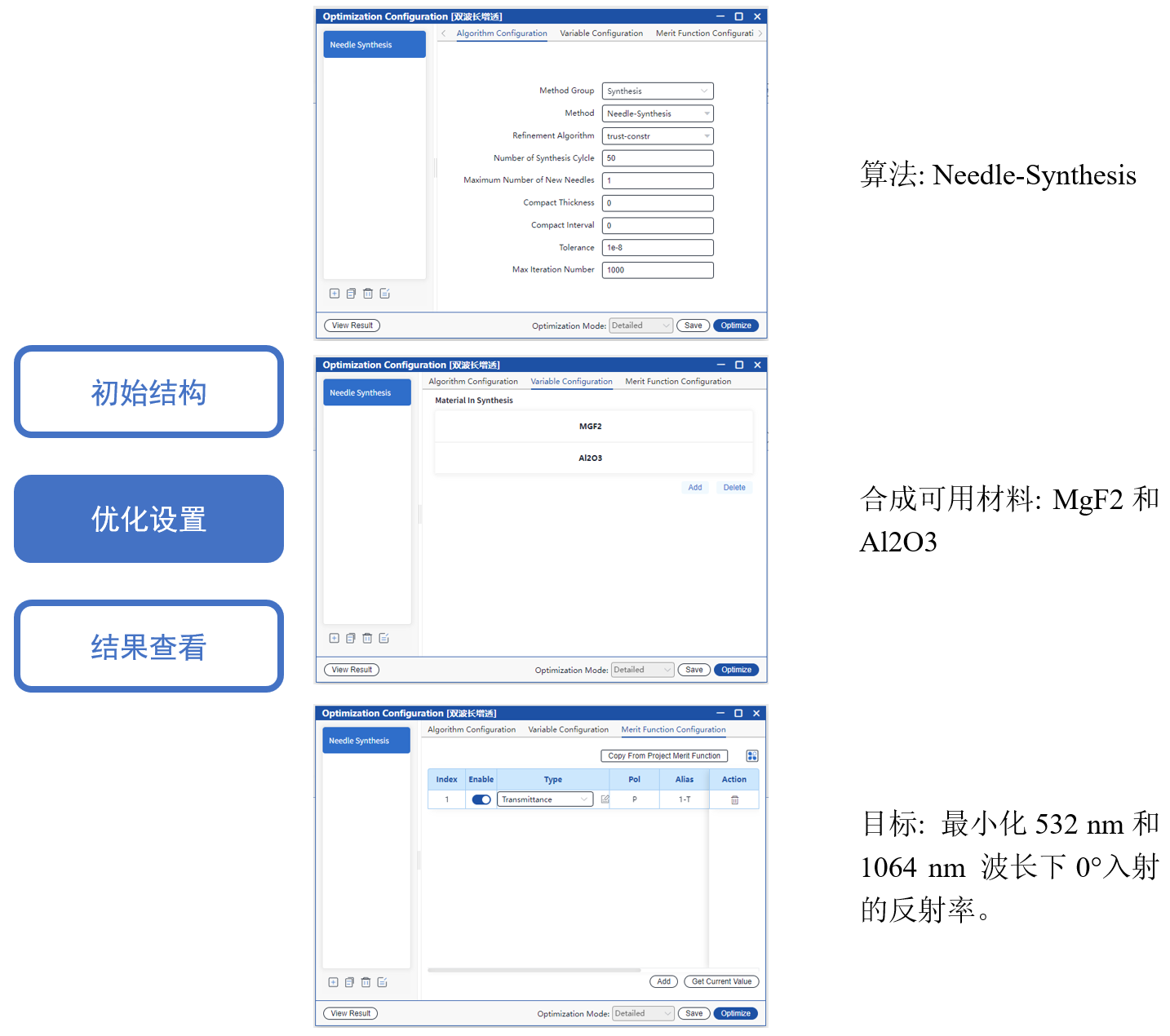

采用 Needle-Synthesis 算法对膜系进行优化。该算法通过在初始结构中不断插入极薄的“针层”，并结合局部优化方法，逐步构建出满足性能要求的膜层结构。当前设计目标是最小化在 0° 入射条件下、波长为 532 nm 和 1064 nm 处的反射率。

关于优化的更多信息:  Tutorial: Optimization Workflow

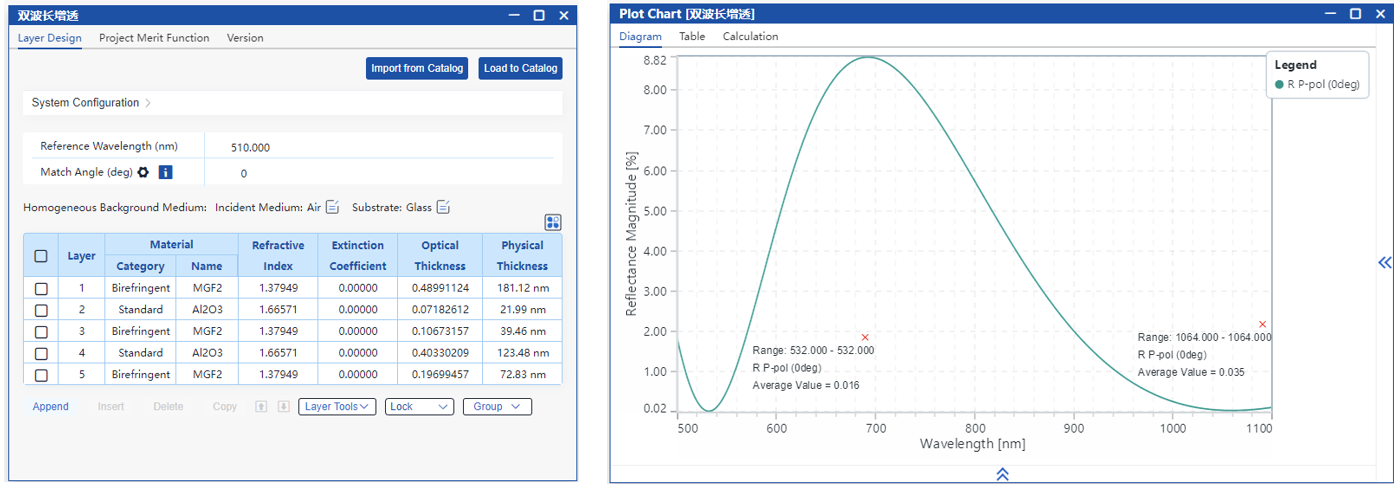

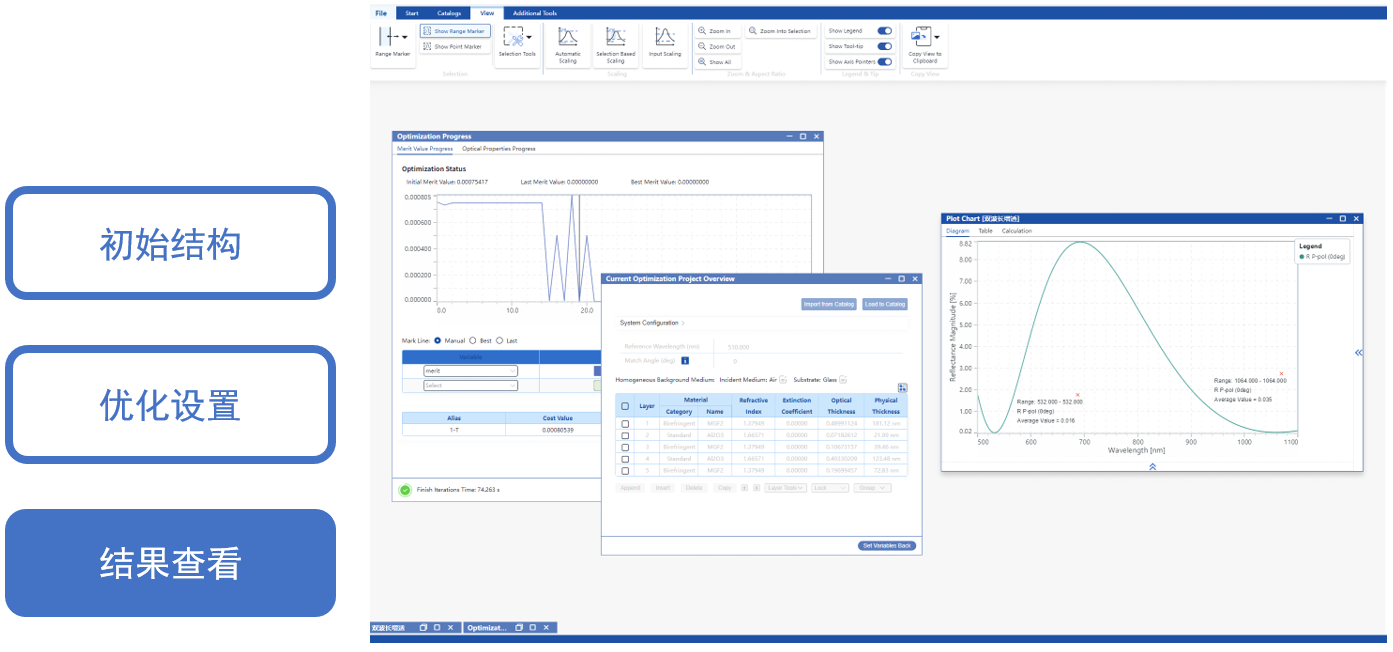

在优化迭代中，选取一次评价函数值较小的结构进行分析。该结构共包含 5 层膜。通过查看其光谱响应并进行数据对比，确认该结果已达到设定的设计目标。
