VirtualLab Unity应用：消偏振分光膜

时间:2025-08-27 18:22来源:讯技光电作者: 技术部点击:次打印

摘要

消偏振分光膜是一种在特定入射角下实现偏振无关分光的光学薄膜。相比普通分光膜对p光和s光存在明显的透射或反射差异，消偏振分光膜对于不同偏振态的光具有接近一致的光谱性能，从而实现对偏振状态不敏感的分光效果。

本案例中，成功实现了一种在530 nm-570 nm波长、45°入射条件下具有 50:50 分束比的消偏振分光膜。

应用场景

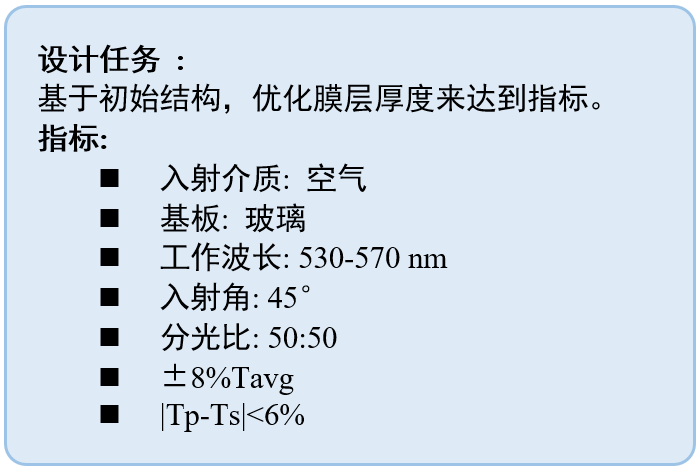

设计一款消偏振分光膜，在45°入射条件下，于530–570 nm波段实现50:50的分光比。要求该波段内的平均透射率偏差不超过±8%，且p光与s光的平均透射率之差的绝对值小于6%。

设计结果

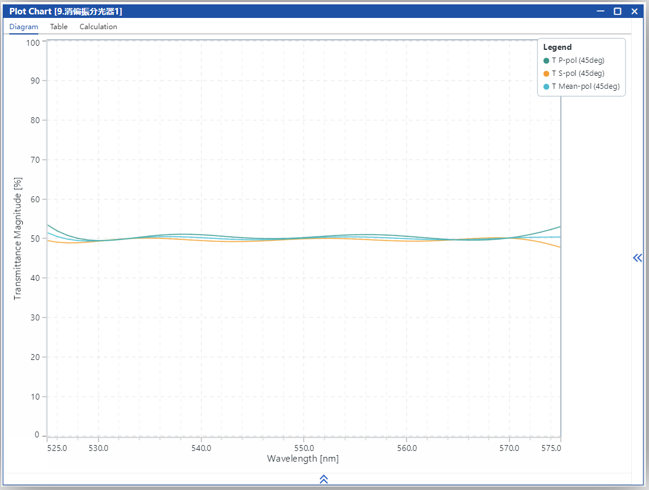

设计结果如图所示，在45°入射条件下，530–570 nm波段实现了平均透射率偏差不超过±8%，且p光与s光的平均透射率之差的绝对值小于6%。

设计流程

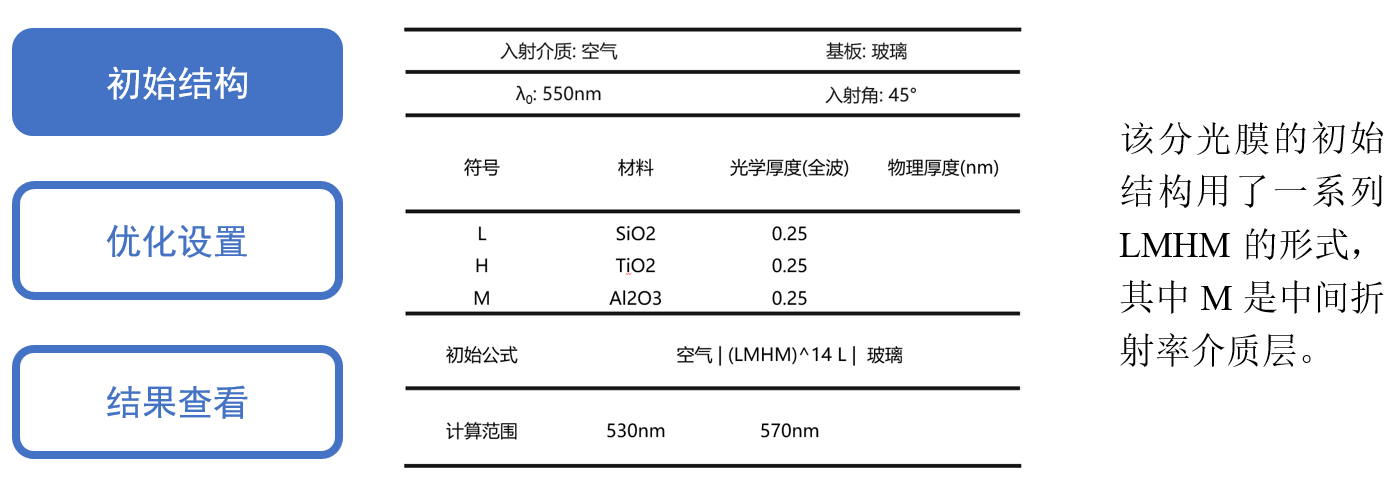

该分光膜的初始结构用了一系列LMHM的形式，其中M是中间折射率介质层。

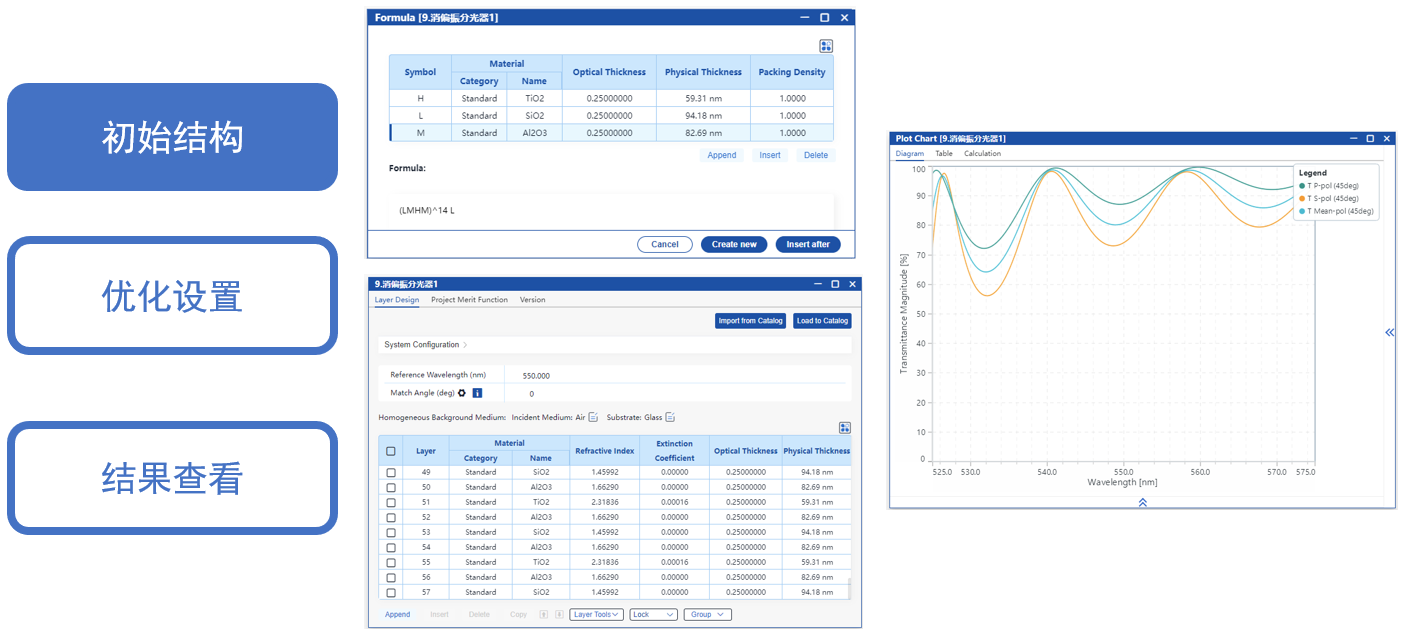

使用公式工具构建了上述膜系作为基础结构，右图展示了其在525 nm-575 nm范围内45°入射时的光谱。可以看出此时不达标。

关于公式工具的更多信息: Tutorial: Formula Tool

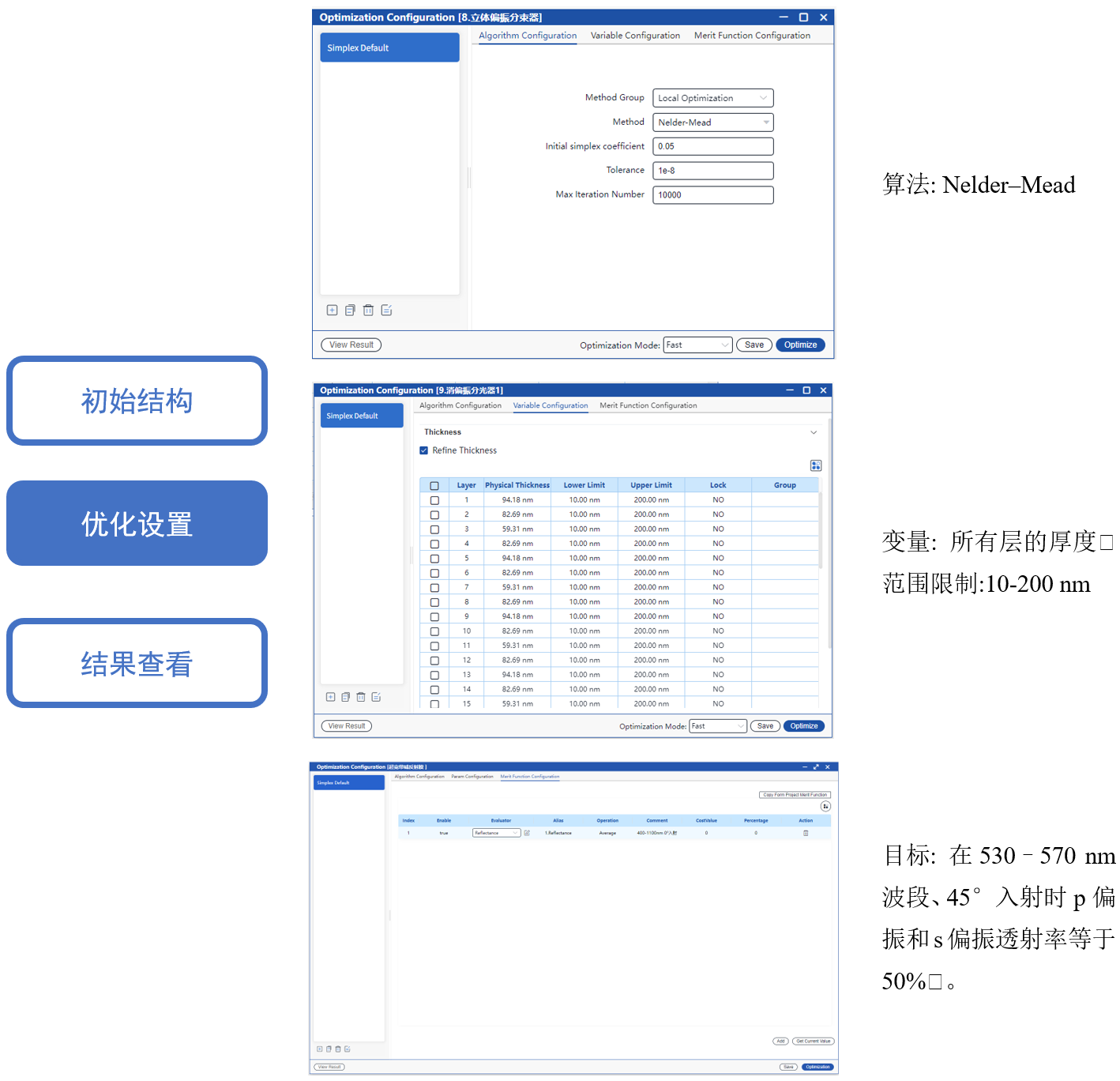

采用 Nelder-Mead 算法对各层厚度进行优化，目标是在 530–570 nm 波长范围内、45° 入射时将p光和s光的透射率等于50%。

关于优化的更多信息: Tutorial: Optimization Workflow

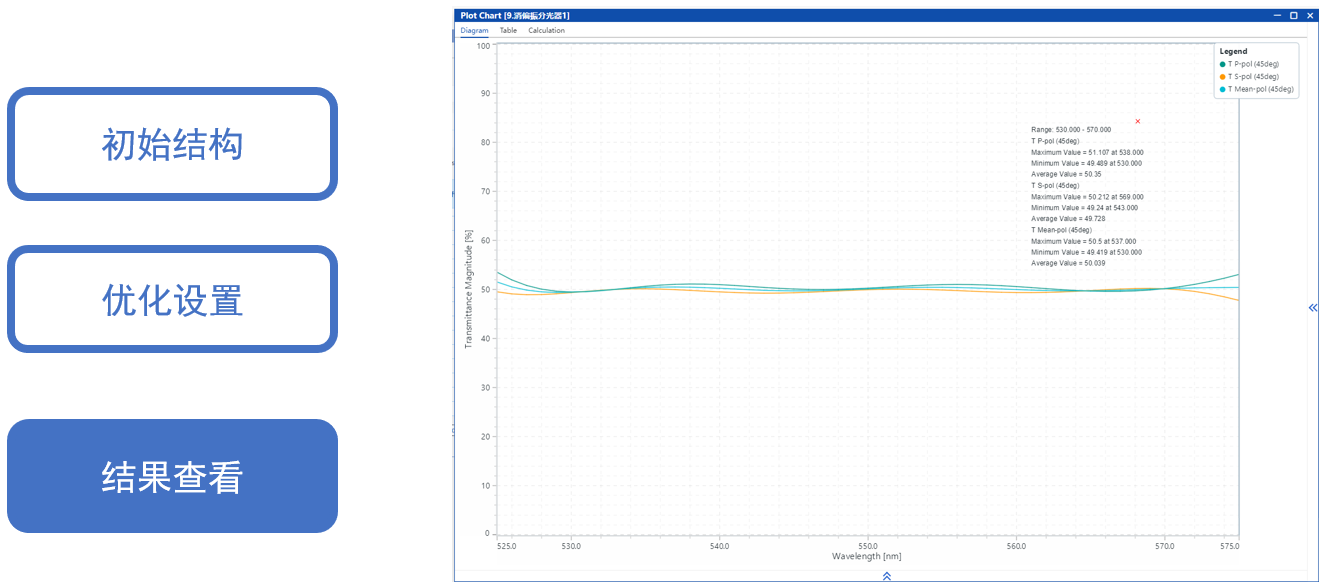

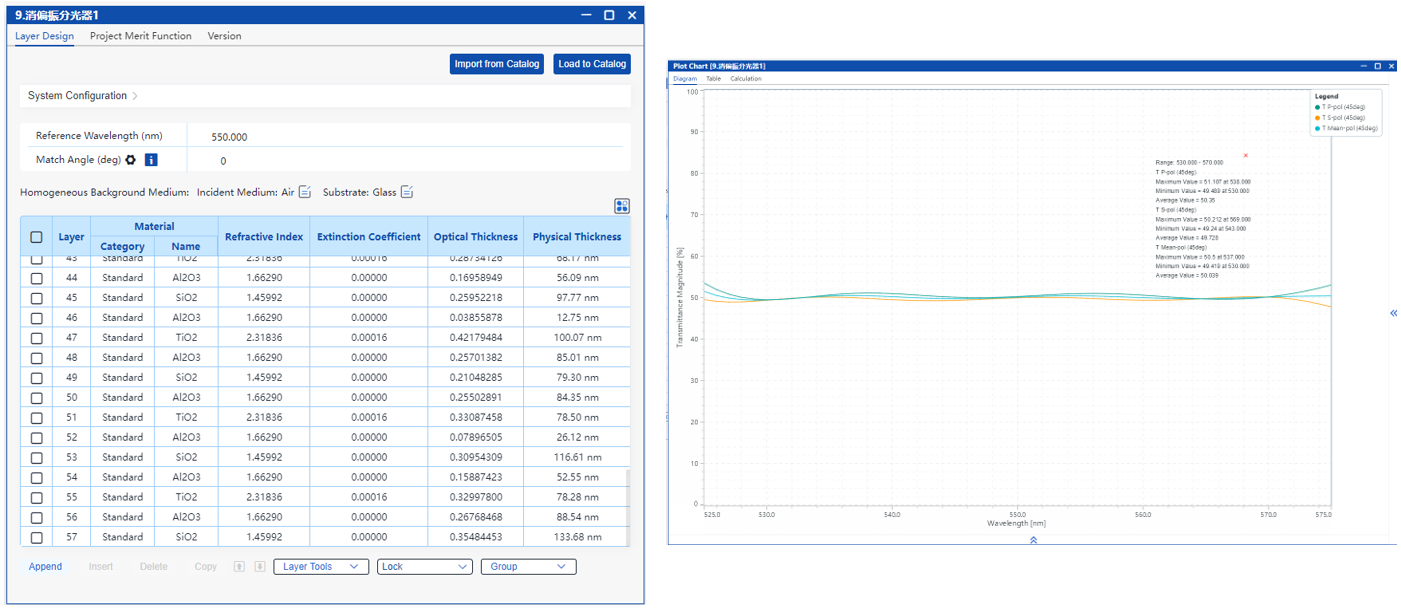

通过优化，最终获得了满足设计要求的膜层结构。
