VirtualLab Unity应用：广角鱼眼镜头

应用场景

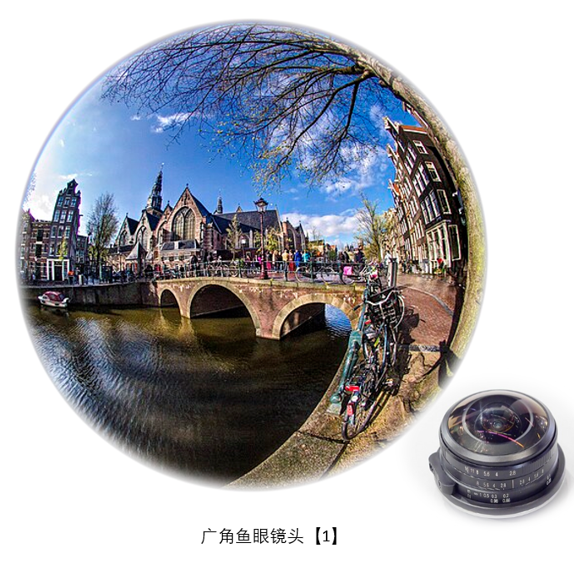

广角鱼眼镜头在全景监控、虚拟现实、无人机环视、车载辅助驾驶和科学观测等超大视场成像领域得到广泛应用。该类镜头通过极短焦距与特殊投影设计，可实现接近或超过180°的宽视场成像。鱼眼镜头通常采用多组非球面或自由曲面透镜，以校正大视角下的像差并控制畸变；在需要时还可引入衍射光学元件（DOE）以提升成像质量并减轻结构重量。在本案例中，将通过设计一个典型的广角鱼眼镜头，演示在 VLU 中的光学设计流程，包括初始系统生成、像质分析、评价函数定义，优化以及结果展示。

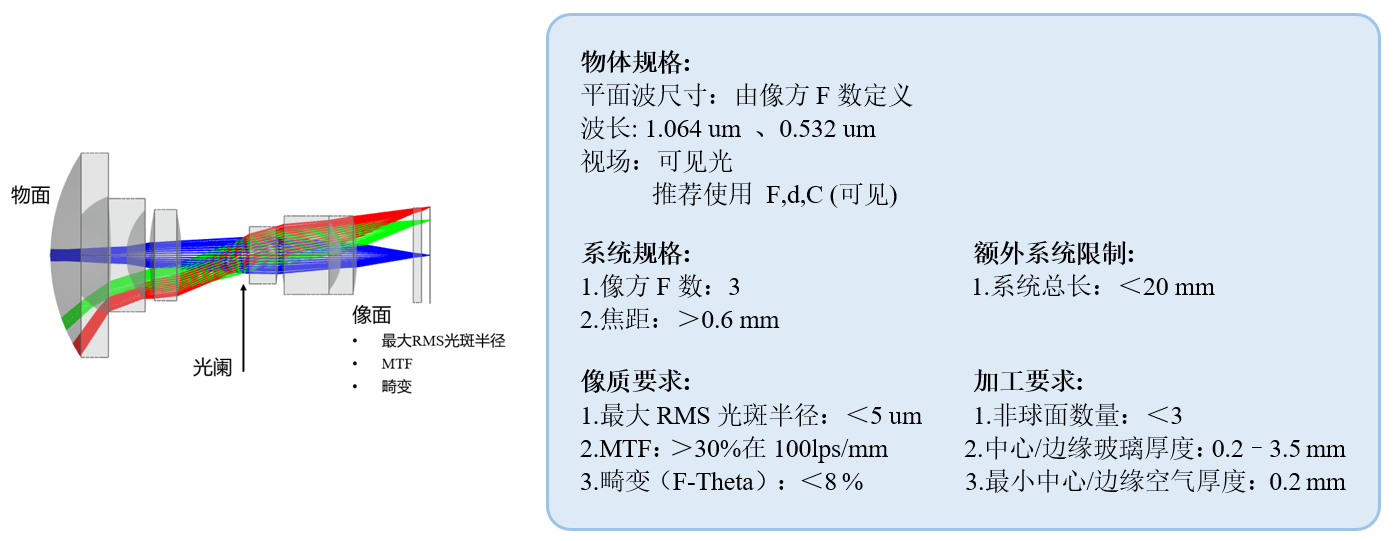

案例说明

设计结果

设计结果如下，像质，系统规格、额外系统限制以及加工要求均满足预期设计目标。

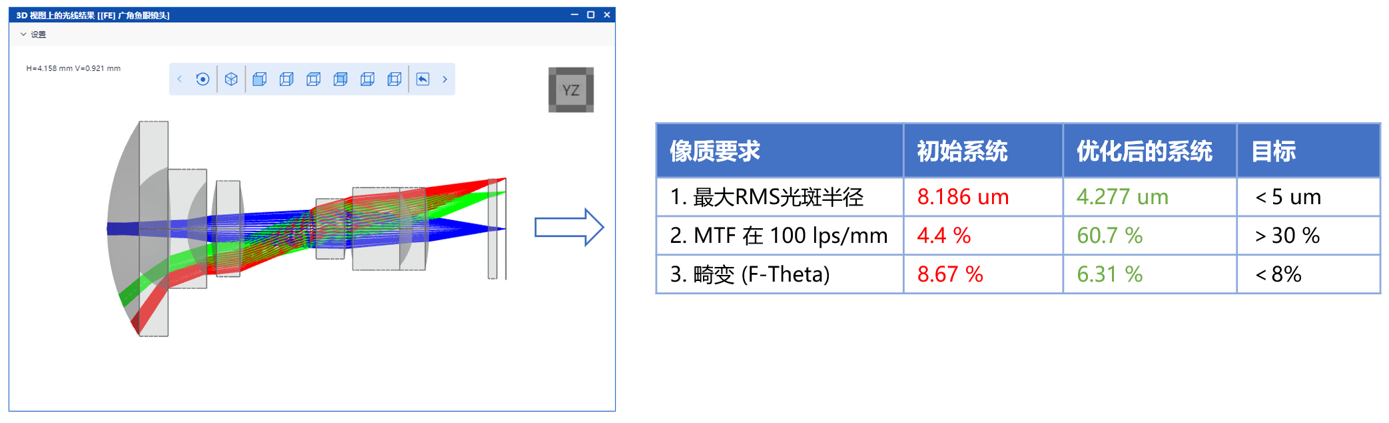

优化后系统的3D光线追迹视图

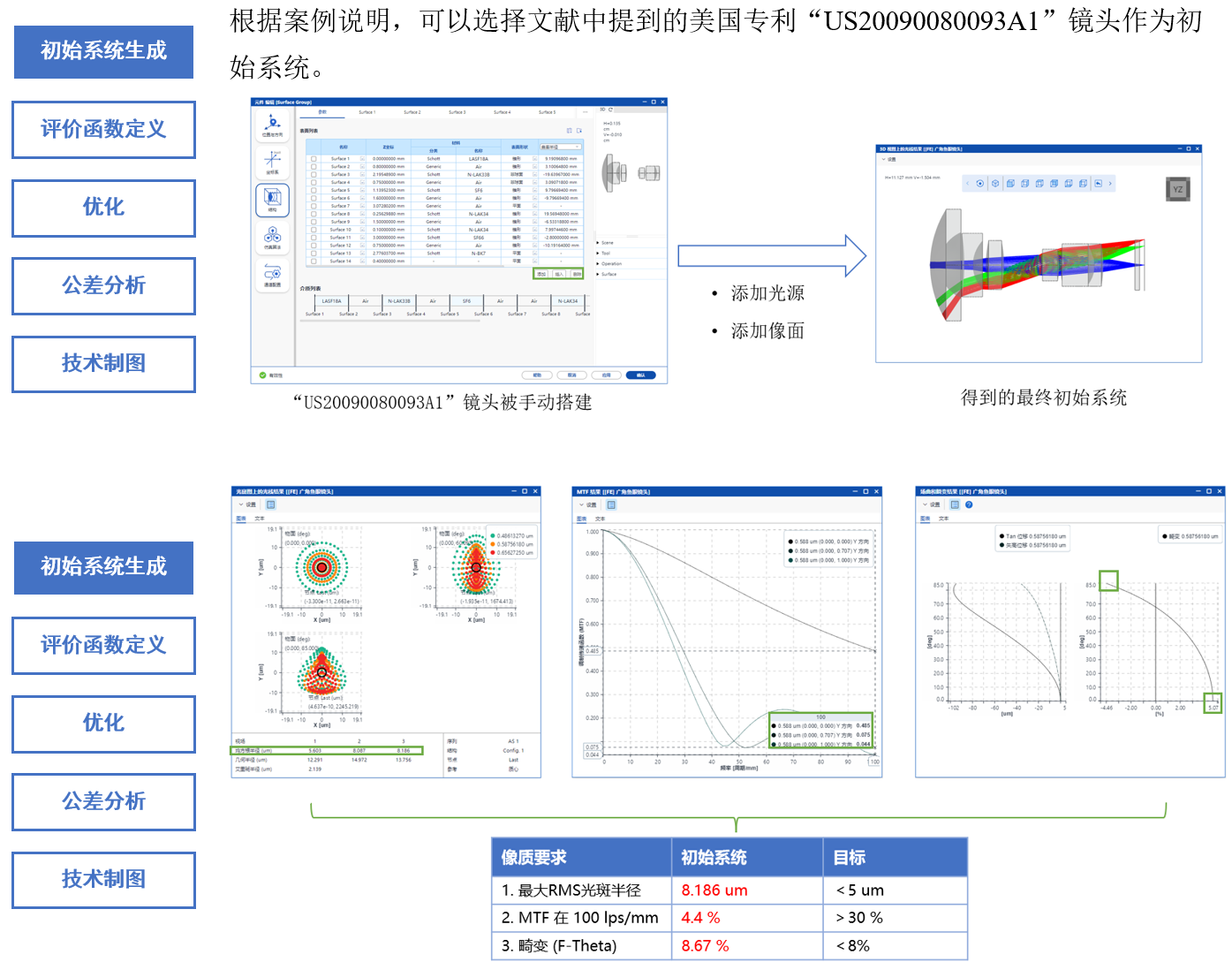

初始系统生成

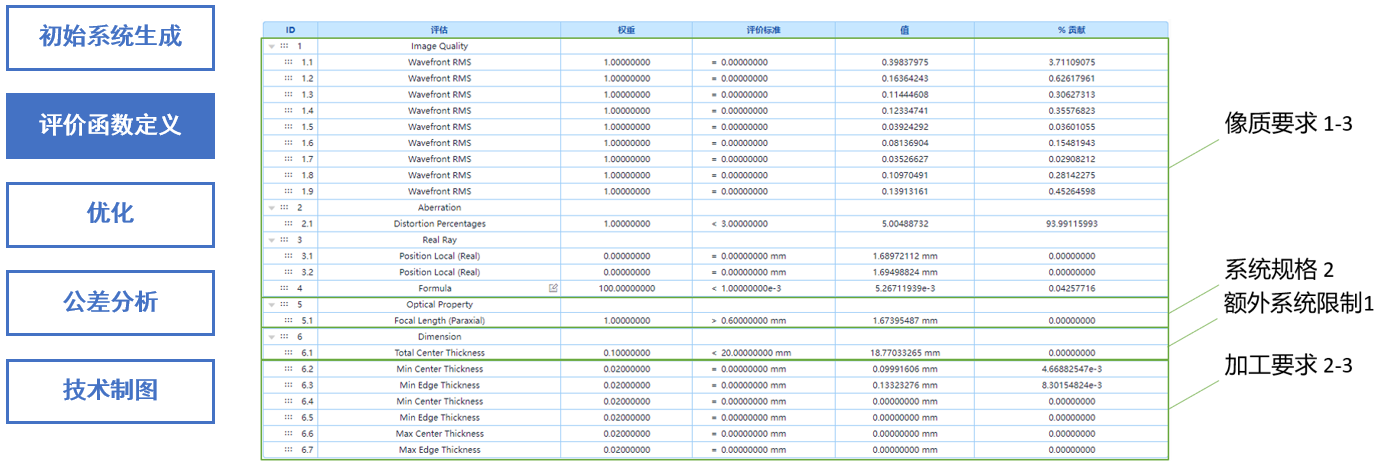

评价函数定义

根据系统规格、额外系统限制以及像质与加工要求，定义了各种与之对应的评价函数。

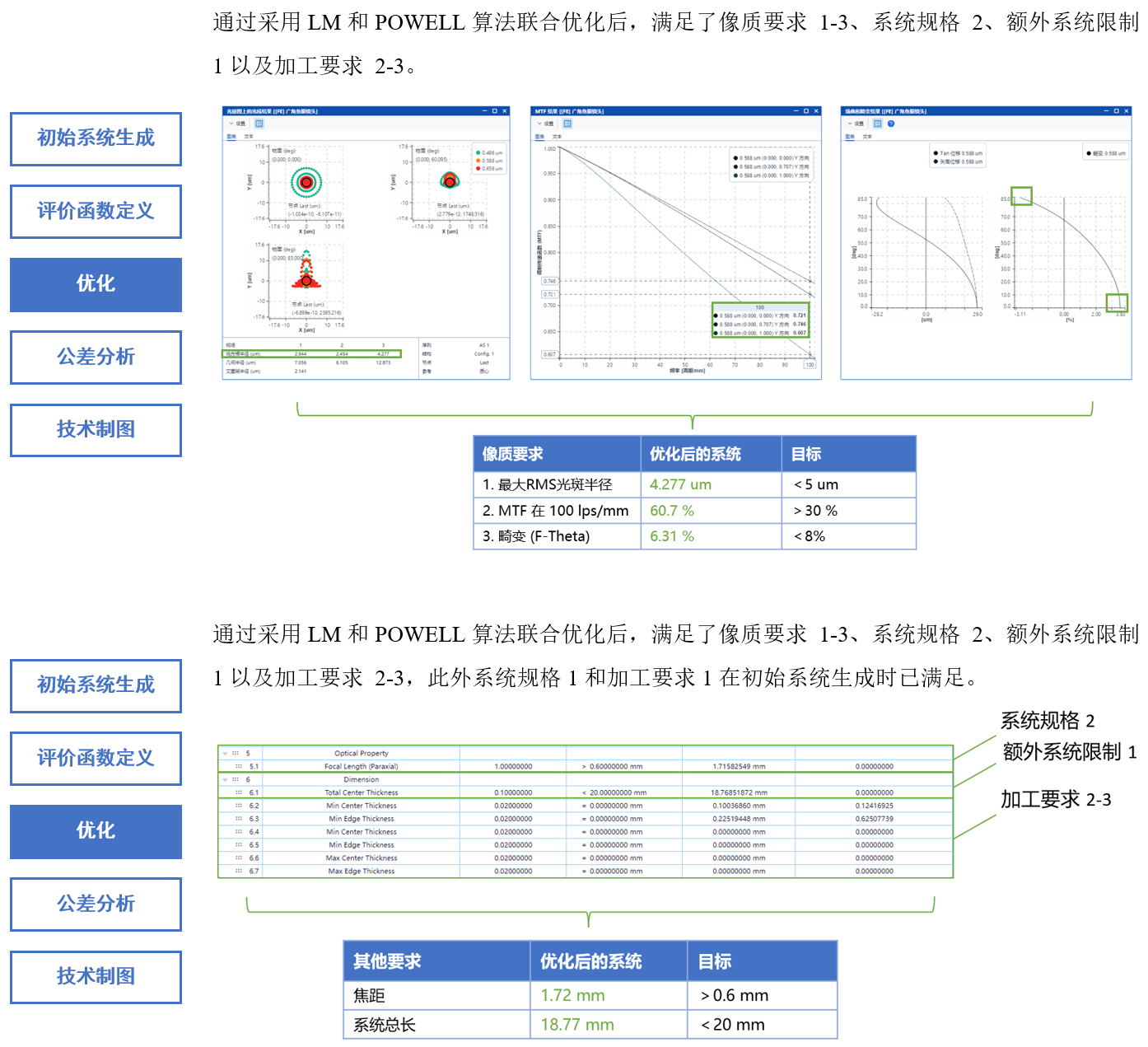

优化
