2023年9月发布的 VirtualLab Fusion 2023.2版本
2023.2版本新特性概览
基本信息
全新的VirtualLab Fusion 2023.2-功能概述
探测器附加组件 (Detector Add-ons)
通用探测器—探测器附加组件
• 探测器附加组件可以在通用探测器里进行更多评估。
• VirtualLab Fusion提供了一些预先设置的探测器附加组件，可以通过网络更新，点击通用探测器中的同步按钮可更新。
• 在 VirtualLab Fusion 2023.2中, 增加了一个新的类别，可以将结果导出为以下格式:
– 文本 (CSV)
– 图像(BMP, PNF, TIFF)
– 原始数据 (VLF formats)
• VirtualLab Fusion 2023.2 也提供新的选项，可以复制选择的探测器附加组件,简化了用户的工作流程。
后处理: 探测器附加组件的应用
• 探测器附加组件既可以用在通用探测器中，也可以应用在后处理中。
•为了简化探测器附加组件在主窗口的使用，VirtualLab Fusion 2023.2为探测器附加组件定义了收藏夹。
•这样，您在的日常工作中可以方便地访问探测器附加组件与具体的预设。
了解更多在VirtualLab中探测器附加组件(Detector Add-ons)应用
案例
• 通用探测器
• 眼内衍射透镜的设计与分析
• 光波导结果中可视化光栅区域
自定义(模块和代码片段) (Modules & Snippets)
自定义的完善 (模块和代码片段)
•在 VirtualLab Fusion 2023.2的代码片段中，全局变量的处理是统一化的。
•所有的代码片段可以获取VirtualLab Fusion所有数据类型的文件(比如表面和材料文件等)。
•通过在界面的下拉菜单中，可以选择所有数据类型例如基础数据类型(比如double 或者int 型)。
•VirtualLab Fusion 2023.2, VirtualLab.Progamming.dll 提供新的类VL_OpticalSetups ，可以用更简洁的方式获取光学系统参数以及参数运行的结果。
探测器以及分析仪 (Detectors & Analyzers)
新: 参数变化分析仪( Parameter Variation Analyzer)
•在 VirtualLab Fusion 2023.2中, 全新的参数变化分析仪可以加载到任何系统中。
•该分析器在内部执行用户配置的参数运行，通过一个代码片段，用户可以访问参数运行的结果并对其执行用户自定义的评估标准。
•这可以针对用户的光学系统，提供多重结构以及公差分析。
•参数变化分析仪受益于VirtualLab Fusion的分布式计算技术。
完善多模光纤耦合探测器
在 VirtualLab Fusion 2023.2中, 多模光纤耦合探测器提供了探测每一个光纤模式效率的选项。
整个光纤耦合的效率以及每个模式的耦合效率都展示在探测器的结果表格中。
Field Inside Component Analyzer: FMM)
在 VirtualLab Fusion 2023.2中,光栅内部的场分析仪支持对一维和二维周期结构内部场进行评估。
了解更多在VirtualLab Fusion中探测器以及分析仪 (Detectors & Analyzers) 的应用
案例
参数变化分析仪
运行日志(Process Logging)
仿真中的过程日志
•在VirtualLab Fusion中运行日志记录目前提供更多关于光学系统的仿真执行过程中的细节信息。
•用户可得到在光传播中自动傅里叶变化的决策以及决策标准(PTI).
•同样的，记录日志也提供关于所选取的采样以及每一个算法步骤计算时间的信息。
•VirtualLab Fusion 2023.2 提供以下方式获取以及控制记录过程:
–仿真过程中短暂暂停记录。
–可以直接在记录按钮中选择所需要记录的等级。
–提供在一个特定日志的文本中进行关键字搜索。
文件编辑工具 (Profile Editing Tools)
改进的布局配置编辑工具
•在 VirtualLab Fusion 2023.1,我们引入了文件编辑工具。
•在 VirtualLab Fusion 2023.2，设置参数的对话框进行了重新设计，针对光学系统中正在使用以及将被设置的参数，提供了更有逻辑的组织框架。
• neglect diffraction-induced divergence选项被移除。
改进的布局配置编辑工具
•在VirtualLab Fusion 2023.2中，傍轴假设工具得到了改进和简化。
•移除了neglect diffraction-induced divergence选项。
•此外，VirtualLab Fusion 2023.2中新增用于场元件计算设置的附加标识符。
•此选项仅影响通用探测器，如果存在其他检测器，则在配置文件编辑工具中显示对傍轴假设的警告。
了解更多在VirtualLab Fusion中文件编辑工具(Profile Editing Tools)的应用
案例
• 文件编辑器
• 在VirtualLab Fusion中定义仿真项目
其他
参数提取
•新增可用于参数总览和参数运行的参数：
–GRIN介质的参数
–体光栅的附加参数
–光栅元件的衍射级数

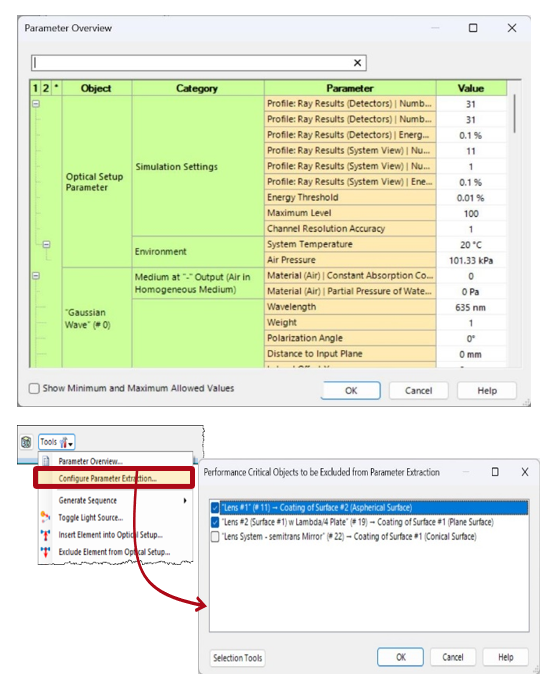

• VirtualLab Fusion 2023.2可使所有类型涂层的参数提取*失效。
• *注意：如果提取的参数数量较大，则可能会降低parameter run的性能。
VirtualLab Fusion生成文件的新XML格式
•在VirtualLab Fusion 2023.2中，一种新的文件格式可将VirtualLab Fusion文件保存到磁盘。
•在VirtualLab Fusion的旧版本中，文件是使用外部技术存储的。在VirtualLab Fusion 2023.2中，我们根据自己的需求制作了属于我们自己的存储技术。
•现在，文件可以同时保存为两种格式。可以在“全局选项”( Global
Options)对话框中激活新格式。
•以新文件格式保存是VirtualLab Fusion即将推出的版本的预览功能。欢迎联系support@infotek.com.cn寻求反馈和问题处理。
VirtualLab Fusion 2023.2—— 创意火花
VirtualLab Fusion 2023.2令人惊叹的新特点：
-更高的速度
-更容易使用
-融合更多物理光学模型
-更深层次的透明度
-多元的仿真控制选择
|
