【新功能】WPM相位合成—离轴聚焦示例：借助波前相位调制器（WPM）数字模型实现

时间:2026-10-08 18:29来源:讯技光电作者: 技术部点击:次打印

新功能展示

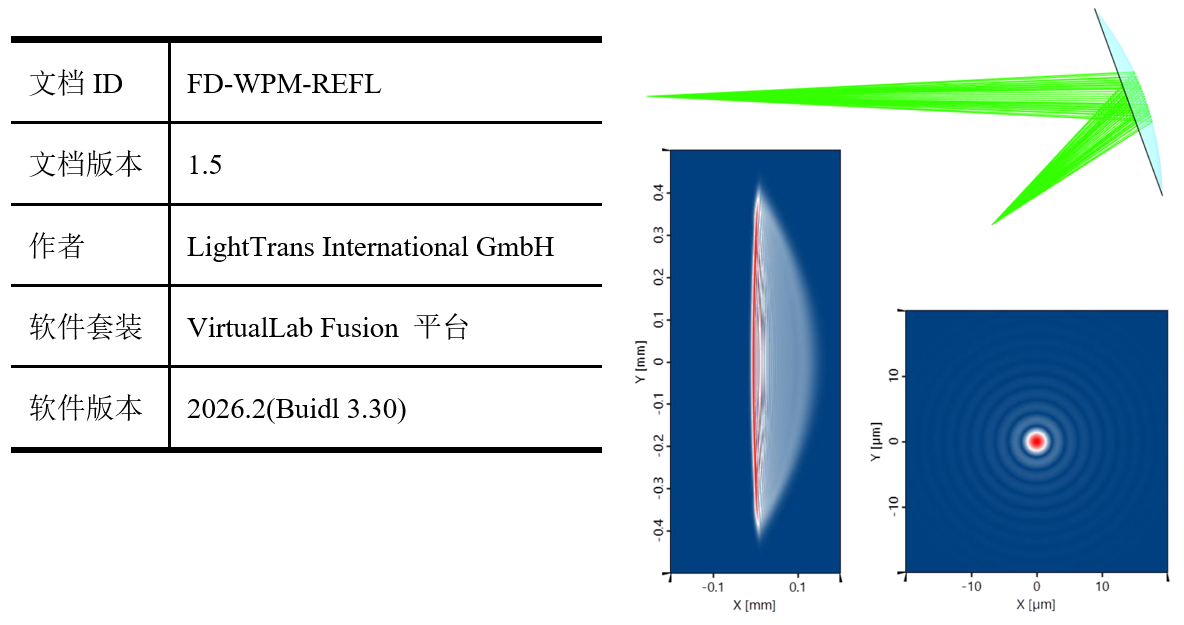

两步设计 — 第一部分：WPM 相位合成 — 离轴聚焦示例

借助波前相位调制器（WPM）数字模型实现

应用场景

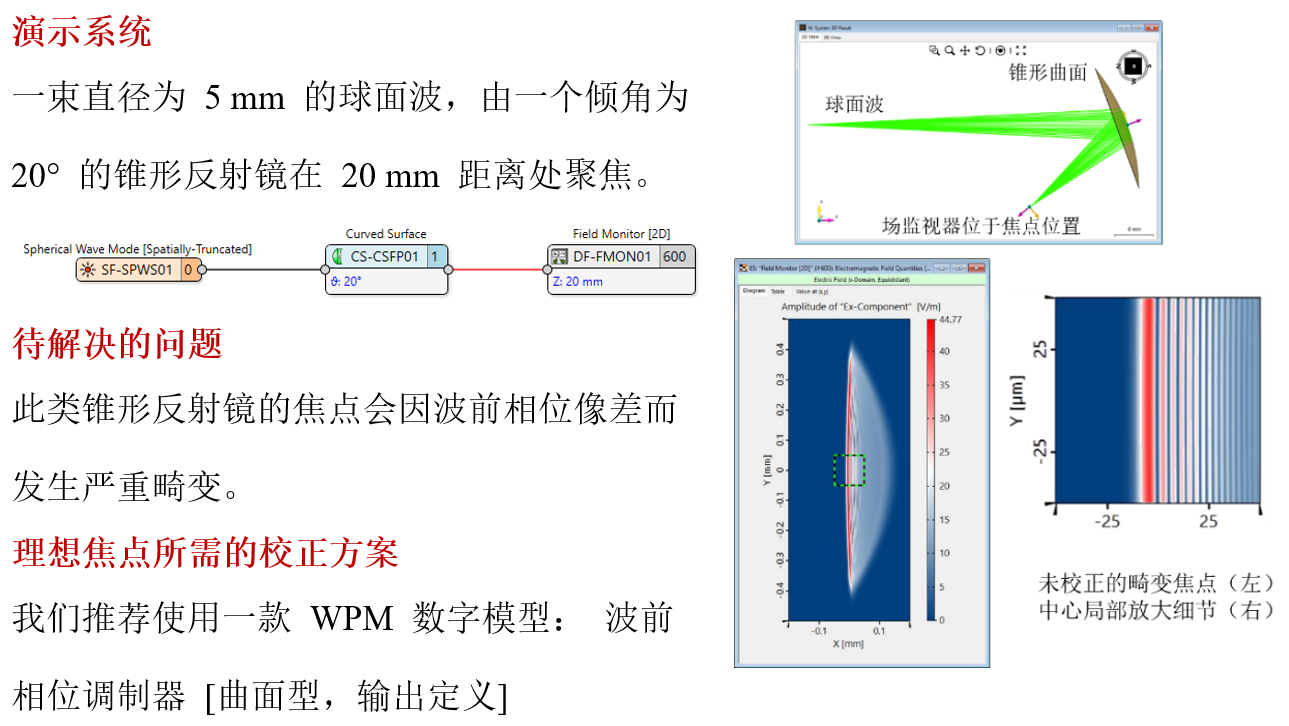

演示系统

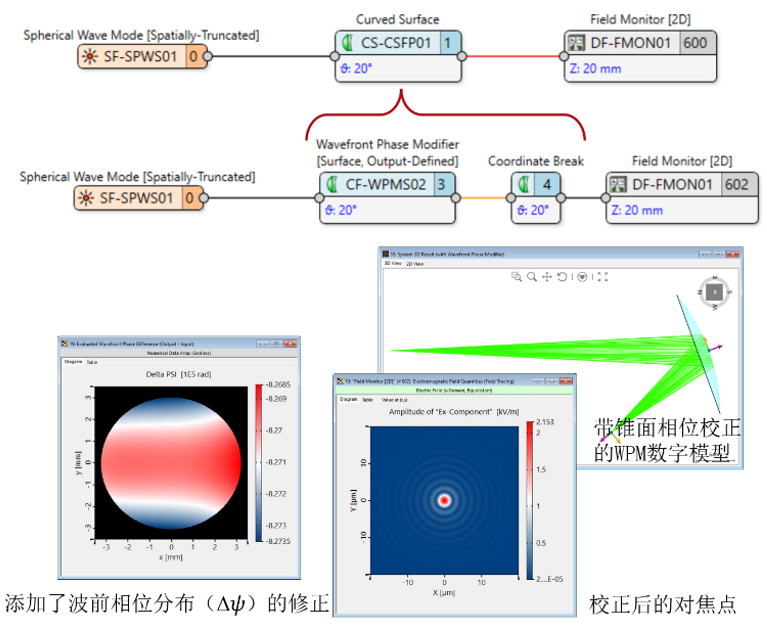

波前相位校正

通过 WPM 校正反射式锥形曲面的焦点

• 波前相位调制器 [曲面型，输出定义] 可用于识别并施加所需的校正量。

• 以会聚到 20 mm 处的理想球面波前相位作为期望输出。

• 正如后缀 [曲面型，输出定义] 所表明的，WPM 直接在曲面上推导并施加所需的相位修正量：

Δψ = ψdesired out − ψin

工作流程

用户操作步骤

1. 打开并运行未加入波前相位调制器数字模型的光路。

2. 在距锥形曲面20mm处观察未加调制时的焦点。

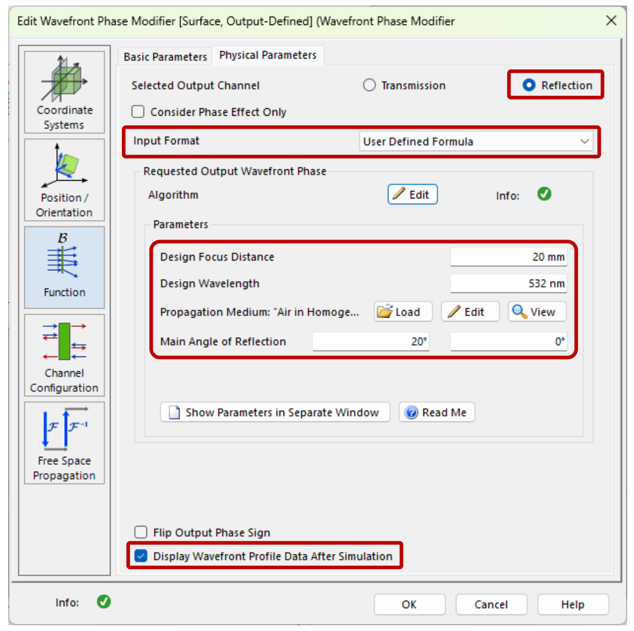

3. 打开包含波前相位调制器数字模型 [曲面型，输出定义] 的系统。

4. 波前相位调制器的输入格式设置为用户自定义公式并已预置一段代码片段。

5. 该代码片段暴露若干可配置参数，用于定义所需的输出波前相位；本例中已预置默认值。

6. 运行仿真，观察校正后的焦点以及提取出的 Δψ 相位分布。

相关资源

应用案例与功能演示

白皮书

□ 波前相位调制器
