场景

目标

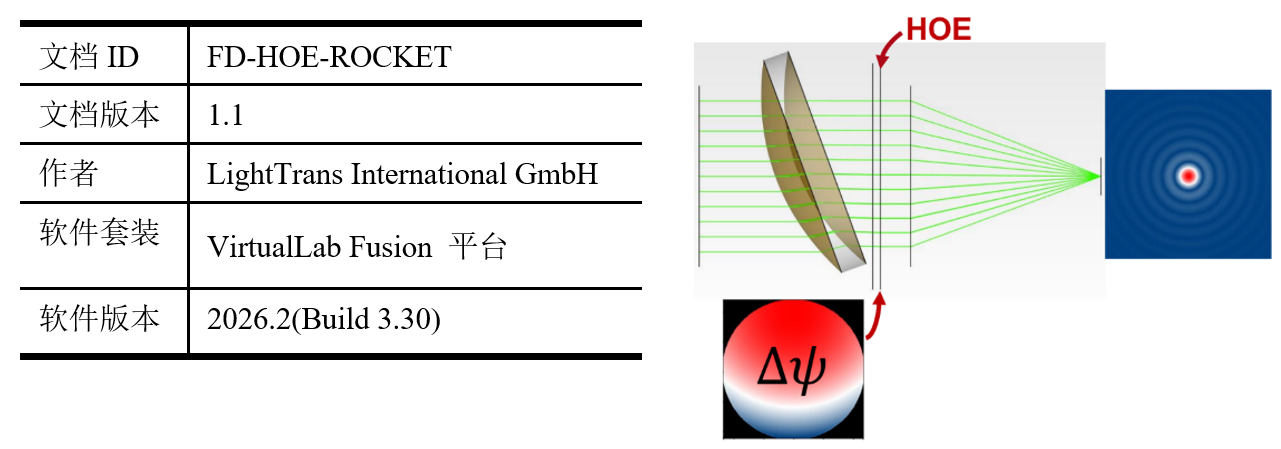

设置：20 mm平面波穿过倾斜20°的非球面熔融石英高速飞行器光学窗口。

挑战：严重的波前畸变和像差。

解决方案：平面HOE完美补偿畸变，使相机透镜在25 mm处实现完美聚焦。

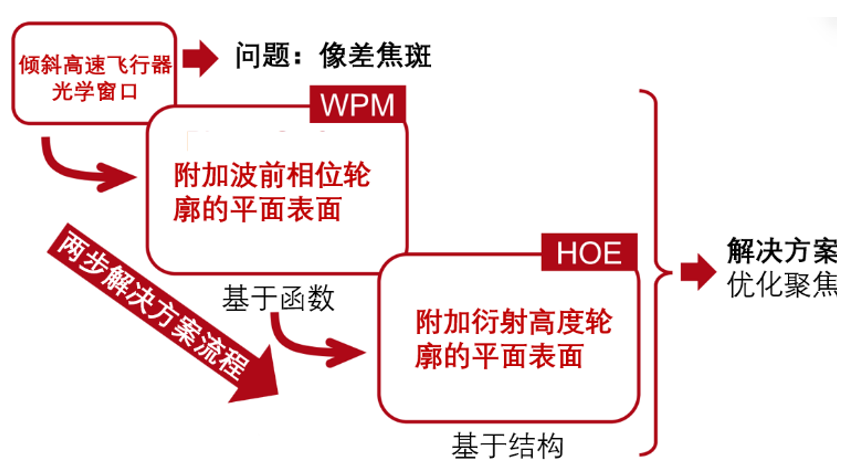

两步解决方案

1. 识别与建模：使用基于函数的波前相位调制器（WPM）模型确定并应用波前校正

2. 实现与落地：将获得的校正应用于基于结构的HOE模型—在本功能演示中展示。

起点

已知所需波前相位由WPM模型确定并提供

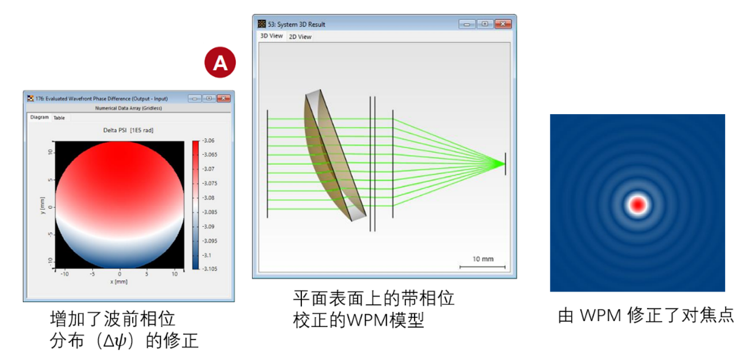

A）使用波前相位调制器[平面、输出定义]模型，计算了所需的波前差，该差值消除了像差并确保最佳焦斑。

Δψ = ψdesired out− ψin

这是功能层面的解决方案。

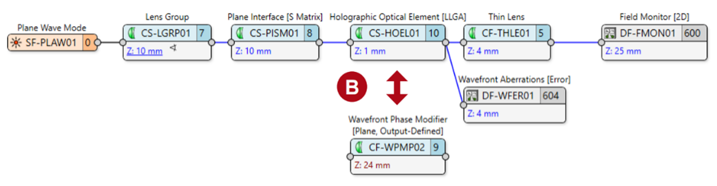

B）现在让我们使用确定的数据用于全息光学元件（HOE），并使用其结构描述进行仿真。

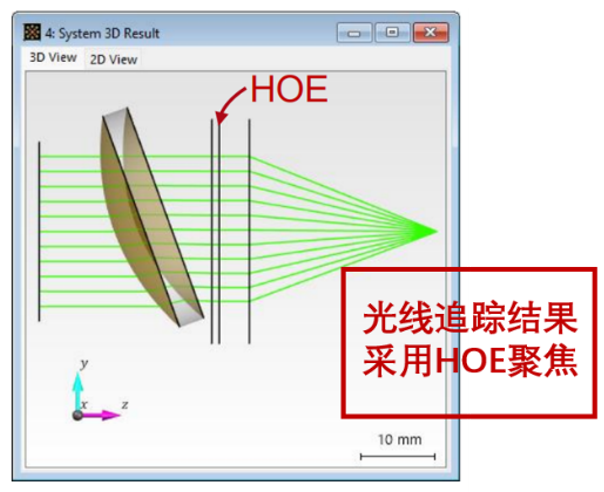

将WPM数据传递至HOE后的仿真结果

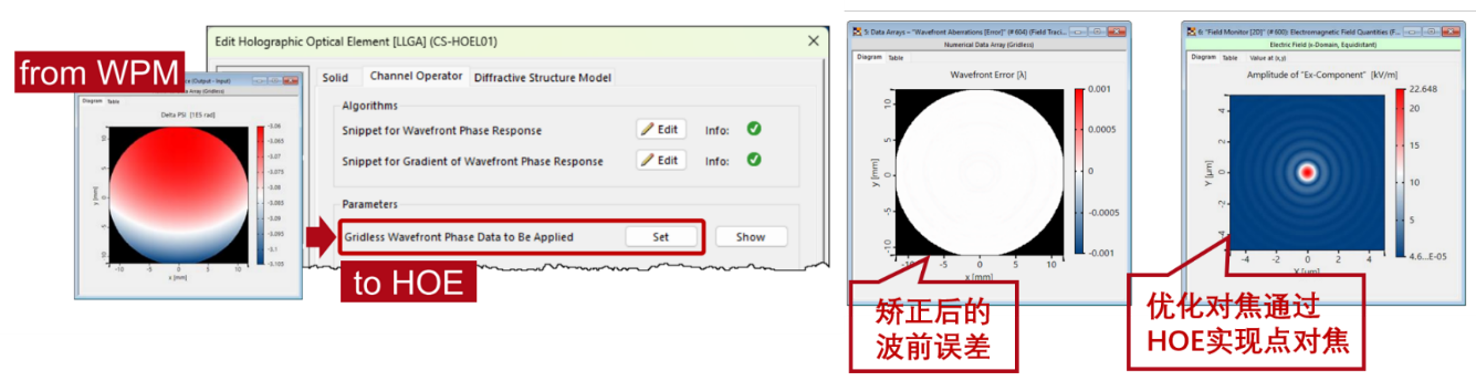

便捷传递与快速仿真

通过WPM仿真获得的所需波前相位轮廓可直接插入准备好的HOE模型中。

 HOE现在代表衍射波前相位校正表面。

工作流程

用户操作步骤

1. 从WPM系统仿真中获取校正波前相位轮廓数据。

2. 用给定的HOE模型替换WPM模型。该HOE内部的代码旨在接收来自WPM的波前数据作为输入。

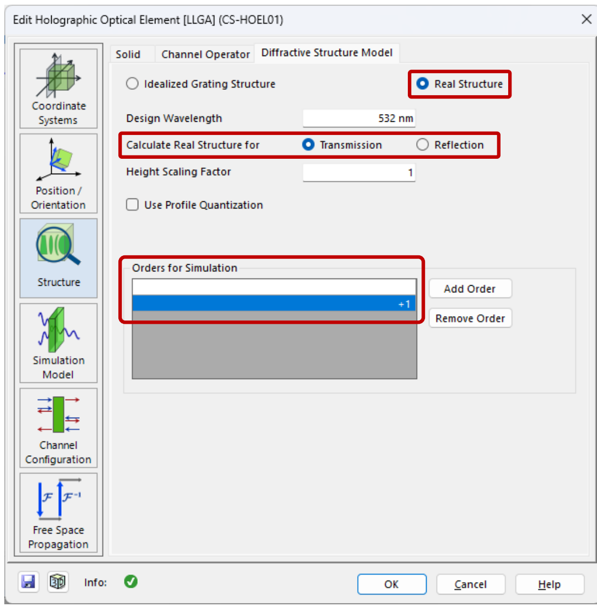

3. 确保HOE配置正确（包括平面表面、材料、透射真实结构模式和工作级次+1）。

4. 运行仿真并检查校正后的焦斑。

相关资源

用例与功能演示

 □ 两步设计——第1部分：WPM相位合成—高速飞行器光学窗口应用

白皮书

 □ 波前相位调制器
