——凸球面透镜表面上的波前相位校正
波前相位调制器可用于哪些场景？
波前相位调制器数字模型
□ CF-WPMP01：波前相位调制器【平面，轮廓定义型】—— 在平面上施加预设的相位分布。
□ CF-WPMP02：波前相位调制器【平面，输出定义型】—— 根据目标输出光场，求解平面上所需的相位校正量。
□ CF-WPMS01：波前相位调制器【曲面，轮廓定义型】—— 在曲面上施加预设的相位分布。
□ CF-WPMS02：波前相位调制器【曲面，输出定义型】—— 根据目标输出光场，求解曲面上所需的相位校正量。
配置波前相位调制器等数字模型
演示：波前相位调制器 [曲面型，输出定义型]
校正固定透镜的聚焦焦点

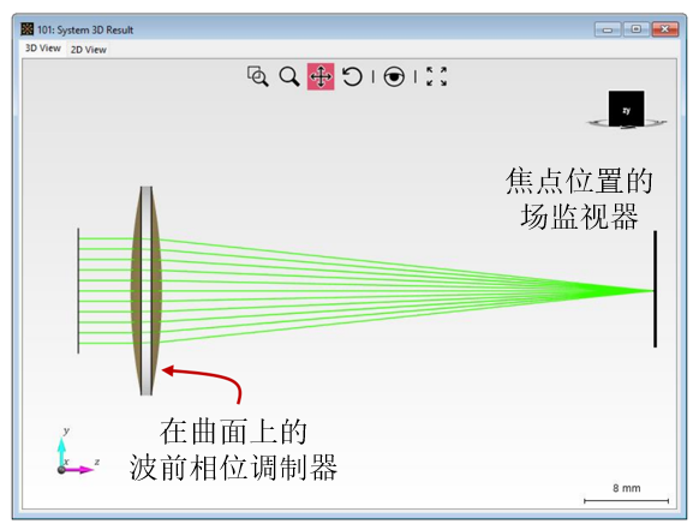

□ 一块固定的双凸 N-BK7 透镜，在未使用调制器的情况下，在约 47 mm 处形成一个带像差的焦斑。
□ 将聚焦于 47 mm 处的理想会聚球面波前作为目标输出。
□ 波前相位调制器数字模型自动确定在弯曲透镜曲面上所需的校正相位Δψ。
结果
主要观测结论

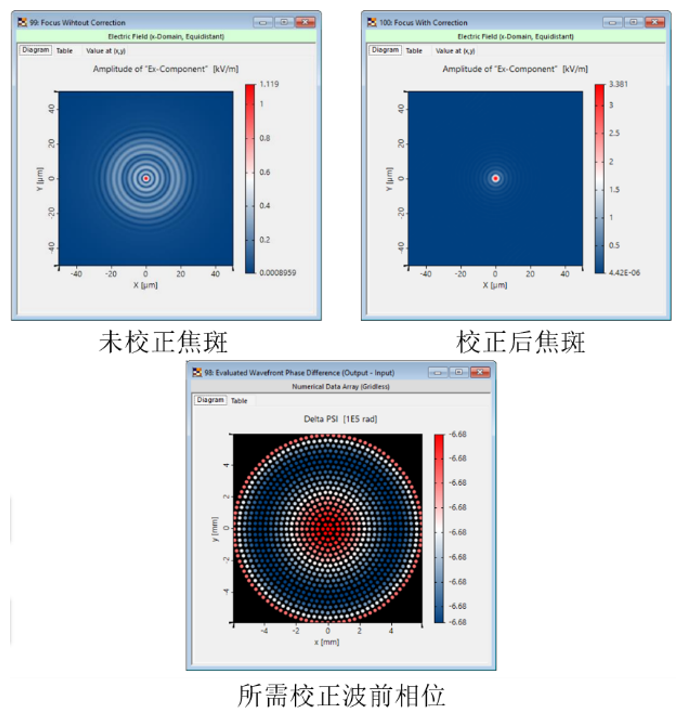

□ 未使用调制器时，透镜像差使焦斑变大并发生形变。
□ 加入校正后，焦斑变得更小，接近艾里斑形态。
□ 提取出的Δψ描述了所需的相位校正量，该校正量随后可以以全息光学元件（HOE）或超表面的形式实现在弯曲曲面上。
工作流程
用户操作步骤
1.打开透镜系统，在不启用波前相位调制器校正的情况下运行。
2.观察无调制器时在 47 mm 处的焦斑。

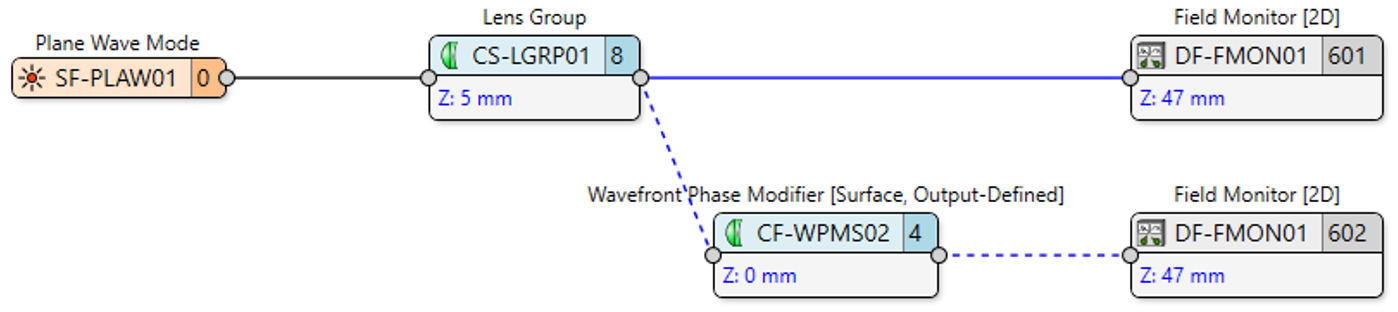

3.打开包含波前相位调制器 [曲面型，输出定义型] 数字模型的系统。

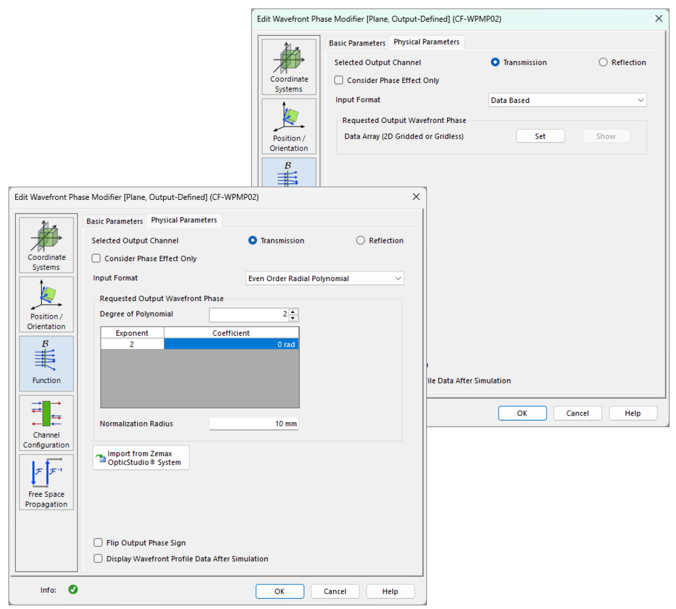

4.选择基于数据（Data Based）的输入格式，加载理想会聚球面波前相位数据。
5.运行仿真，观察校正后的焦斑以及提取出的相位校正量Δψ。
相关文档
应用案例与功能演示
教程
推荐后续进阶方向
□ 将校正扩展到离轴聚焦场景。
□ 使用辅助系统生成目标波前相位，用于校正已有系统。
□ 直接通过公式代码片段定义目标球面波前相位。
|
