【新功能】结构传递至HOE-离轴聚焦示例：从WPM到HOE

当前位置: 主页 > 服务项目 > 案例分析 > VirtualLab >

时间:2026-10-09 18:58来源:讯技光电作者: 技术部点击:次打印

应用场景

目标

一个直径为 5 mm 的球面波应由一个倾斜角为 20°、带有像差校正衍射结构的锥面镜，在 20 mm 的距离处聚焦。

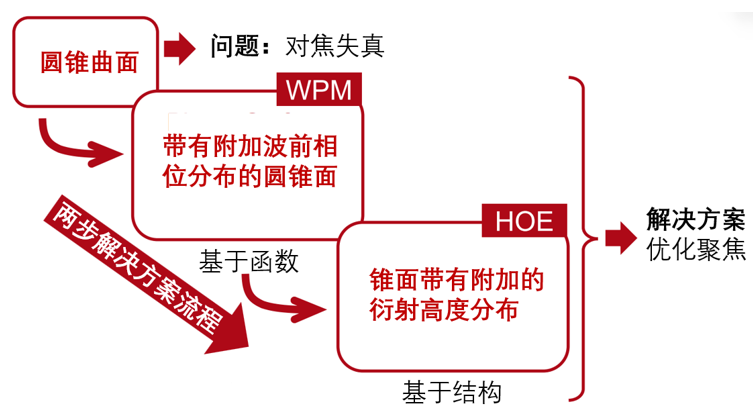

两步解决方案

1. 通过我们的波前相位修饰器（WPM）模型之一，以基于函数的方式确定并应用所需的波前校正。

→ 请参阅“资源”页面中的其他功能演示。

2. 将获得的波前校正应用于基于结构的HOE模型。

此处展示了第二步。

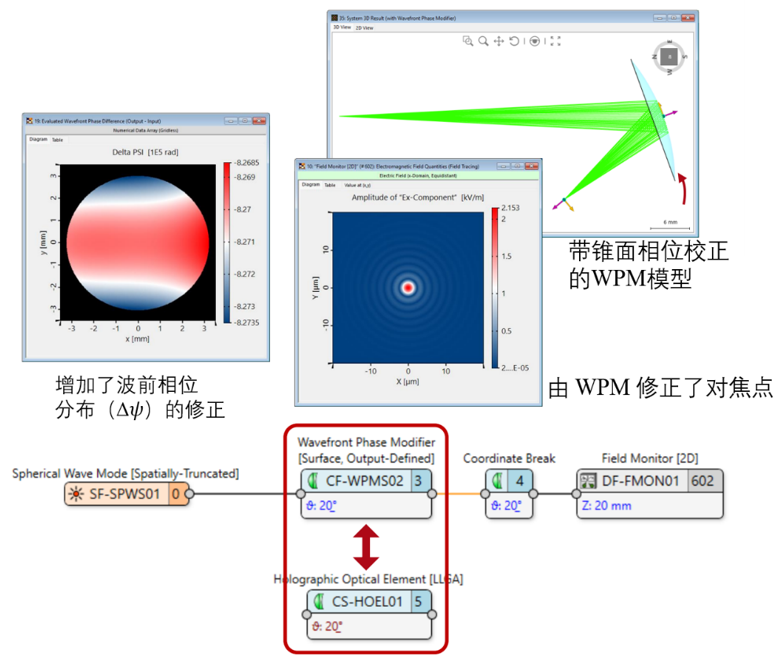

起点

已知所需波前相位由WPM模型确定并提供

 使用波前相位调制器[平面、输出定义]模型，计算了所需的波前差，该差值消除了像差并确保最佳焦斑。

Δψ = ψdesired out− ψin

 这是功能层面的解决方案。

 现在让我们使用确定的数据用于全息光学元件（HOE），并使用其结构描述进行仿真。

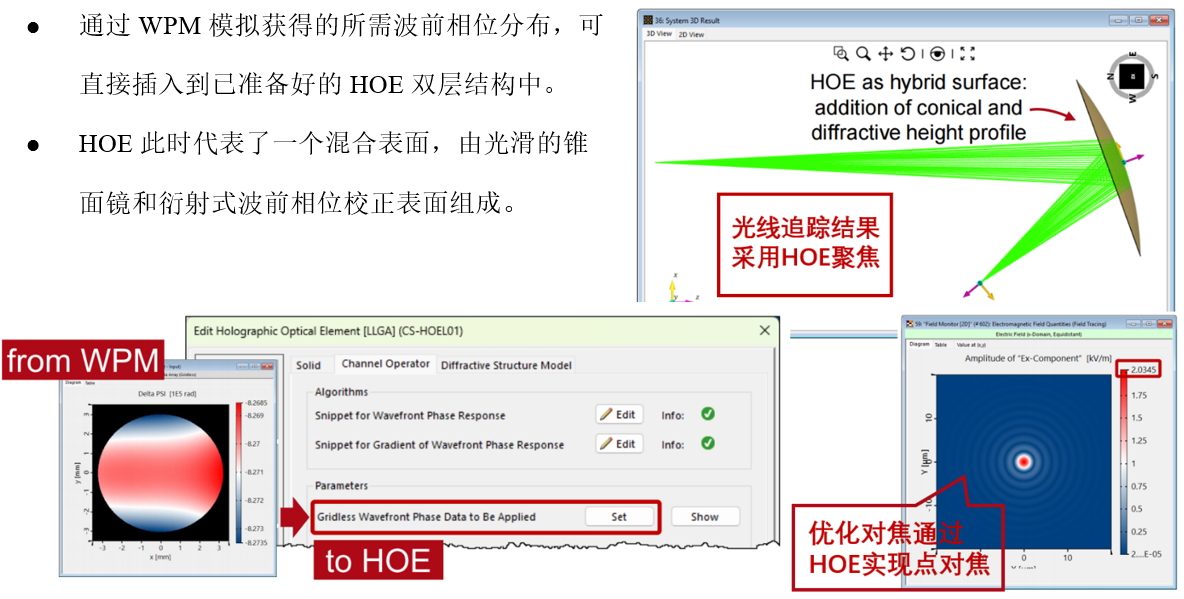

将WPM数据传递至HOE后的仿真结果

便捷传递与快速仿真

工作流程

用户操作步骤

1. 从WPM系统仿真中获取校正波前相位轮廓数据。

2. 用给定的HOE模型替换WPM模型。该HOE内部的代码旨在接收来自WPM的波前数据作为输入。

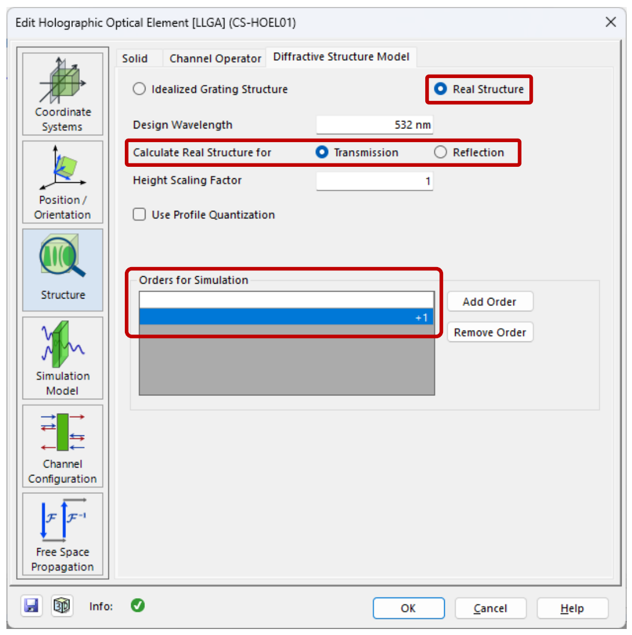

3. 确保HOE配置正确（包括平面表面、材料、透射的真实结构模式和工作级次+1）。

4. 运行仿真并检查校正后的焦斑。

相关资源

用例与功能演示

• 两步设计-第一部分：WPM相位合成-离轴聚焦示例

• 波前误差检测器

白皮书

• 波前相位调制器
