【新功能】HOE设计新功能展示

时间:2026-09-17 16:48来源:讯技光电作者: 技术部点击:次打印

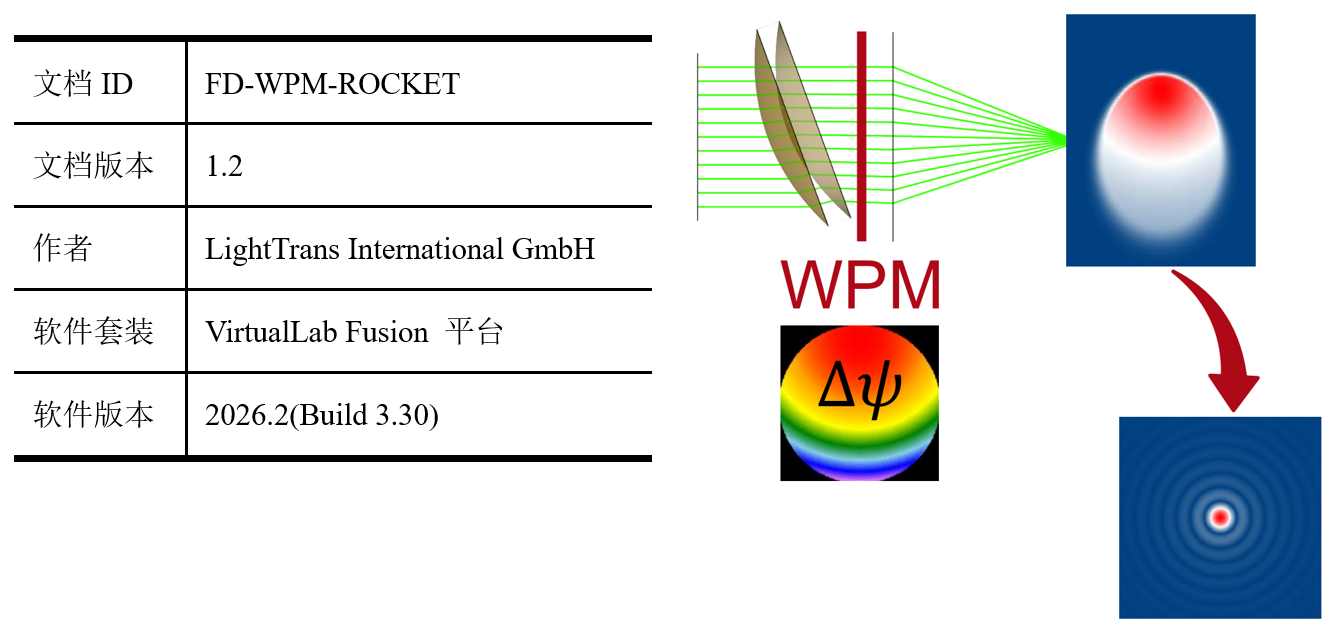

两步设计——第一部分：WPM 相位合成 — 高速飞行器光学窗口应用

借助波前相位修正器（WPM）等效数字模型实现

波前相位修正器可用于哪些场景？

波前相位修正器等效数字模型

CF-WPMP01：波前相位修正器【平面，轮廓定义型】—— 在平面上施加预设的相位分布。

CF-WPMP02：波前相位修正器【平面，输出定义型】—— 根据目标输出光场，求解平面上所需的相位校正量。

CF-WPMS01：波前相位修正器【曲面，轮廓定义型】—— 在曲面上施加预设的相位分布。

CF-WPMS02：波前相位修正器【曲面，输出定义型】—— 根据目标输出光场，求解曲面上所需的相位校正量。

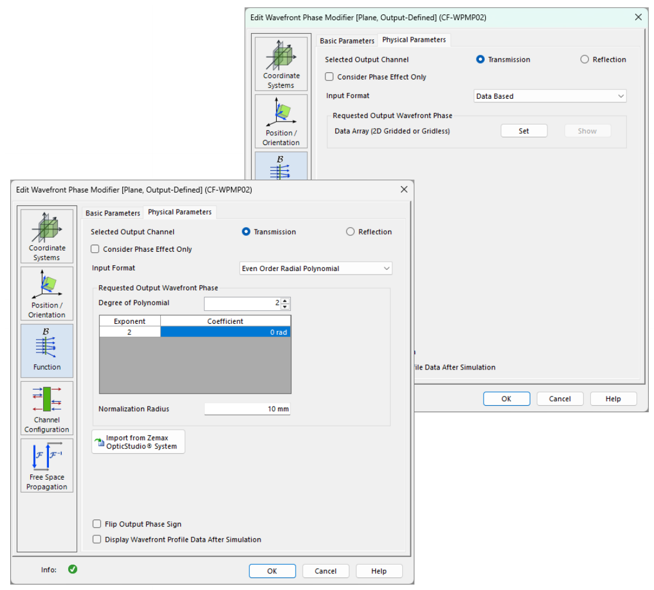

配置波前相位修正器等效数字模型

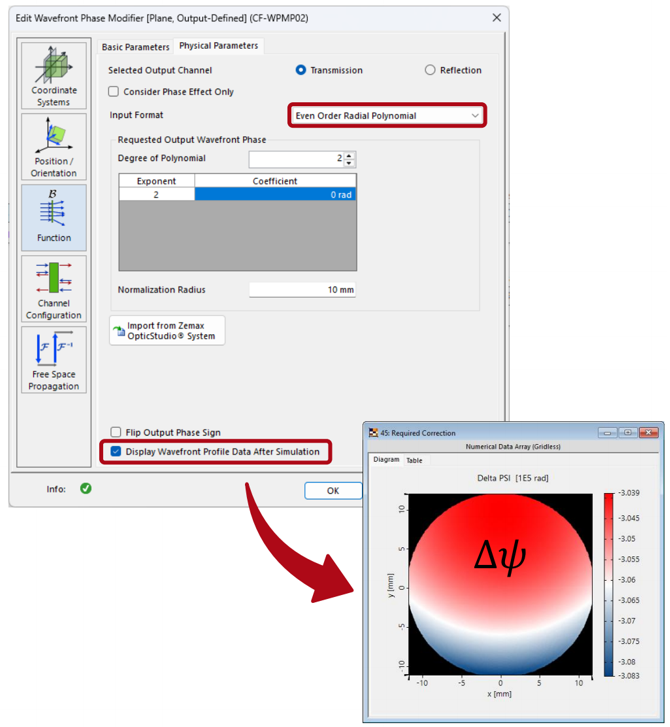

示例：波前相位修正器【平面，输出定义型】

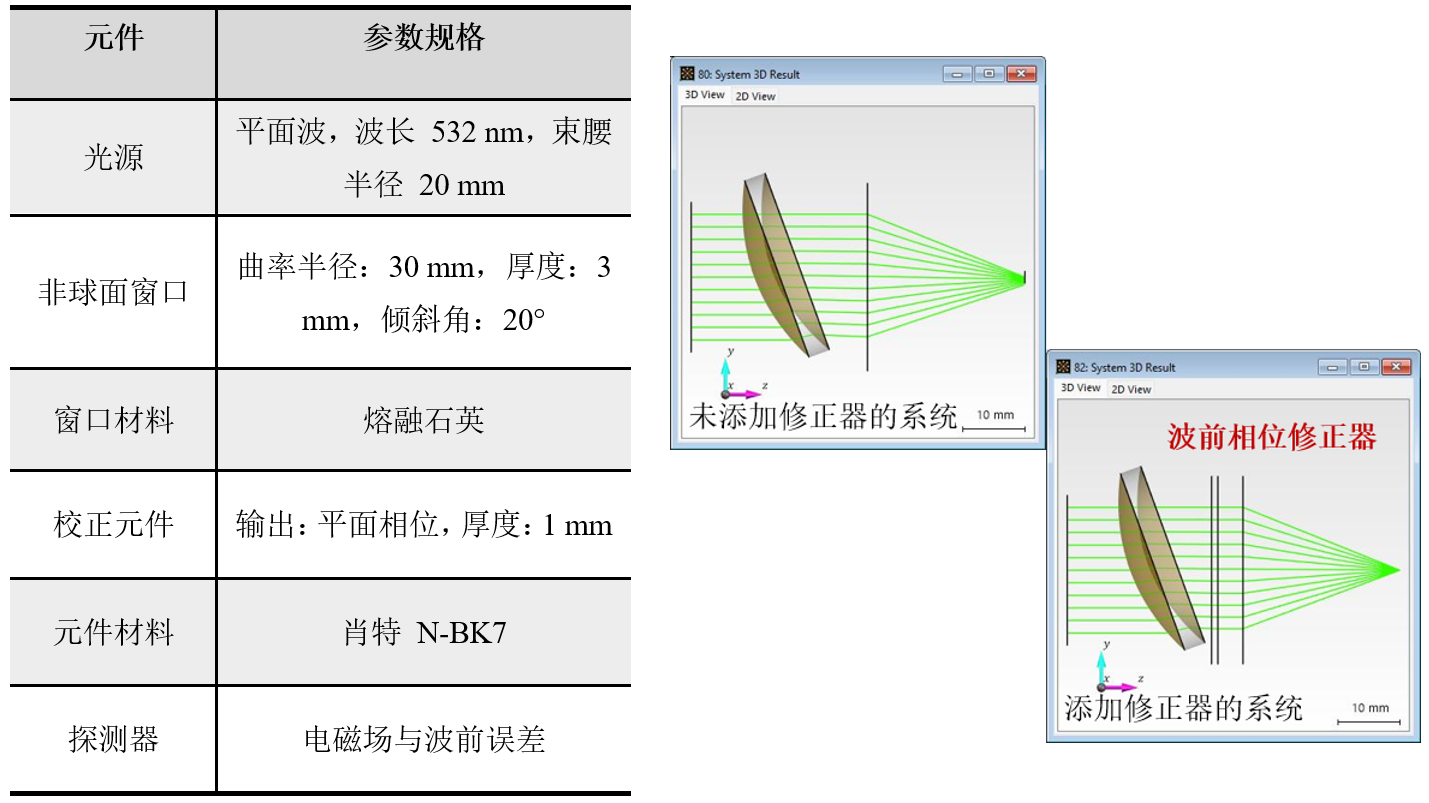

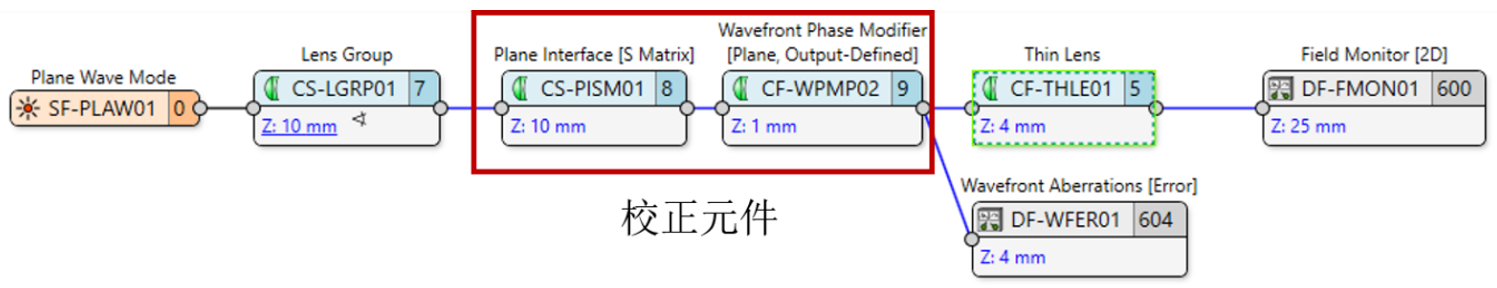

演示光路

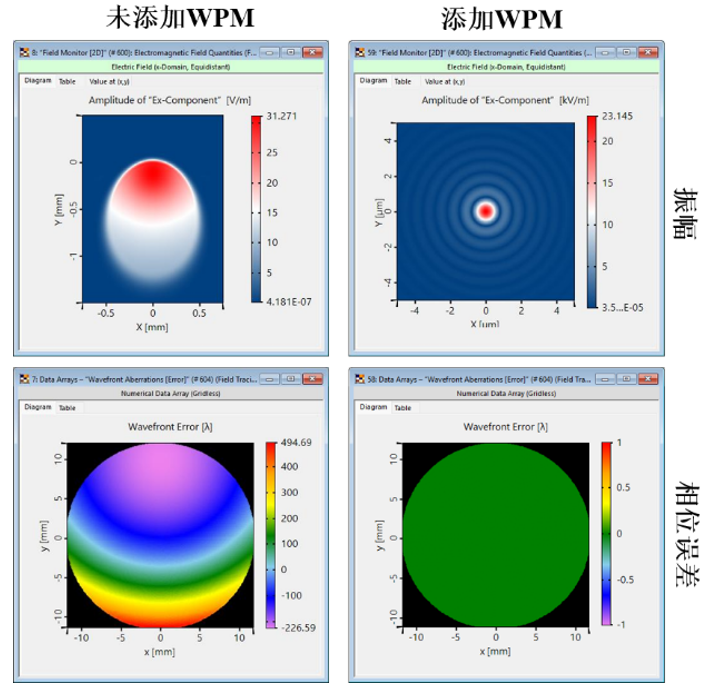

结果

主要观测结论

未添加修正器时，输出光束相对于平面相位存在显著的波前误差，会形成带有像差且发生展宽的焦斑。

经过校正后，光束重新准直，波前相位恢复为平面，得到类艾里焦斑。

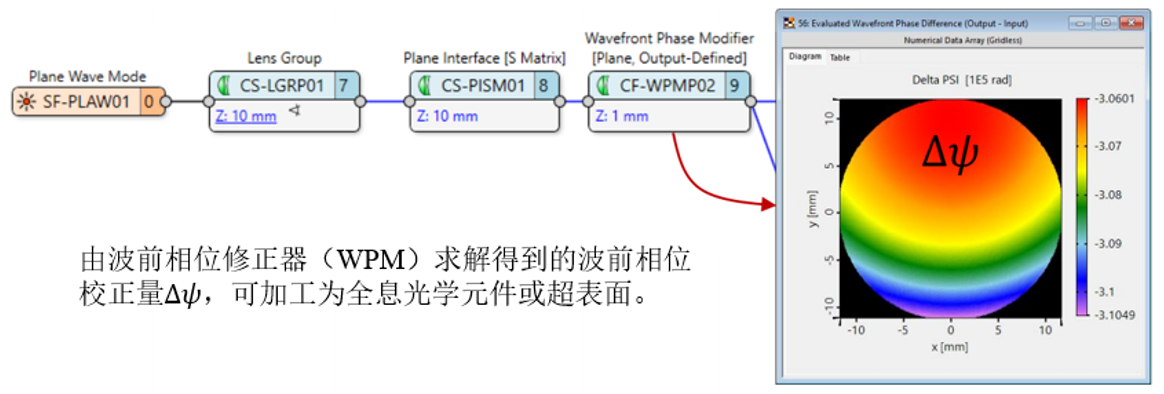

提取得到的相位Δψ代表所需相位校正量。该相位校正量可制作成全息光学元件（HOE）或超表面，并集成在曲面上

工作流程

用户操作步骤

1.打开并运行未添加波前相位修正器的光学系统。

2.查看由窗口引入的焦斑与波前误差。

3.打开带有波前相位修正器的光学系统。

4.在 WPM 数字模型中，查看波前相位输入格式，默认设置为平面波前相位。

5.运行该系统，查看校正后的焦斑以及波前误差。

6.系统运行完成后，WPM数字模型会输出所需的校正波前相位，该相位后续可用于全息光学元件（HOE）数字模型。

相关文档

应用案例与功能演示

□ FD-HOE-ROCKETWINDOW：两步设计—第一部分：WPM 相位合成—高速飞行器光学窗口应用应用

白皮书

□ 波前相位修正器
