VirtualLab Fusion应用：将光耦合入单模光纤的最佳工作距离

摘要

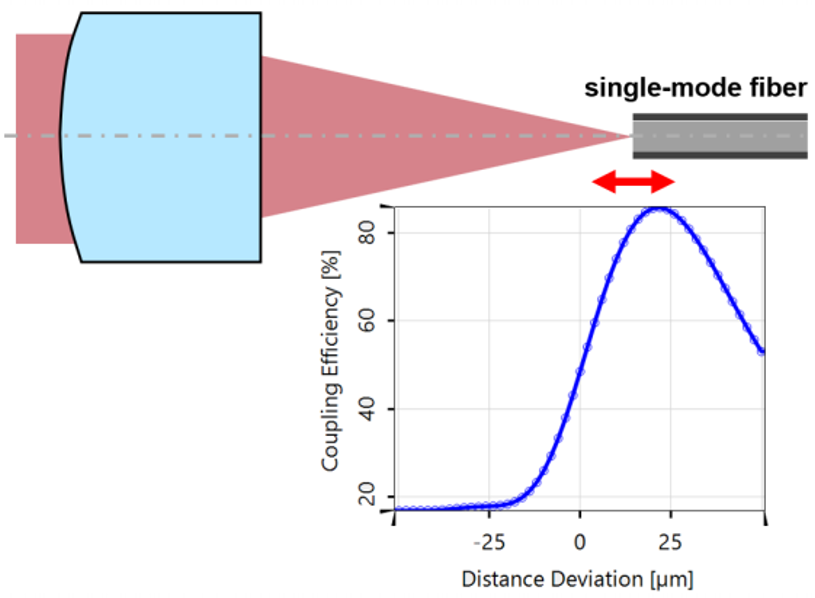

在本示例中，我们选择了一个商用透镜，并展示如何找到实现最大耦合效率的最佳工作距离。从几何方法找到的焦点位置开始，使用衍射传播方法评估最佳距离。

应用场景

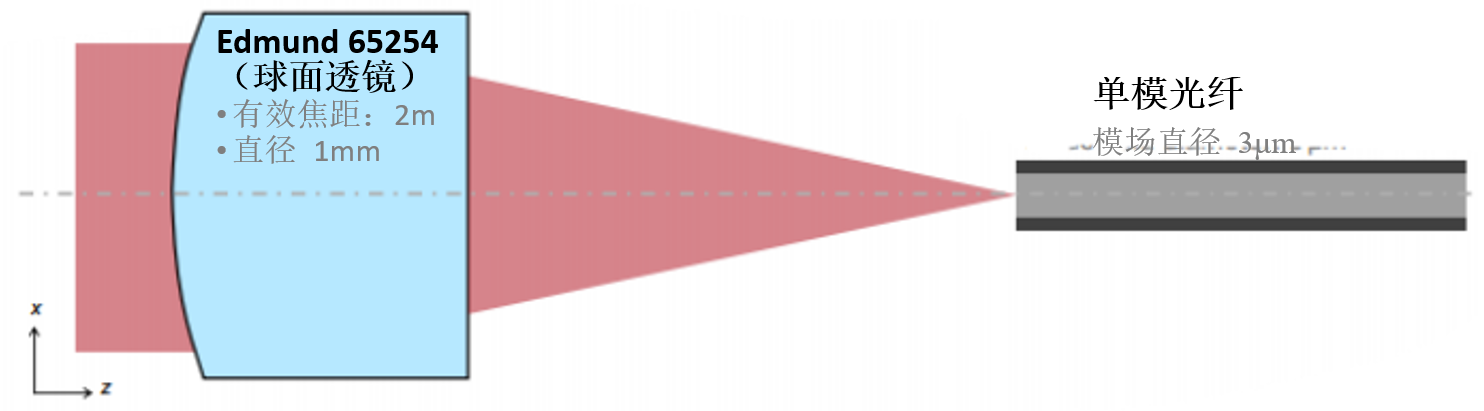

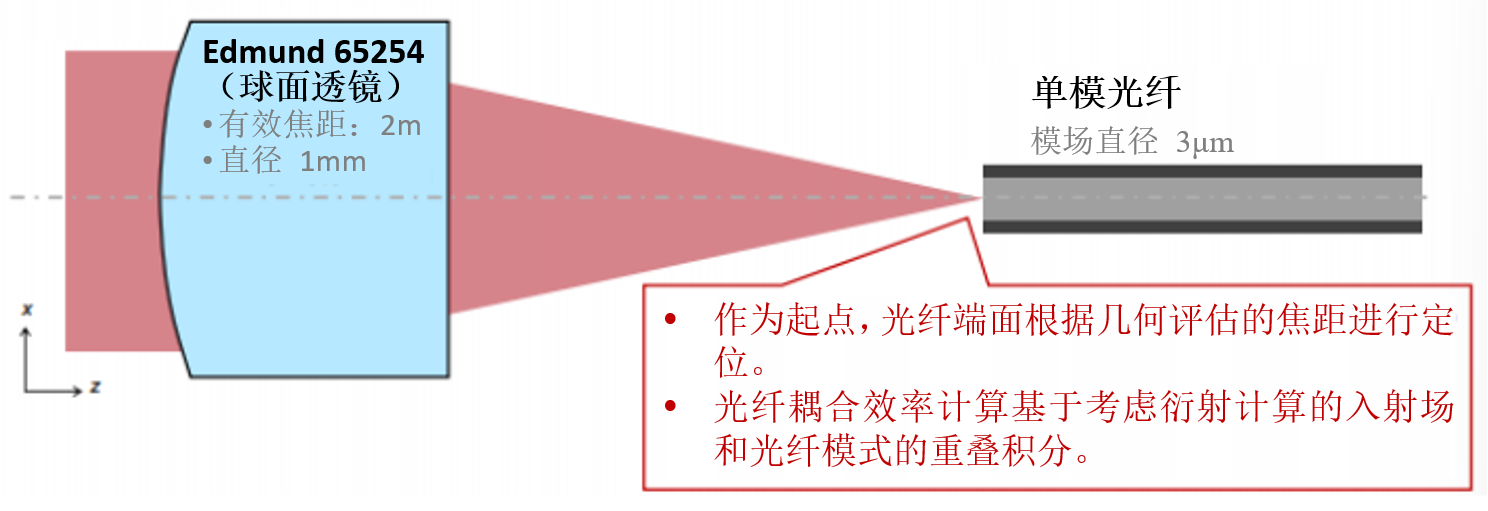

应用场景：系统

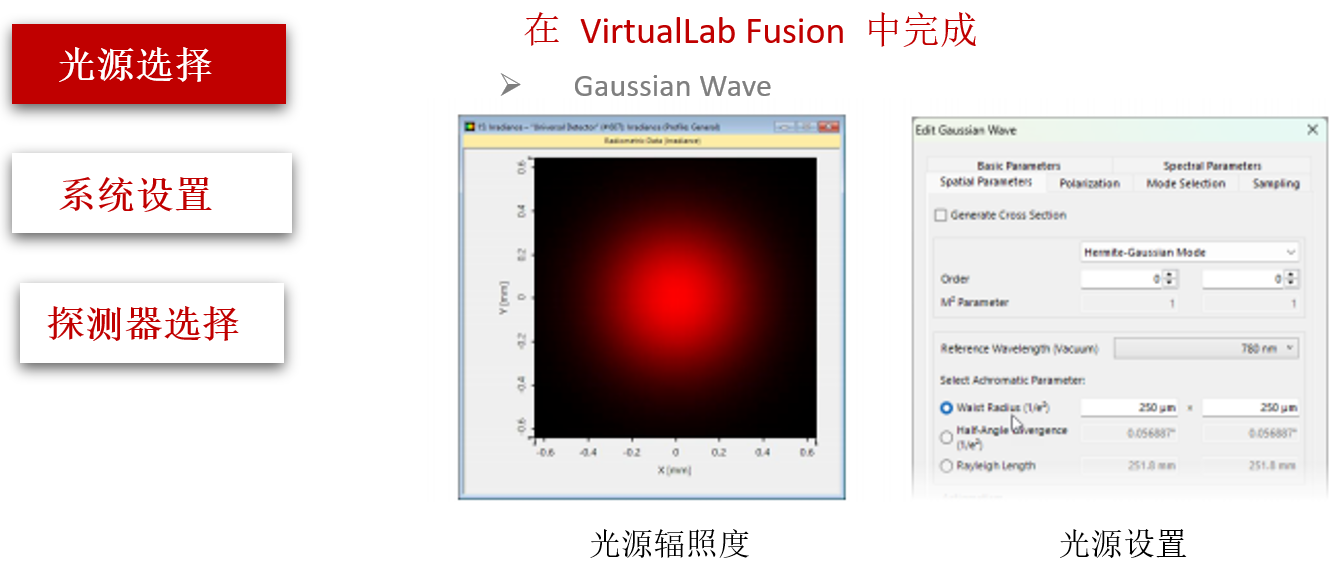

输入场：

• 基模高斯光束，

• 波长 780nm

• 直径 500μm

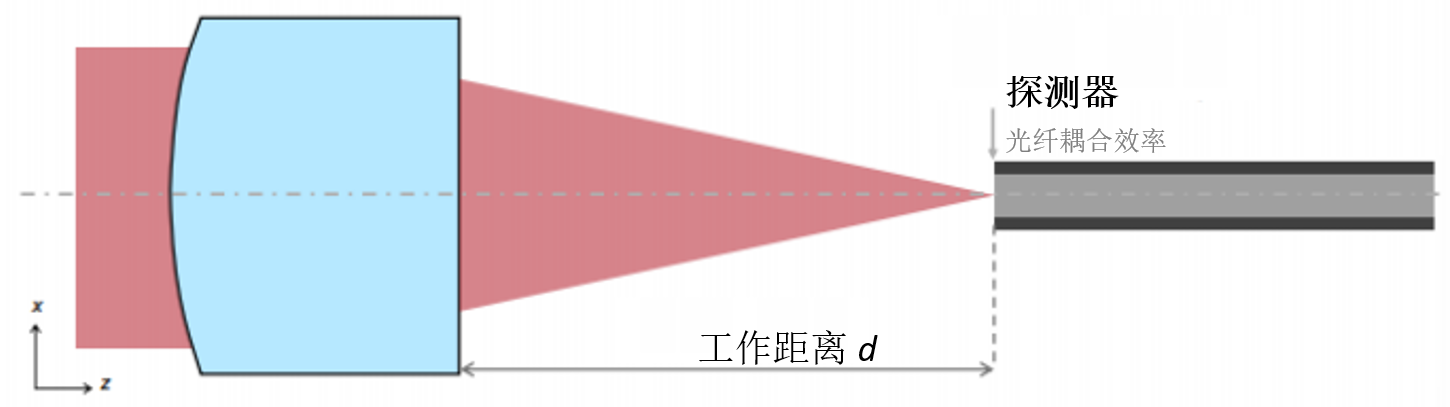

应用场景：任务

找到使光纤耦合效率最大化的最佳工作距离 d。

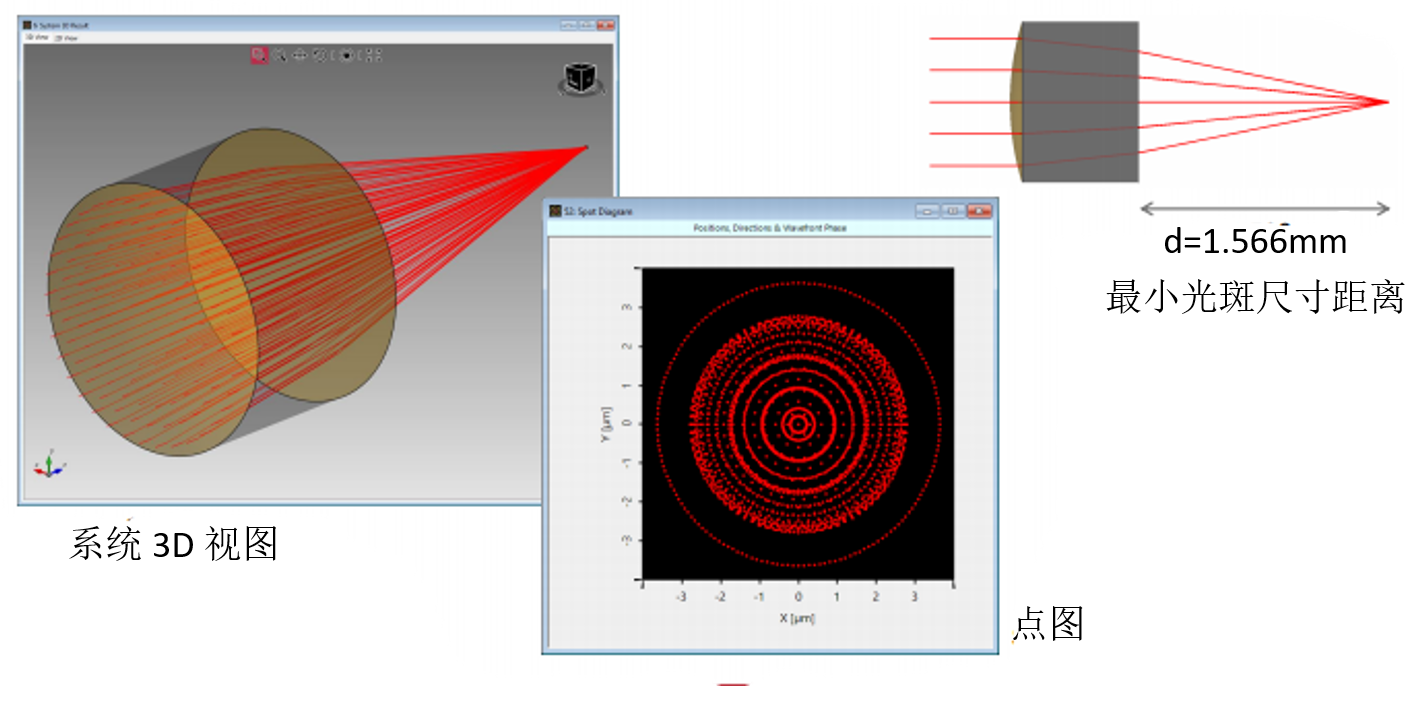

通过焦点光斑计算初始工作距离

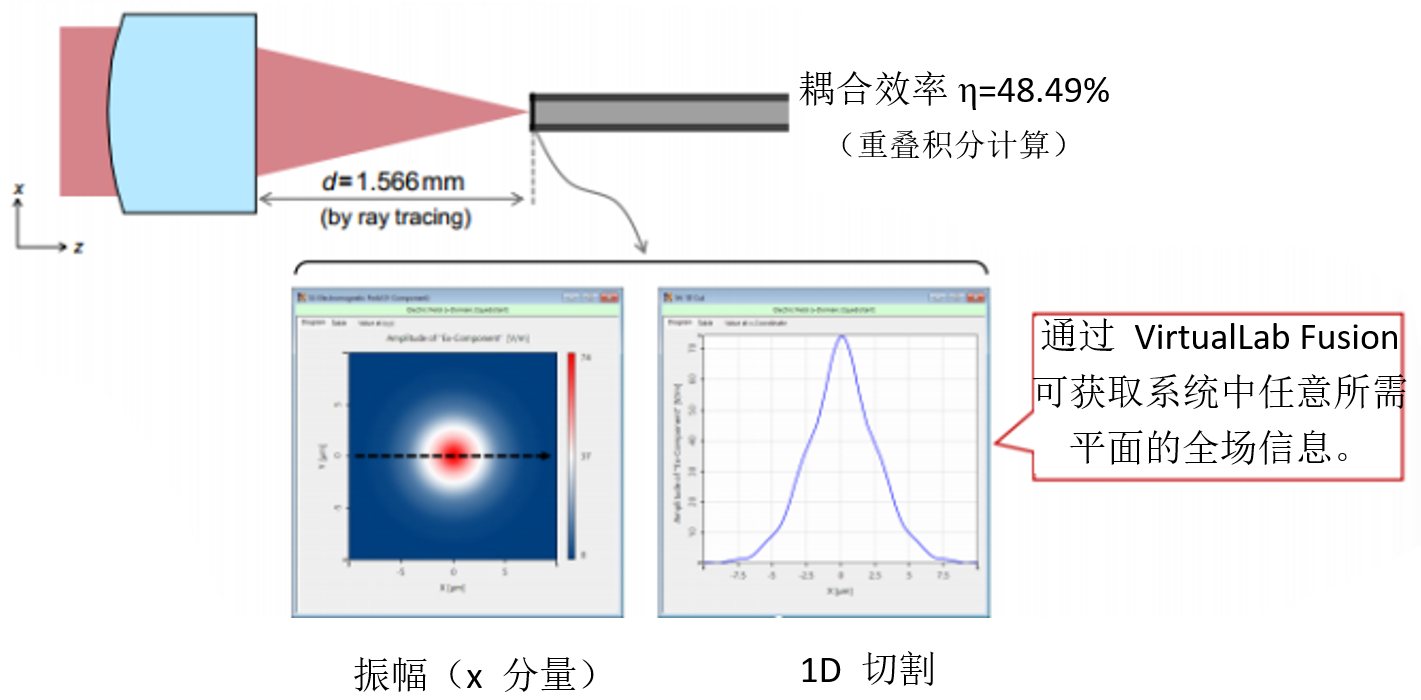

在光线光学焦点距离处的光场评估

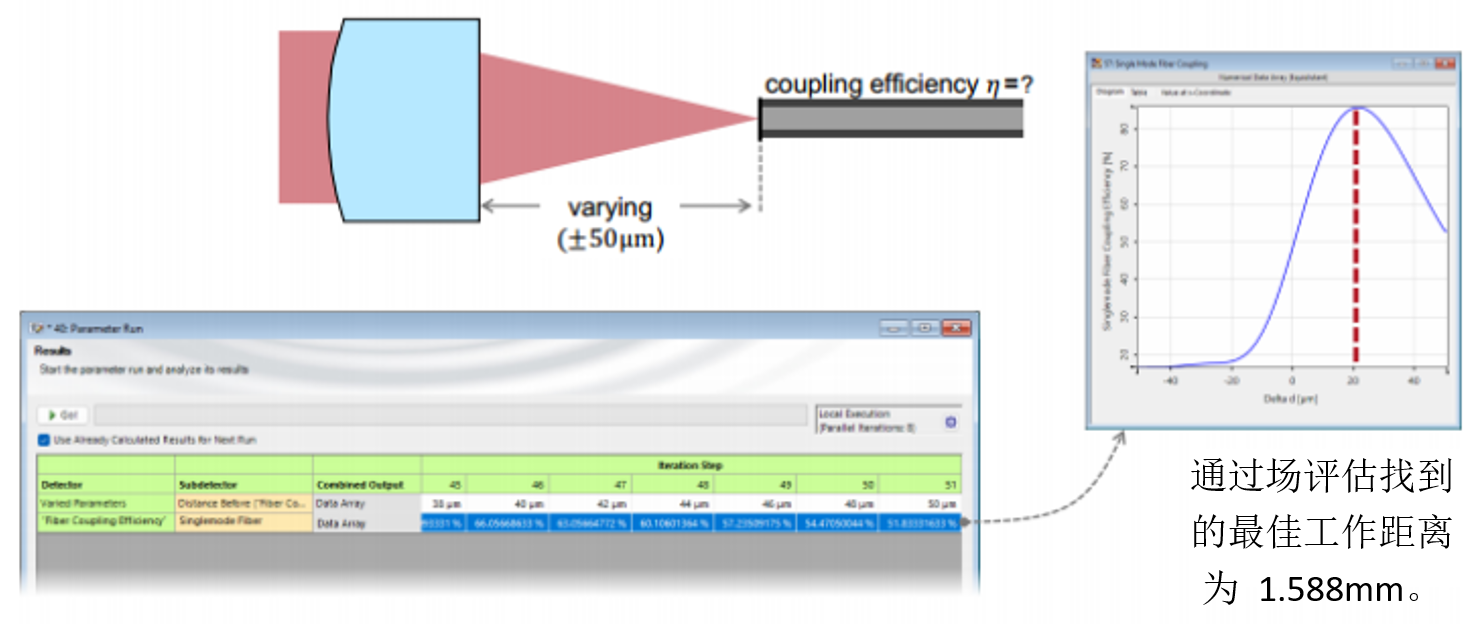

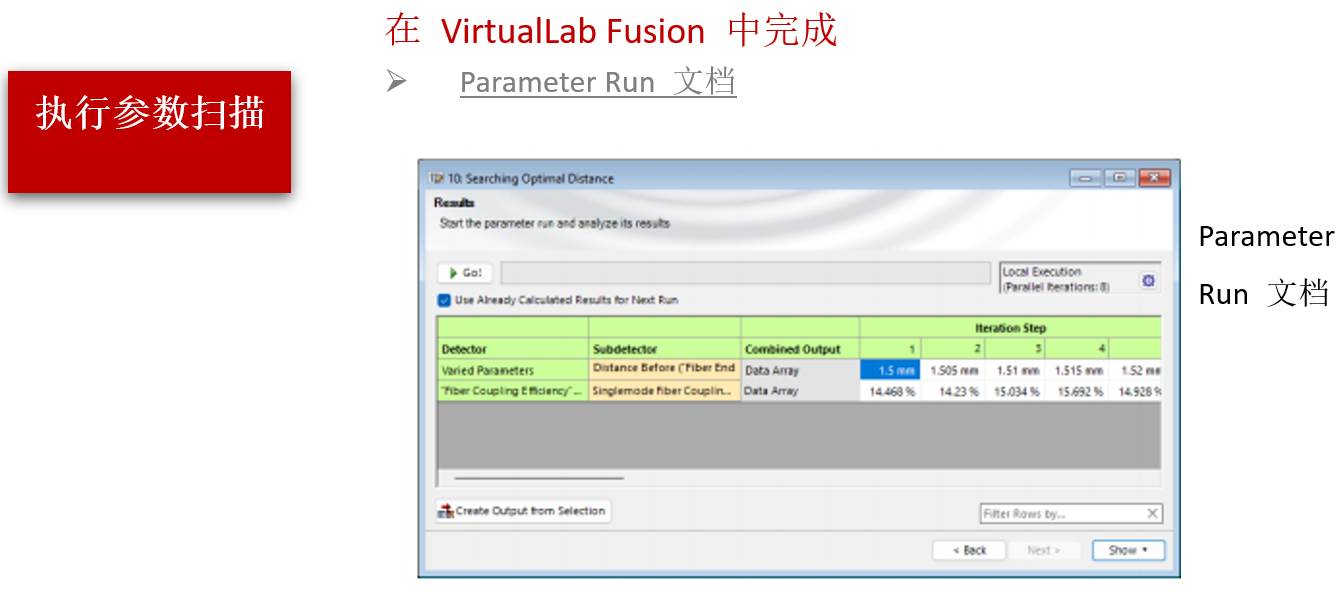

通过参数扫描确定最佳工作距离

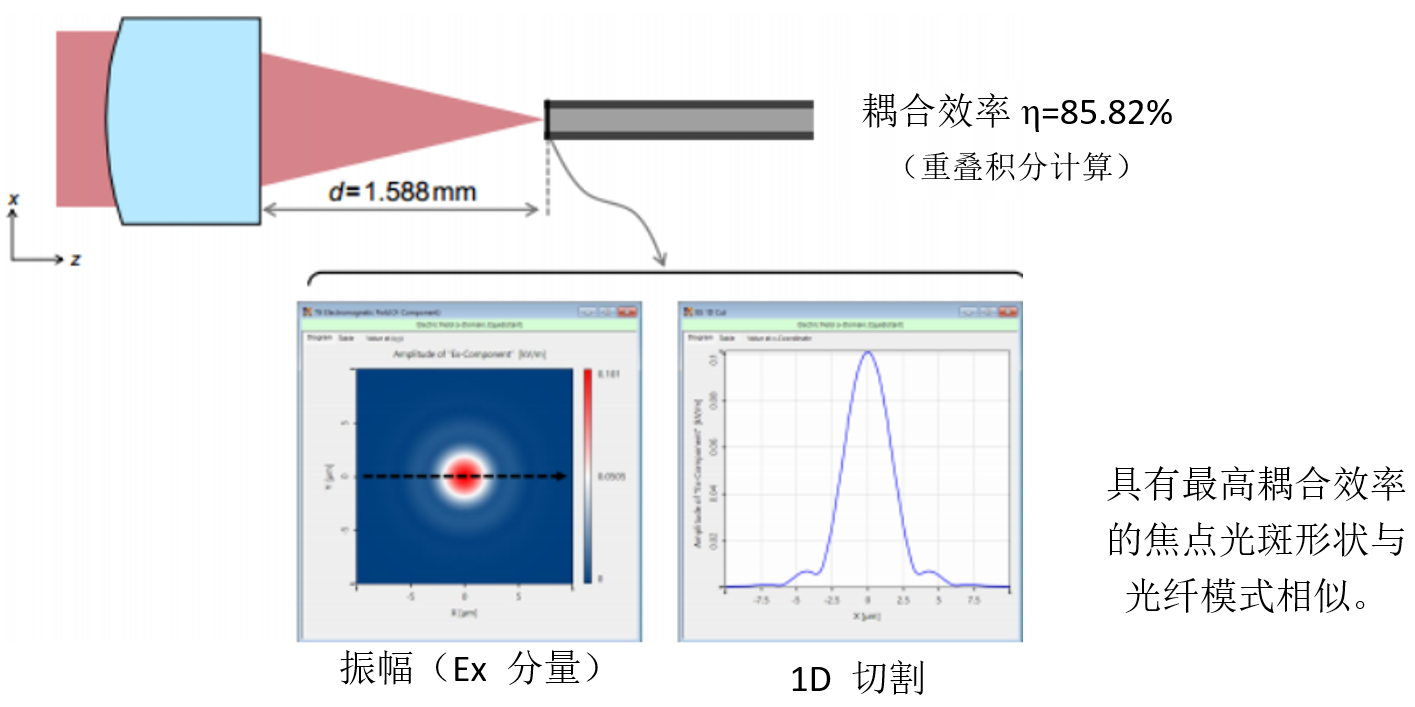

在最佳距离处的场评估

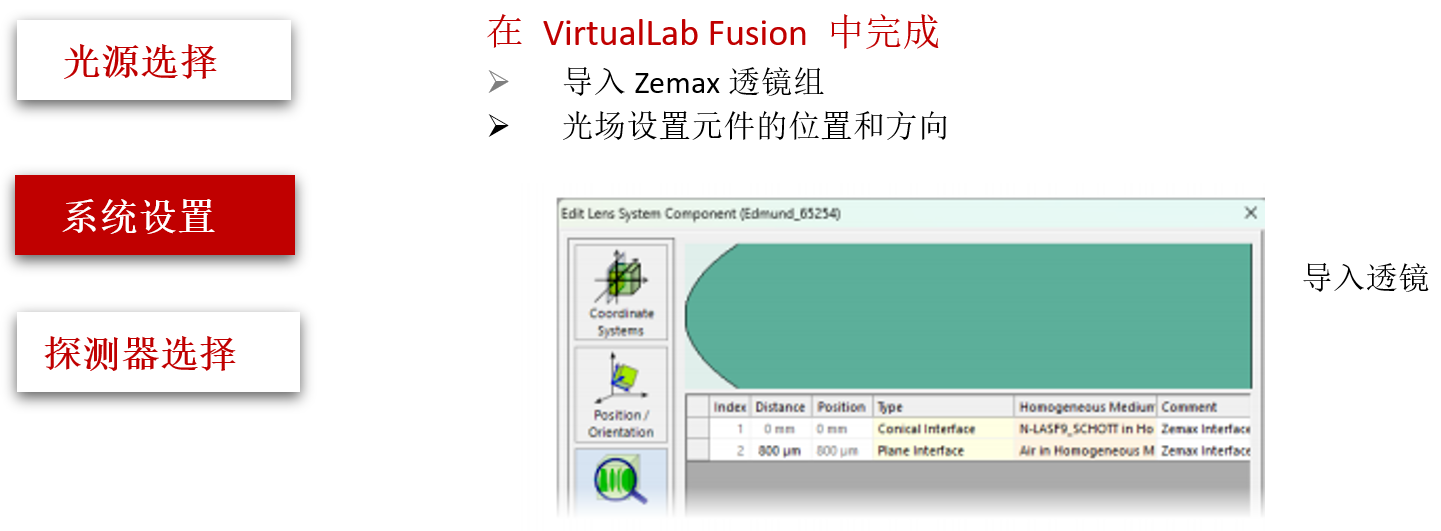

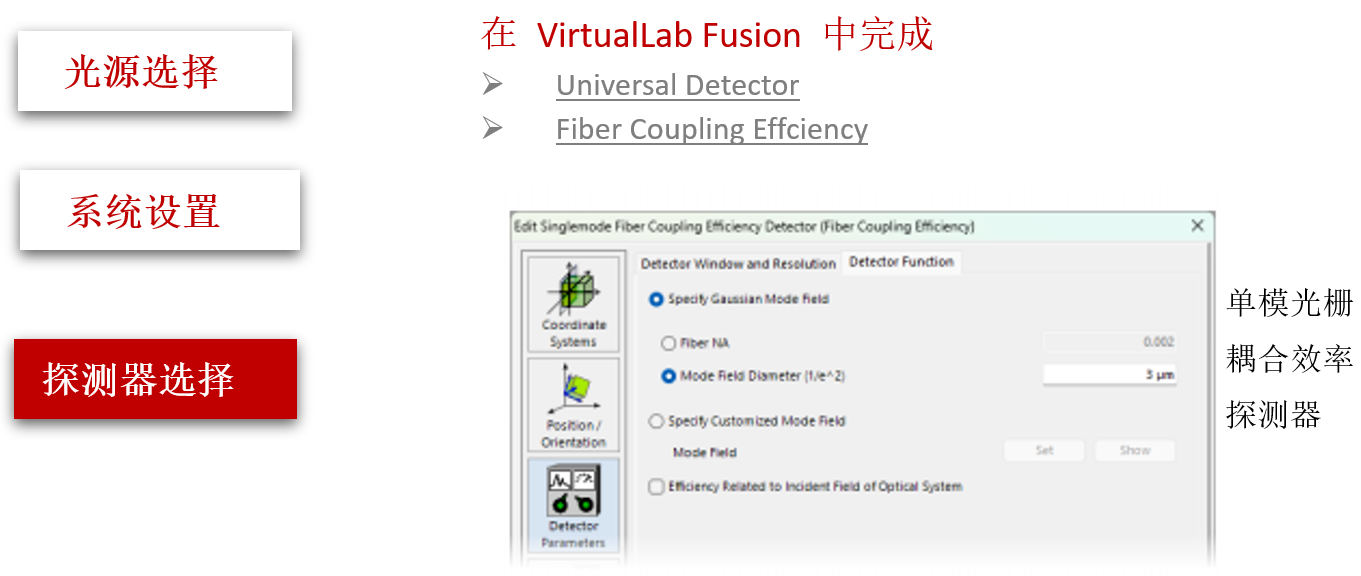

工作流程步骤基础

工作流程步骤基础

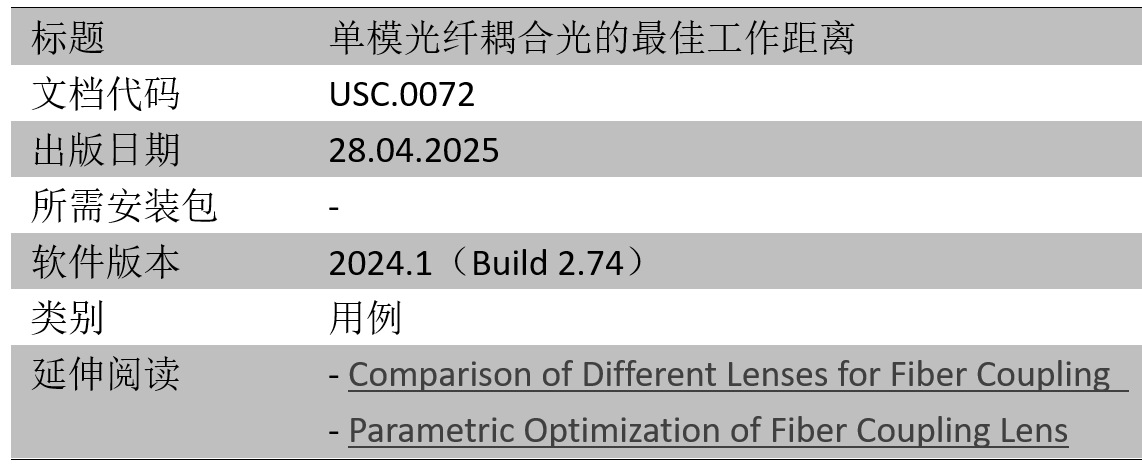

文档信息

延伸阅读
- Comparison of Different Lenses for Fiber Coupling

- Parametric Optimization of Fiber Coupling Lens

本文档附带的文件需要特定版本或更高版本。
