VirtualLab Fusion中导入自由曲面数据

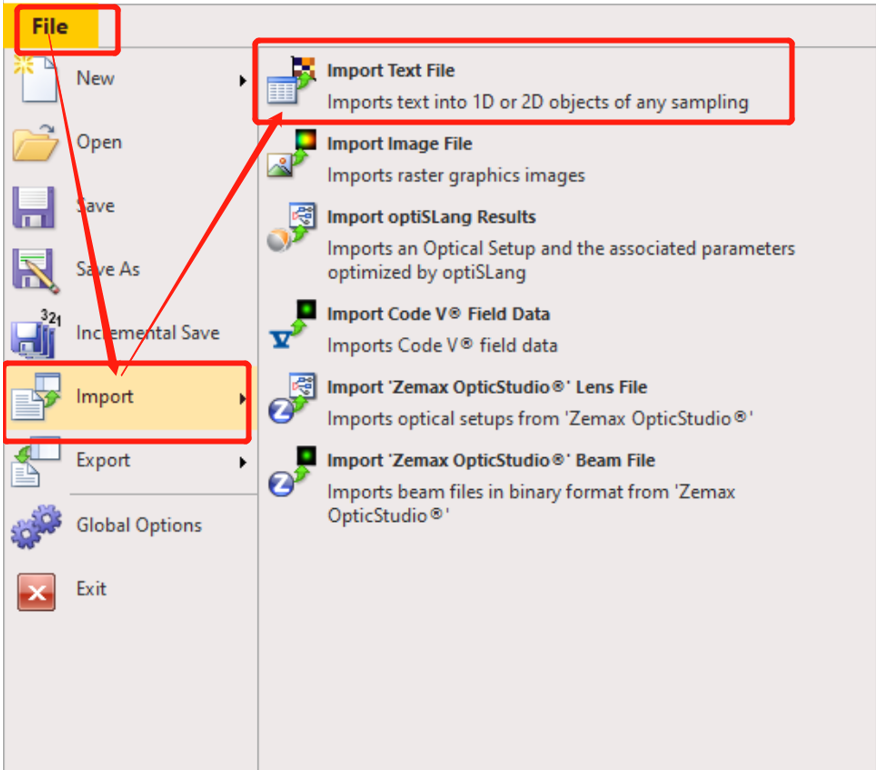

1. 点击软件左上角File→Import→Import Text File

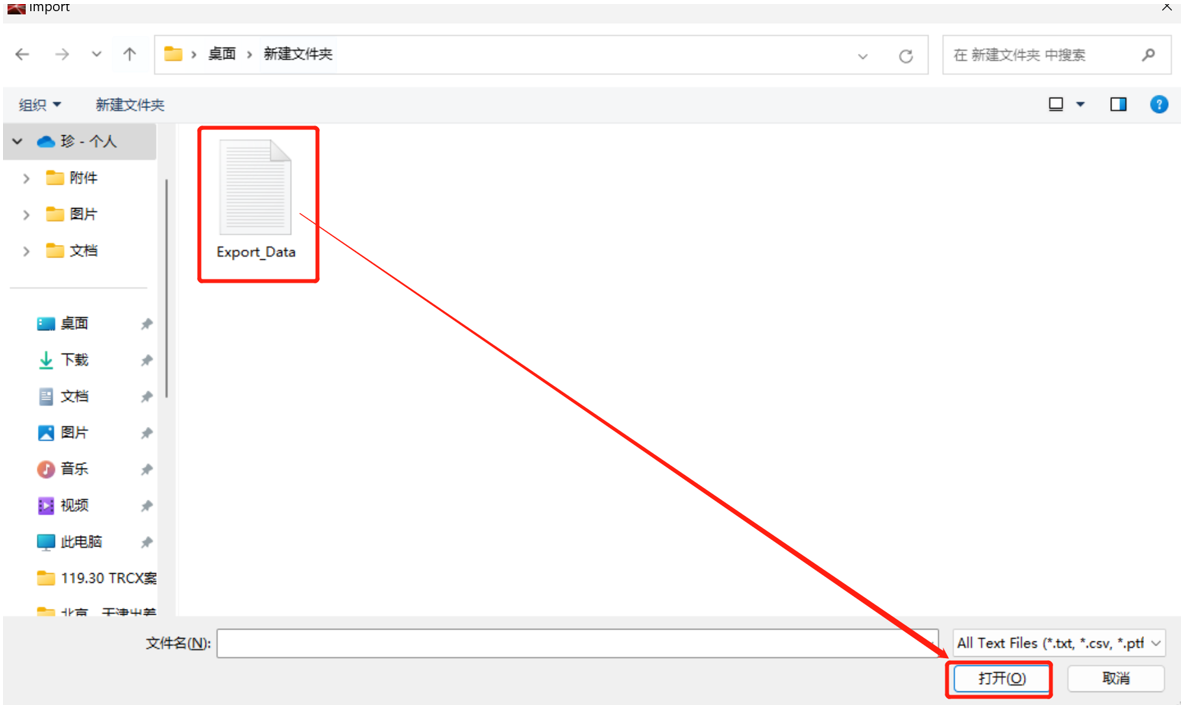

2. 选择要导入的文件，点击打开

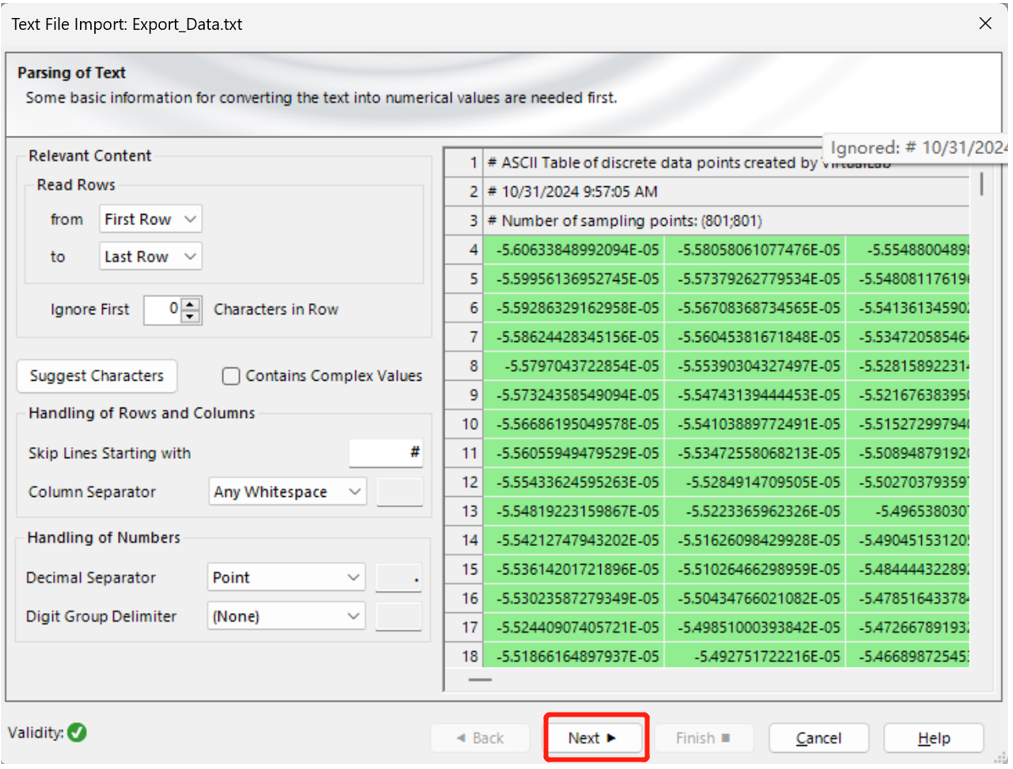

3. 确认数据没有问题（显示绿色为正常数据，显示红色为未识别的数据格式）

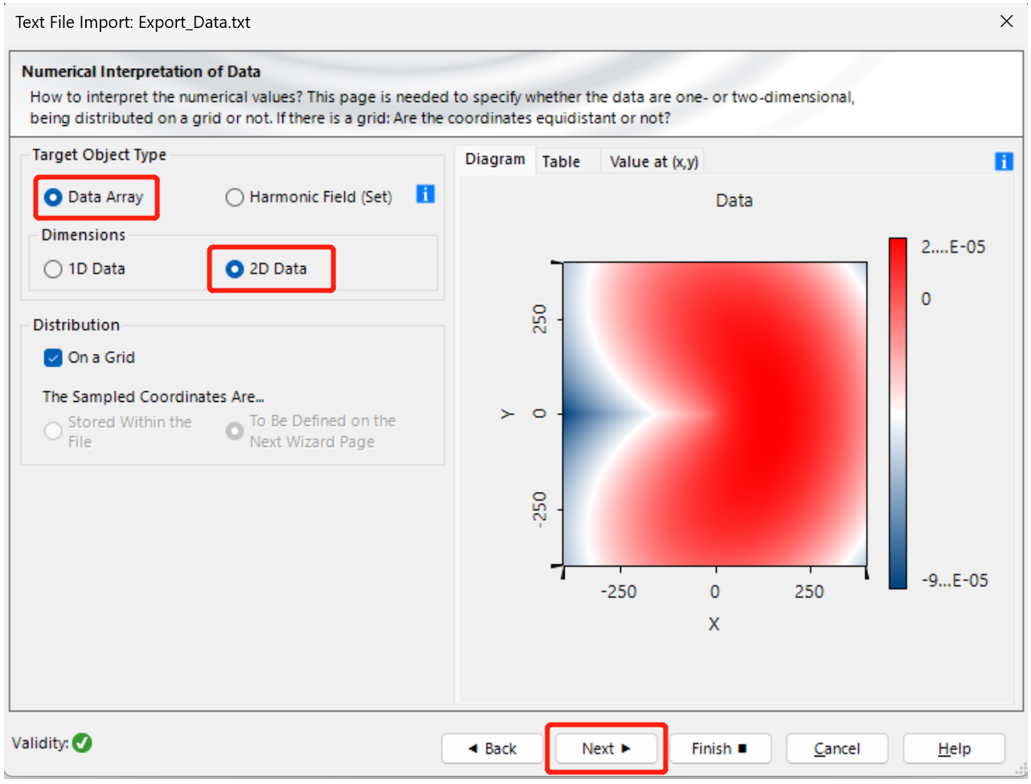

4. 选择Data Array和2D Data，点击Next

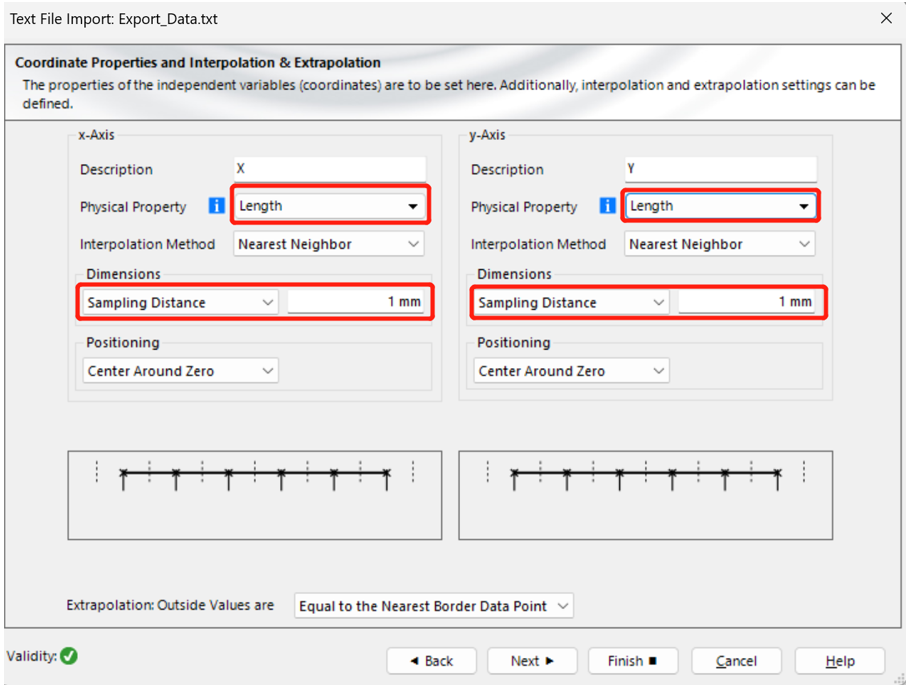

5. 设置x和y坐标的物理属性，自由曲面一般为空间坐标，选择Length

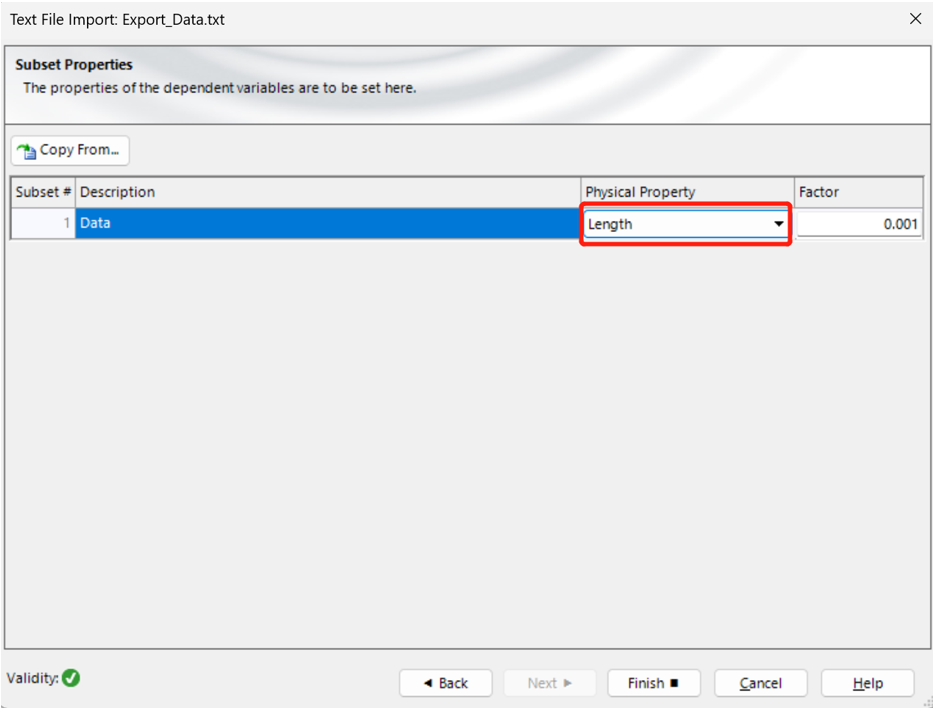

6. 选择导入数据的物理属性，为Length，点击Finish

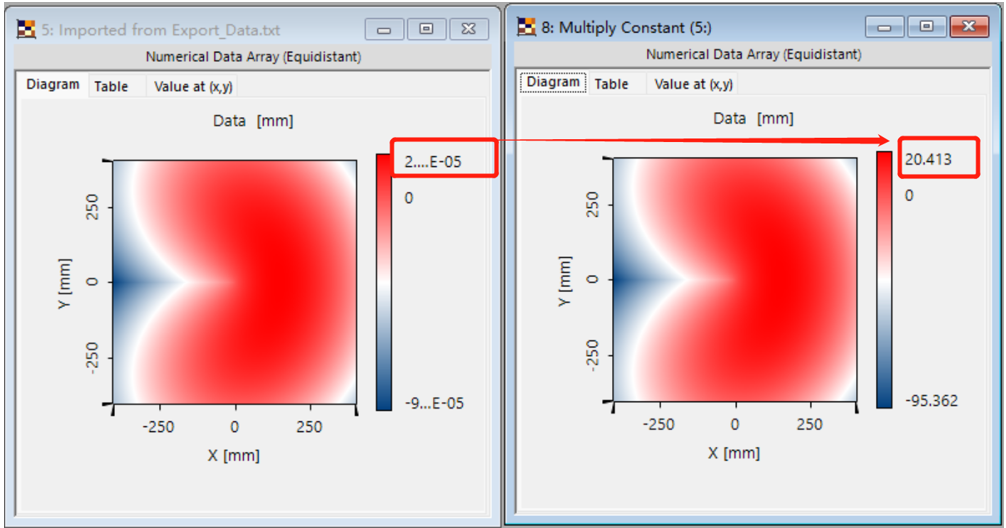

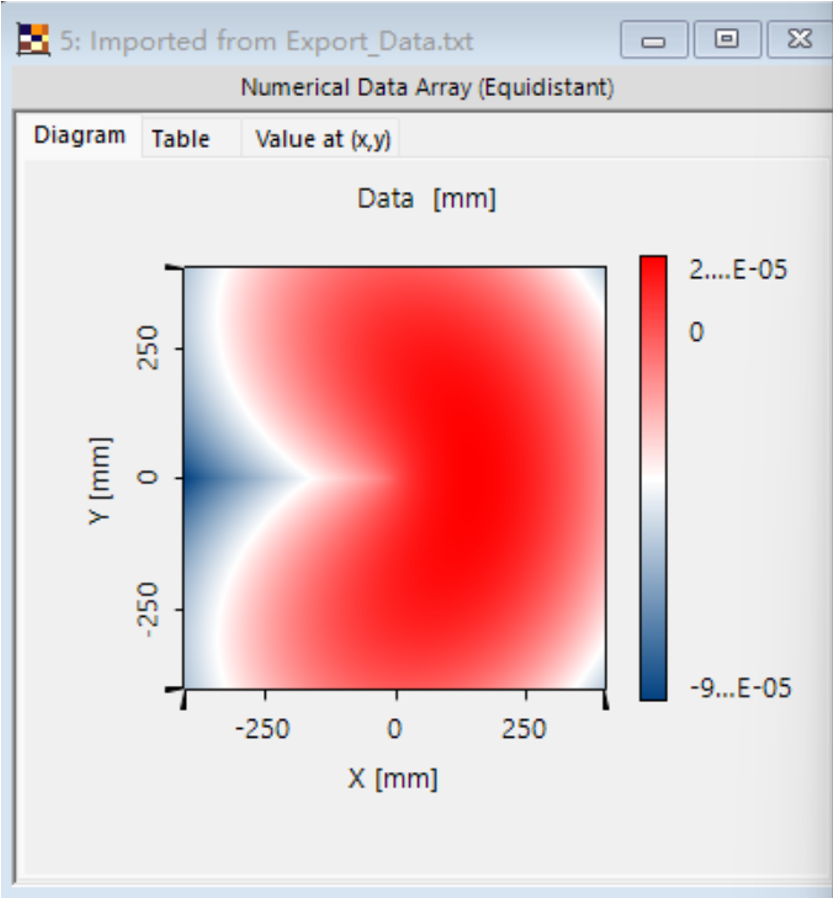

7. 预览导入的数据，确认数据单位量级是否正确

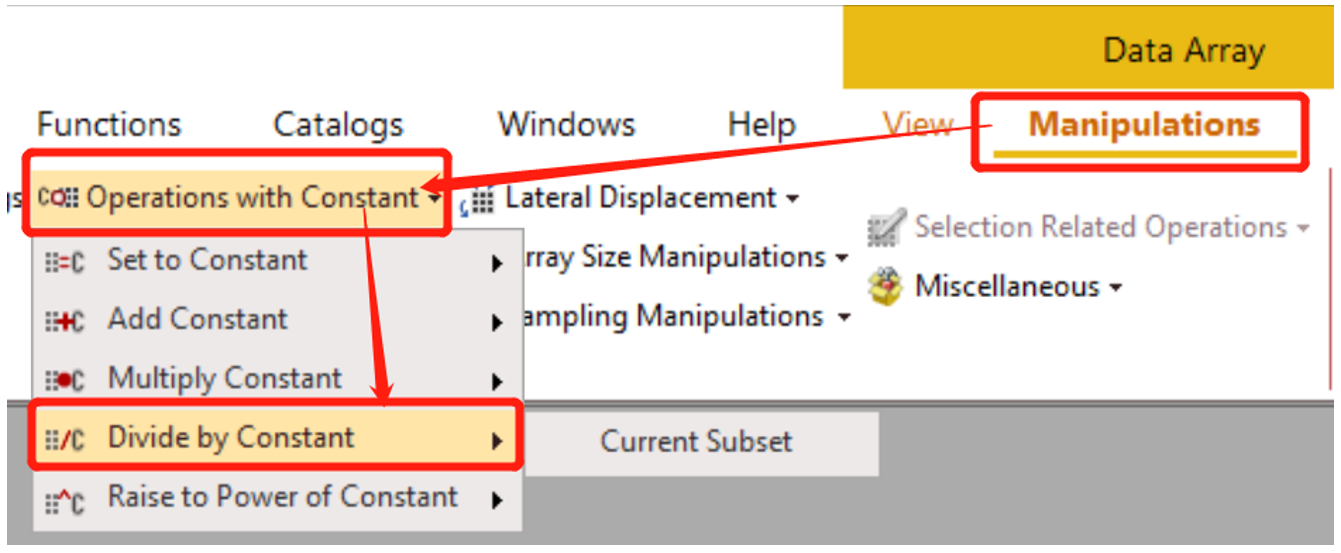

8. 如果单位量级不正确，可以通过Manipulations中对整体高度数据乘以或除以对应的数量级关系调整高度数据，如从1mm调整为1um，可点击divide by constant之后在跳出的窗口中输入1000，高度数据会整体除以1000

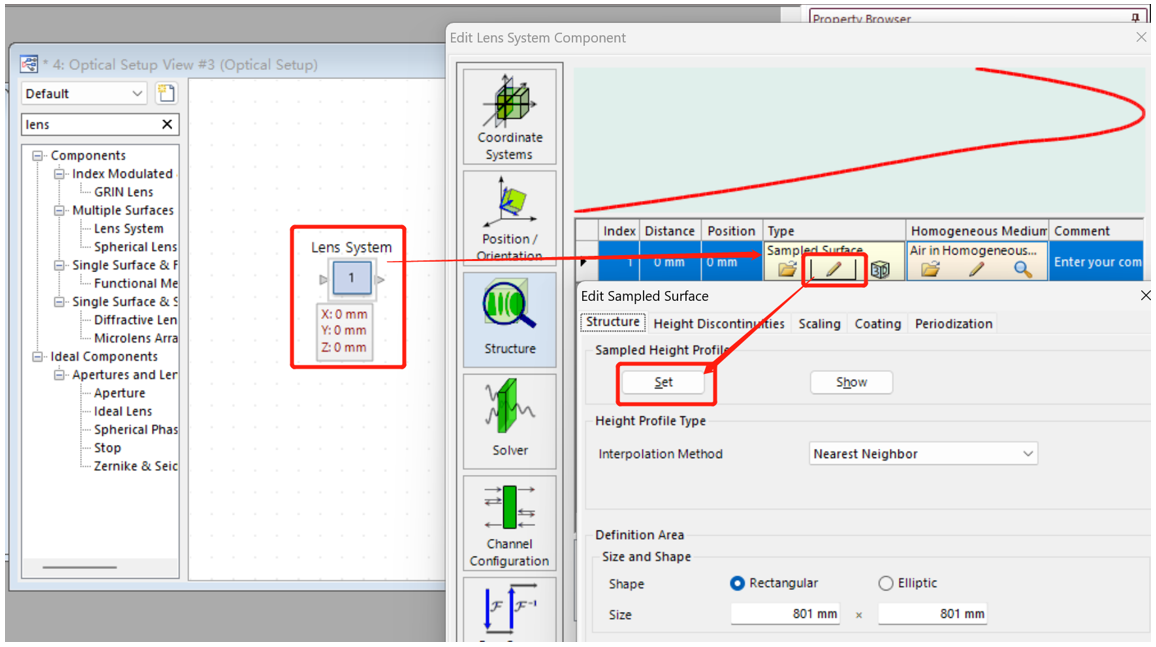

9. 选择Lens System元件，添加sampled surface，点击set将导入的面型加载至表面中，即可完成自由曲面的导入
